Introducción a la Electrónica Digital

La Electrónica Digital se basa en el procesamiento de datos binarios y es esencial en la tecnología actual. Los sistemas de numeración como binario, octal y hexadecimal organizan la información, mientras que el álgebra booleana y las compuertas lógicas permiten el diseño de circuitos eficientes. Estos fundamentos son cruciales para el avance de dispositivos electrónicos y aplicaciones en diversas áreas como telecomunicaciones y medicina.

1/5

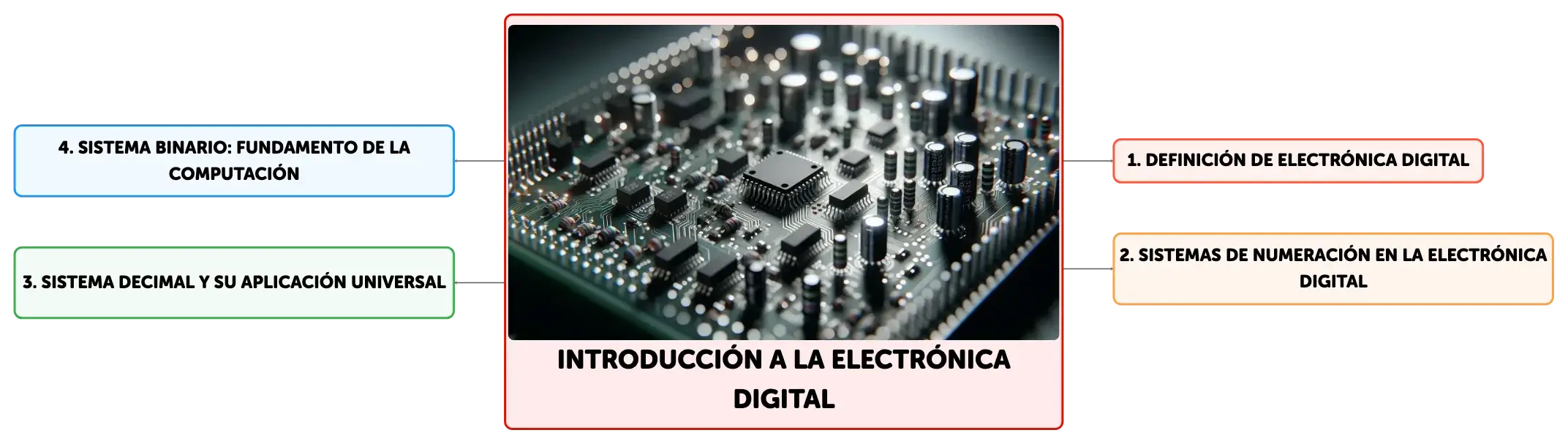

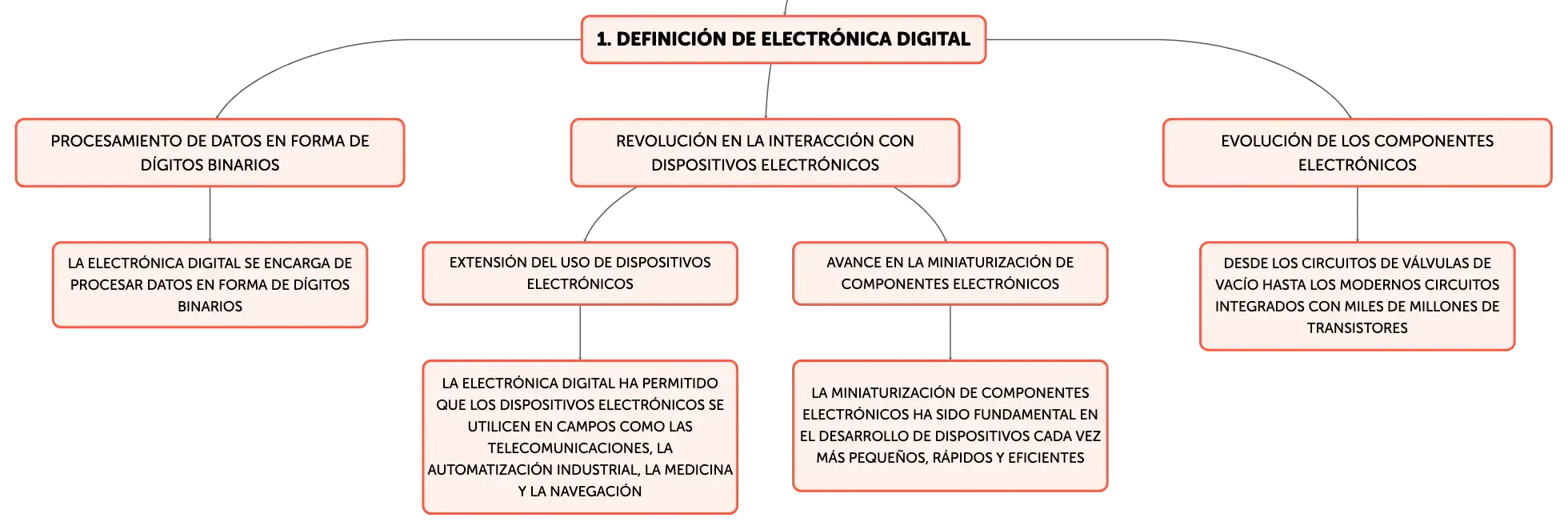

Introducción a la Electrónica Digital

La Electrónica Digital es una disciplina que se ocupa del procesamiento de datos en forma de dígitos binarios. Esta tecnología ha revolucionado la manera en que interactuamos con dispositivos electrónicos, extendiendo su uso más allá de la computación a campos como las telecomunicaciones, la automatización industrial, la medicina y la navegación. El avance en la miniaturización de los componentes electrónicos ha sido fundamental, evolucionando desde los voluminosos circuitos de válvulas de vacío hasta los modernos circuitos integrados que contienen miles de millones de transistores, permitiendo así el desarrollo de dispositivos cada vez más pequeños, rápidos y eficientes.

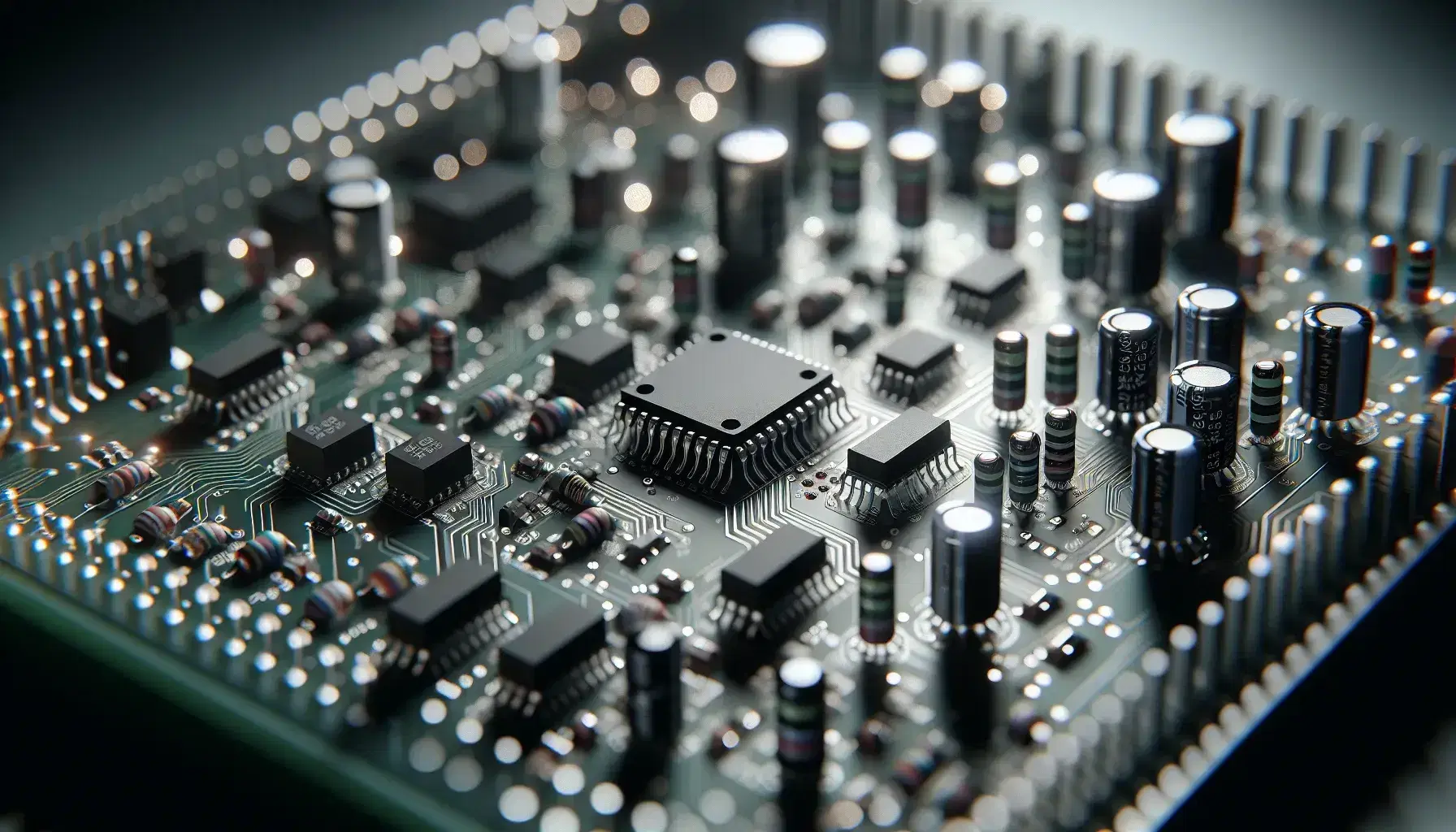

Circuito impreso verde con microchips, resistencias, capacitores y transistores, destacando conexiones de soldadura plateada.

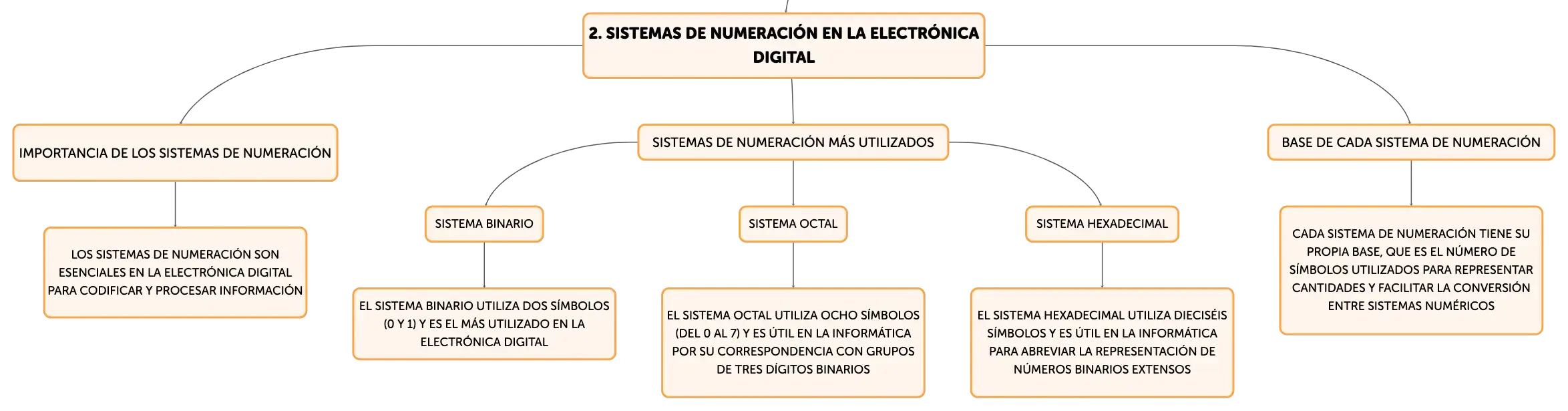

Sistemas de Numeración en la Electrónica Digital

Los sistemas de numeración son esenciales en la electrónica digital, ya que proporcionan el marco para codificar y procesar la información. Estos sistemas se basan en un conjunto de símbolos y reglas matemáticas que definen cómo se forman los números. En la electrónica digital, los sistemas de numeración más utilizados son el binario, que utiliza dos símbolos (0 y 1); el octal, con ocho símbolos (del 0 al 7); y el hexadecimal, que combina diez dígitos numéricos y seis caracteres alfabéticos (del 0 al 9 y de la A a la F). Cada sistema tiene su propia base, que es el número de símbolos únicos utilizados para representar cantidades y facilitar la conversión entre diferentes sistemas numéricos.

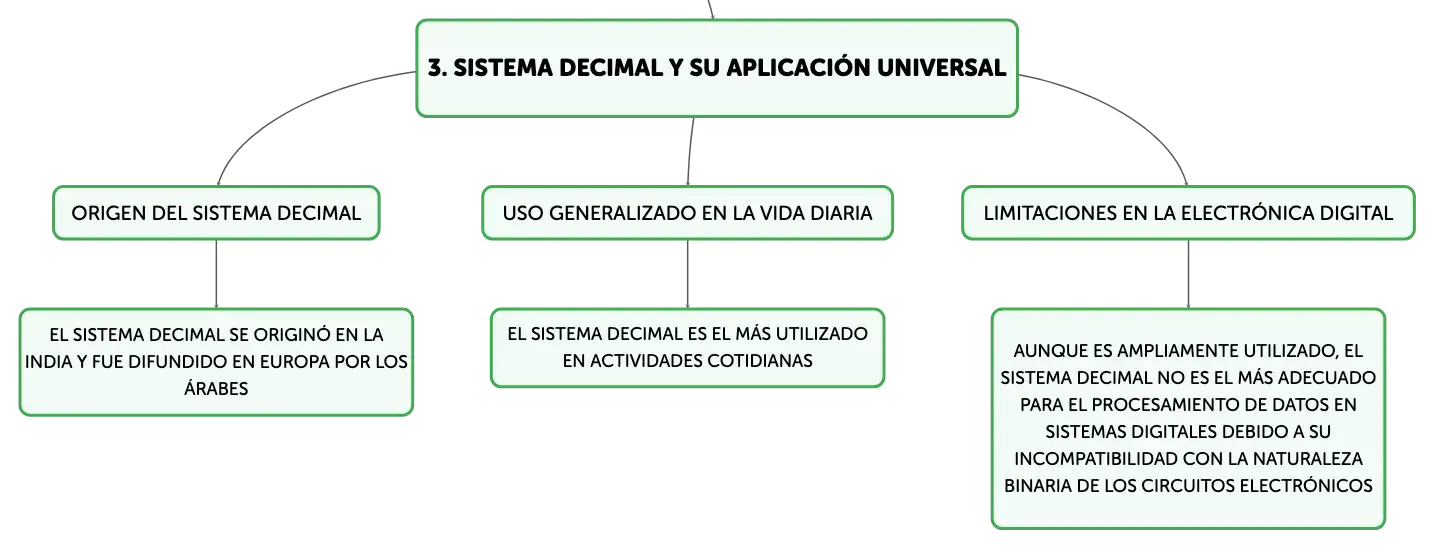

El Sistema Decimal y su Aplicación Universal

El sistema decimal, basado en diez símbolos numéricos (del 0 al 9), es el sistema de numeración predominante en la vida diaria. Su origen se remonta a antiguas civilizaciones de la India y fue difundido en Europa a través de los árabes. A pesar de su uso generalizado en actividades cotidianas y en la representación de cantidades en la mayoría de las disciplinas, el sistema decimal no es el más adecuado para el procesamiento de datos en sistemas digitales, donde el sistema binario es preferido debido a su compatibilidad con la naturaleza binaria de los circuitos electrónicos.

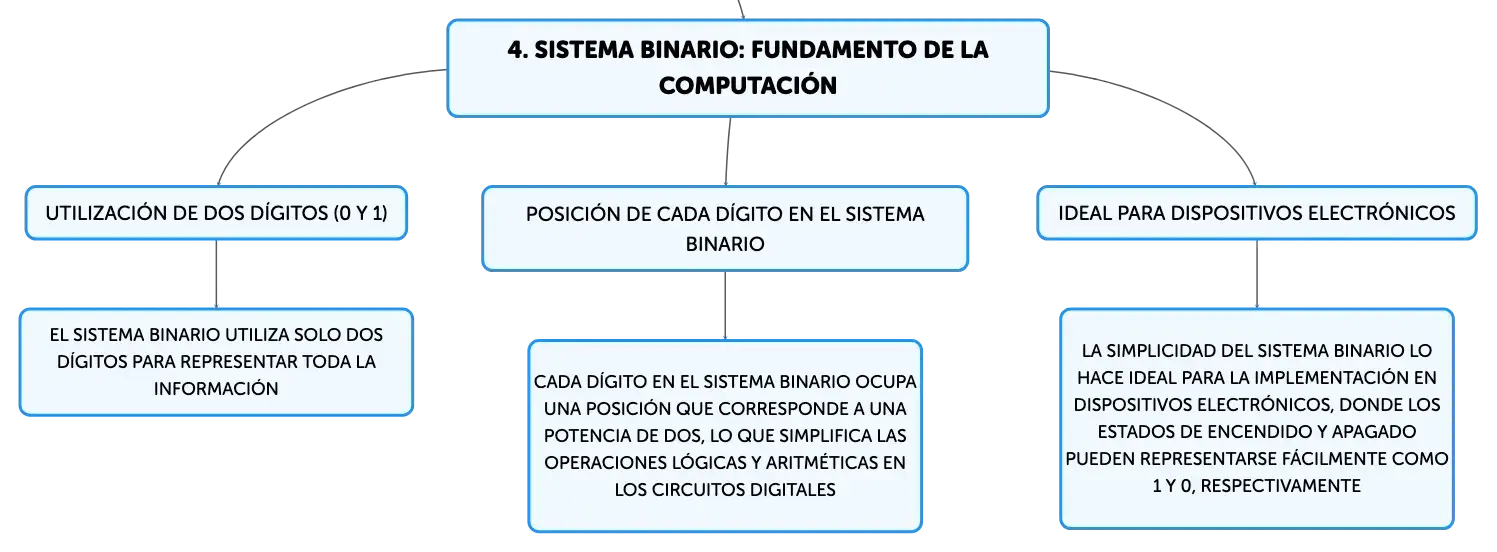

El Sistema Binario: Fundamento de la Computación

El sistema binario es la piedra angular de la computación y la electrónica digital. Utiliza solo dos dígitos, 0 y 1, para representar toda la información. En este sistema, cada dígito ocupa una posición que corresponde a una potencia de dos, lo que simplifica las operaciones lógicas y aritméticas en los circuitos digitales. La simplicidad del sistema binario lo hace ideal para la implementación en dispositivos electrónicos, donde los estados de encendido y apagado pueden representarse fácilmente como 1 y 0, respectivamente.

El Sistema Octal y su Vinculación con el Binario

El sistema octal, que utiliza ocho símbolos (del 0 al 7), es especialmente útil en la informática debido a su correspondencia directa con grupos de tres dígitos binarios, conocidos como tríadas. Esta relación permite una conversión sencilla y directa entre números binarios y octales, facilitando la lectura y escritura de valores binarios largos. Aunque su uso ha disminuido con el tiempo, el sistema octal sigue siendo relevante en ciertos contextos de programación y diseño de sistemas digitales.

El Sistema Hexadecimal en la Codificación de Datos

El sistema hexadecimal se caracteriza por su base dieciséis y emplea tanto dígitos numéricos (0-9) como letras (A-F) para representar valores. Este sistema es extremadamente útil en la informática para abreviar la representación de números binarios extensos, ya que cada dígito hexadecimal corresponde a un nibble, o grupo de cuatro bits. La conversión entre sistemas numéricos, como del decimal al hexadecimal, se realiza mediante divisiones sucesivas por dieciséis, lo que simplifica la visualización y manipulación de direcciones de memoria y datos en la programación y el diseño de hardware.

Álgebra Booleana en la Electrónica Digital

El álgebra booleana, formulada por George Boole en el siglo XIX, es fundamental en el diseño y análisis de circuitos digitales. Esta rama del álgebra utiliza variables que toman valores de verdadero o falso, o equivalentemente, 1 o 0, y se basa en operadores lógicos como AND, OR y NOT para construir expresiones lógicas. Estas expresiones son cruciales para el desarrollo de circuitos lógicos y para la simplificación de funciones lógicas complejas, lo que permite la creación de sistemas digitales más eficientes y compactos.

Compuertas Lógicas y sus Operaciones Fundamentales

Las compuertas lógicas son los componentes básicos de los circuitos digitales y realizan operaciones fundamentales basadas en el álgebra booleana. Cada compuerta lógica tiene una función específica, definida por su tabla de verdad, que establece la relación entre las entradas y la salida de la compuerta. Las compuertas más comunes son AND, OR, NOT, NAND, NOR, XOR y XNOR, cada una con un comportamiento característico. La correcta comprensión y aplicación de estas compuertas son esenciales para el diseño de circuitos digitales que realicen tareas de procesamiento de datos, control y toma de decisiones en una amplia gama de aplicaciones tecnológicas.
