Instrumentos de Medición de Dimensiones

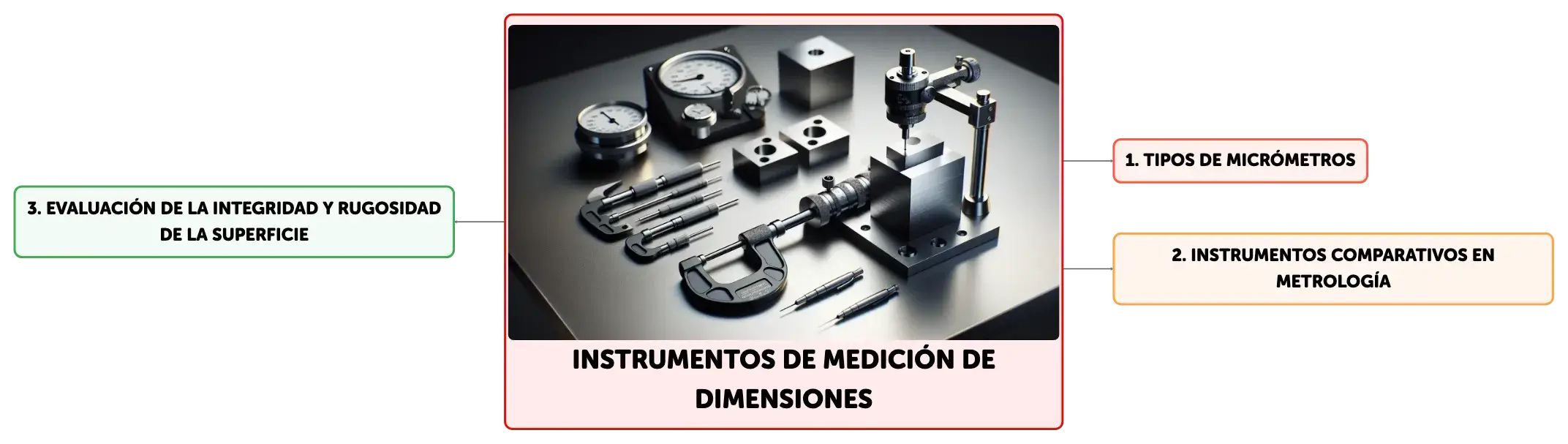

Concept Map
Los micrómetros y calibradores son esenciales en la medición de dimensiones y la evaluación de la integridad superficial en la industria. Estos instrumentos de alta precisión, como el micrómetro externo, interno y de profundidad, permiten mediciones exactas y minimizan errores. Los avances tecnológicos han mejorado los calibradores electrónicos, y las técnicas de medición de rugosidad, tanto de contacto como ópticas, son vitales para garantizar la funcionalidad de componentes mecánicos.
Summary
Outline
Tipos de Micrómetros y su Aplicación en la Medición de Dimensiones
Los micrómetros son herramientas de medición de alta precisión diseñadas para cuantificar dimensiones pequeñas con gran exactitud. Se clasifican en varios tipos según su uso específico. El micrómetro externo, también conocido como calibre de exteriores, se utiliza para medir dimensiones exteriores y se caracteriza por contar con un yunque de tamaño estándar. El micrómetro interno, en cambio, está equipado con una cabeza y varillas extensibles para adaptarse a diferentes diámetros internos, facilitando la medición de espacios internos como el diámetro de un tubo. El micrómetro de profundidad, con su varilla de sondeo, es idóneo para determinar la profundidad de ranuras o agujeros. Estos instrumentos son altamente valorados en la industria y la ciencia por su precisión y la minimización del error humano, en comparación con otros dispositivos de medición graduados.Instrumentos Comparativos y su Función en la Metrología
En la metrología, los instrumentos comparativos juegan un papel crucial al permitir la comparación de dimensiones entre un objeto de referencia y la pieza a medir. Estos dispositivos no ofrecen una medición directa, sino que identifican la diferencia en tamaño o posición. Los calibradores mecánicos, como los indicadores de carátula, utilizan sistemas de palanca para amplificar pequeñas desviaciones y son útiles para evaluar la rectitud, planitud y otras características geométricas de las superficies. Los calibradores electrónicos, por su parte, transforman el desplazamiento mecánico en señales eléctricas, lo que permite mediciones de alta sensibilidad y precisión, así como la integración con sistemas informáticos para el análisis y gestión de datos.Avances en la Tecnología de Calibradores Electrónicos
La tecnología de microprocesadores ha revolucionado los calibradores electrónicos, haciéndolos cada vez más prevalentes en la industria moderna. Estos dispositivos pueden alcanzar sensibilidades de medición de hasta 0.025 micrómetros y se destacan por su capacidad para reducir errores de operación y proporcionar mediciones consistentes y rápidas. La visualización electrónica de los datos mejora la legibilidad y el análisis, y la conectividad con sistemas informáticos facilita el procesamiento y almacenamiento de las mediciones, lo que contribuye a una mejor calidad y control en los procesos de fabricación.Evaluación de la Integridad y Rugosidad de la Superficie
La evaluación de la integridad superficial es fundamental en el análisis de materiales y se lleva a cabo mediante técnicas variadas. La textura de la superficie, que incluye la rugosidad y la morfología de la capa superficial, es indicativa de la calidad y el desempeño del material. La inspección visual puede detectar defectos superficiales como grietas y ondulaciones, mientras que el análisis microestructural proporciona una visión detallada de la estructura interna de las capas superficiales. La microdureza y los esfuerzos residuales se miden para evaluar la dureza y los esfuerzos internos cerca de la superficie, utilizando técnicas como las pruebas de dureza Knoop y Vickers, y la difracción de rayos X para los esfuerzos residuales, respectivamente.Técnicas de Medición de Rugosidad Superficial
La rugosidad superficial es un parámetro crítico que influye en la funcionalidad de componentes mecánicos. Los rugosímetros de contacto, que utilizan una aguja para trazar el perfil de la superficie, son comúnmente empleados para esta medición. Alternativamente, las técnicas ópticas no contactantes ofrecen una inspección más rápida y son preferibles en situaciones donde el contacto físico podría ser perjudicial para la superficie. A pesar de su rapidez, es importante considerar que los resultados obtenidos mediante métodos ópticos pueden no correlacionarse directamente con los proporcionados por los métodos de contacto, por lo que la selección del método de medición debe basarse en el contexto específico de la aplicación.
Show More

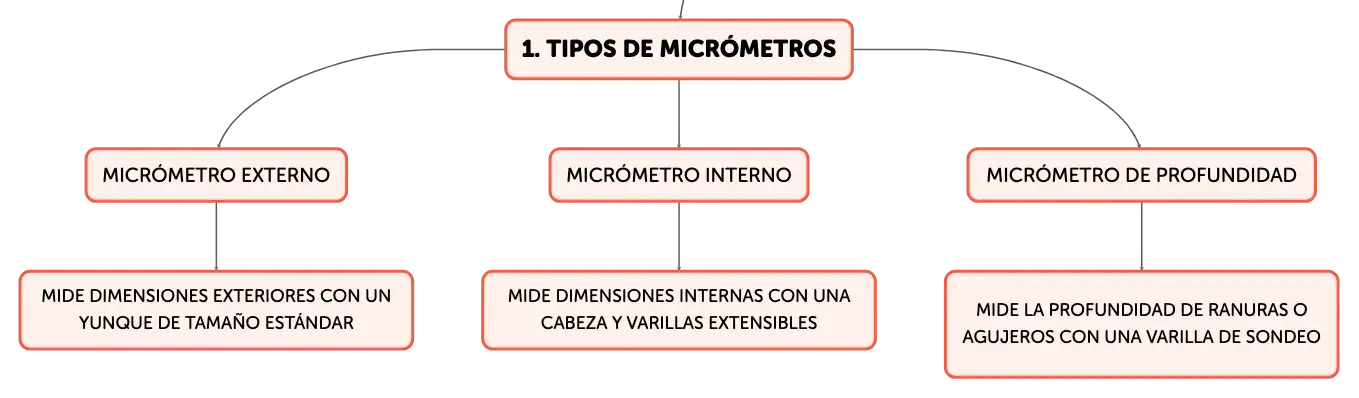

Tipos de Micrómetros
Micrómetro Externo
Mide dimensiones exteriores con un yunque de tamaño estándar
Micrómetro Interno
Mide dimensiones internas con una cabeza y varillas extensibles
Micrómetro de Profundidad
Mide la profundidad de ranuras o agujeros con una varilla de sondeo

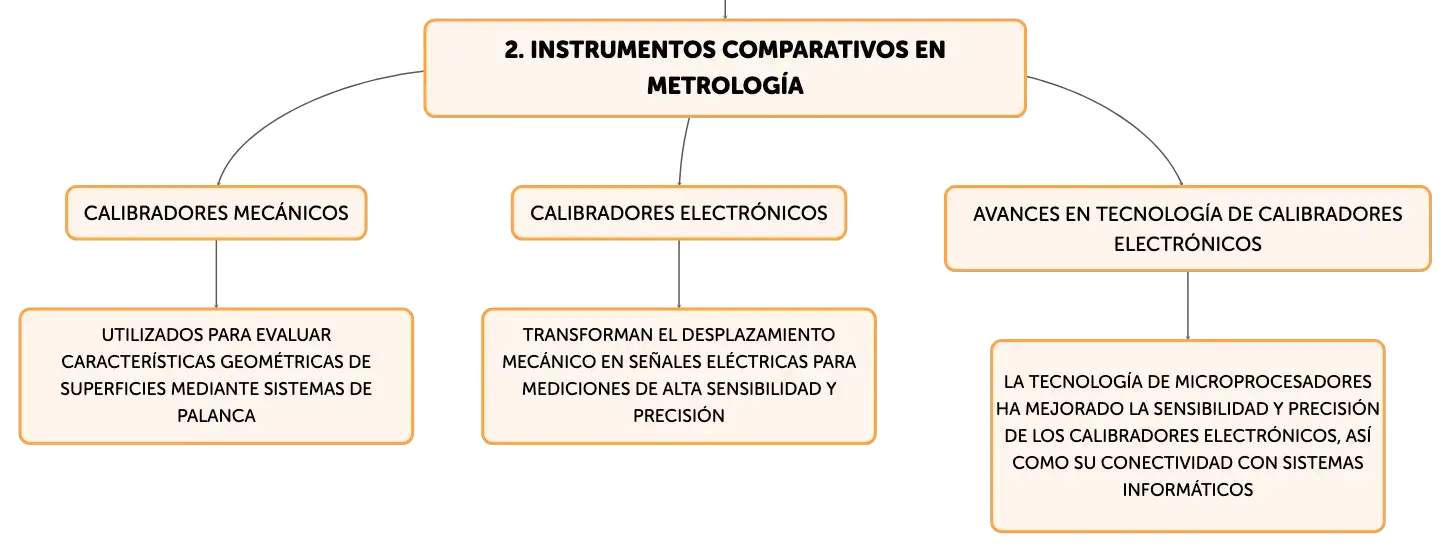

Instrumentos Comparativos en Metrología
Calibradores Mecánicos
Utilizados para evaluar características geométricas de superficies mediante sistemas de palanca
Calibradores Electrónicos
Transforman el desplazamiento mecánico en señales eléctricas para mediciones de alta sensibilidad y precisión
Avances en Tecnología de Calibradores Electrónicos
La tecnología de microprocesadores ha mejorado la sensibilidad y precisión de los calibradores electrónicos, así como su conectividad con sistemas informáticos

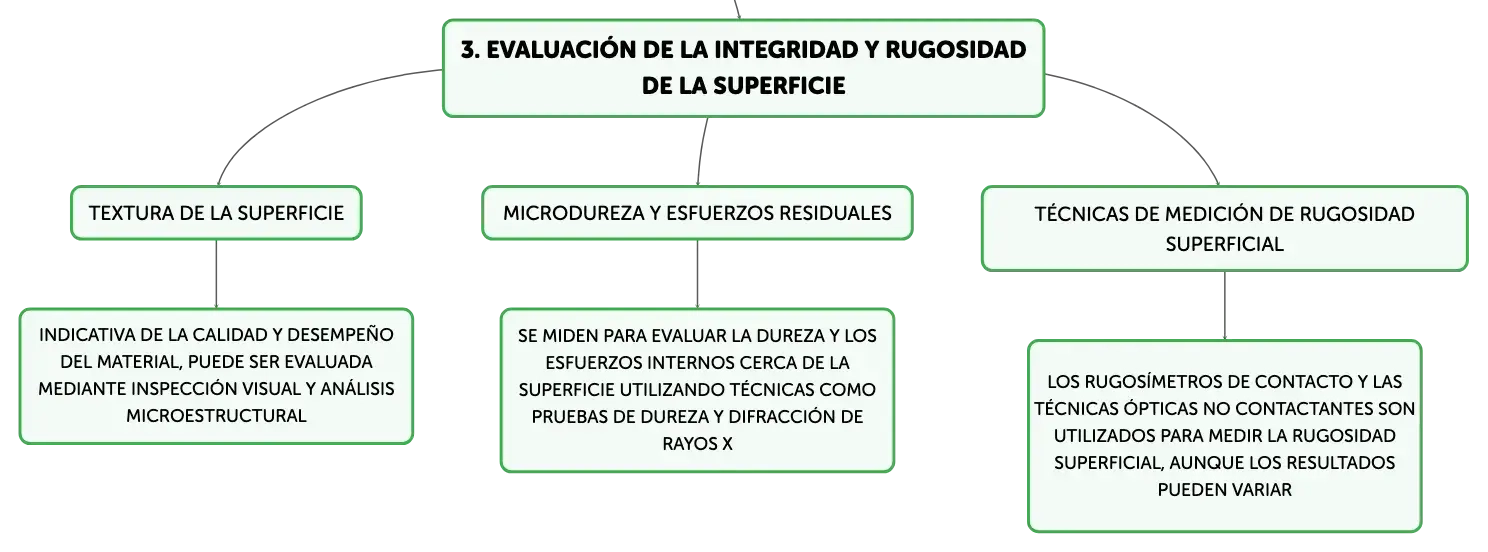

Evaluación de la Integridad y Rugosidad de la Superficie
Textura de la Superficie
Indicativa de la calidad y desempeño del material, puede ser evaluada mediante inspección visual y análisis microestructural
Microdureza y Esfuerzos Residuales
Se miden para evaluar la dureza y los esfuerzos internos cerca de la superficie utilizando técnicas como pruebas de dureza y difracción de rayos X
Técnicas de Medición de Rugosidad Superficial
Los rugosímetros de contacto y las técnicas ópticas no contactantes son utilizados para medir la rugosidad superficial, aunque los resultados pueden variar
Instrumentos de Medición de Dimensiones
Learn with Algor Education flashcards
Click on each card to learn more about the topic
00
Uso del micrómetro externo
Medir dimensiones exteriores como el grosor de una pieza.
01
Función del micrómetro interno
Medir diámetros internos, ajustable con cabezas y varillas.
02
Aplicación del micrómetro de profundidad
Determinar profundidad de ranuras o agujeros con varilla de sondeo.
