Componentes y Clasificación de los Cables Eléctricos

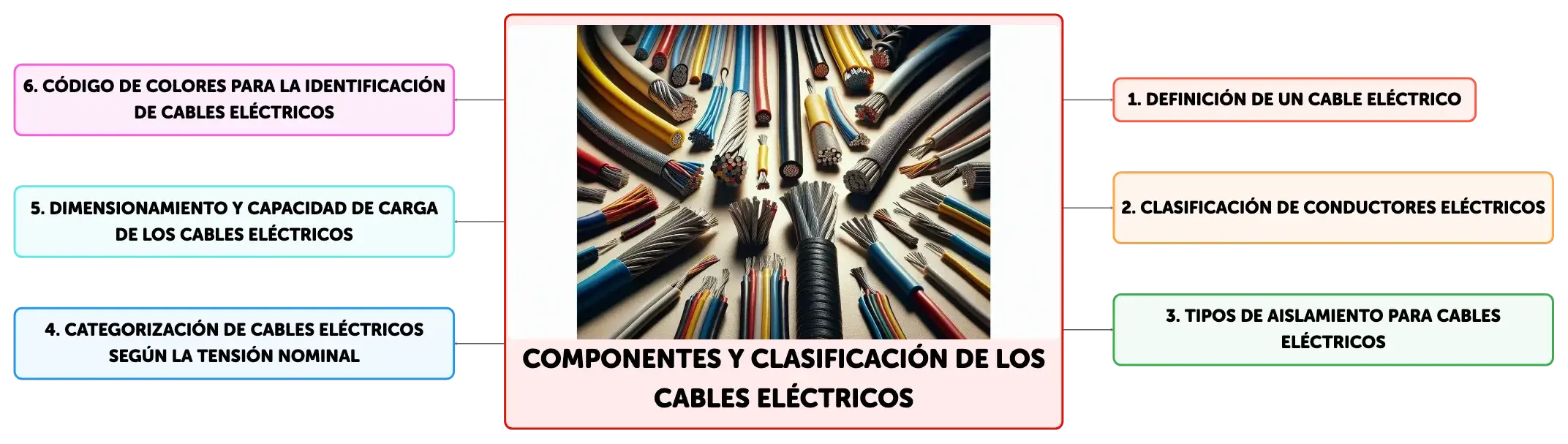

Mapa conceptual
Los cables eléctricos son esenciales para la distribución de energía, con componentes como conductores de cobre o aluminio y aislamiento específico para prevenir riesgos. Se clasifican por su tensión nominal, desde muy baja hasta muy alta, y se dimensionan por capacidad de carga. El código de colores estandariza su identificación para una instalación segura.
Resumen
Esquema
Definición y Componentes de un Cable Eléctrico
Un cable eléctrico es un dispositivo diseñado para transportar electricidad y está compuesto por materiales conductores, principalmente cobre o aluminio. El cobre es preferido por su excelente conductividad eléctrica, mientras que el aluminio se utiliza por ser más ligero y económico, aunque con menor conductividad. Un cable eléctrico típico incluye un conductor, que puede ser un solo hilo o varios hilos trenzados, rodeado por un aislante que previene la fuga de corriente y protege contra choques eléctricos. Algunos cables también incorporan una capa de relleno para mantener su forma y una cubierta exterior que los protege de daños mecánicos y ambientales.Clasificación de Conductores Eléctricos
Los conductores eléctricos se clasifican en varias categorías según su construcción y aplicación. El conductor de alambre desnudo es un solo hilo de metal sin aislamiento, comúnmente utilizado en sistemas de puesta a tierra. El conductor de alambre aislado tiene una capa de material aislante, como plástico o goma, que lo hace seguro para su uso en entornos donde puede haber contacto con otros conductores o seres vivos. El conductor de cable flexible está formado por múltiples hilos delgados y es ideal para aplicaciones que requieren movilidad, como en electrodomésticos. Por último, el conductor de cordón combina varios conductores aislados en una sola cubierta, lo que facilita la instalación y organización de múltiples circuitos.Tipos de Aislamiento para Cables Eléctricos
El aislamiento es una característica crítica de los cables eléctricos, ya que previene cortocircuitos y choques eléctricos. Los cables se identifican por códigos impresos que indican su tipo de aislamiento, como THHN, THWN, o XHHW, cada uno con propiedades específicas de resistencia al calor, al agua y a la abrasión. Los materiales de aislamiento se dividen en dos categorías principales: termoplásticos, que pueden ser recalentados y moldeados repetidamente (como el PVC y el polietileno), y termoestables, que una vez curados no pueden ser remoldeados (como el polietileno reticulado (XLPE) y el caucho de etileno propileno (EPR)).Categorización de Cables Eléctricos Según la Tensión Nominal
Los cables eléctricos se categorizan por la tensión nominal para la que están diseñados, lo que determina su aplicación en distintos niveles de la distribución de energía eléctrica. Los cables de muy baja tensión son adecuados para señales electrónicas y aplicaciones de control (hasta 50V), los de baja tensión para uso doméstico y comercial (hasta 1kV), los de media tensión para redes de distribución urbana (hasta 30kV), los de alta tensión para redes de transmisión regional (hasta 66kV), y los de muy alta tensión para redes de transmisión a larga distancia (por encima de 66kV). Esta clasificación asegura que los cables sean utilizados de manera segura y eficiente en su contexto apropiado.Dimensionamiento y Capacidad de Carga de los Cables Eléctricos
La capacidad de carga de un cable eléctrico está determinada por su sección transversal, que se mide en milímetros cuadrados o según el sistema AWG (American Wire Gauge). Un mayor tamaño de sección permite al cable transportar una mayor corriente eléctrica, lo que es esencial para aplicaciones de alta demanda como maquinaria industrial o sistemas de climatización centralizados. Los cables de menor sección son adecuados para dispositivos de bajo consumo, como iluminación y aparatos electrónicos. Es fundamental consultar tablas de capacidad de carga para seleccionar el cable adecuado en función de la corriente máxima esperada y evitar así el sobrecalentamiento y riesgos de incendio.Código de Colores para la Identificación de Cables Eléctricos
La identificación de cables eléctricos mediante un código de colores es una práctica estándar que facilita su instalación y mantenimiento. El color verde o verde con franjas amarillas se asigna al conductor de protección o tierra. El azul se utiliza para el conductor neutro. Los colores marrón, negro y gris se reservan para los conductores de fase. En algunos sistemas, el blanco o gris puede indicar un conductor neutro adicional, y los colores sólidos sin rayas se utilizan para los conductores activos o de fase. Esta codificación ayuda a prevenir errores de conexión y contribuye a la seguridad de las instalaciones eléctricas.
Mostrar más

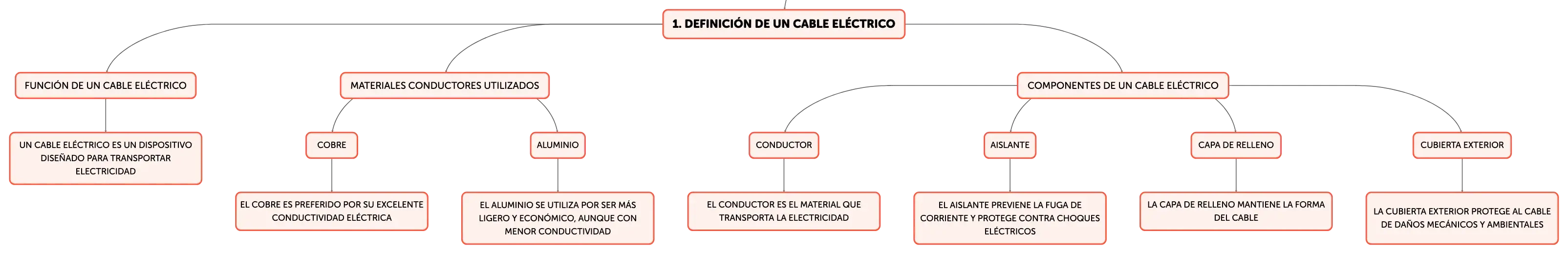

Definición de un Cable Eléctrico
Función de un cable eléctrico
Un cable eléctrico es un dispositivo diseñado para transportar electricidad
Materiales conductores utilizados
Cobre
El cobre es preferido por su excelente conductividad eléctrica
Aluminio
El aluminio se utiliza por ser más ligero y económico, aunque con menor conductividad
Componentes de un cable eléctrico
Conductor
El conductor es el material que transporta la electricidad
Aislante
El aislante previene la fuga de corriente y protege contra choques eléctricos
Capa de relleno
La capa de relleno mantiene la forma del cable
Cubierta exterior
La cubierta exterior protege al cable de daños mecánicos y ambientales

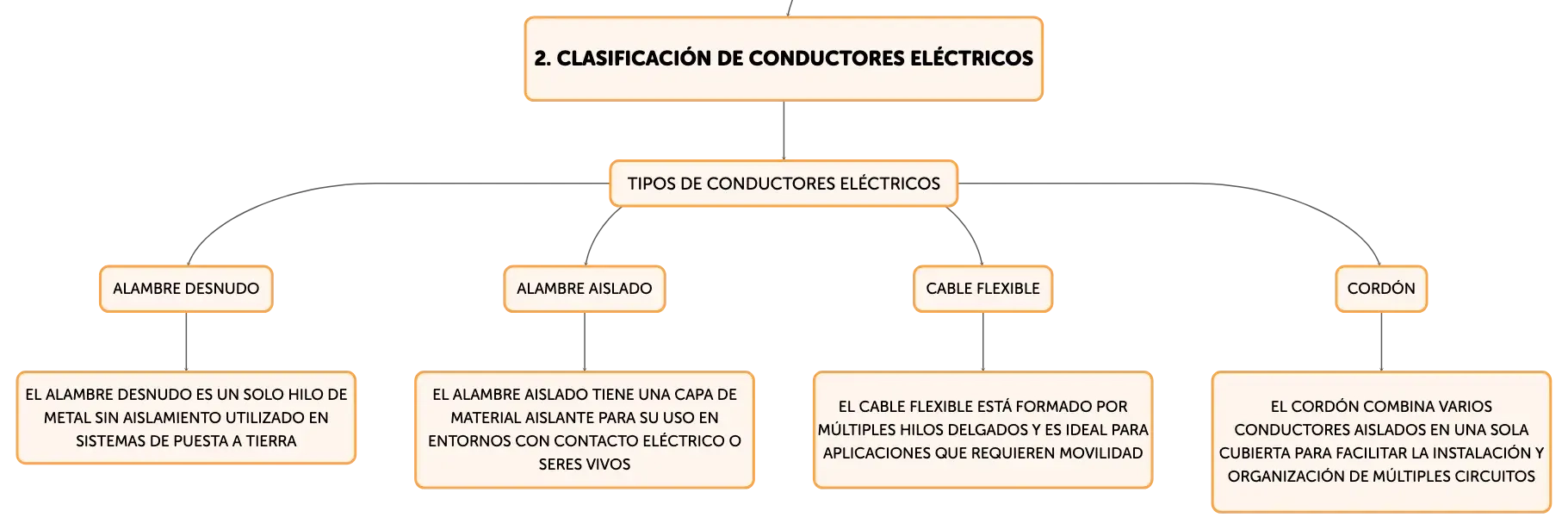

Clasificación de Conductores Eléctricos
Tipos de conductores eléctricos
Alambre desnudo
El alambre desnudo es un solo hilo de metal sin aislamiento utilizado en sistemas de puesta a tierra
Alambre aislado
El alambre aislado tiene una capa de material aislante para su uso en entornos con contacto eléctrico o seres vivos
Cable flexible
El cable flexible está formado por múltiples hilos delgados y es ideal para aplicaciones que requieren movilidad
Cordón
El cordón combina varios conductores aislados en una sola cubierta para facilitar la instalación y organización de múltiples circuitos

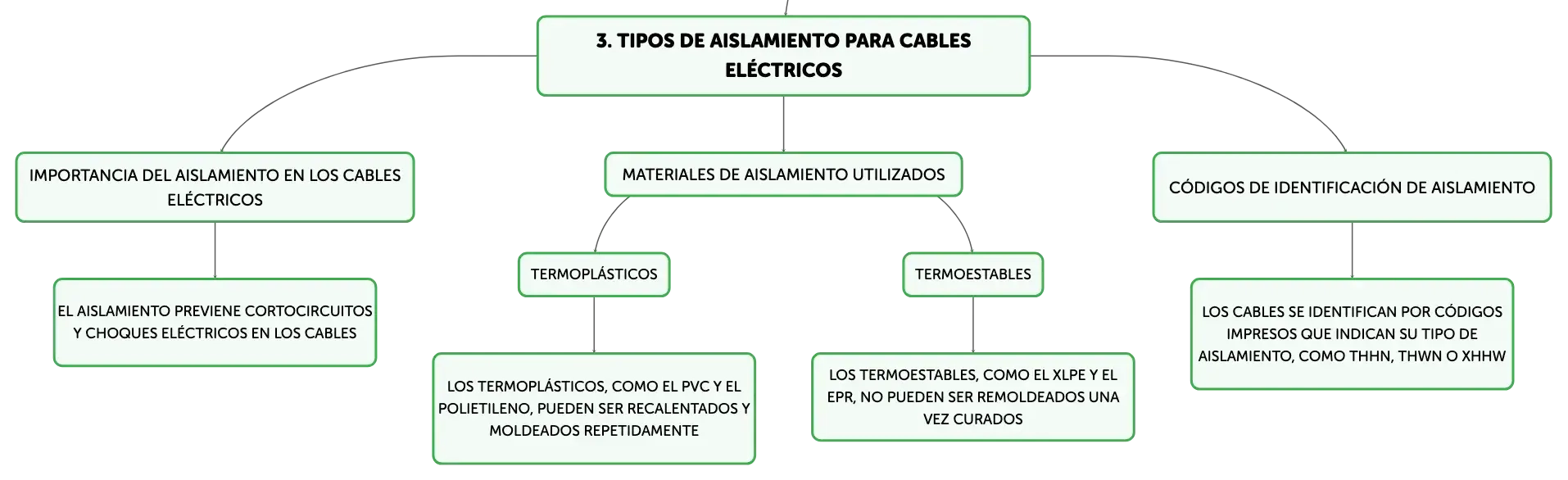

Tipos de Aislamiento para Cables Eléctricos
Importancia del aislamiento en los cables eléctricos
El aislamiento previene cortocircuitos y choques eléctricos en los cables
Materiales de aislamiento utilizados
Termoplásticos
Los termoplásticos, como el PVC y el polietileno, pueden ser recalentados y moldeados repetidamente
Termoestables
Los termoestables, como el XLPE y el EPR, no pueden ser remoldeados una vez curados
Códigos de identificación de aislamiento
Los cables se identifican por códigos impresos que indican su tipo de aislamiento, como THHN, THWN o XHHW

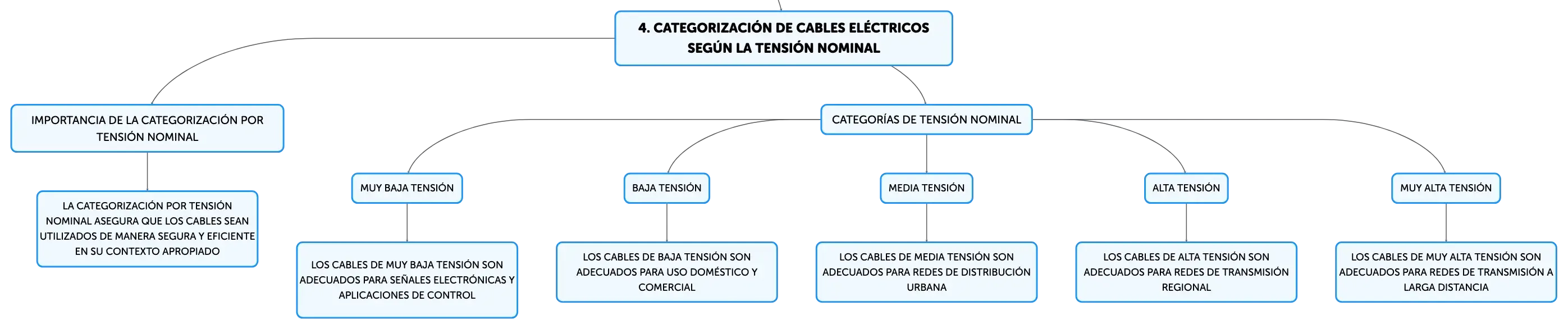

Categorización de Cables Eléctricos según la Tensión Nominal
Importancia de la categorización por tensión nominal
La categorización por tensión nominal asegura que los cables sean utilizados de manera segura y eficiente en su contexto apropiado
Categorías de tensión nominal
Muy baja tensión
Los cables de muy baja tensión son adecuados para señales electrónicas y aplicaciones de control
Baja tensión
Los cables de baja tensión son adecuados para uso doméstico y comercial
Media tensión
Los cables de media tensión son adecuados para redes de distribución urbana
Alta tensión
Los cables de alta tensión son adecuados para redes de transmisión regional
Muy alta tensión
Los cables de muy alta tensión son adecuados para redes de transmisión a larga distancia
Dimensionamiento y Capacidad de Carga de los Cables Eléctricos
Importancia del dimensionamiento y capacidad de carga
El dimensionamiento y capacidad de carga adecuados son fundamentales para evitar sobrecalentamiento y riesgos de incendio en los cables eléctricos
Sección transversal y capacidad de carga
La capacidad de carga de un cable está determinada por su sección transversal, que se mide en milímetros cuadrados o según el sistema AWG

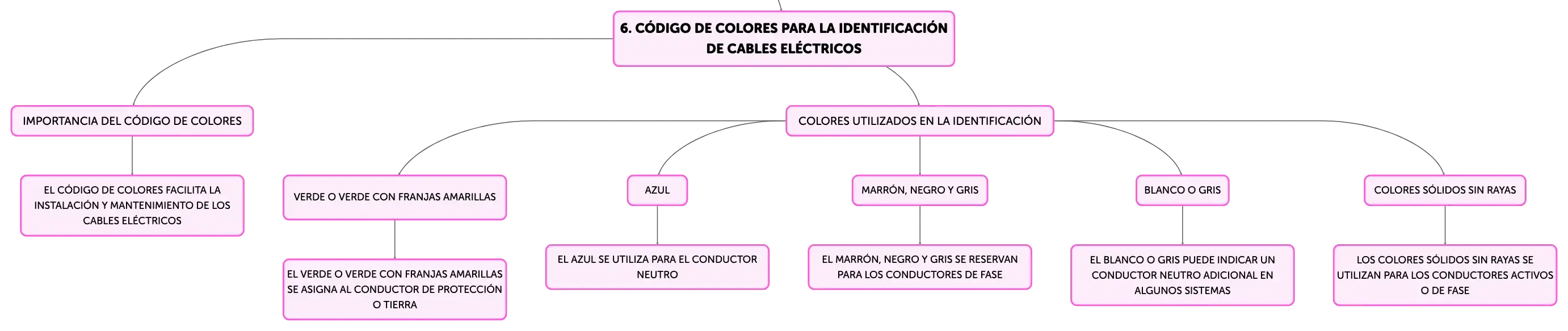

Código de Colores para la Identificación de Cables Eléctricos
Importancia del código de colores
El código de colores facilita la instalación y mantenimiento de los cables eléctricos
Colores utilizados en la identificación
Verde o verde con franjas amarillas
El verde o verde con franjas amarillas se asigna al conductor de protección o tierra
Azul
El azul se utiliza para el conductor neutro
Marrón, negro y gris
El marrón, negro y gris se reservan para los conductores de fase
Blanco o gris
El blanco o gris puede indicar un conductor neutro adicional en algunos sistemas
Colores sólidos sin rayas
Los colores sólidos sin rayas se utilizan para los conductores activos o de fase
Componentes y Clasificación de los Cables Eléctricos
Aprende con las flashcards de Algor Education
Haz clic en las tarjetas para aprender más sobre el tema
00
El cobre es valorado por su alta ______ eléctrica, a diferencia del aluminio que es más ______ y ______.
conductividad
ligero
económico
01
El conductor de un cable eléctrico puede ser un solo ______ o varios hilos ______.
hilo
trenzados
02
Para evitar la fuga de corriente, el cable eléctrico está rodeado por un material ______.
aislante
