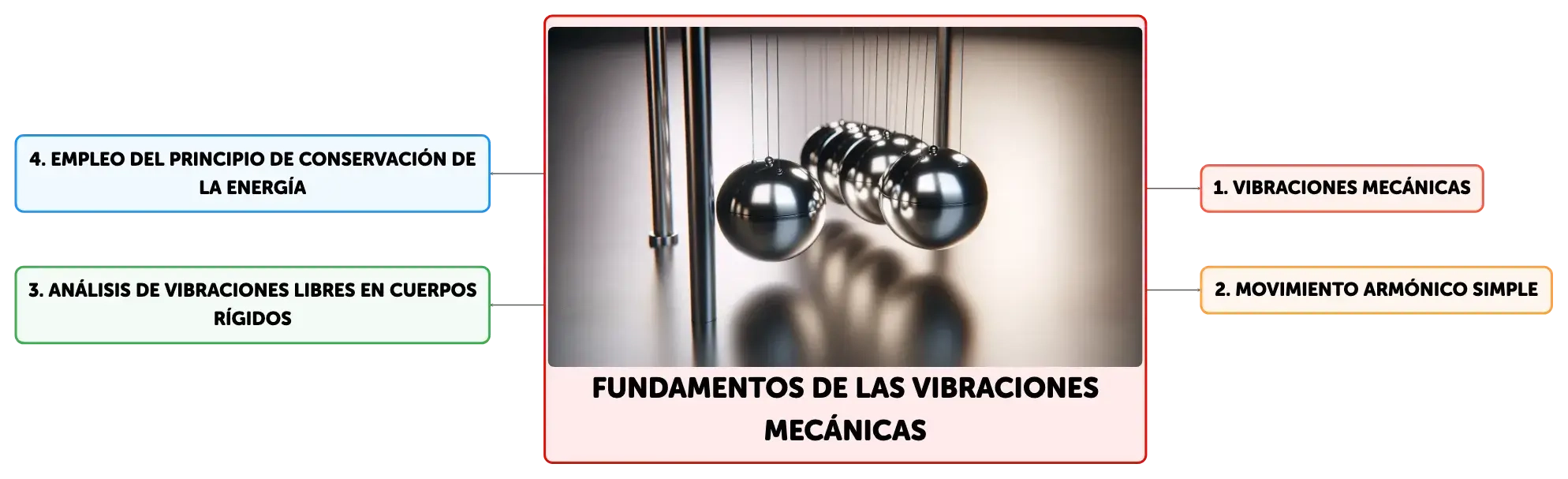

Fundamentos de las Vibraciones Mecánicas

Las vibraciones mecánicas son esenciales en el estudio de sistemas oscilatorios, abarcando desde vibraciones libres y forzadas hasta fenómenos de resonancia y amortiguamiento. Comprender la dinámica de estas vibraciones es crucial para el diseño y análisis de estructuras mecánicas, máquinas y dispositivos. La energía se conserva en sistemas sin amortiguamiento, mientras que en sistemas amortiguados, la energía se disipa. Las vibraciones forzadas amortiguadas y las analogías eléctricas también juegan un papel importante en la ingeniería mecánica.

Ver más
Abrir mapa en el editor

1

5

Abrir mapa en el editor

¿Quieres crear mapas a partir de tu material?

Inserta tu material y en pocos segundos tendrás tu Algor Card con mapas, resúmenes, flashcards y quizzes.

Prueba Algor

Aprende con las flashcards de Algor Education

Haz clic en las tarjetas para aprender más sobre el tema

1

Existen dos tipos principales de vibraciones: ______ y ______.

Haz clic para comprobar la respuesta

libres forzadas

2

En las vibraciones libres sin ______, la ecuación de movimiento es mx¨ + kx = 0.

Haz clic para comprobar la respuesta

amortiguamiento

3

Ecuación diferencial del MAS

Haz clic para comprobar la respuesta

x''(t) + ωn^2 x(t) = 0, donde x es el desplazamiento y ωn la frecuencia angular natural.

4

Solución general del MAS

Haz clic para comprobar la respuesta

x(t) = xm sen(ωnt + φ), xm es la amplitud, ωn la frecuencia angular y φ el ángulo de fase.

5

Relación entre periodo y frecuencia angular

Haz clic para comprobar la respuesta

T = 2π/ωn, donde T es el periodo y ωn la frecuencia angular natural.

6

El estudio de ______ en cuerpos rígidos se centra en movimientos oscilatorios sin influencia de ______ externas.

Haz clic para comprobar la respuesta

vibraciones libres fuerzas

7

Si la ecuación de movimiento toma la forma x¨ + ωn²x = 0, el sistema muestra un movimiento ______ simple, donde ωn es la ______ angular natural.

Haz clic para comprobar la respuesta

armónico frecuencia

8

Conservación de energía en sistemas aislados

Haz clic para comprobar la respuesta

En un sistema aislado, la energía total permanece constante y se transforma entre energía cinética y potencial.

9

Energía cinética máxima en vibraciones

Haz clic para comprobar la respuesta

La energía cinética alcanza su valor máximo cuando el cuerpo vibrante cruza la posición de equilibrio.

10

Energía potencial máxima en amplitud

Haz clic para comprobar la respuesta

La energía potencial es máxima en los puntos de máxima amplitud de las vibraciones.

11

Las ______ forzadas ocurren cuando un sistema mecánico recibe fuerzas externas que se repiten en el tiempo.

Haz clic para comprobar la respuesta

vibraciones

12

La ______ del sistema mecánico a las fuerzas externas varía según la ______ de la fuerza y las características dinámicas del sistema.

Haz clic para comprobar la respuesta

respuesta frecuencia

13

Durante la resonancia, la amplitud de las vibraciones puede incrementarse mucho, pero el ______ evita que esta crezca indefinidamente.

Haz clic para comprobar la respuesta

amortiguamiento

14

Coeficiente de amortiguamiento viscoso c

Haz clic para comprobar la respuesta

Representa la cantidad de resistencia que un sistema opone al movimiento, afectando la rapidez con la que retorna al equilibrio.

15

Coeficiente de amortiguamiento crítico cc

Haz clic para comprobar la respuesta

Valor umbral que determina el régimen de amortiguamiento del sistema: sobreamortiguado, crítico o subamortiguado.

16

Amplitud en subamortiguamiento

Haz clic para comprobar la respuesta

Disminuye exponencialmente con el tiempo, permitiendo oscilaciones antes de que el sistema se estabilice.

17

En las vibraciones ______ amortiguadas, el sistema disipa energía y está sujeto a una fuerza ______ periódica.

Haz clic para comprobar la respuesta

forzadas externa

18

Componentes mecánicos y sus equivalentes eléctricos

Haz clic para comprobar la respuesta

Masas son como inductancias, resortes como capacitancias, amortiguadores como resistencias.

19

Similitud clave entre sistemas mecánicos y eléctricos

Haz clic para comprobar la respuesta

Ambos se describen mediante ecuaciones diferenciales similares, permitiendo análisis cruzados.

20

Técnicas de análisis de circuitos aplicadas a vibraciones mecánicas

Haz clic para comprobar la respuesta

Métodos de impedancia y diagramas de Bode se usan para predecir respuesta y optimizar diseño mecánico.

Preguntas y respuestas

Aquí tienes una lista de las preguntas más frecuentes sobre este tema

Contenidos similares

Física

La Energía y la Materia

Ver documento

Física

Principios Fundamentales de la Termodinámica

Ver documento

Física

Descubrimientos Fundamentales en la Estructura Atómica

Ver documento

Física

Orígenes y Desarrollo Histórico de la Física

Ver documento

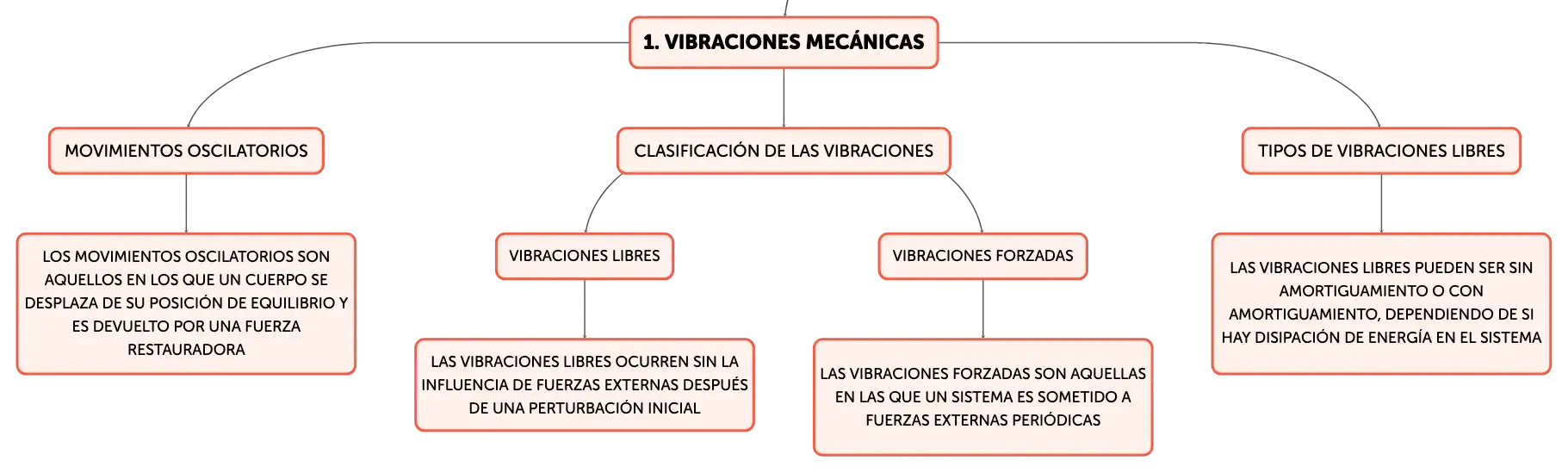

Fundamentos de las Vibraciones Mecánicas

Las vibraciones mecánicas son movimientos oscilatorios que se producen cuando un cuerpo se desplaza de una posición de equilibrio y está sujeto a una fuerza restauradora que lo devuelve hacia ella. Estos movimientos pueden ser periódicos o aleatorios y se clasifican en dos categorías principales: vibraciones libres y vibraciones forzadas. Las vibraciones libres ocurren en ausencia de fuerzas externas después de que el sistema ha sido perturbado inicialmente, y pueden ser sin amortiguamiento o con amortiguamiento. En el caso sin amortiguamiento, la energía del sistema se conserva y la ecuación de movimiento es mx¨ + kx = 0, donde m representa la masa del objeto, x su desplazamiento desde la posición de equilibrio, k la constante de rigidez del resorte y x¨ la aceleración del objeto. En cambio, las vibraciones amortiguadas incluyen la disipación de energía a través de fuerzas como la fricción, representadas por un término adicional en la ecuación de movimiento.
Péndulo de Newton con cinco esferas metálicas alineadas, una elevada a punto de ser soltada, suspendidas de hilos paralelos, con iluminación suave y fondo neutro desenfocado.

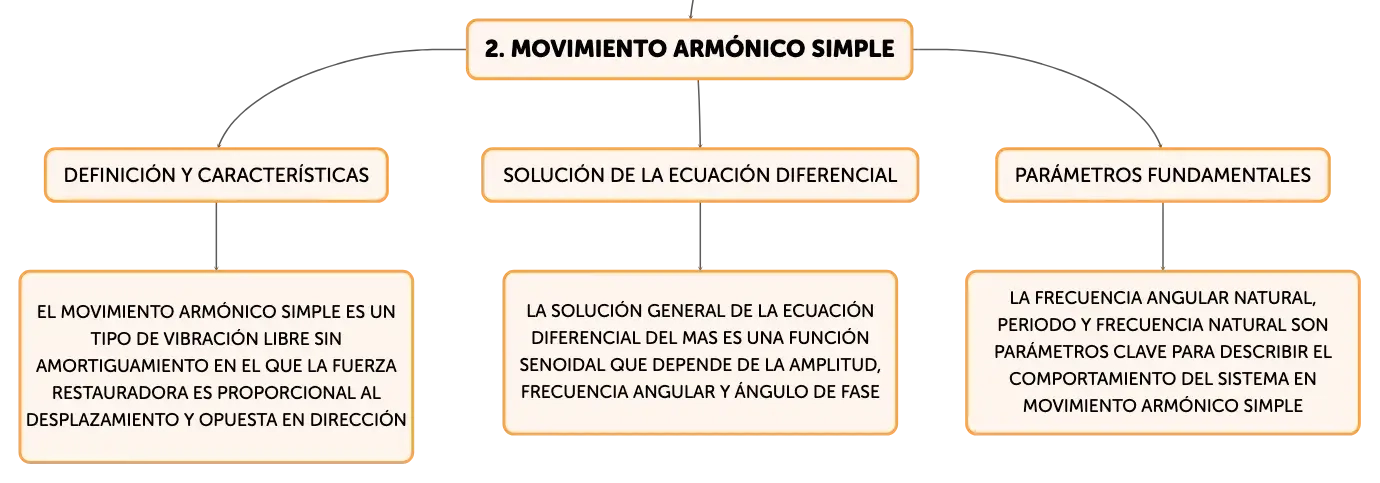

Movimiento Armónico Simple y sus Características

El movimiento armónico simple (MAS) es un caso idealizado de vibración libre sin amortiguamiento en el que la única fuerza que actúa sobre el sistema es la fuerza restauradora proporcional al desplazamiento y opuesta en dirección. La solución general de la ecuación diferencial del MAS es x(t) = xm sen(ωnt + φ), donde xm es la amplitud máxima del desplazamiento, ωn la frecuencia angular natural del sistema, y φ el ángulo de fase inicial. El periodo T y la frecuencia natural fn del sistema se calculan mediante las relaciones T = 2π/ωn y fn = 1/T, respectivamente. Estos parámetros son fundamentales para describir completamente el comportamiento oscilatorio del sistema y son determinados por las propiedades físicas del mismo, como la masa y la constante de rigidez.

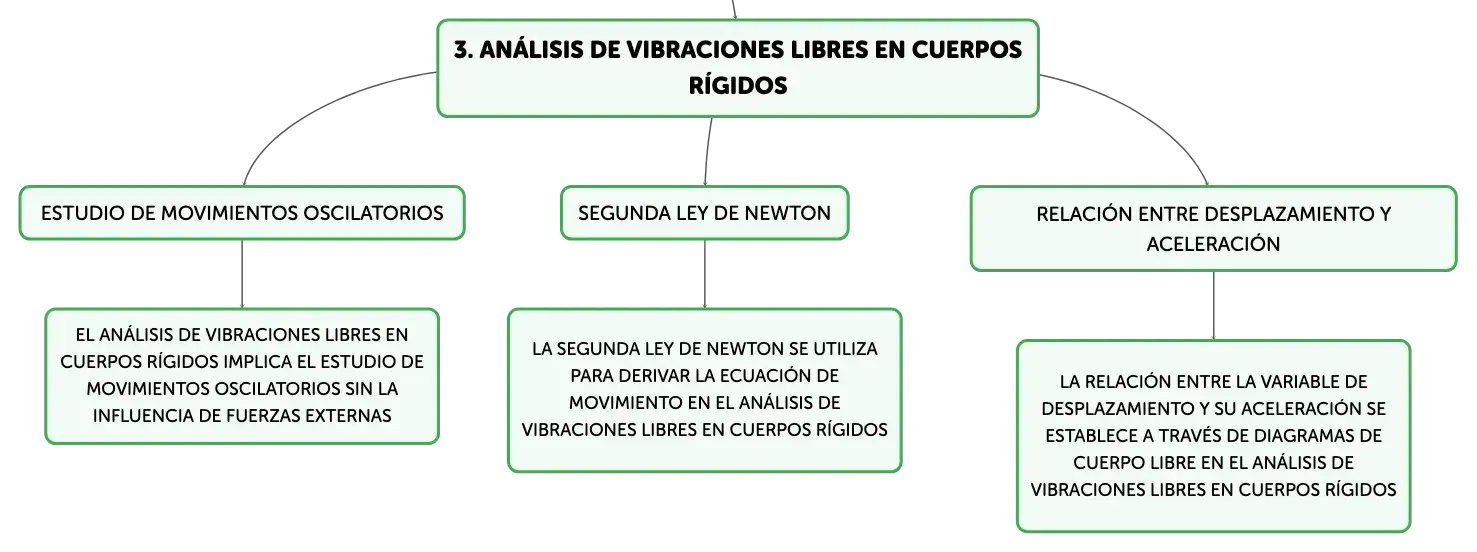

Análisis de Vibraciones Libres en Cuerpos Rígidos

El análisis de vibraciones libres en cuerpos rígidos implica el estudio de movimientos oscilatorios sin la influencia de fuerzas externas. Para modelar estas vibraciones, se selecciona una variable de desplazamiento, como una distancia lineal o un ángulo de rotación, y se aplica la segunda ley de Newton para derivar la ecuación de movimiento. Utilizando diagramas de cuerpo libre, se identifican las fuerzas actuantes y se establece una relación entre la variable de desplazamiento y su aceleración. Si la ecuación resultante es de la forma x¨ + ωn²x = 0 o θ¨ + ωn²θ = 0, donde θ representa un ángulo de rotación, el sistema exhibe un movimiento armónico simple. La frecuencia angular natural ωn se determina a partir de las propiedades físicas del sistema y es clave para calcular el periodo y la frecuencia de las oscilaciones.

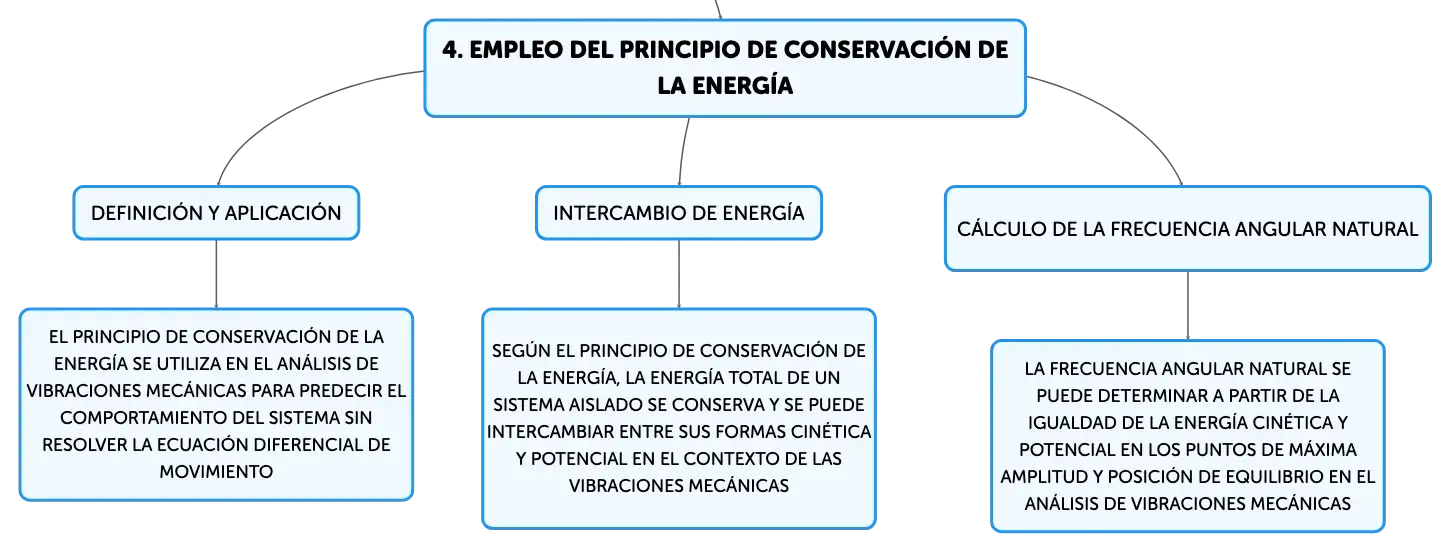

Empleo del Principio de Conservación de la Energía

El principio de conservación de la energía es una herramienta poderosa en el análisis de vibraciones mecánicas, especialmente en sistemas sin amortiguamiento. Según este principio, la energía total de un sistema aislado se conserva y se puede intercambiar entre sus formas cinética y potencial. En el contexto de las vibraciones, la energía cinética máxima se alcanza cuando el cuerpo pasa por la posición de equilibrio, mientras que la energía potencial es máxima en los puntos de máxima amplitud. Al igualar la energía cinética y potencial en estos puntos y resolver para la frecuencia angular natural, se puede determinar el comportamiento oscilatorio del sistema sin necesidad de resolver la ecuación diferencial de movimiento.

Vibraciones Forzadas y el Fenómeno de Resonancia

Las vibraciones forzadas se producen cuando un sistema mecánico está sujeto a fuerzas externas periódicas, como las generadas por máquinas o cargas dinámicas. La respuesta del sistema a estas fuerzas externas depende de la frecuencia de la fuerza aplicada y de las propiedades dinámicas del sistema. Cuando la frecuencia de la fuerza coincide con la frecuencia natural del sistema, se produce el fenómeno de resonancia, que puede llevar a un aumento significativo en la amplitud de las vibraciones. Aunque teóricamente la amplitud podría tender a infinito en resonancia, en la práctica, la presencia de amortiguamiento limita este crecimiento y estabiliza la respuesta del sistema.

Vibraciones Amortiguadas y sus Tipos

Las vibraciones amortiguadas se presentan cuando un sistema mecánico disipa energía a través de procesos como la fricción o la resistencia del aire. El amortiguamiento se modela generalmente con un coeficiente de amortiguamiento viscoso c, que se añade a la ecuación de movimiento. Dependiendo de la magnitud de c en relación con el coeficiente de amortiguamiento crítico cc, el sistema puede exhibir sobreamortiguamiento, amortiguamiento crítico o subamortiguamiento. En el sobreamortiguamiento y el amortiguamiento crítico, el sistema vuelve a la posición de equilibrio sin oscilar, mientras que en el subamortiguamiento, el sistema oscila con una amplitud que disminuye exponencialmente con el tiempo.

Vibraciones Forzadas Amortiguadas y su Análisis

En las vibraciones forzadas amortiguadas, el sistema está sujeto a una fuerza externa periódica mientras disipa energía debido al amortiguamiento. La respuesta del sistema a largo plazo, conocida como la respuesta de estado estable, se caracteriza por una amplitud y una fase que dependen de la frecuencia de la fuerza aplicada y del nivel de amortiguamiento. La solución particular de la ecuación diferencial que describe el movimiento del sistema en estado estable se utiliza para predecir la amplitud de la vibración y la diferencia de fase entre la fuerza aplicada y la respuesta del sistema. Estos parámetros son esenciales para diseñar sistemas mecánicos que puedan soportar las fuerzas dinámicas sin sufrir daños por resonancia o fatiga.

Analogías Eléctricas en el Estudio de Vibraciones Mecánicas

Las analogías entre sistemas mecánicos y eléctricos son útiles para comprender y analizar las vibraciones mecánicas. Los componentes mecánicos como masas, resortes y amortiguadores tienen equivalentes eléctricos en forma de inductancias, capacitancias y resistencias, respectivamente. Estas analogías se basan en la similitud de las ecuaciones diferenciales que describen el comportamiento de ambos sistemas. Por lo tanto, las técnicas de análisis de circuitos eléctricos, como los métodos de impedancia y los diagramas de Bode, pueden aplicarse al estudio de las vibraciones mecánicas para predecir la respuesta de los sistemas a las perturbaciones y optimizar su diseño.
