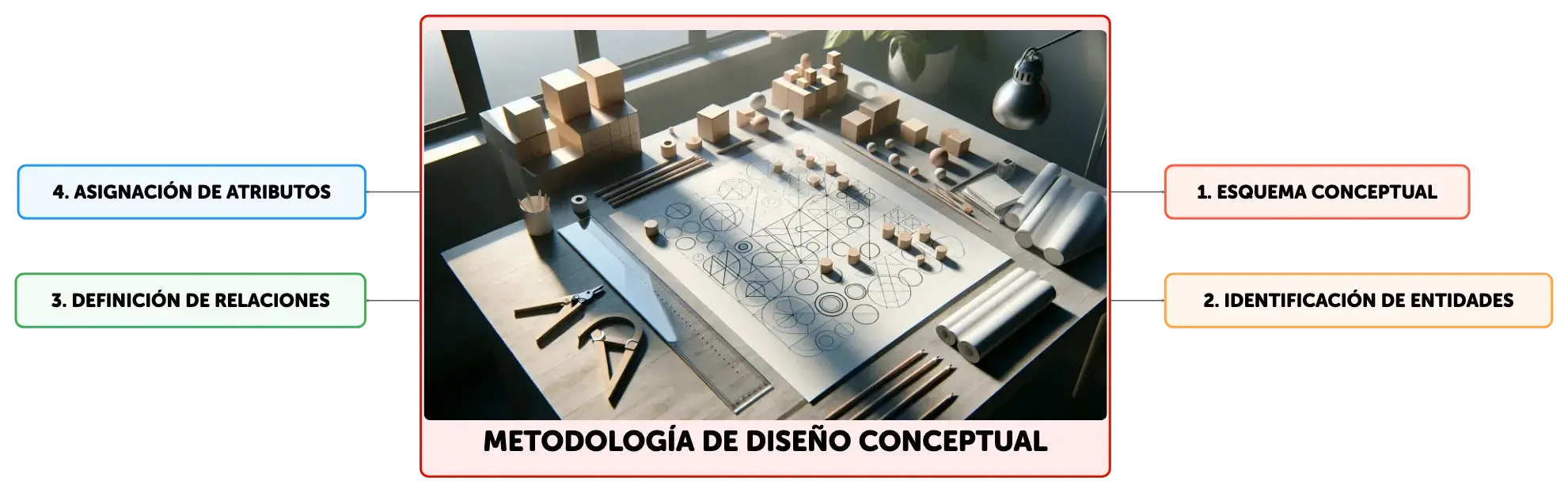

Metodología de diseño conceptual

Concept Map

La metodología de diseño conceptual es clave en la ingeniería de bases de datos, enfocándose en la creación de esquemas conceptuales que representan la información a almacenar. Incluye la identificación de entidades, definición de relaciones, asignación de atributos, establecimiento de dominios y determinación de identificadores únicos. Este proceso culmina con la elaboración de un diagrama entidad-relación y la revisión colaborativa para alinear el esquema con las necesidades organizacionales.

Summary

Outline

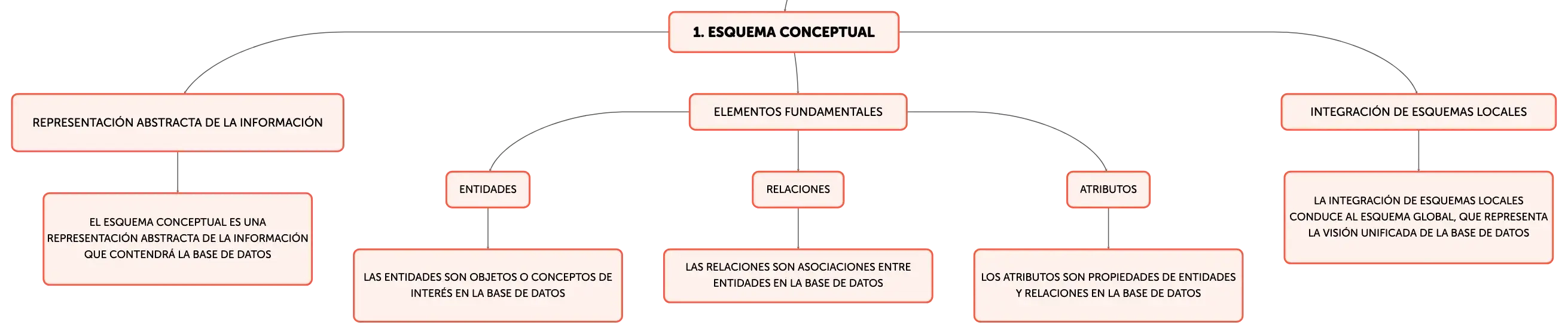

Metodología de diseño conceptual

Esquema conceptual

Representación abstracta de la información

El esquema conceptual es una representación abstracta de la información que contendrá la base de datos

Elementos fundamentales

Entidades

Las entidades son objetos o conceptos de interés en la base de datos

Relaciones

Las relaciones son asociaciones entre entidades en la base de datos

Atributos

Los atributos son propiedades de entidades y relaciones en la base de datos

Integración de esquemas locales

La integración de esquemas locales conduce al esquema global, que representa la visión unificada de la base de datos

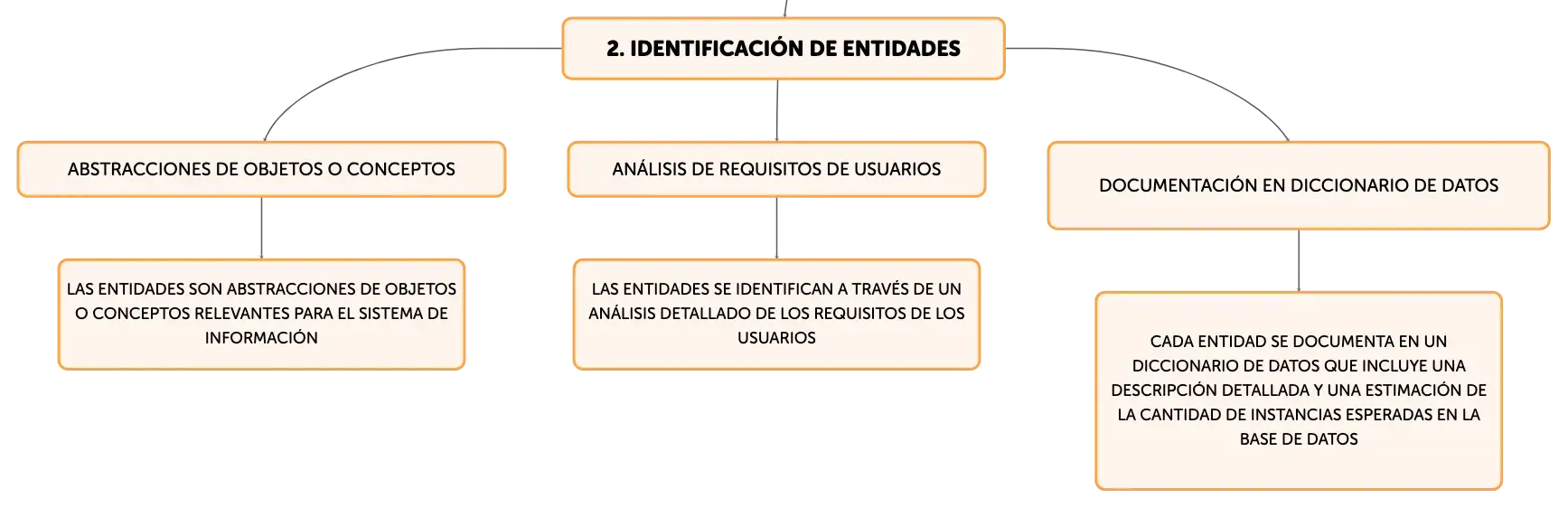

Identificación de entidades

Abstracciones de objetos o conceptos

Las entidades son abstracciones de objetos o conceptos relevantes para el sistema de información

Análisis de requisitos de usuarios

Las entidades se identifican a través de un análisis detallado de los requisitos de los usuarios

Documentación en diccionario de datos

Cada entidad se documenta en un diccionario de datos que incluye una descripción detallada y una estimación de la cantidad de instancias esperadas en la base de datos

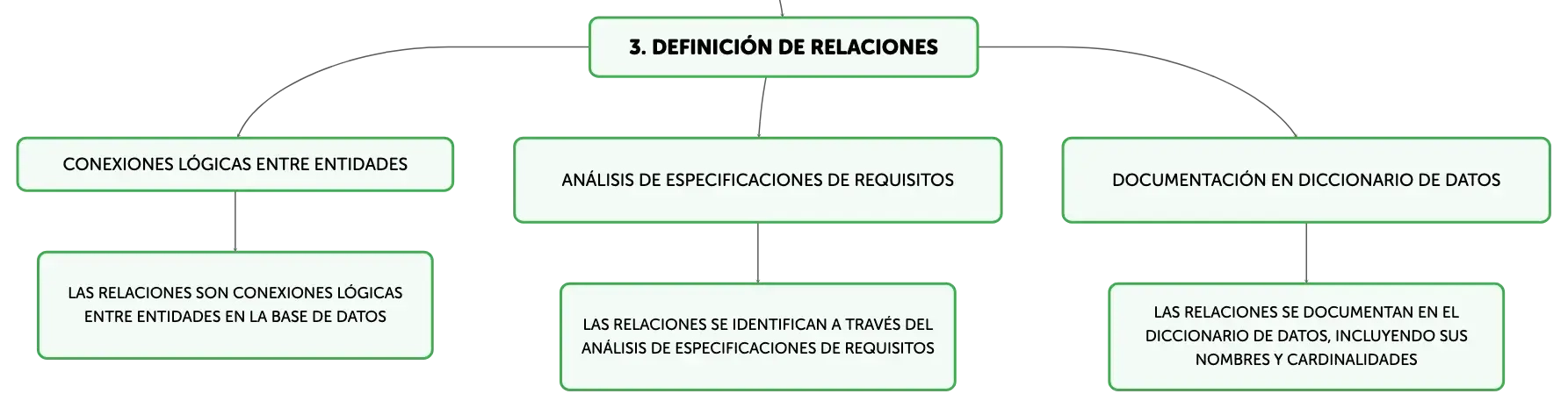

Definición de relaciones

Conexiones lógicas entre entidades

Las relaciones son conexiones lógicas entre entidades en la base de datos

Análisis de especificaciones de requisitos

Las relaciones se identifican a través del análisis de especificaciones de requisitos

Documentación en diccionario de datos

Las relaciones se documentan en el diccionario de datos, incluyendo sus nombres y cardinalidades

Asignación de atributos

Definición de características y detalles

Los atributos se asignan a entidades y relaciones para definir las características y detalles específicos que se desean capturar en la base de datos

Identificación de atributos necesarios

Los atributos se identifican a través de los requisitos de los usuarios y la clarificación de los mismos

Documentación en diccionario de datos

La información detallada sobre los atributos se documenta en el diccionario de datos para facilitar la coherencia y el mantenimiento de la base de datos

Want to create maps from your material?

Enter text, upload a photo, or audio to Algor. In a few seconds, Algorino will transform it into a conceptual map, summary, and much more!

Learn with Algor Education flashcards

Click on each card to learn more about the topic

Esquemas conceptuales locales

Reflejan perspectivas de usuarios o grupos específicos; base para el esquema global.

Entidades en diseño conceptual

Objetos o conceptos de interés en la base de datos; tienen atributos y relaciones.

Relaciones entre entidades

Asociaciones o vínculos entre entidades; fundamentales para estructurar la información.

Q&A

Here's a list of frequently asked questions on this topic

Similar Contents

Explore other maps on similar topics

Cables Ethernet coloridos entrelazados con conectores RJ45, destacando una mezcla de rojo, azul, verde, amarillo y negro sobre fondo gris.

Redes de Comunicaciones

Manos trabajando en teclado de computadora sobre mesa de madera con ratón y monitor al fondo en ambiente de oficina.

El soporte técnico: un servicio esencial para el uso de tecnología

Manos tecleando en teclado de ordenador sin letras visibles y luz azulada de pantalla en fondo difuminado.

Seguridad activa en sistemas informáticos

Can't find what you were looking for?

Search for a topic by entering a phrase or keyword

Fundamentos de la Metodología de Diseño Conceptual

La metodología de diseño conceptual es un enfoque sistemático esencial en la ingeniería de bases de datos, que se centra en la creación de un esquema conceptual. Este esquema es una representación abstracta de la información que la base de datos contendrá, y se construye a partir de esquemas conceptuales locales, que reflejan las perspectivas individuales de diferentes usuarios o grupos de usuarios. Los elementos fundamentales de estos esquemas incluyen entidades, que son objetos o conceptos de interés; relaciones, que son asociaciones entre entidades; atributos, que son propiedades de entidades y relaciones; dominios de atributos, que definen los valores permitidos para los atributos; e identificadores, que son atributos únicos que distinguen cada instancia de una entidad. La integración de los esquemas locales conduce al esquema global, que representa la visión unificada de la base de datos. Este proceso meticuloso se documenta detalladamente y comprende varias etapas, como la identificación de entidades y relaciones, la asignación de atributos, la determinación de dominios e identificadores, la elaboración del diagrama entidad-relación y la revisión colaborativa del esquema conceptual con los usuarios para garantizar su alineación con las necesidades de la organización.

Espacio de trabajo con papel y figuras geométricas dibujadas, bloques de construcción de madera, regla, compás, lápiz y goma, con planta al fondo.

Identificación de Entidades en el Diseño Conceptual

El diseño conceptual comienza con la identificación de entidades, que son abstracciones de los objetos o conceptos relevantes para el sistema de información. Este proceso implica un análisis detallado de los requisitos de los usuarios, buscando sustantivos y frases nominales que señalen posibles entidades. Se excluyen aquellos términos que simplemente describen características de otras entidades. La participación activa de los usuarios es crucial para asegurar que las entidades seleccionadas reflejen con precisión sus necesidades operativas y de información. Cada entidad identificada se documenta en un diccionario de datos, que incluye una descripción detallada, y cuando es posible, una estimación de la cantidad de instancias que se esperan en la base de datos. Este paso establece la base para la estructura de la base de datos y su futura expansión.

Definición de Relaciones entre Entidades

Una vez identificadas las entidades, se procede a definir las relaciones, que son conexiones lógicas entre dos o más entidades y son fundamentales para modelar la interdependencia de los datos. Las relaciones se identifican analizando las especificaciones de requisitos en busca de verbos y frases verbales que indiquen interacciones o asociaciones. Aunque las relaciones binarias son las más comunes, también pueden existir relaciones n-arias o recursivas. La cardinalidad de las relaciones, que especifica las reglas de participación de las entidades en la relación, se determina y documenta con precisión, ya que esto tiene implicaciones directas en la integridad y el rendimiento de la base de datos. La documentación de las relaciones, incluyendo sus nombres y cardinalidades, se incorpora al diccionario de datos para proporcionar una referencia completa y coherente.

Asociación de Atributos a Entidades y Relaciones

La asignación de atributos a entidades y relaciones es un paso crítico que define las características específicas y la información que se desea capturar en la base de datos. Los atributos se identifican preguntando qué detalles son necesarios para cada entidad y relación, basándose en los requisitos de los usuarios y en la clarificación de los mismos. Los atributos pueden ser simples, compuestos, o en algunos casos, derivados de otros atributos. Es esencial que cada atributo esté vinculado de manera exclusiva a una entidad o relación para evitar ambigüedades y redundancias. La información detallada sobre los atributos, incluyendo su naturaleza y restricciones, se documenta en el diccionario de datos, lo que facilita la coherencia y el mantenimiento de la base de datos.

Establecimiento de Dominios de Atributos y Determinación de Identificadores

Definir el dominio de cada atributo es crucial, ya que establece los valores permitidos y el formato de los datos, asegurando la validez y consistencia de la información almacenada. Los dominios pueden ser simples, como tipos de datos numéricos o de texto, o más complejos, incluyendo restricciones y reglas de validación. Además, cada entidad requiere identificadores únicos, que pueden ser simples (un solo atributo) o compuestos (una combinación de atributos), y que actuarán como claves primarias en la base de datos. La selección de identificadores adecuados es fundamental para garantizar la integridad referencial y la eficiencia en las operaciones de la base de datos. La definición de dominios e identificadores se documenta meticulosamente, proporcionando una base sólida para el diseño lógico y físico subsiguiente.

Creación del Diagrama Entidad-Relación y Revisión del Esquema Conceptual

Con la información recopilada y analizada, se elabora el diagrama entidad-relación, una herramienta gráfica que ilustra las entidades, sus atributos y las relaciones entre ellas. Este diagrama, complementado con la documentación del diccionario de datos, constituye el esquema conceptual, que puede ser local o global dependiendo de la integración de las diferentes vistas de usuario. Antes de concluir la fase de diseño conceptual, es esencial revisar el esquema con los usuarios para confirmar que captura fielmente la realidad de la organización y sus procesos. Este proceso iterativo de revisión y ajuste es vital para asegurar la precisión, relevancia y utilidad del esquema conceptual, y para facilitar su aceptación y adopción por parte de los usuarios finales.
