Fundamentos de Óptica en Fotografía

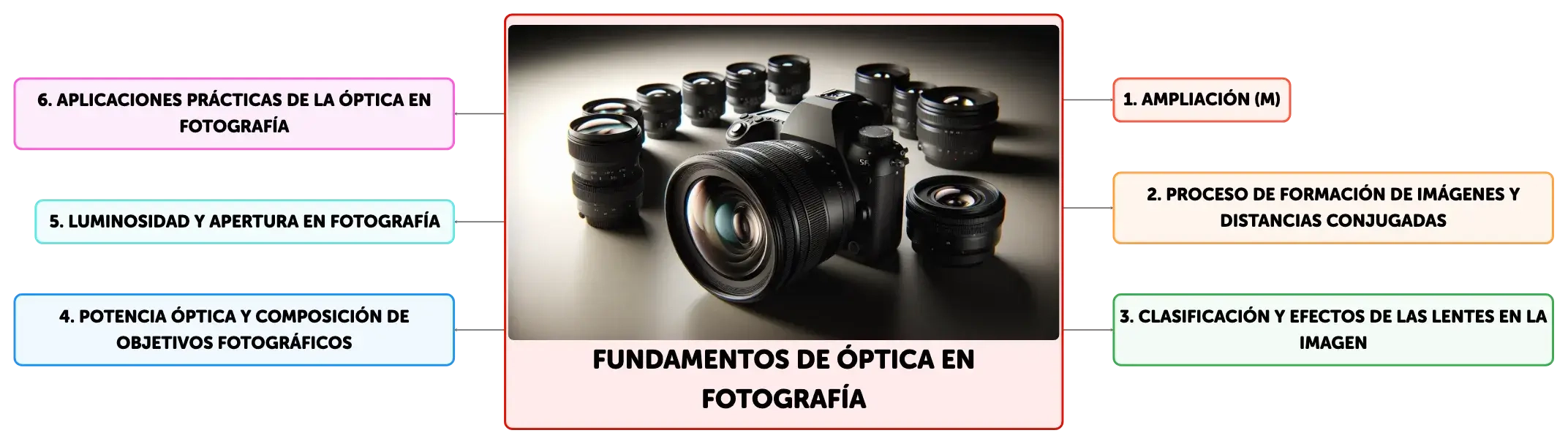

Mapa conceptual
La óptica fotográfica es fundamental para entender cómo se capturan imágenes a través de una cámara. Explora la relación entre la luz y los componentes de la cámara, la importancia de la distancia focal y cómo las lentes convergentes y divergentes afectan la imagen. Descubre cómo la potencia óptica y la apertura influyen en la luminosidad y la nitidez de las fotografías, y cómo estos principios se aplican para resolver problemas prácticos en la captura de imágenes.
Resumen
Esquema
Fundamentos de Óptica en Fotografía
La óptica fotográfica es una disciplina que estudia cómo la luz interactúa con los componentes de la cámara para capturar imágenes. Un concepto clave es la ampliación (M), que se define como la relación entre el tamaño de la imagen proyectada (I) y el tamaño real del objeto (O), expresada matemáticamente como M = I/O. Esta relación es adimensional y requiere que tanto I como O se midan en las mismas unidades. Factores como la distancia entre el sujeto y la lente, así como la distancia focal del objetivo, son cruciales en la determinación del tamaño de la imagen. Por ejemplo, un objeto situado a una distancia infinita se proyecta en el punto focal de la lente, y si se encuentra a una distancia mayor al doble de la distancia focal, la imagen será menor que el objeto.Proceso de Formación de Imágenes y Distancias Conjugadas
La formación de imágenes mediante lentes se describe con las ecuaciones de Gauss, que establecen una relación entre las distancias conjugadas del objeto (u) y la imagen (v) con la distancia focal (f) de la lente. La distancia conjugada del objeto es la distancia desde el objeto hasta la lente, y la distancia conjugada de la imagen es la distancia desde la imagen hasta la lente. Estas distancias se relacionan a través de la fórmula 1/u + 1/v = 1/f. Además, la proporción entre la altura del objeto (o) y su distancia a la lente (u) es igual a la proporción entre la altura de la imagen (i) y su distancia a la lente (v), lo que se traduce en que v/u = M, donde M es el factor de ampliación.Clasificación y Efectos de las Lentes en la Imagen
Las lentes se clasifican en convergentes (positivas) y divergentes (negativas). Las lentes convergentes son más gruesas en el centro y enfocan los rayos de luz en un punto, generando imágenes reales e invertidas. Las lentes divergentes, más delgadas en el centro, dispersan los rayos de luz y producen imágenes virtuales que no se pueden capturar directamente en un soporte físico. La distancia focal de una lente indica su capacidad para desviar la luz y depende tanto del índice de refracción del material como de la curvatura de la lente. En fotografía, la distancia focal influye en el tamaño aparente y la nitidez de la imagen capturada.Potencia Óptica y Composición de Objetivos Fotográficos
La potencia óptica de una lente se expresa en dioptrías, que es el recíproco de la distancia focal en metros. Así, una lente con una distancia focal de 500 mm tiene una potencia de 2 dioptrías (1/0.5). Los objetivos fotográficos modernos suelen ser sistemas compuestos por varios elementos ópticos diseñados para corregir aberraciones y mejorar la calidad de imagen. La distancia focal efectiva de un sistema óptico compuesto se determina midiendo desde el punto nodal posterior hasta el plano focal cuando el objetivo está enfocado a un objeto en el infinito.Luminosidad y Apertura en Fotografía
La luminosidad de una fotografía es proporcional al diámetro del haz de luz que entra por el objetivo y a la distancia focal del mismo. La apertura efectiva es el diámetro del haz de luz que puede pasar a través del diafragma de la lente. Una relación constante entre la apertura efectiva y la distancia focal asegura que diferentes objetivos produzcan imágenes con la misma luminosidad. La ley del cuadrado inverso también afecta la luminosidad: al reducir a la mitad el diámetro de la apertura, la cantidad de luz que pasa a través de ella disminuye a una cuarta parte, ya que la superficie de la apertura se reduce a la cuarta parte.Aplicaciones Prácticas de la Óptica en Fotografía
Los principios de la óptica fotográfica son esenciales para resolver problemas prácticos en fotografía. Por ejemplo, para capturar una imagen del mismo tamaño que el objeto, es necesario posicionar el objeto a una distancia calculada a partir de la distancia focal del objetivo. Otros desafíos incluyen determinar la distancia adecuada para proyectar una imagen de un tamaño específico desde un negativo, o calcular el tamaño de la imagen de un objeto a una distancia conocida de la lente. Estos cálculos se fundamentan en las relaciones entre las distancias conjugadas, la ampliación y la distancia focal de la lente en uso.
Mostrar más

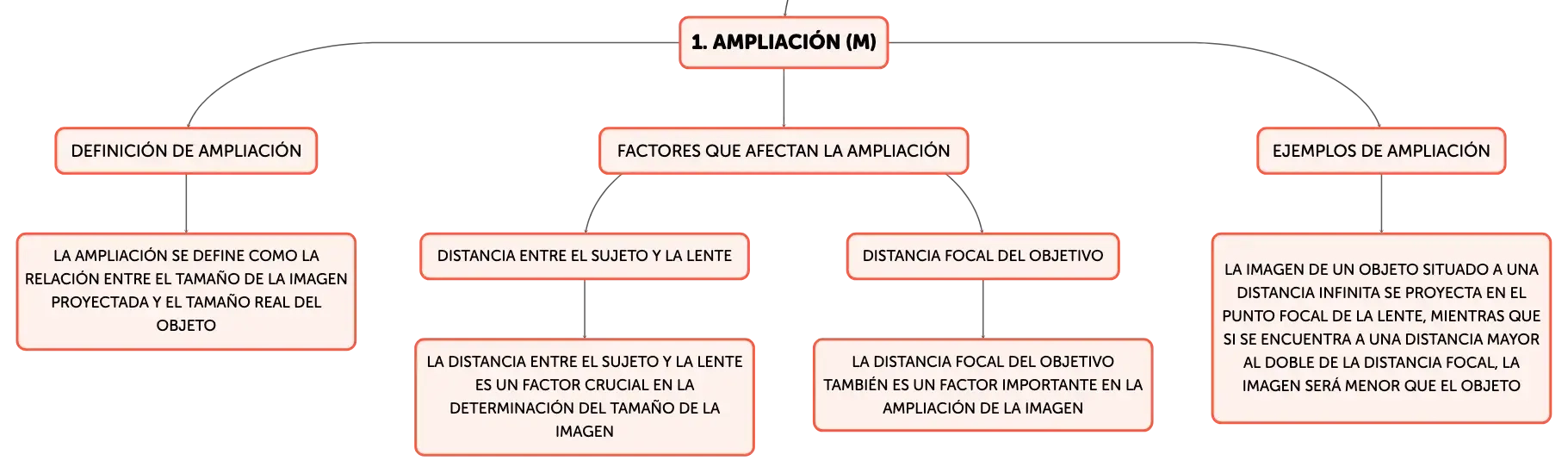

Ampliación (M)
Definición de ampliación
La ampliación se define como la relación entre el tamaño de la imagen proyectada y el tamaño real del objeto
Factores que afectan la ampliación
Distancia entre el sujeto y la lente
La distancia entre el sujeto y la lente es un factor crucial en la determinación del tamaño de la imagen
Distancia focal del objetivo
La distancia focal del objetivo también es un factor importante en la ampliación de la imagen
Ejemplos de ampliación
La imagen de un objeto situado a una distancia infinita se proyecta en el punto focal de la lente, mientras que si se encuentra a una distancia mayor al doble de la distancia focal, la imagen será menor que el objeto

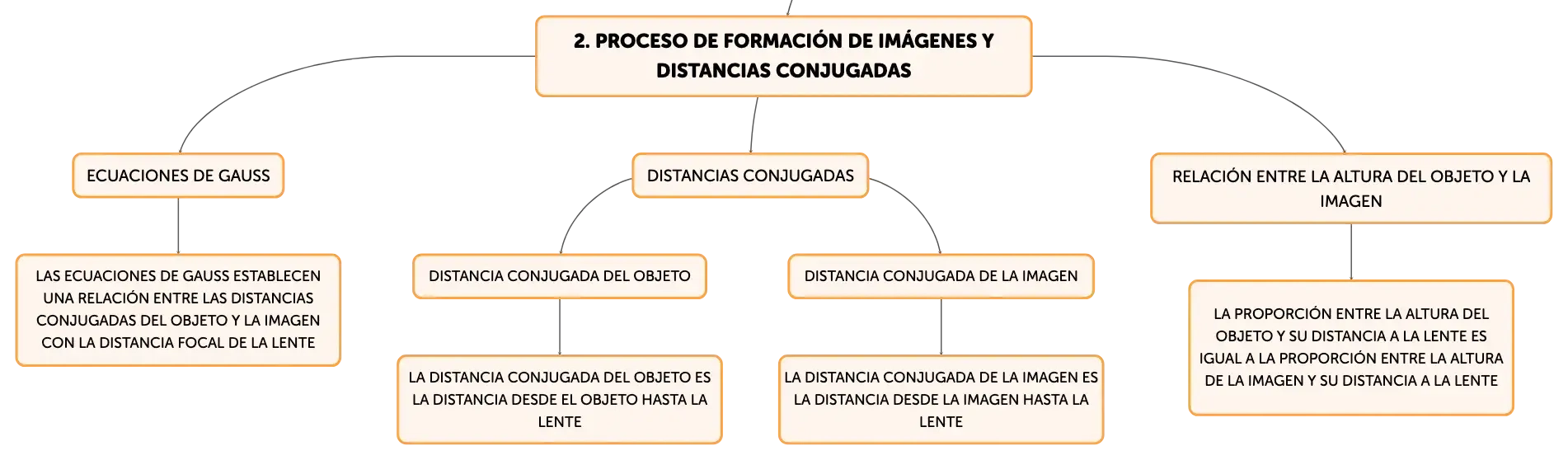

Proceso de Formación de Imágenes y Distancias Conjugadas
Ecuaciones de Gauss
Las ecuaciones de Gauss establecen una relación entre las distancias conjugadas del objeto y la imagen con la distancia focal de la lente
Distancias conjugadas
Distancia conjugada del objeto
La distancia conjugada del objeto es la distancia desde el objeto hasta la lente
Distancia conjugada de la imagen
La distancia conjugada de la imagen es la distancia desde la imagen hasta la lente
Relación entre la altura del objeto y la imagen
La proporción entre la altura del objeto y su distancia a la lente es igual a la proporción entre la altura de la imagen y su distancia a la lente

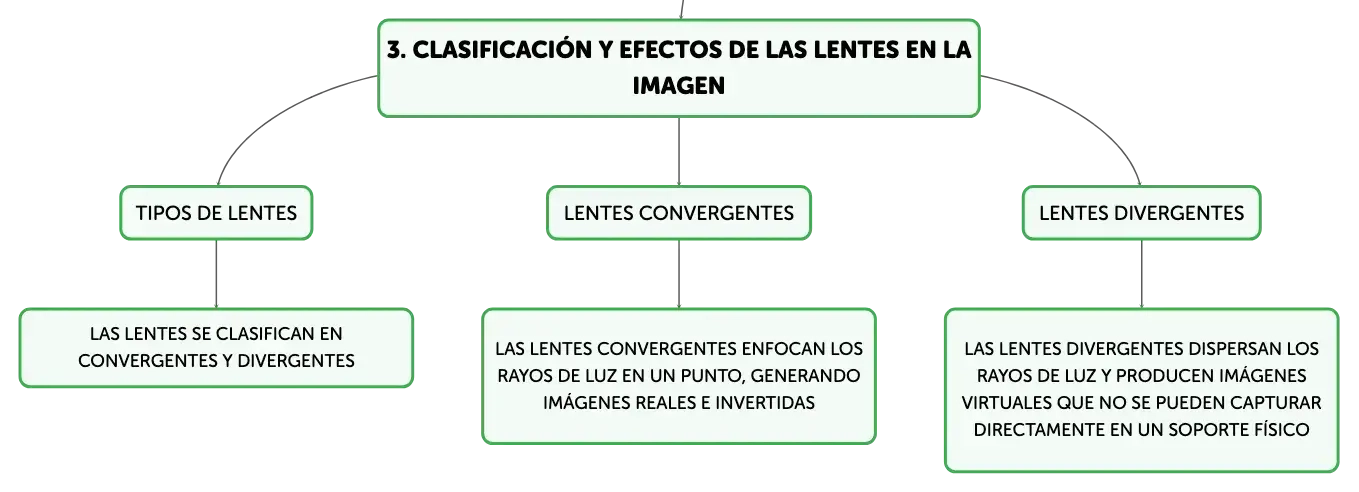

Clasificación y Efectos de las Lentes en la Imagen
Tipos de lentes
Las lentes se clasifican en convergentes y divergentes
Lentes convergentes
Las lentes convergentes enfocan los rayos de luz en un punto, generando imágenes reales e invertidas
Lentes divergentes
Las lentes divergentes dispersan los rayos de luz y producen imágenes virtuales que no se pueden capturar directamente en un soporte físico

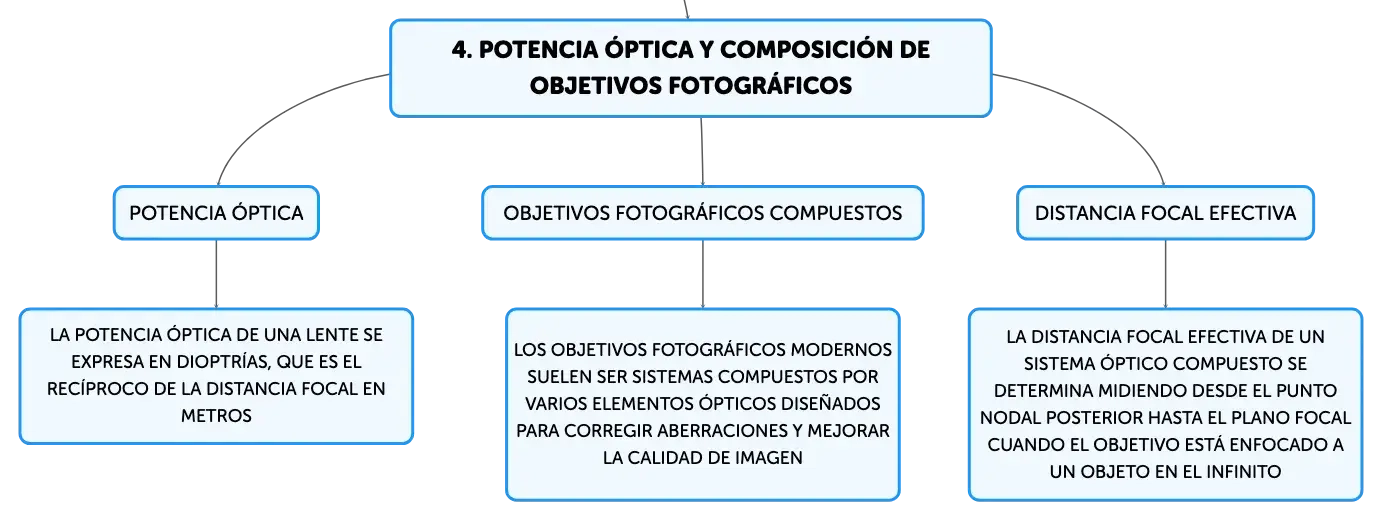

Potencia Óptica y Composición de Objetivos Fotográficos
Potencia óptica
La potencia óptica de una lente se expresa en dioptrías, que es el recíproco de la distancia focal en metros
Objetivos fotográficos compuestos
Los objetivos fotográficos modernos suelen ser sistemas compuestos por varios elementos ópticos diseñados para corregir aberraciones y mejorar la calidad de imagen
Distancia focal efectiva
La distancia focal efectiva de un sistema óptico compuesto se determina midiendo desde el punto nodal posterior hasta el plano focal cuando el objetivo está enfocado a un objeto en el infinito

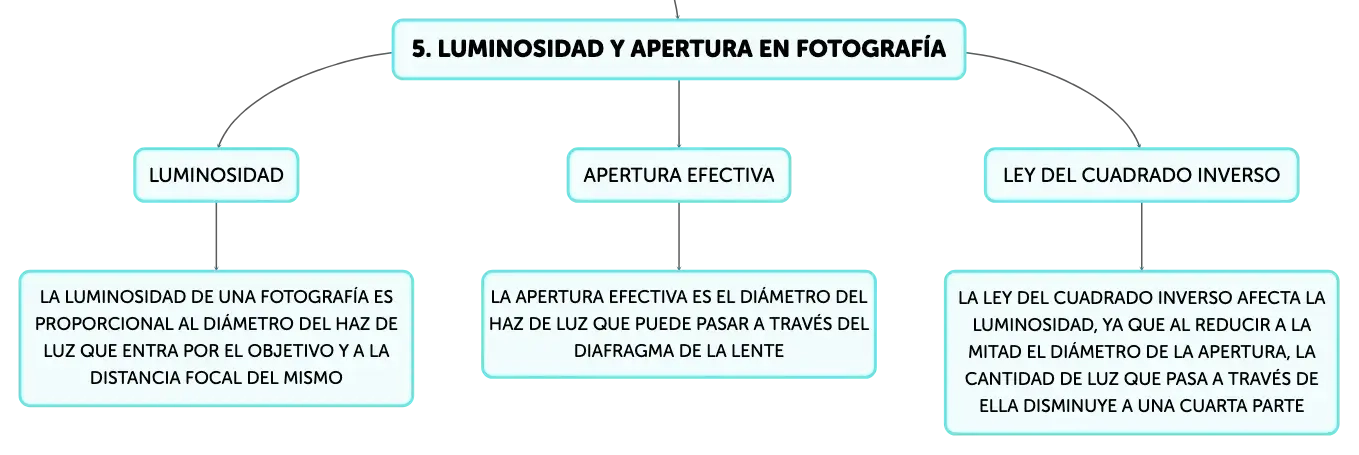

Luminosidad y Apertura en Fotografía
Luminosidad
La luminosidad de una fotografía es proporcional al diámetro del haz de luz que entra por el objetivo y a la distancia focal del mismo
Apertura efectiva
La apertura efectiva es el diámetro del haz de luz que puede pasar a través del diafragma de la lente
Ley del cuadrado inverso
La ley del cuadrado inverso afecta la luminosidad, ya que al reducir a la mitad el diámetro de la apertura, la cantidad de luz que pasa a través de ella disminuye a una cuarta parte

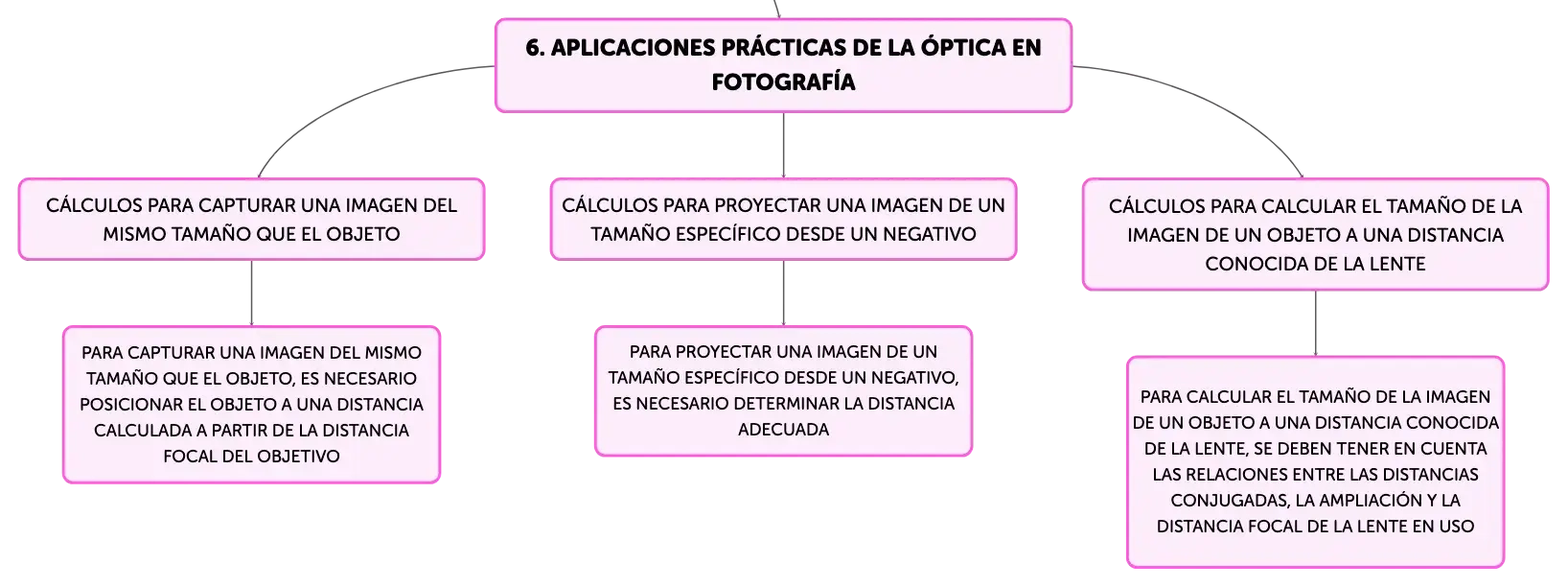

Aplicaciones Prácticas de la Óptica en Fotografía
Cálculos para capturar una imagen del mismo tamaño que el objeto
Para capturar una imagen del mismo tamaño que el objeto, es necesario posicionar el objeto a una distancia calculada a partir de la distancia focal del objetivo
Cálculos para proyectar una imagen de un tamaño específico desde un negativo
Para proyectar una imagen de un tamaño específico desde un negativo, es necesario determinar la distancia adecuada
Cálculos para calcular el tamaño de la imagen de un objeto a una distancia conocida de la lente
Para calcular el tamaño de la imagen de un objeto a una distancia conocida de la lente, se deben tener en cuenta las relaciones entre las distancias conjugadas, la ampliación y la distancia focal de la lente en uso
Fundamentos de Óptica en Fotografía
Aprende con las flashcards de Algor Education
Haz clic en las tarjetas para aprender más sobre el tema
00
La ______ ______ es una rama que explora la interacción de la luz con los elementos de una cámara para crear imágenes.
óptica
fotográfica
01
La fórmula para calcular la ampliación es M = I/O, donde M es ______ y no tiene ______.
adimensional
unidades
02
La ______ entre el sujeto y la lente, y la ______ focal del objetivo son determinantes en el tamaño de la imagen.
distancia
distancia
