Estructura y Función del Bloque de Cilindros en Motores de Combustión Interna
Mapa conceptual
El bloque de cilindros es fundamental en los motores de combustión interna, integrando cilindros y carcasa del cigüeñal. Se ha evolucionado de la fundición gris a aleaciones ligeras como el aluminio para mejorar eficiencia y rendimiento. Las camisas de cilindro, clasificadas en secas y húmedas, son clave en la reconstrucción de motores. La rectificación de cilindros desgastados es esencial para mantener la integridad y el rendimiento del motor.
Resumen
Esquema
Estructura y Función del Bloque de Cilindros en Motores de Combustión Interna
El bloque de cilindros es un componente crítico en los motores de combustión interna, diseñado para integrar los cilindros y la carcasa del cigüeñal en una estructura robusta. Tradicionalmente, se ha utilizado la fundición gris, una aleación de hierro con alto contenido de carbono y silicio, para su fabricación debido a su resistencia inherente a los esfuerzos mecánicos y térmicos generados durante la operación del motor. A pesar de su peso considerable y susceptibilidad a la corrosión, los bloques de hierro fundido ofrecen la ventaja de ser rectificados y pulidos para restaurar la superficie de los cilindros, permitiendo así un deslizamiento eficiente de los pistones.Innovaciones en Bloques de Motor con Aleaciones Ligeras
En la búsqueda de eficiencia y rendimiento, los fabricantes han desarrollado bloques de motor utilizando aleaciones ligeras como el aluminio, que ofrecen una mejor relación peso-potencia y resistencia a la corrosión en comparación con la fundición gris. Estos bloques de aluminio requieren la instalación de camisas de cilindro de acero de alta calidad para proporcionar una superficie resistente al desgaste, capaz de soportar las altas presiones y temperaturas del motor. Además, las aleaciones de aluminio mejoran la disipación del calor y reducen el peso total del motor, contribuyendo a una mayor eficiencia y rendimiento del vehículo.Diseño Integral del Bloque de Cilindros
El bloque de cilindros, siendo la parte más grande del motor, presenta un diseño intrincado que debe albergar múltiples componentes mecánicos. Además de los cilindros y el cigüeñal, a menudo incluye el eje de levas y los ejes de balanceo para mejorar la suavidad de funcionamiento del motor. También proporciona alojamientos para sistemas auxiliares como la bomba de agua, el alternador, la bomba de la dirección asistida y el compresor del aire acondicionado, así como para los engranajes y cadenas que componen el sistema de distribución de válvulas, asegurando una operación sincronizada y eficiente.Clasificación y Montaje de Camisas de Cilindro
Las camisas de cilindro, esenciales para la reconstrucción y reparación de bloques de motor, se clasifican en dos categorías: secas y húmedas. Las camisas secas se insertan en los orificios del bloque sin contacto con el líquido refrigerante, siendo una solución efectiva para restaurar motores con desgaste. Las camisas húmedas, en contacto directo con el refrigerante, son típicas en bloques de aleaciones ligeras y requieren un sellado meticuloso para prevenir fugas. Ambos tipos de camisas están diseñadas para ser reemplazables en caso de daño o desgaste excesivo, y algunas camisas húmedas permiten rectificaciones para extender su vida útil.Inspección y Rectificación de Cilindros Desgastados
La evaluación del desgaste de los cilindros implica mediciones precisas en múltiples puntos y direcciones para identificar conicidad y ovalización, así como la inspección visual de la superficie para detectar rayaduras y otros defectos. Cuando el desgaste excede las tolerancias permitidas, se procede al mecanizado de los cilindros, que puede incluir la rectificación hasta alcanzar una medida mayor, permitiendo la instalación de pistones de mayor tamaño. Este proceso es vital para restaurar la integridad de la superficie del cilindro y asegurar el rendimiento óptimo del motor.
Mostrar más

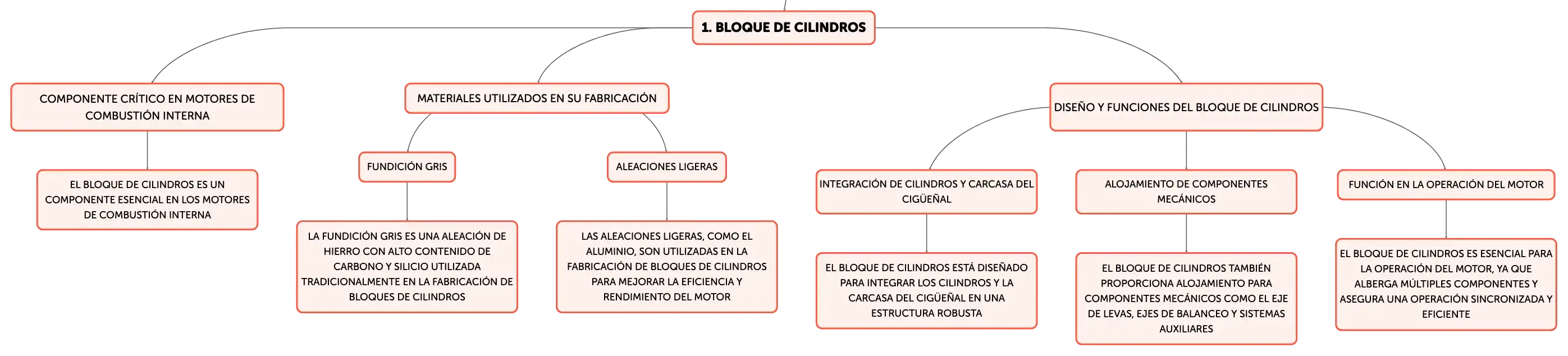

Bloque de cilindros
Componente crítico en motores de combustión interna
El bloque de cilindros es un componente esencial en los motores de combustión interna
Materiales utilizados en su fabricación
Fundición gris
La fundición gris es una aleación de hierro con alto contenido de carbono y silicio utilizada tradicionalmente en la fabricación de bloques de cilindros
Aleaciones ligeras
Las aleaciones ligeras, como el aluminio, son utilizadas en la fabricación de bloques de cilindros para mejorar la eficiencia y rendimiento del motor
Diseño y funciones del bloque de cilindros
Integración de cilindros y carcasa del cigüeñal
El bloque de cilindros está diseñado para integrar los cilindros y la carcasa del cigüeñal en una estructura robusta
Alojamiento de componentes mecánicos
El bloque de cilindros también proporciona alojamiento para componentes mecánicos como el eje de levas, ejes de balanceo y sistemas auxiliares
Función en la operación del motor
El bloque de cilindros es esencial para la operación del motor, ya que alberga múltiples componentes y asegura una operación sincronizada y eficiente

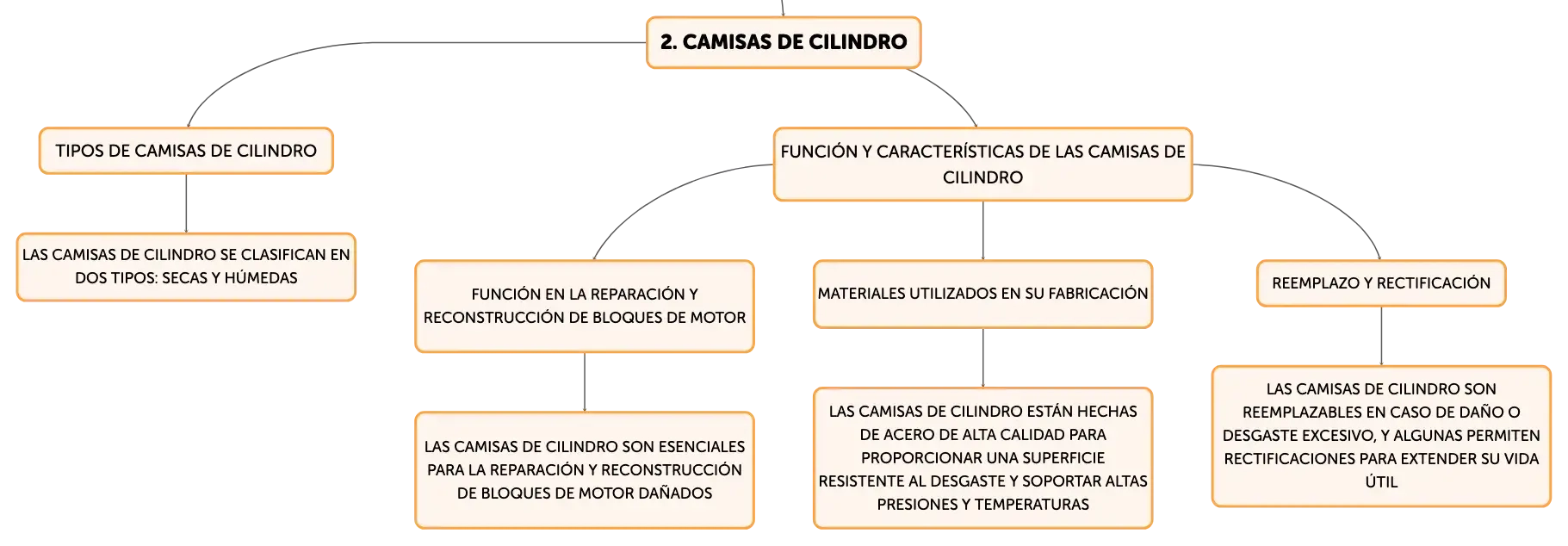

Camisas de cilindro
Tipos de camisas de cilindro
Las camisas de cilindro se clasifican en dos tipos: secas y húmedas
Función y características de las camisas de cilindro
Función en la reparación y reconstrucción de bloques de motor
Las camisas de cilindro son esenciales para la reparación y reconstrucción de bloques de motor dañados
Materiales utilizados en su fabricación
Las camisas de cilindro están hechas de acero de alta calidad para proporcionar una superficie resistente al desgaste y soportar altas presiones y temperaturas
Reemplazo y rectificación
Las camisas de cilindro son reemplazables en caso de daño o desgaste excesivo, y algunas permiten rectificaciones para extender su vida útil
Inspección y rectificación de cilindros desgastados
Evaluación del desgaste de los cilindros
La evaluación del desgaste de los cilindros implica mediciones precisas y una inspección visual para identificar conicidad, ovalización y otros defectos
Proceso de rectificación de cilindros
Cuando el desgaste excede las tolerancias permitidas, se procede al mecanizado de los cilindros para restaurar su integridad y asegurar el rendimiento óptimo del motor
Estructura y Función del Bloque de Cilindros en Motores de Combustión Interna
Aprende con las flashcards de Algor Education
Haz clic en las tarjetas para aprender más sobre el tema
00
El componente crítico en los ______ de ______ interna, que integra los cilindros y la carcasa del cigüeñal, es conocido como el bloque de cilindros.
motores
combustión
01
Función de las camisas de cilindro de acero
Proporcionan una superficie resistente al desgaste en bloques de aluminio, soportando altas presiones y temperaturas.
02
Beneficio de la disipación de calor en aleaciones de aluminio
Mejora el rendimiento del motor al mantener temperaturas operativas óptimas y evitar el sobrecalentamiento.
