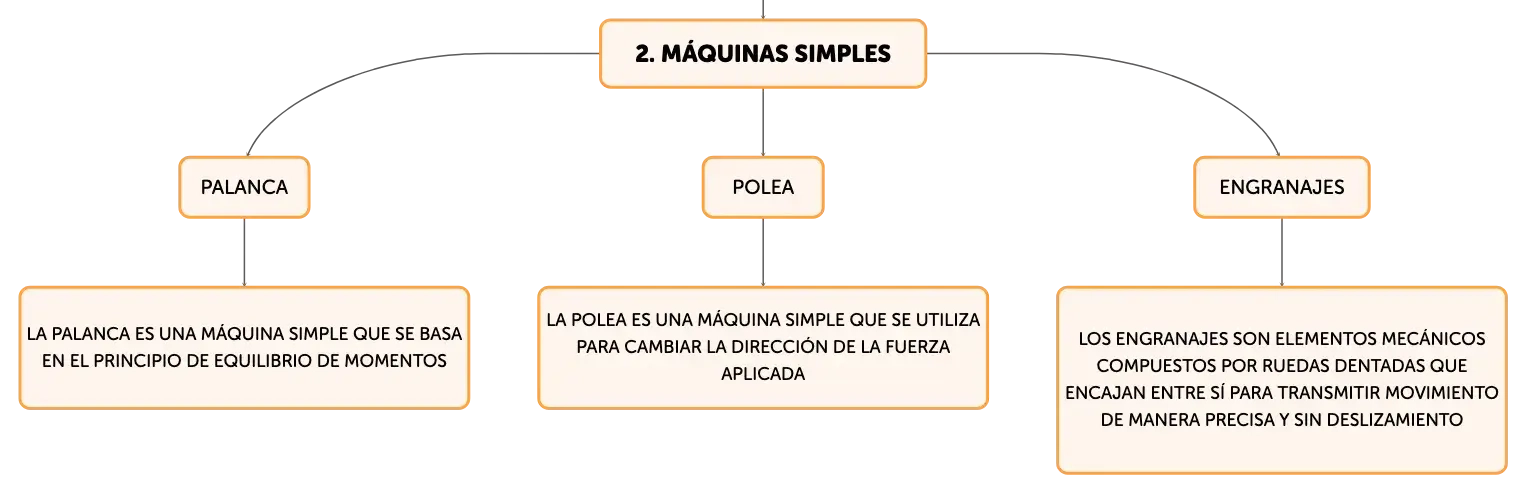

Mapa conceptual

Algorino

Edición disponible

Los mecanismos y máquinas simples son esenciales en la mecánica clásica para la transmisión de movimientos y fuerzas. Palancas, poleas, engranajes y otros elementos permiten modificar la magnitud y dirección de las fuerzas, optimizando el trabajo mecánico. La eficiencia de estos sistemas se basa en principios como el equilibrio de momentos y la conservación de la energía, fundamentales para el diseño de herramientas y maquinaria en ingeniería.

Resumen

Esquema

Tipos de Mecanismos y Máquinas Simples

En la mecánica clásica, es esencial entender los diversos tipos de mecanismos y máquinas simples que hacen posible la transmisión eficiente de movimientos y fuerzas. Los mecanismos se categorizan en función del tipo de movimiento que transmiten, incluyendo la transmisión lineal, la transmisión circular, la conversión de movimiento lineal a circular y viceversa. Las máquinas simples, como la palanca, la polea, el plano inclinado, la cuña y el tornillo, son herramientas fundamentales que facilitan la modificación de la magnitud y dirección de las fuerzas. Estas máquinas pueden amplificar la fuerza aplicada, como en el caso de la palanca y el polipasto, o incrementar el desplazamiento, como en las bicicletas y las ruedas. Existe una relación inversa entre la fuerza y el desplazamiento en las máquinas simples: al reducir la fuerza necesaria para mover un objeto, se incrementa el desplazamiento requerido y viceversa, lo cual se explica mediante el principio de conservación de la energía.

Colección de máquinas simples sobre superficie de madera con palanca, polea, plano inclinado con esfera, tornillo y cuña metálica.

Principios de la Palanca y Sistemas de Poleas

La palanca es una máquina simple que se basa en el principio de equilibrio de momentos, donde una barra rígida gira alrededor de un punto de apoyo o fulcro. Dependiendo de la ubicación del fulcro, la resistencia y el punto de aplicación de la fuerza, las palancas se clasifican en tres tipos: de primer género, con el fulcro entre la fuerza y la resistencia; de segundo género, con la resistencia entre la fuerza y el fulcro; y de tercer género, con la fuerza entre la resistencia y el fulcro. La ley de la palanca, que se formula como F1·d1 = F2·d2, indica que un brazo de palanca más largo permite levantar una carga con menos fuerza, pero requiere un mayor desplazamiento. Las poleas, por otro lado, pueden ser fijas o móviles y se utilizan para cambiar la dirección de la fuerza aplicada. Los sistemas de poleas compuestos, como los polipastos, disminuyen la fuerza necesaria para elevar una carga, pero aumentan el desplazamiento de la cuerda en proporción directa a la ventaja mecánica obtenida.

Transmisión Circular y Relación de Transmisión

La transmisión circular se logra mediante elementos como ruedas de fricción, poleas con correa o cadenas, donde el movimiento se transmite por el contacto directo entre las superficies. La relación de transmisión (i), que se define como la velocidad angular del eje conducido dividida por la velocidad angular del eje conductor, es un parámetro clave en el diseño de estos sistemas. Un sistema es considerado multiplicador si la polea o rueda conducida es más pequeña que la conductora, resultando en una mayor velocidad angular, y reductor si es más grande, disminuyendo la velocidad angular. Los trenes de poleas o engranajes pueden combinar múltiples pares de estos elementos para lograr la relación de transmisión deseada, calculada a partir de los diámetros o número de dientes de las ruedas o engranajes involucrados.

Engranajes y su Función en la Transmisión de Movimiento

Los engranajes son elementos mecánicos compuestos por ruedas dentadas que encajan entre sí para transmitir movimiento de manera precisa y sin deslizamiento. La relación de transmisión en sistemas de engranajes se determina por la relación entre el número de dientes del engranaje conductor y el conducido. Los trenes de engranajes pueden ser simples, con dos ruedas dentadas, o compuestos, con múltiples engranajes interconectados, y permiten transmitir el movimiento de un eje a otro. Los engranajes helicoidales y cónicos son variantes que posibilitan la transmisión de movimiento entre ejes no paralelos, mientras que los sistemas de engranajes con cadena son útiles para transmitir potencia y movimiento a largas distancias o en condiciones donde la alineación precisa es difícil de mantener.

Transformación de Movimiento en Mecanismos

La transformación de movimiento es un aspecto crucial en la ingeniería mecánica y se realiza a través de mecanismos especializados. El mecanismo de piñón-cremallera convierte el movimiento rotativo del piñón en movimiento lineal de la cremallera, y es ampliamente utilizado en sistemas de dirección de vehículos y en ferrocarriles de cremallera. La manivela, por su parte, transforma el movimiento rotativo en lineal y viceversa. Cuando se combina con una biela, se forma el mecanismo de biela-manivela, esencial en motores de combustión interna y maquinaria industrial. Los cigüeñales y bielas son sistemas que utilizan múltiples mecanismos de biela-manivela conectados a un eje común, proporcionando una conversión eficiente de movimiento. Las excéntricas y levas son discos con perfiles no circulares que, al girar, mueven un seguidor en un patrón específico, lo que es fundamental para el funcionamiento de válvulas y otros dispositivos que requieren movimientos precisos y repetitivos.
