El Sistema Eléctrico de Potencia

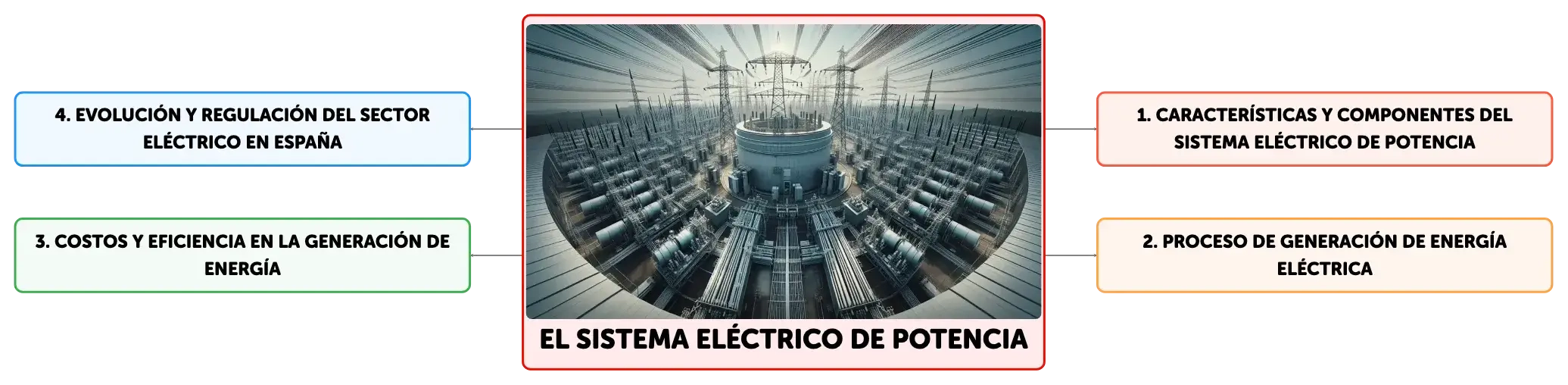

Mapa conceptual
El sistema eléctrico de potencia es vital para la sociedad, incluyendo la generación, transmisión y distribución de energía eléctrica. Se detalla el proceso de generación, la eficiencia y costos asociados, así como la evolución y regulación en España, destacando el crecimiento de las energías renovables y la planificación para satisfacer la demanda energética.
Resumen
Esquema
Características y Componentes del Sistema Eléctrico de Potencia
El sistema eléctrico de potencia es una infraestructura crítica que abarca la generación, transmisión, distribución y consumo de energía eléctrica. Es esencial para la sociedad moderna, ya que la electricidad es un recurso que debe generarse en el momento en que se demanda, debido a las limitaciones actuales en su almacenamiento a gran escala. La electricidad se desplaza a través de una red de líneas eléctricas, obedeciendo principios fundamentales como las leyes de Kirchhoff, y su gestión se basa en la premisa de que la generación debe ser igual a la suma de la demanda y las pérdidas del sistema. Los componentes clave del sistema incluyen plantas generadoras de energía, que pueden ser de gran escala como centrales térmicas o nucleares, o más pequeñas como parques eólicos y solares; redes de transmisión de alta tensión que transportan la energía a largas distancias; subestaciones que transforman los niveles de tensión; y redes de distribución que llevan la electricidad a los consumidores finales, quienes se conectan a la red en diferentes niveles de tensión de acuerdo con su demanda energética.Proceso de Generación de Energía Eléctrica
La generación de energía eléctrica se realiza en generadores o alternadores, donde se induce una corriente eléctrica al hacer girar una bobina en un campo magnético. En las centrales eléctricas, se utilizan generadores síncronos de gran tamaño, que producen campos magnéticos mediante electroimanes alimentados por corriente continua. La energía mecánica necesaria para mover la bobina proviene de diferentes fuentes de energía primaria, como la hidráulica, térmica, nuclear o renovable, que se convierte en energía mecánica y posteriormente en eléctrica. Las centrales se clasifican en convencionales, que utilizan combustibles fósiles o nucleares, y renovables, que aprovechan recursos inagotables como el viento, el sol o el agua. La elección de la tecnología depende de factores como la disponibilidad de recursos, el impacto ambiental y la economía de la generación.Costos y Eficiencia en la Generación de Energía
La generación de energía eléctrica implica costos fijos, asociados con la inversión en infraestructura y capacidad instalada, y costos variables, que dependen del consumo de energía primaria y del mantenimiento de la planta. La eficiencia de una central eléctrica se mide por su capacidad para generar energía de manera óptima durante el mayor número de horas posibles al menor costo. La representación gráfica de los costos anuales por kilovatio instalado en función de las horas de operación permite identificar la tecnología más adecuada para cada perfil de demanda. Las tecnologías de base operan de manera continua, mientras que las de punta se utilizan para satisfacer picos de demanda, y las intermedias se sitúan entre ambas.Evolución y Regulación del Sector Eléctrico en España
En España, la capacidad instalada del sector eléctrico ha experimentado un crecimiento significativo, con un incremento en la proporción de energías renovables, destacando la energía solar fotovoltaica y la eólica. Castilla y León es una comunidad autónoma líder en capacidad renovable, con la energía eólica como su principal fuente. La regulación del sector eléctrico español ha evolucionado para promover la integración de energías renovables, con leyes y decretos que establecen un marco retributivo específico para estas tecnologías, incentivando su desarrollo y garantizando su viabilidad económica.Transporte y Distribución de la Energía Eléctrica
La red de transporte de energía eléctrica es esencial para conectar los centros de producción con los puntos de consumo y para mantener el equilibrio entre la oferta y la demanda. Esta red, de alta tensión y configuración mallada, incluye líneas de transmisión, subestaciones y transformadores que ajustan los niveles de tensión. En España, Red Eléctrica de España (REE) es la entidad encargada de la red de transporte y su operación. La red de distribución lleva la energía desde las subestaciones hasta los consumidores finales a través de redes de menor tensión. Las empresas distribuidoras gestionan estas redes y son responsables de la calidad del suministro, que se mide en términos de continuidad y calidad de la onda eléctrica, y está regulada por normativas específicas.Cobertura de la Demanda y Planificación del Sistema Eléctrico
La planificación del sistema eléctrico busca satisfacer la demanda de energía de manera confiable y eficiente. Se requiere que las distintas tecnologías generadoras operen el número óptimo de horas y que existan grupos de generación capaces de ajustarse rápidamente a las variaciones de la demanda. La reserva de potencia es crucial para asegurar la cobertura ante cualquier eventualidad. La curva de carga, que representa la demanda de potencia a lo largo de un año, es una herramienta fundamental en la planificación, ya que muestra las horas en que se requiere cierto nivel de potencia y facilita la optimización del mix energético y la gestión de las infraestructuras de generación y transmisión.
Mostrar más

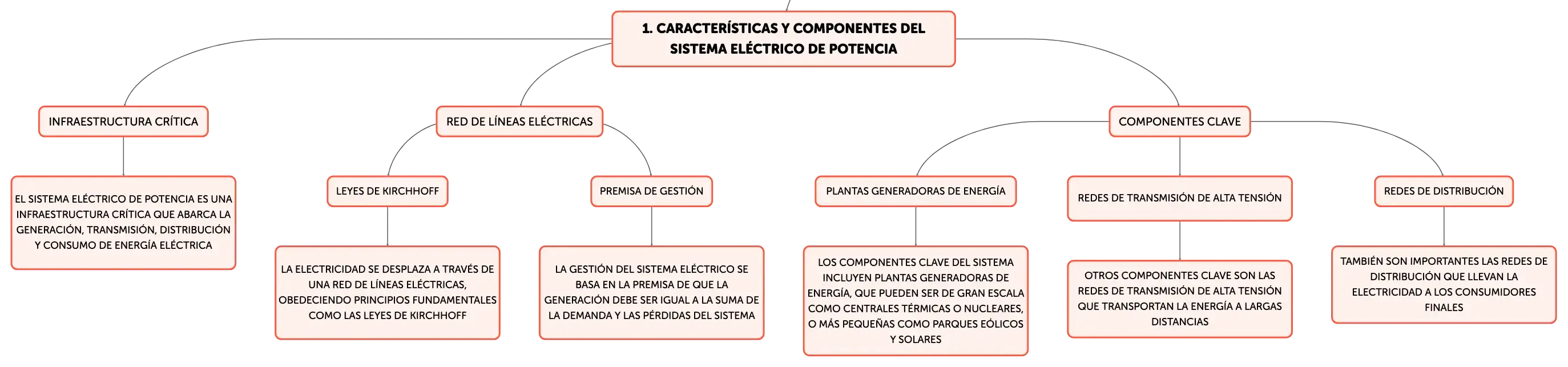

Características y Componentes del Sistema Eléctrico de Potencia
Infraestructura crítica
El sistema eléctrico de potencia es una infraestructura crítica que abarca la generación, transmisión, distribución y consumo de energía eléctrica
Red de líneas eléctricas
Leyes de Kirchhoff
La electricidad se desplaza a través de una red de líneas eléctricas, obedeciendo principios fundamentales como las leyes de Kirchhoff
Premisa de gestión
La gestión del sistema eléctrico se basa en la premisa de que la generación debe ser igual a la suma de la demanda y las pérdidas del sistema
Componentes clave
Plantas generadoras de energía
Los componentes clave del sistema incluyen plantas generadoras de energía, que pueden ser de gran escala como centrales térmicas o nucleares, o más pequeñas como parques eólicos y solares
Redes de transmisión de alta tensión
Otros componentes clave son las redes de transmisión de alta tensión que transportan la energía a largas distancias
Redes de distribución
También son importantes las redes de distribución que llevan la electricidad a los consumidores finales
Proceso de Generación de Energía Eléctrica
Generadores o alternadores
La generación de energía eléctrica se realiza en generadores o alternadores, donde se induce una corriente eléctrica al hacer girar una bobina en un campo magnético
Fuentes de energía primaria
Centrales convencionales
Las centrales se clasifican en convencionales, que utilizan combustibles fósiles o nucleares
Centrales renovables
También existen centrales renovables que aprovechan recursos inagotables como el viento, el sol o el agua
Tecnología y factores de elección
La elección de la tecnología depende de factores como la disponibilidad de recursos, el impacto ambiental y la economía de la generación

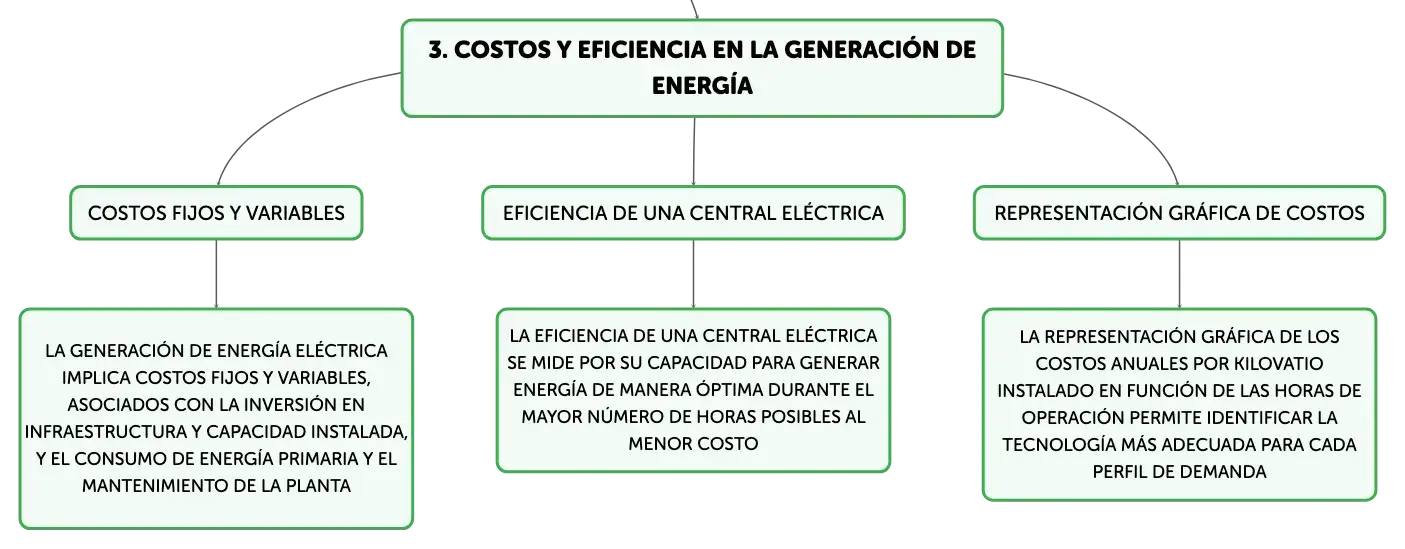

Costos y Eficiencia en la Generación de Energía
Costos fijos y variables
La generación de energía eléctrica implica costos fijos y variables, asociados con la inversión en infraestructura y capacidad instalada, y el consumo de energía primaria y el mantenimiento de la planta
Eficiencia de una central eléctrica
La eficiencia de una central eléctrica se mide por su capacidad para generar energía de manera óptima durante el mayor número de horas posibles al menor costo
Representación gráfica de costos
La representación gráfica de los costos anuales por kilovatio instalado en función de las horas de operación permite identificar la tecnología más adecuada para cada perfil de demanda

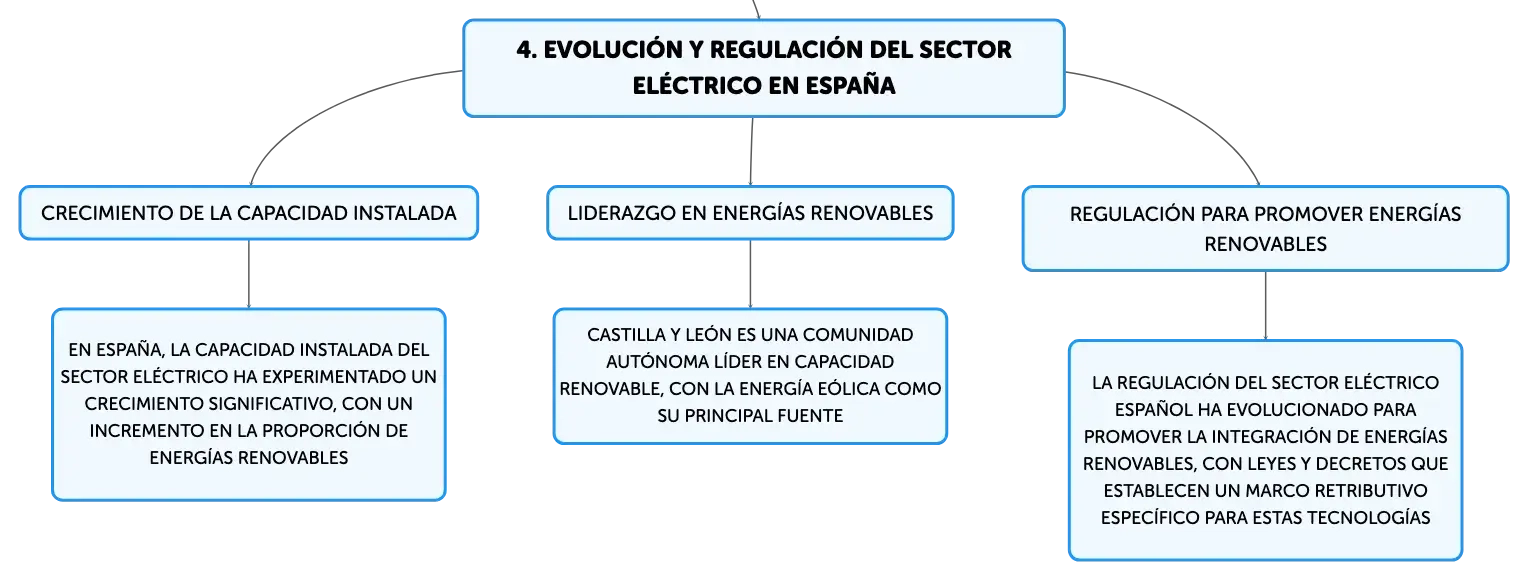

Evolución y Regulación del Sector Eléctrico en España
Crecimiento de la capacidad instalada
En España, la capacidad instalada del sector eléctrico ha experimentado un crecimiento significativo, con un incremento en la proporción de energías renovables
Liderazgo en energías renovables
Castilla y León es una comunidad autónoma líder en capacidad renovable, con la energía eólica como su principal fuente
Regulación para promover energías renovables
La regulación del sector eléctrico español ha evolucionado para promover la integración de energías renovables, con leyes y decretos que establecen un marco retributivo específico para estas tecnologías
El Sistema Eléctrico de Potencia
Aprende con las flashcards de Algor Education
Haz clic en las tarjetas para aprender más sobre el tema
00
La infraestructura que incluye la generación, transmisión y distribución de ______ se conoce como sistema eléctrico de potencia.
energía eléctrica
01
La electricidad es un recurso que se debe generar en el instante que se ______ por las limitaciones en su almacenamiento.
demanda
02
La gestión del sistema eléctrico se basa en que la generación debe ser igual a la ______ más las pérdidas del sistema.
demanda
