Dimensionamiento y Presupuesto en Proyectos Eléctricos Industriales

El diseño de un proyecto eléctrico industrial inicia con el dimensionamiento preciso del sistema eléctrico, que debe ser adecuado para las demandas de las cargas y el sistema de iluminación previstos. Este paso es fundamental y exige un análisis detallado de las características de los componentes de la red eléctrica, tales como transformadores, paneles de distribución y centros de control de motores. La creación de un esquema preliminar es útil para visualizar las cargas y la iluminación requerida, lo que facilita una planificación más eficiente y la identificación de los dispositivos y sus especificaciones técnicas, incluyendo máquinas industriales y equipos de proceso.

Técnico con casco de seguridad y guantes manipula cables de colores en instalación eléctrica industrial, con herramientas y paneles al fondo.

Selección de Topología y Materiales para la Instalación Eléctrica

Tras el dimensionamiento, se selecciona la topología de la red eléctrica, que puede ser en anillo, radial o lineal, en función de las necesidades del proyecto. Esta decisión afecta la cantidad y tipo de materiales necesarios, como tubería conduit y cableado. La topología elegida determina la longitud y las características de los materiales, así como su disposición en la instalación. Es crucial considerar la ubicación de la acometida eléctrica y del panel de distribución principal, las especificaciones de los conductores, la cantidad y tipo de tubería conduit, el calibre y la longitud del cableado, y el número de cajas de conexión para iluminación, tomas de corriente y interruptores.

Elaboración de Planos Arquitectónicos y Especificaciones Técnicas

Con la información recabada, se elaboran los planos arquitectónicos, que muestran la ubicación y las especificaciones técnicas de cada componente del sistema eléctrico. Estos planos son esenciales para la implementación adecuada del proyecto y deben incluir detalles como el sistema de puesta a tierra y la disposición de los elementos para evitar interferencias. También se deben detallar los calibres de los cables según las cargas que soportarán y la distancia al panel de distribución principal, siguiendo las normativas y recomendaciones para el uso seguro y eficiente de los materiales eléctricos.

Cotización y Selección de Materiales Eléctricos

La etapa de cotización es crucial para alinear el proyecto con el presupuesto disponible. Se deben obtener cotizaciones de varios proveedores para comparar precios y seleccionar materiales que se ajusten al presupuesto sin sacrificar la calidad. Es importante elegir productos que cumplan con las Normas Oficiales Mexicanas para asegurar la seguridad de la instalación. Se debe calcular la cantidad de tomas de corriente, interruptores y luminarias necesarias, optando por aquellos que ofrezcan un equilibrio óptimo entre calidad y costo.

Consideraciones Logísticas en la Adquisición de Materiales

La disponibilidad de los materiales es un aspecto crítico que puede influir en el cronograma del proyecto. Es necesario verificar los plazos de entrega, ya sea que el material esté en stock o requiera un pedido especial. También se debe tener en cuenta el origen de los materiales, ya que los tiempos de entrega pueden variar significativamente entre productos nacionales e importados. Las opciones de entrega y las condiciones de pago son importantes y deben ser discutidas con los proveedores, considerando desde la recogida en tienda hasta la entrega a domicilio, y las modalidades de pago que pueden incluir diversas opciones como pago al contado, financiamiento o pagos diferidos.

Implementación y Gestión de la Instalación Eléctrica

Con todos los materiales adquiridos y las especificaciones técnicas definidas, se procede a la implementación de la instalación eléctrica. Es imperativo que el trabajo sea llevado a cabo por profesionales certificados para asegurar el cumplimiento de las normativas y estándares de seguridad. La gestión de la instalación debe ser meticulosa, con una planificación detallada y supervisión continua para asegurar la adherencia a las especificaciones técnicas y el cumplimiento de los plazos. Documentar cada etapa del proceso es crucial para la presentación y validación final del proyecto.

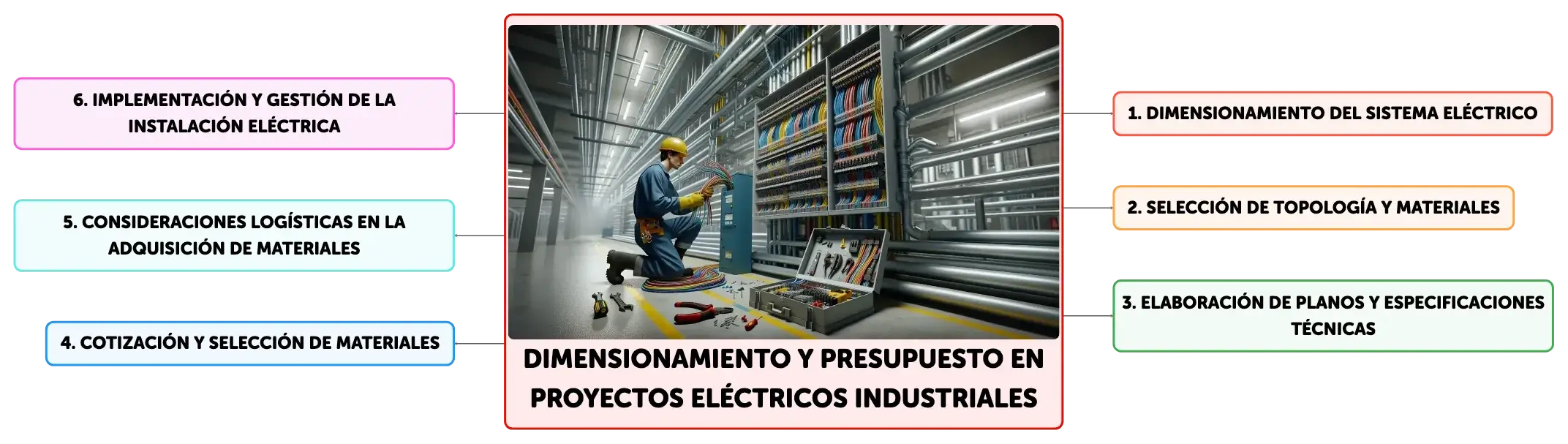

Dimensionamiento y Presupuesto en Proyectos Eléctricos Industriales

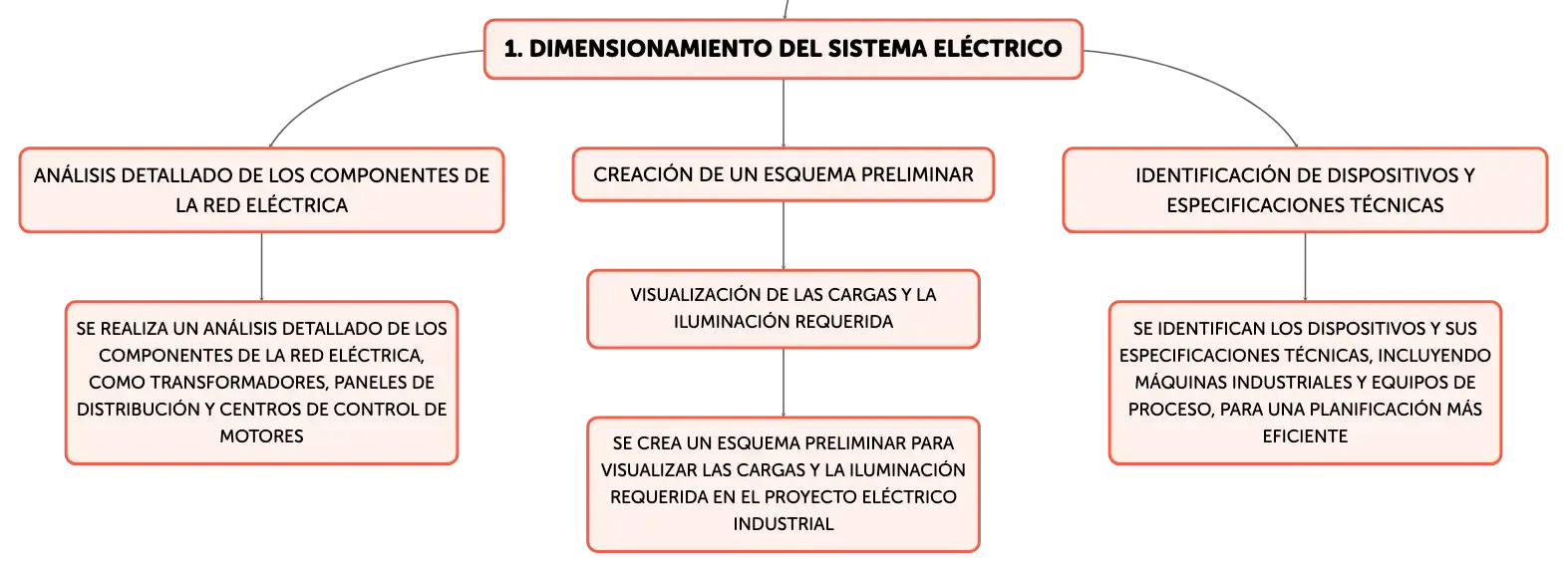

Dimensionamiento del sistema eléctrico

Análisis detallado de los componentes de la red eléctrica

Se realiza un análisis detallado de los componentes de la red eléctrica, como transformadores, paneles de distribución y centros de control de motores

Creación de un esquema preliminar

Visualización de las cargas y la iluminación requerida

Se crea un esquema preliminar para visualizar las cargas y la iluminación requerida en el proyecto eléctrico industrial

Identificación de dispositivos y especificaciones técnicas

Se identifican los dispositivos y sus especificaciones técnicas, incluyendo máquinas industriales y equipos de proceso, para una planificación más eficiente

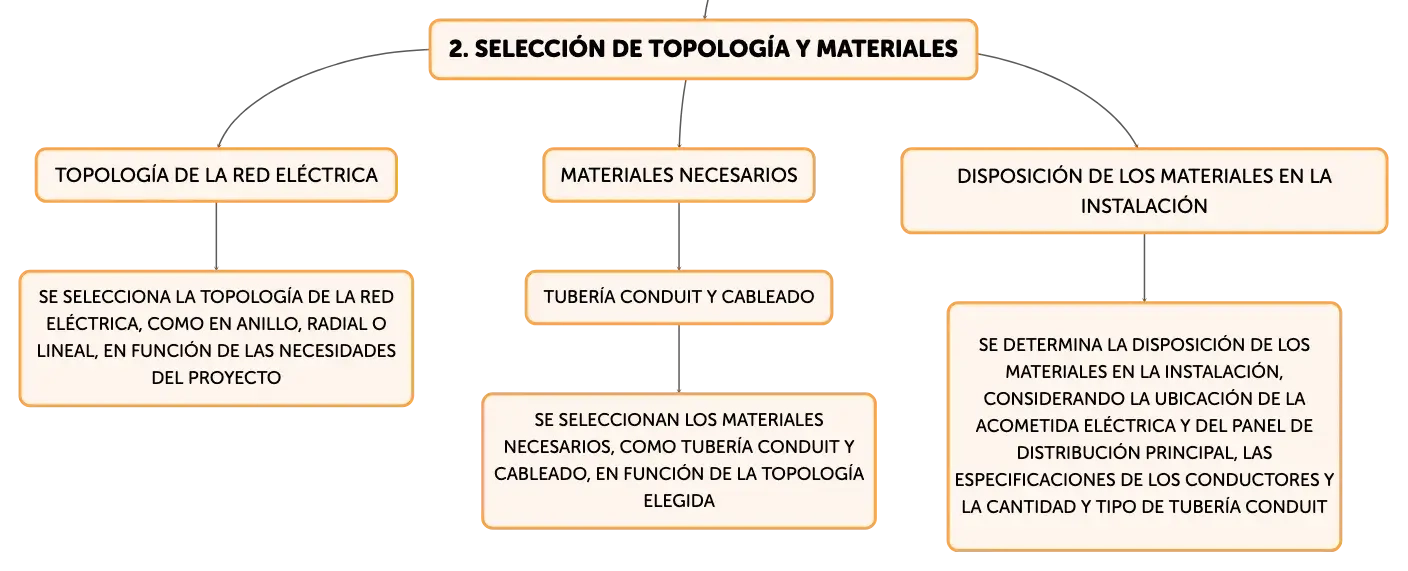

Selección de topología y materiales

Topología de la red eléctrica

Se selecciona la topología de la red eléctrica, como en anillo, radial o lineal, en función de las necesidades del proyecto

Materiales necesarios

Tubería conduit y cableado

Se seleccionan los materiales necesarios, como tubería conduit y cableado, en función de la topología elegida

Disposición de los materiales en la instalación

Se determina la disposición de los materiales en la instalación, considerando la ubicación de la acometida eléctrica y del panel de distribución principal, las especificaciones de los conductores y la cantidad y tipo de tubería conduit

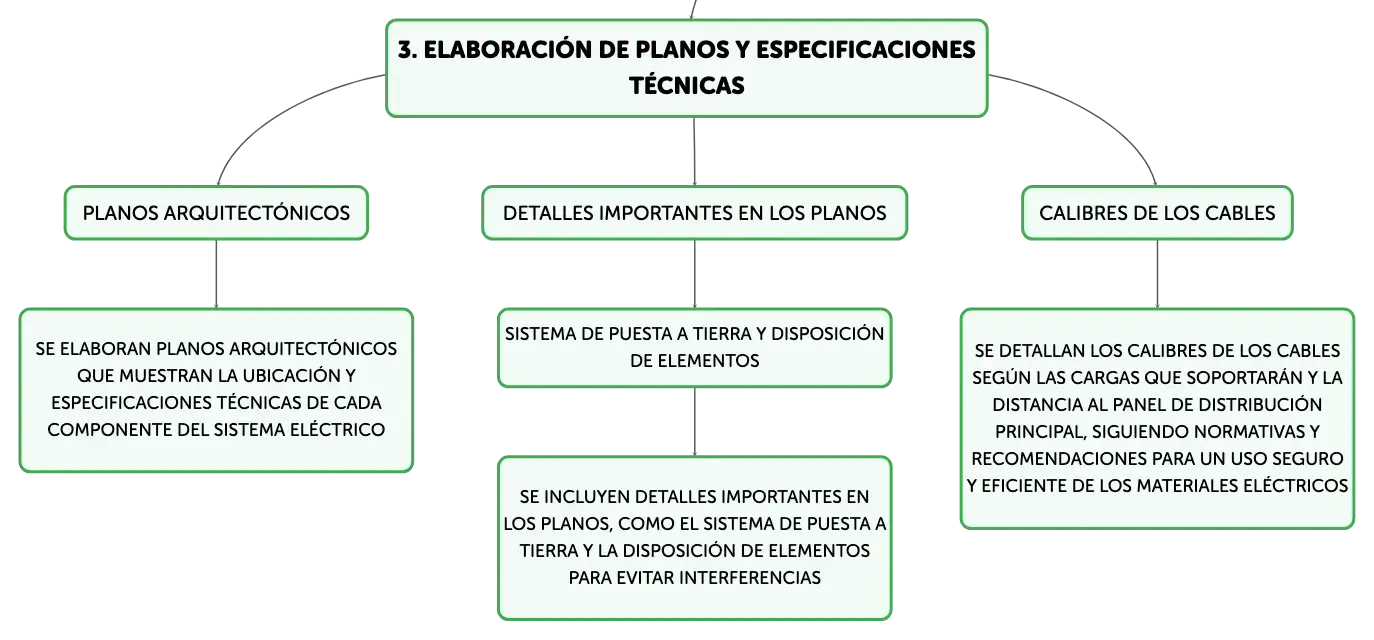

Elaboración de planos y especificaciones técnicas

Planos arquitectónicos

Se elaboran planos arquitectónicos que muestran la ubicación y especificaciones técnicas de cada componente del sistema eléctrico

Detalles importantes en los planos

Sistema de puesta a tierra y disposición de elementos

Se incluyen detalles importantes en los planos, como el sistema de puesta a tierra y la disposición de elementos para evitar interferencias

Calibres de los cables

Se detallan los calibres de los cables según las cargas que soportarán y la distancia al panel de distribución principal, siguiendo normativas y recomendaciones para un uso seguro y eficiente de los materiales eléctricos

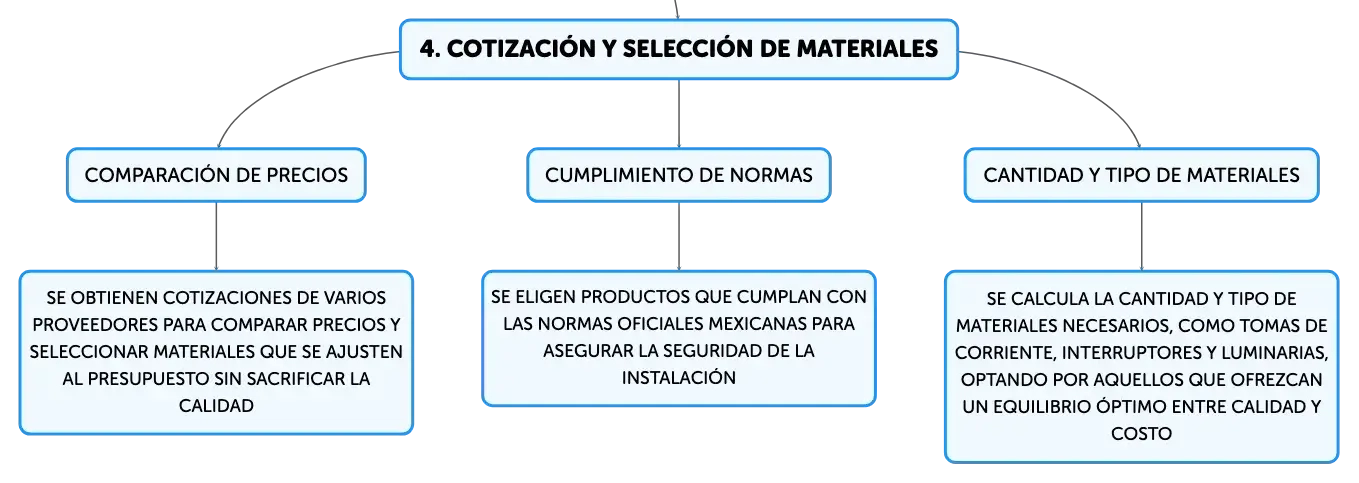

Cotización y selección de materiales

Comparación de precios

Se obtienen cotizaciones de varios proveedores para comparar precios y seleccionar materiales que se ajusten al presupuesto sin sacrificar la calidad

Cumplimiento de normas

Se eligen productos que cumplan con las Normas Oficiales Mexicanas para asegurar la seguridad de la instalación

Cantidad y tipo de materiales

Se calcula la cantidad y tipo de materiales necesarios, como tomas de corriente, interruptores y luminarias, optando por aquellos que ofrezcan un equilibrio óptimo entre calidad y costo

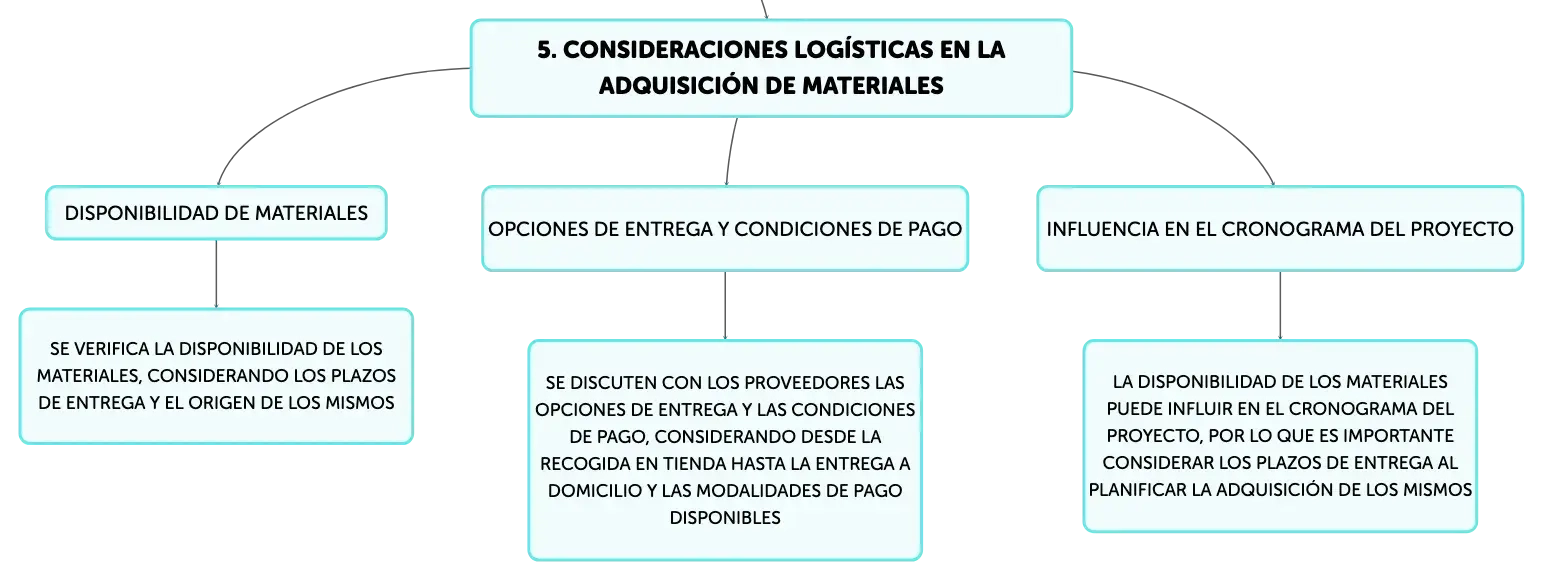

Consideraciones logísticas en la adquisición de materiales

Disponibilidad de materiales

Se verifica la disponibilidad de los materiales, considerando los plazos de entrega y el origen de los mismos

Opciones de entrega y condiciones de pago

Se discuten con los proveedores las opciones de entrega y las condiciones de pago, considerando desde la recogida en tienda hasta la entrega a domicilio y las modalidades de pago disponibles

Influencia en el cronograma del proyecto

La disponibilidad de los materiales puede influir en el cronograma del proyecto, por lo que es importante considerar los plazos de entrega al planificar la adquisición de los mismos

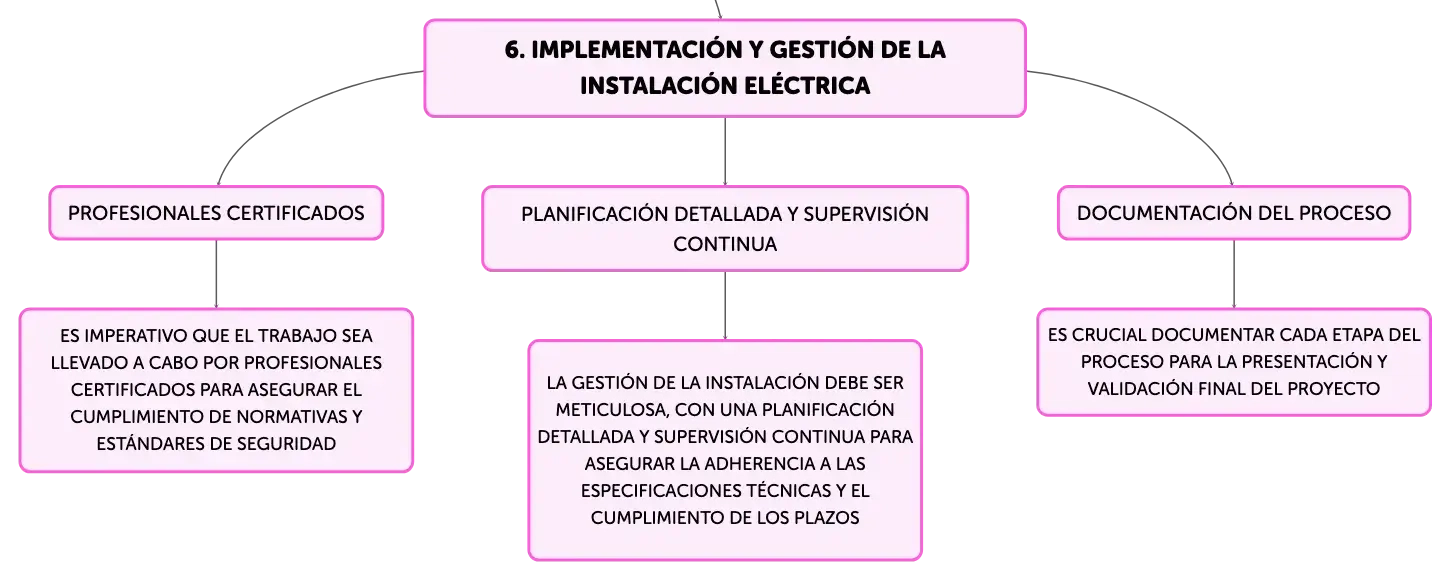

Implementación y gestión de la instalación eléctrica

Profesionales certificados

Es imperativo que el trabajo sea llevado a cabo por profesionales certificados para asegurar el cumplimiento de normativas y estándares de seguridad

Planificación detallada y supervisión continua

La gestión de la instalación debe ser meticulosa, con una planificación detallada y supervisión continua para asegurar la adherencia a las especificaciones técnicas y el cumplimiento de los plazos
