Estructura y propiedades de los materiales

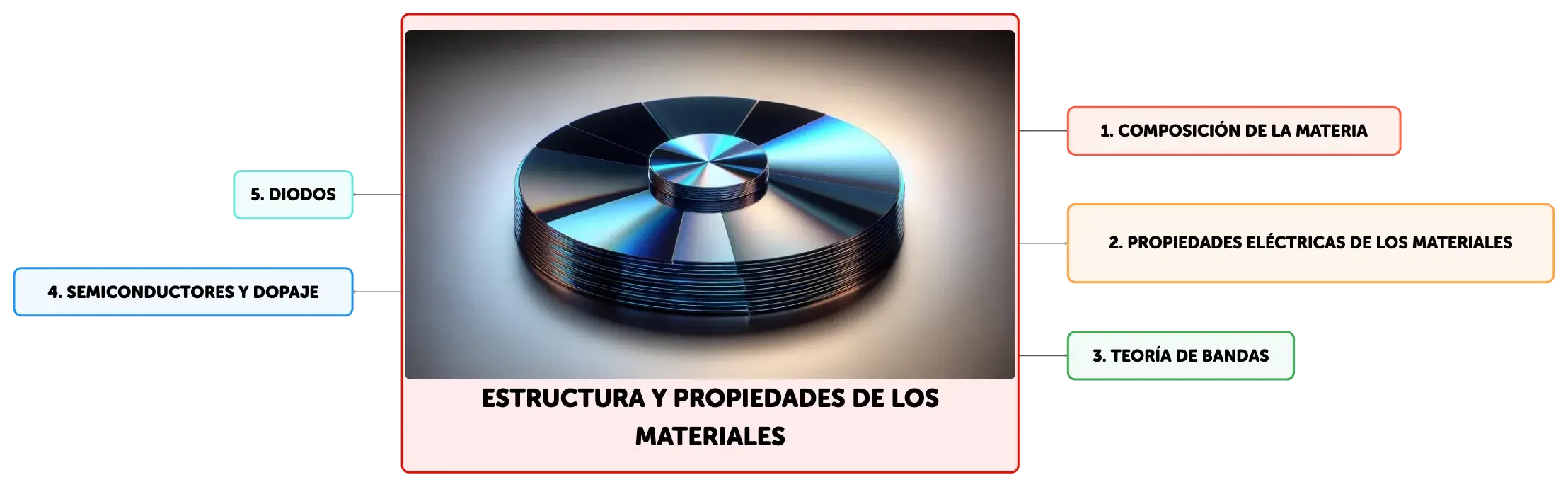

Mapa conceptual
La estructura atómica y los electrones son cruciales para comprender las propiedades eléctricas de los materiales. Los electrones de valencia determinan si un material es conductor, aislante o semiconductor. Los conductores permiten un libre movimiento de electrones, mientras que los aislantes lo restringen. Los semiconductores, como el silicio, cambian su conductividad con la temperatura y el dopaje. Los diodos, que utilizan semiconductores tipo N y P, son fundamentales en la electrónica para la rectificación de corriente y otras aplicaciones prácticas como la emisión de luz en los LED.
Resumen
Esquema
Estructura Atómica y Electrones en Materiales
La materia está compuesta por átomos, cada uno con un núcleo central que contiene protones cargados positivamente y neutrones sin carga eléctrica. Los electrones, partículas de menor masa, orbitan el núcleo en niveles de energía definidos. Se distinguen dos tipos de electrones: los electrones internos, fuertemente unidos al núcleo, y los electrones de valencia, situados en las capas más externas y responsables de las interacciones químicas y eléctricas. Los electrones de valencia son esenciales para entender las propiedades de los materiales, ya que su capacidad para moverse o formar enlaces determina si un material es conductor, aislante o semiconductor.Propiedades Eléctricas de los Materiales
Los materiales conductores, como los metales, tienen una estructura cristalina que permite a los electrones de valencia moverse libremente, formando una "nube electrónica" que facilita la conducción de electricidad. En contraste, los aislantes retienen sus electrones de valencia con fuerza, lo que impide el flujo de corriente eléctrica. Los semiconductores, como el silicio y el germanio, exhiben propiedades intermedias: actúan como aislantes a temperaturas bajas, pero al aumentar la temperatura, los electrones de valencia pueden obtener suficiente energía para moverse y contribuir a la conducción eléctrica, junto con los "huecos" que dejan al moverse.Teoría de Bandas y Comportamiento de los Materiales
La teoría de bandas explica cómo los materiales conducen la electricidad al describir la Banda de Valencia, que contiene las energías de los electrones de valencia, y la Banda de Conducción, que representa las energías que los electrones deben alcanzar para moverse libremente. En los conductores, estas bandas se solapan, permitiendo una fácil movilidad de los electrones. Los aislantes tienen una brecha energética considerable entre las bandas que impide la conducción. En los semiconductores, la brecha es menor, lo que permite que los electrones se exciten a la banda de conducción con un aporte energético relativamente bajo, posibilitando así la generación de corriente eléctrica.Semiconductores Intrínsecos y Extrínsecos
Los semiconductores intrínsecos son materiales puros cuya conductividad varía con la temperatura. Al introducir impurezas específicas mediante el proceso de dopaje, se crean semiconductores extrínsecos. El dopaje tipo N incorpora átomos con un electrón de valencia adicional, aumentando la cantidad de electrones libres. El dopaje tipo P añade átomos con un electrón de valencia menos, creando más huecos. Estos portadores de carga mayoritarios, electrones en el tipo N y huecos en el tipo P, determinan las propiedades eléctricas del semiconductor.El Diodo: Un Componente Electrónico Fundamental
El diodo es un componente electrónico esencial que se forma al unir semiconductores tipo N y P. Esta unión crea una barrera de potencial que regula el flujo de electrones y huecos. Cuando se aplica una polarización directa, la barrera se reduce y permite el paso de la corriente eléctrica. En polarización inversa, la barrera se incrementa, bloqueando la corriente. Así, el diodo permite la circulación de corriente en una sola dirección, con el ánodo conectado al semiconductor tipo P y el cátodo al tipo N.Aplicaciones Prácticas de los Diodos
Los diodos se utilizan ampliamente en la rectificación de corriente alterna (CA) a corriente continua (CC). Los rectificadores de media onda emplean un diodo para suprimir la mitad negativa de la señal de CA, mientras que los rectificadores de onda completa usan cuatro diodos para convertir la señal completa en pulsos de CC. Para suavizar estos pulsos, se utilizan filtros con condensadores. Además, existen diodos especializados como los diodos Zener, que regulan el voltaje, y los diodos emisores de luz (LED), que emiten luz cuando se polarizan adecuadamente.
Mostrar más

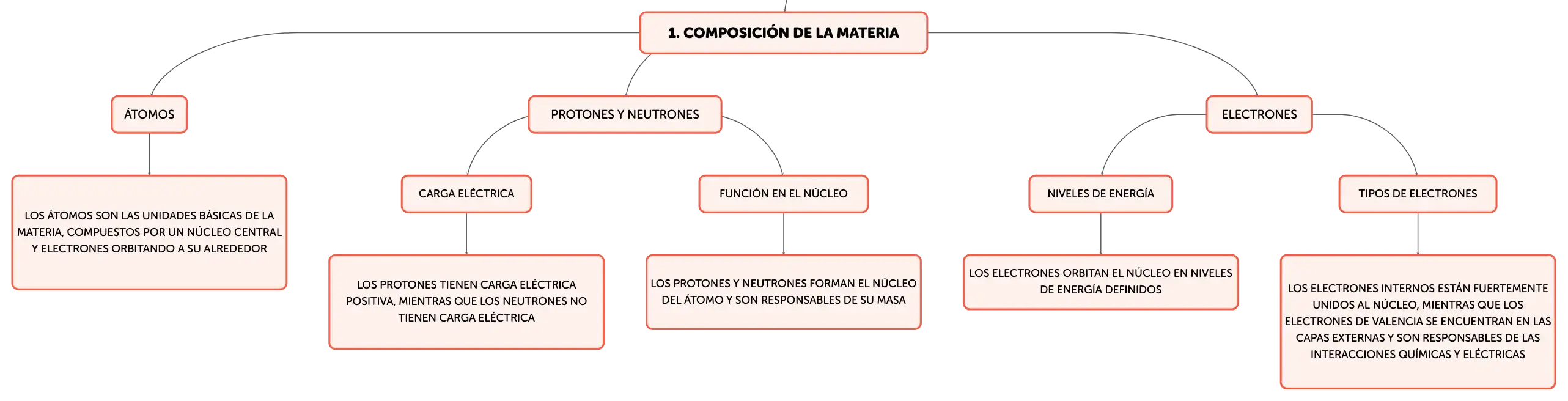

Composición de la materia
Átomos
Los átomos son las unidades básicas de la materia, compuestos por un núcleo central y electrones orbitando a su alrededor
Protones y neutrones
Carga eléctrica
Los protones tienen carga eléctrica positiva, mientras que los neutrones no tienen carga eléctrica
Función en el núcleo
Los protones y neutrones forman el núcleo del átomo y son responsables de su masa
Electrones
Niveles de energía
Los electrones orbitan el núcleo en niveles de energía definidos
Tipos de electrones
Los electrones internos están fuertemente unidos al núcleo, mientras que los electrones de valencia se encuentran en las capas externas y son responsables de las interacciones químicas y eléctricas

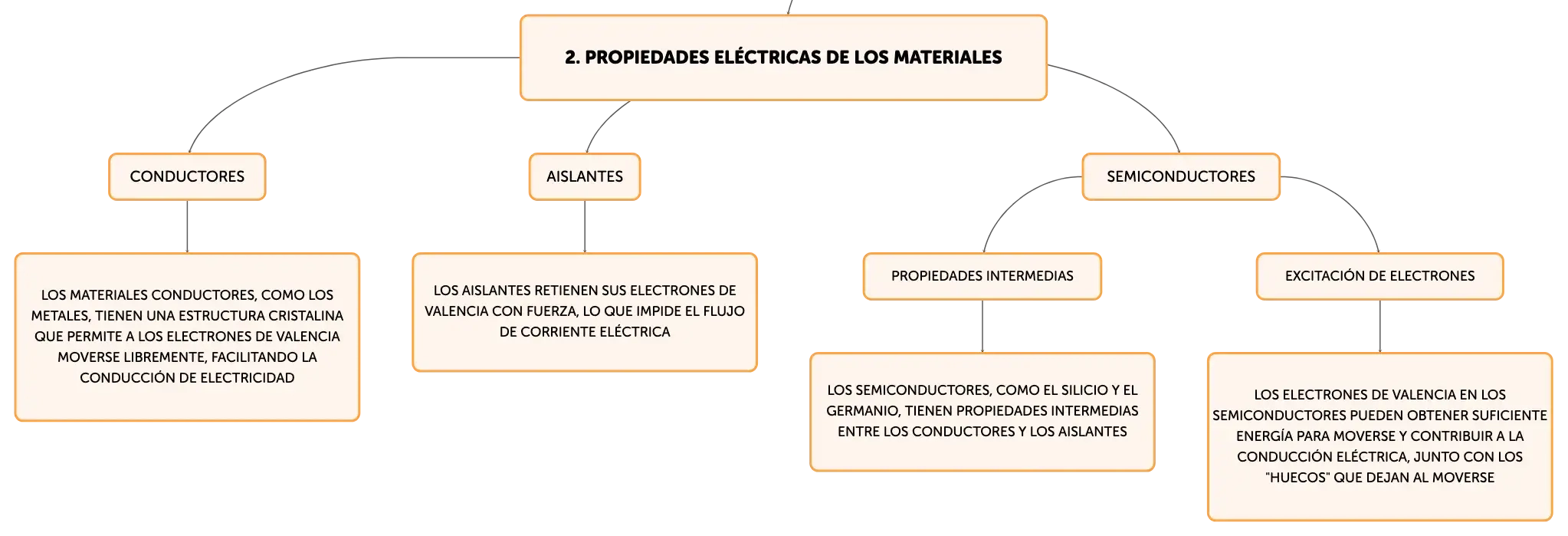

Propiedades eléctricas de los materiales
Conductores
Los materiales conductores, como los metales, tienen una estructura cristalina que permite a los electrones de valencia moverse libremente, facilitando la conducción de electricidad
Aislantes
Los aislantes retienen sus electrones de valencia con fuerza, lo que impide el flujo de corriente eléctrica
Semiconductores
Propiedades intermedias
Los semiconductores, como el silicio y el germanio, tienen propiedades intermedias entre los conductores y los aislantes
Excitación de electrones
Los electrones de valencia en los semiconductores pueden obtener suficiente energía para moverse y contribuir a la conducción eléctrica, junto con los "huecos" que dejan al moverse

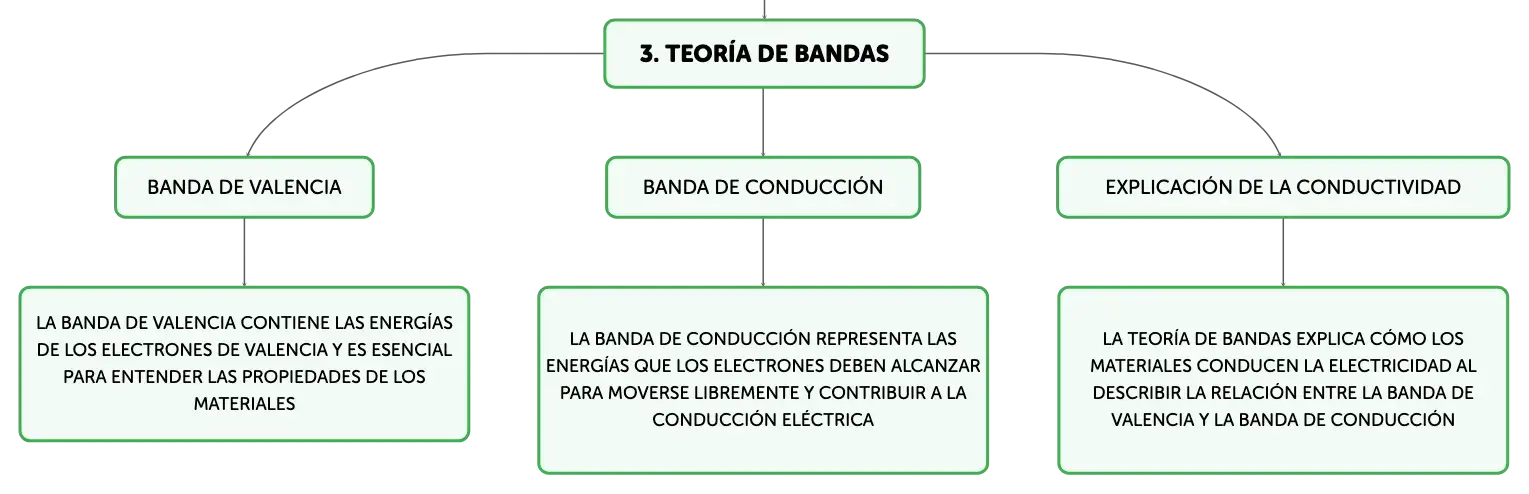

Teoría de bandas
Banda de Valencia
La Banda de Valencia contiene las energías de los electrones de valencia y es esencial para entender las propiedades de los materiales
Banda de Conducción
La Banda de Conducción representa las energías que los electrones deben alcanzar para moverse libremente y contribuir a la conducción eléctrica
Explicación de la conductividad
La teoría de bandas explica cómo los materiales conducen la electricidad al describir la relación entre la Banda de Valencia y la Banda de Conducción

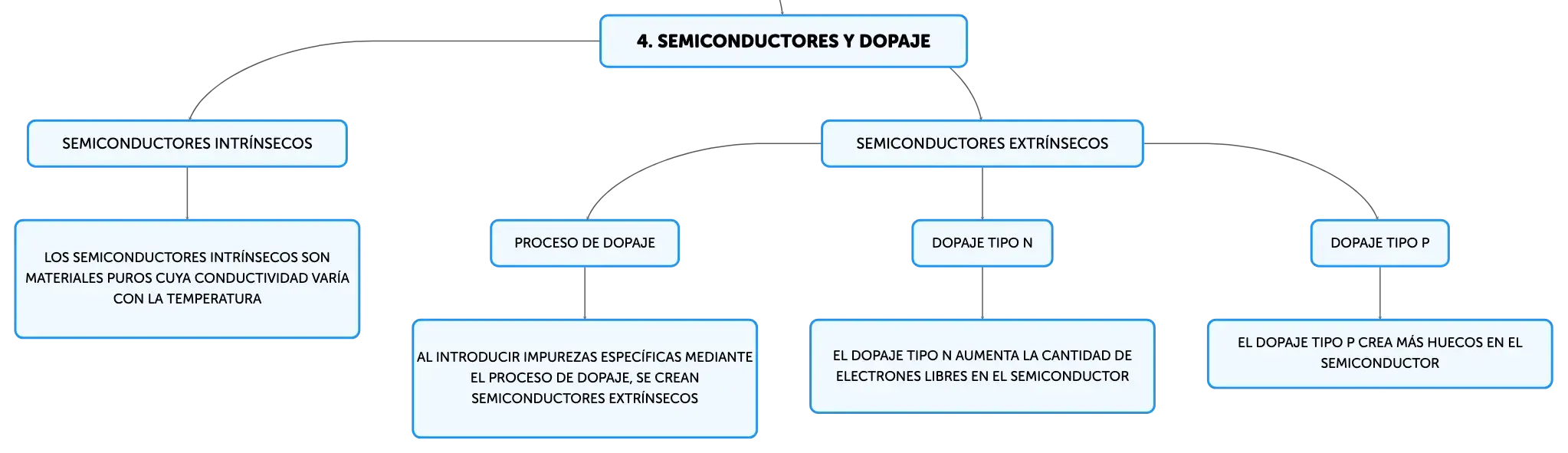

Semiconductores y dopaje
Semiconductores intrínsecos
Los semiconductores intrínsecos son materiales puros cuya conductividad varía con la temperatura
Semiconductores extrínsecos
Proceso de dopaje
Al introducir impurezas específicas mediante el proceso de dopaje, se crean semiconductores extrínsecos
Dopaje tipo N
El dopaje tipo N aumenta la cantidad de electrones libres en el semiconductor
Dopaje tipo P
El dopaje tipo P crea más huecos en el semiconductor

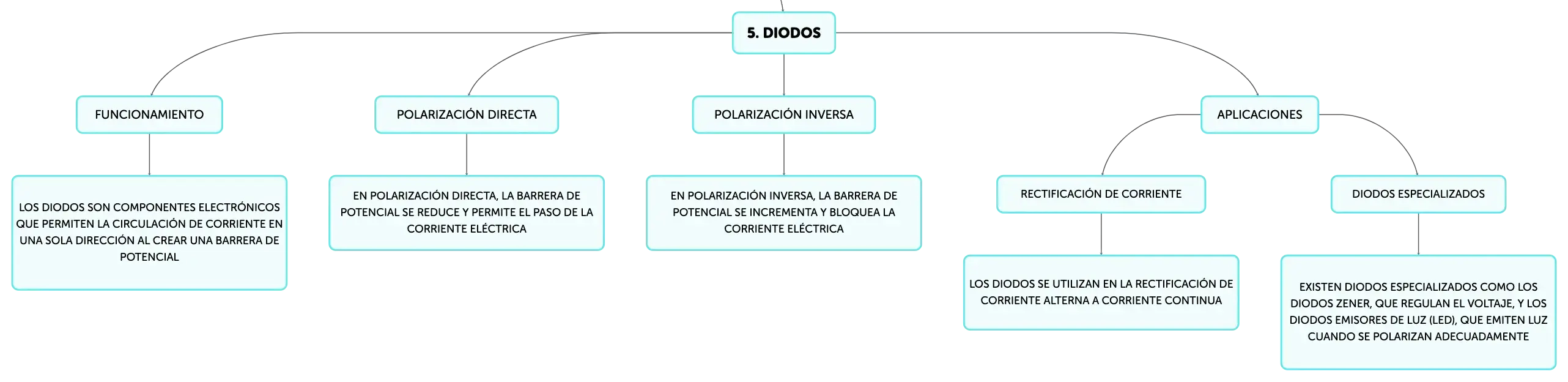

Diodos
Funcionamiento
Los diodos son componentes electrónicos que permiten la circulación de corriente en una sola dirección al crear una barrera de potencial
Polarización directa
En polarización directa, la barrera de potencial se reduce y permite el paso de la corriente eléctrica
Polarización inversa
En polarización inversa, la barrera de potencial se incrementa y bloquea la corriente eléctrica
Aplicaciones
Rectificación de corriente
Los diodos se utilizan en la rectificación de corriente alterna a corriente continua
Diodos especializados
Existen diodos especializados como los diodos Zener, que regulan el voltaje, y los diodos emisores de luz (LED), que emiten luz cuando se polarizan adecuadamente
Estructura y propiedades de los materiales
Aprende con las flashcards de Algor Education
Haz clic en las tarjetas para aprender más sobre el tema
00
Composición básica del átomo
Átomos formados por núcleo con protones (+) y neutrones (0), y electrones (-) en órbitas.
01
Niveles de energía de electrones
Electrones orbitan en niveles energéticos definidos, determinan configuración electrónica.
02
Diferencia entre conductores, aislantes y semiconductores
Conductores permiten flujo de electrones, aislantes lo impiden, semiconductores lo hacen bajo condiciones específicas.
