Fundamentos de la Ley de Ohm

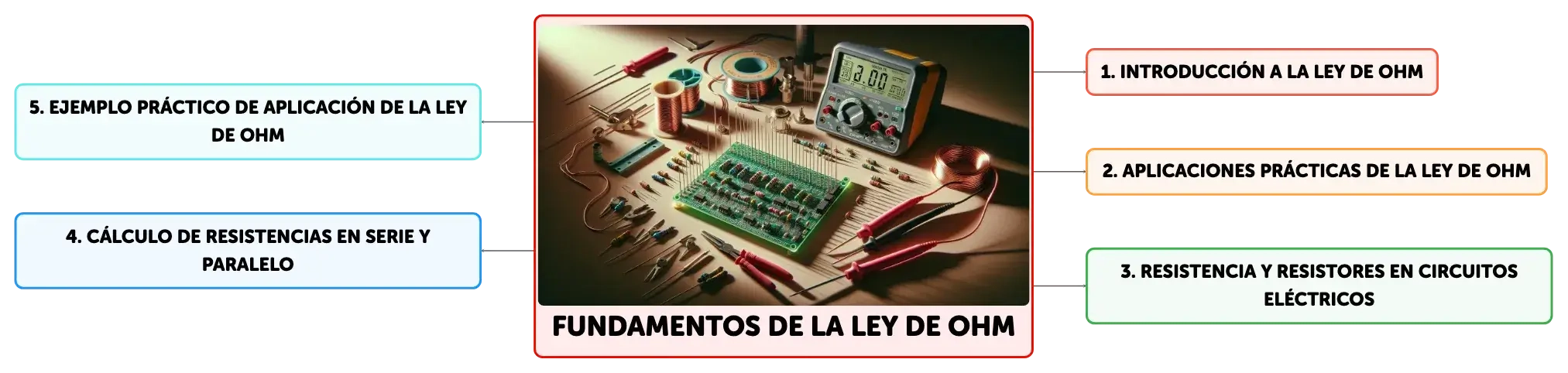

Mapa conceptual
La Ley de Ohm es crucial en electrónica, estableciendo la relación entre corriente, voltaje y resistencia. Se utiliza para calcular corrientes en circuitos y diseñar sistemas eléctricos eficientes. Resistores en serie y paralelo determinan la resistencia total, afectando el flujo de corriente y el comportamiento del circuito. Esta ley es esencial para profesionales y estudiantes que trabajan con circuitos eléctricos.
Resumen
Esquema
Fundamentos de la Ley de Ohm
La Ley de Ohm, formulada por el físico alemán Georg Simon Ohm, es un principio esencial en el estudio de la electricidad y la electrónica que describe cómo la corriente eléctrica (I), el voltaje (V) y la resistencia (R) se interrelacionan en un circuito eléctrico. Esta ley establece que la corriente que atraviesa un conductor es directamente proporcional al voltaje aplicado a través de sus extremos e inversamente proporcional a la resistencia del conductor. La relación se expresa mediante la ecuación I = V/R, donde la corriente se mide en amperios (A), el voltaje en voltios (V) y la resistencia en ohmios (Ω). Comprender esta ley es crucial para el análisis y diseño de circuitos eléctricos, ya que permite predecir cómo se comportará un circuito ante cambios en el voltaje y la resistencia.Aplicaciones Prácticas de la Ley de Ohm
La Ley de Ohm tiene aplicaciones prácticas extensas en el diseño y análisis de circuitos eléctricos y electrónicos. Se emplea para calcular la corriente que pasará por un componente dado un voltaje específico, o para determinar la resistencia necesaria para producir una corriente deseada. Es fundamental en el dimensionamiento de resistencias para transistores, en el diseño de circuitos para LEDs y motores eléctricos, y en la selección del calibre de cable apropiado para manejar la corriente sin sobrecalentamiento. Además, la Ley de Ohm es esencial para el modelado de circuitos eléctricos mediante transformadas de Laplace, facilitando el análisis y la simulación de sistemas eléctricos complejos.Resistencia y Resistores en Circuitos Eléctricos
La resistencia es una medida de la oposición que un material ofrece al flujo de corriente eléctrica, y se mide en ohmios (Ω). Los resistores son dispositivos pasivos que se implementan en circuitos para proporcionar una resistencia específica. Estos componentes pueden tener valores fijos o variables y su resistencia se indica a menudo mediante un código de colores o marcaciones numéricas. La configuración de resistores en un circuito, ya sea en serie o en paralelo, afecta significativamente el comportamiento del circuito. En una conexión en serie, la resistencia total es igual a la suma de todas las resistencias individuales. En cambio, en una conexión en paralelo, la resistencia total es menor que la resistencia del componente con menor resistencia individual, ya que la corriente se distribuye entre las diferentes ramas.Cálculo de Resistencias en Serie y Paralelo
El cálculo de la resistencia total en circuitos en serie es directo: se suman las resistencias individuales. Por ejemplo, si se tienen resistores de 1000Ω (1kΩ), 330Ω y 220Ω en serie, la resistencia total sería 1550Ω. Para circuitos en paralelo, se utiliza la fórmula 1/Rt = 1/R1 + 1/R2 + ..., donde Rt representa la resistencia total y R1, R2, ... son las resistencias de cada componente. Esta fórmula produce una resistencia total que es siempre menor que la menor resistencia individual en el circuito, reflejando el hecho de que la corriente tiene múltiples caminos para fluir, reduciendo así la resistencia total.Ejemplo Práctico de Aplicación de la Ley de Ohm
Un ejemplo práctico de la aplicación de la Ley de Ohm podría ser el cálculo de la corriente en un circuito que incluye una combinación de resistencias en serie y en paralelo. Determinando primero la resistencia total del circuito y aplicando la Ley de Ohm, se puede calcular la corriente que fluye a través del circuito. Luego, utilizando las leyes de Kirchhoff y la Ley de Ohm, se pueden resolver las corrientes individuales en cada rama del circuito. Este proceso requiere establecer ecuaciones basadas en la corriente total, las resistencias individuales y el voltaje aplicado, y luego resolver estas ecuaciones para encontrar los valores de corriente en cada punto del circuito.Conclusión y Relevancia de la Ley de Ohm en la Electrónica
La Ley de Ohm es una herramienta fundamental en la electrónica y la ingeniería eléctrica, proporcionando una base teórica para comprender la interacción entre los componentes eléctricos y cómo se puede controlar el flujo de corriente para lograr un comportamiento específico en un circuito. Su conocimiento y aplicación son esenciales para cualquier persona involucrada en el trabajo con circuitos eléctricos, desde estudiantes y entusiastas hasta ingenieros y técnicos profesionales. La Ley de Ohm no solo facilita los cálculos básicos, sino que también es crucial para el diseño avanzado y la resolución de problemas en sistemas electrónicos complejos.
Mostrar más

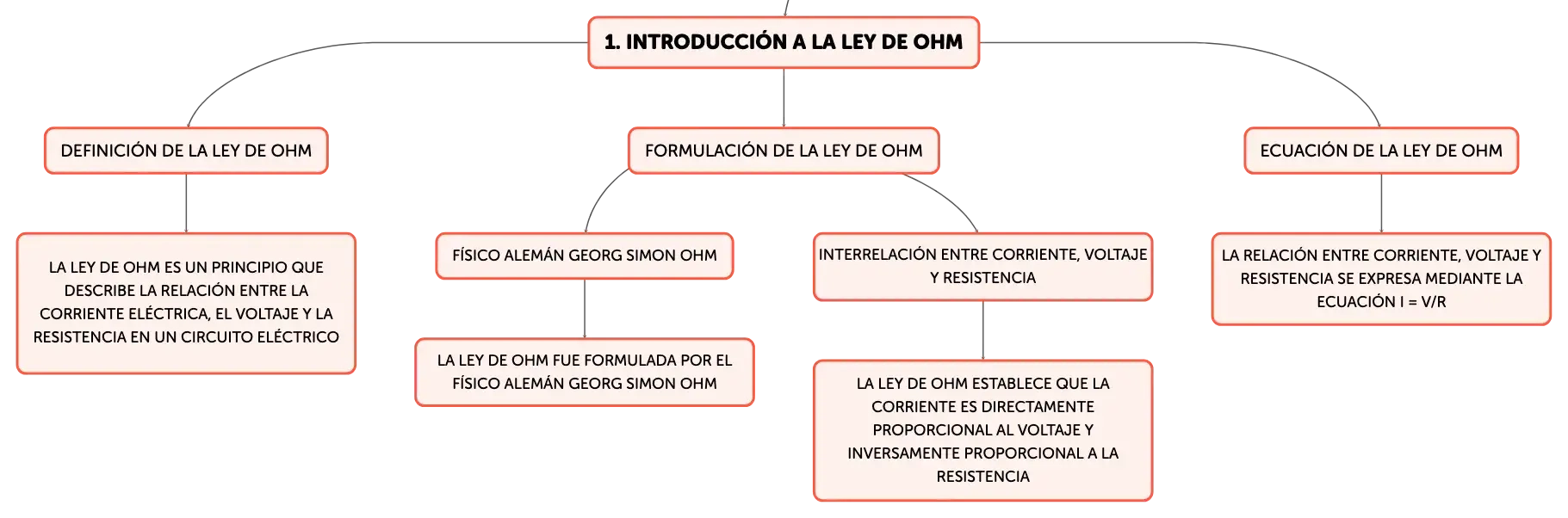

Introducción a la Ley de Ohm
Definición de la Ley de Ohm
La Ley de Ohm es un principio que describe la relación entre la corriente eléctrica, el voltaje y la resistencia en un circuito eléctrico
Formulación de la Ley de Ohm
Físico alemán Georg Simon Ohm
La Ley de Ohm fue formulada por el físico alemán Georg Simon Ohm
Interrelación entre corriente, voltaje y resistencia
La Ley de Ohm establece que la corriente es directamente proporcional al voltaje y inversamente proporcional a la resistencia
Ecuación de la Ley de Ohm
La relación entre corriente, voltaje y resistencia se expresa mediante la ecuación I = V/R

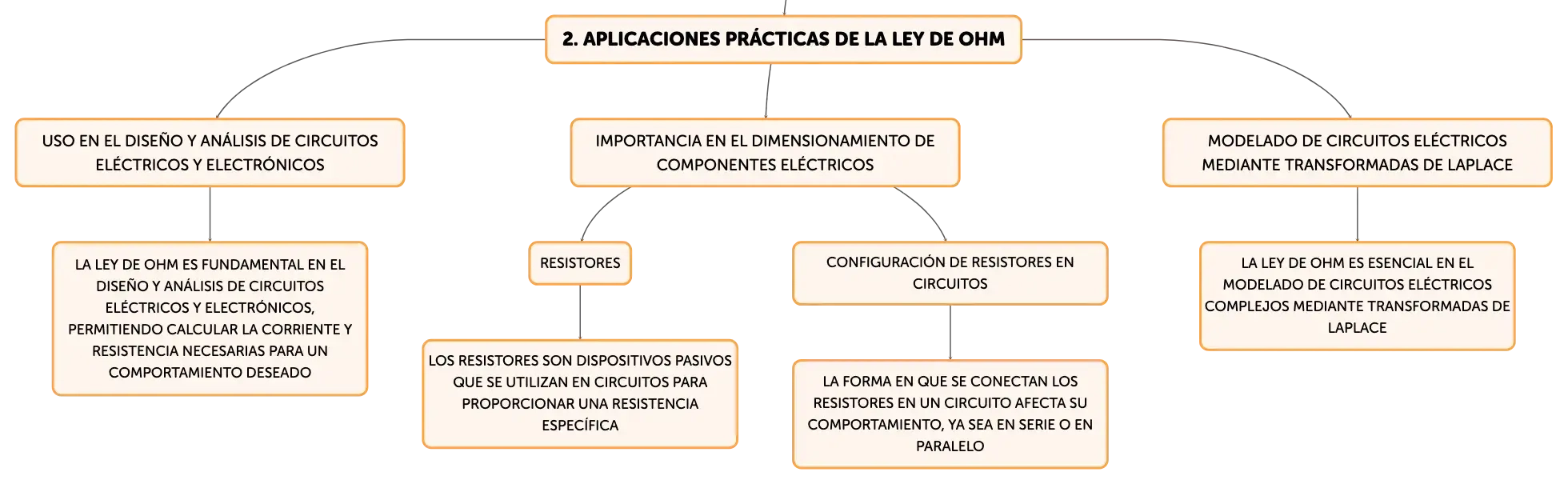

Aplicaciones prácticas de la Ley de Ohm
Uso en el diseño y análisis de circuitos eléctricos y electrónicos
La Ley de Ohm es fundamental en el diseño y análisis de circuitos eléctricos y electrónicos, permitiendo calcular la corriente y resistencia necesarias para un comportamiento deseado
Importancia en el dimensionamiento de componentes eléctricos
Resistores
Los resistores son dispositivos pasivos que se utilizan en circuitos para proporcionar una resistencia específica
Configuración de resistores en circuitos
La forma en que se conectan los resistores en un circuito afecta su comportamiento, ya sea en serie o en paralelo
Modelado de circuitos eléctricos mediante transformadas de Laplace
La Ley de Ohm es esencial en el modelado de circuitos eléctricos complejos mediante transformadas de Laplace

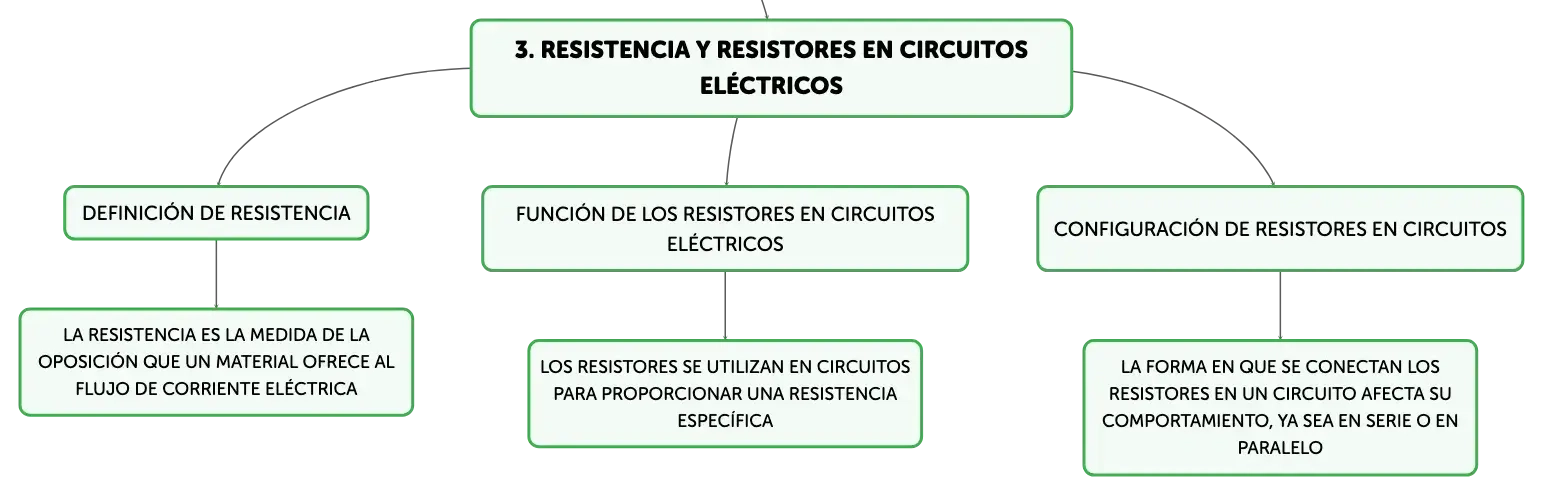

Resistencia y resistores en circuitos eléctricos
Definición de resistencia
La resistencia es la medida de la oposición que un material ofrece al flujo de corriente eléctrica
Función de los resistores en circuitos eléctricos
Los resistores se utilizan en circuitos para proporcionar una resistencia específica
Configuración de resistores en circuitos
La forma en que se conectan los resistores en un circuito afecta su comportamiento, ya sea en serie o en paralelo

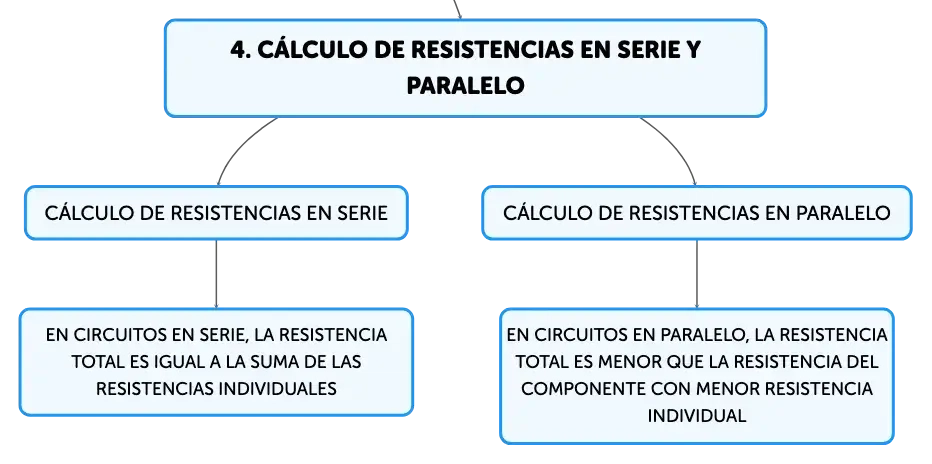

Cálculo de resistencias en serie y paralelo
Cálculo de resistencias en serie
En circuitos en serie, la resistencia total es igual a la suma de las resistencias individuales
Cálculo de resistencias en paralelo
En circuitos en paralelo, la resistencia total es menor que la resistencia del componente con menor resistencia individual

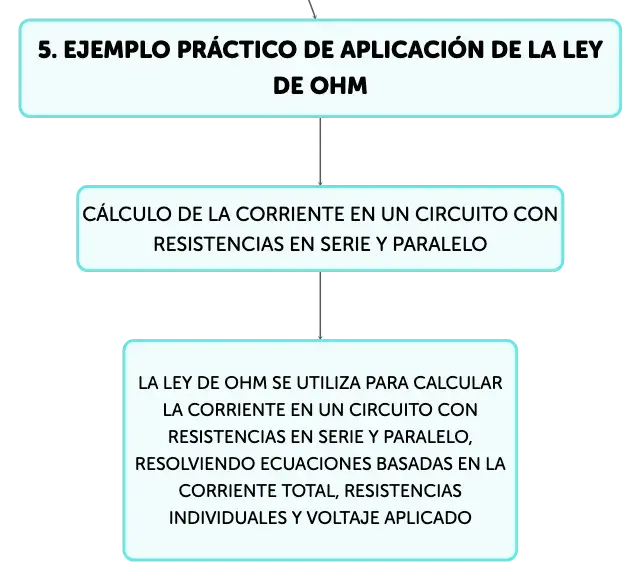

Ejemplo práctico de aplicación de la Ley de Ohm
Cálculo de la corriente en un circuito con resistencias en serie y paralelo
La Ley de Ohm se utiliza para calcular la corriente en un circuito con resistencias en serie y paralelo, resolviendo ecuaciones basadas en la corriente total, resistencias individuales y voltaje aplicado
Fundamentos de la Ley de Ohm
Aprende con las flashcards de Algor Education
Haz clic en las tarjetas para aprender más sobre el tema
00
La ______, establecida por el físico ______ ______ ______, es fundamental para entender cómo se relacionan la corriente, el voltaje y la resistencia en un circuito.
Ley de Ohm
Georg
Simon
Ohm
01
La fórmula que representa la Ley de Ohm es ______ = ______ / ______, donde la corriente se mide en amperios, el voltaje en voltios y la resistencia en ohmios.
I
V
R
02
Entender la Ley de Ohm es vital para el ______ y ______ de circuitos eléctricos, ya que ayuda a prever su comportamiento ante variaciones de voltaje y resistencia.
análisis
diseño
