Fundamentos de la Interpretación Electrocardiográfica

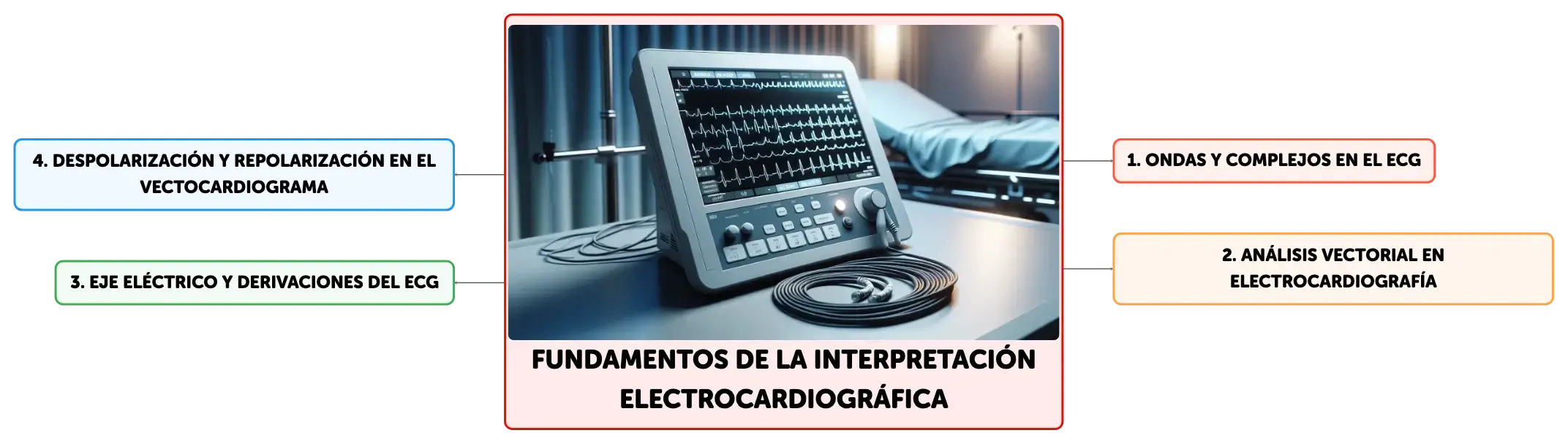

Mapa conceptual
La interpretación electrocardiográfica es esencial en la detección de trastornos cardíacos. Este texto aborda desde los fundamentos del ECG, pasando por el análisis vectorial, hasta el significado clínico del eje eléctrico medio del complejo QRS. Se exploran las alteraciones en los voltajes del QRS, los patrones anormales y la corriente de lesión, así como las anomalías de la onda T y su relevancia en el diagnóstico cardíaco.
Resumen
Esquema
Fundamentos de la Interpretación Electrocardiográfica
El electrocardiograma (ECG) es una herramienta diagnóstica fundamental que registra la actividad eléctrica del corazón y es clave para identificar trastornos cardíacos. Las ondas y complejos representados en un ECG reflejan las etapas de despolarización y repolarización del músculo cardíaco. Cualquier desviación de los patrones normales puede indicar una variedad de condiciones, como isquemia, hipertrofia ventricular o arritmias. La interpretación precisa del ECG es vital para el diagnóstico y manejo de enfermedades cardíacas.Análisis Vectorial en Electrocardiografía
El análisis vectorial en electrocardiografía proporciona una perspectiva tridimensional de la actividad eléctrica del corazón. Los vectores representan tanto la magnitud como la dirección de la corriente eléctrica durante cada fase del ciclo cardíaco. Este enfoque ayuda a comprender cómo las fuerzas eléctricas varían en el espacio tridimensional y contribuye a una interpretación más detallada del ECG, especialmente en la evaluación de la despolarización y repolarización ventricular.El Eje Eléctrico y las Derivaciones del ECG
El eje eléctrico del corazón es una medida que refleja la dirección promedio de la despolarización ventricular y se calcula a partir de las derivaciones del ECG. Las derivaciones son configuraciones de electrodos que capturan la actividad eléctrica desde diferentes ángulos alrededor del corazón, proporcionando una visión integral de su funcionamiento eléctrico. La determinación del eje eléctrico es esencial para diagnosticar desviaciones como el bloqueo de rama o la hipertrofia ventricular.Despolarización y Repolarización en el Vectocardiograma
El vectocardiograma es una representación bidimensional o tridimensional de la secuencia de vectores cardíacos durante un ciclo cardíaco completo. Ilustra la trayectoria de la despolarización y repolarización ventricular, proporcionando una visión más dinámica y detallada que el ECG convencional. Este método puede ser particularmente útil para identificar patrones complejos de conducción eléctrica y para el diagnóstico avanzado de enfermedades cardíacas estructurales.El Eje Eléctrico Medio del Complejo QRS y su Significado Clínico
El eje eléctrico medio del complejo QRS es un indicador de la dirección general de la despolarización ventricular. Un eje normal se encuentra entre -30° y +90°. Desviaciones significativas de este rango pueden señalar anormalidades como hipertrofia ventricular izquierda o derecha, bloqueos de rama o malposiciones cardíacas. La evaluación del eje del QRS es un componente crítico en la interpretación del ECG y en la identificación de enfermedades cardíacas.Alteraciones en los Voltajes del Complejo QRS
Las variaciones en el voltaje del complejo QRS pueden reflejar cambios en la masa miocárdica o en la propagación de la señal eléctrica. Un voltaje elevado puede indicar hipertrofia ventricular, mientras que un voltaje disminuido puede sugerir un infarto del miocardio, miocardiopatía dilatada, o infiltración del miocardio. La interpretación de estos cambios en el voltaje es crucial para el diagnóstico diferencial de patologías cardíacas.Patrones Anormales del Complejo QRS
Un complejo QRS ensanchado puede ser indicativo de un bloqueo de rama, que es una interrupción en la conducción eléctrica a través de las ramas del haz de His, o de una taquicardia ventricular. Estos patrones anormales del QRS son importantes marcadores de disfunción cardíaca y requieren una evaluación clínica detallada para determinar la causa subyacente y el tratamiento adecuado.Corriente de Lesión y Potencial de Lesión en el Corazón
La corriente de lesión se produce cuando hay un daño en el tejido cardíaco, como en el caso de un infarto agudo de miocardio, resultando en un flujo de corriente entre regiones lesionadas y no lesionadas. Este fenómeno se refleja en el ECG como cambios en el segmento ST y es un indicador crítico de isquemia miocárdica. El potencial de lesión, visible durante la fase de reposo cardíaco, ayuda a localizar la región afectada y es esencial para el diagnóstico y manejo de la enfermedad coronaria.Anomalías de la Onda T en el Electrocardiograma
Las anomalías en la onda T pueden ser indicativas de una variedad de condiciones cardíacas, incluyendo isquemia, hipokalemia, o efectos de fármacos cardiotóxicos. La onda T normalmente representa la repolarización ventricular; por lo tanto, cualquier alteración en su configuración o polaridad debe ser cuidadosamente evaluada para determinar su significado clínico y las posibles implicaciones para la salud del paciente.
Mostrar más

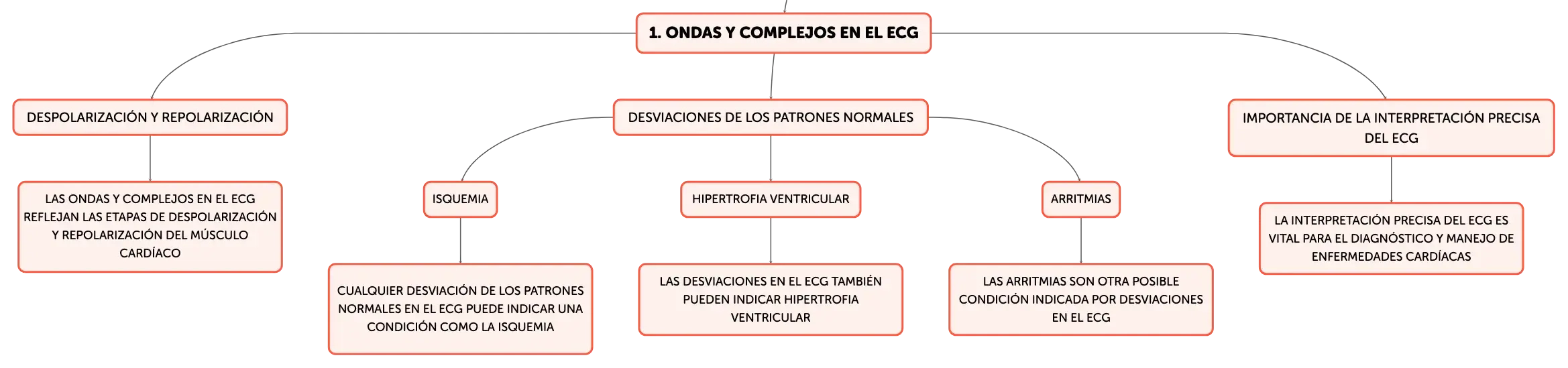

Ondas y complejos en el ECG
Despolarización y repolarización
Las ondas y complejos en el ECG reflejan las etapas de despolarización y repolarización del músculo cardíaco
Desviaciones de los patrones normales
Isquemia
Cualquier desviación de los patrones normales en el ECG puede indicar una condición como la isquemia
Hipertrofia ventricular
Las desviaciones en el ECG también pueden indicar hipertrofia ventricular
Arritmias
Las arritmias son otra posible condición indicada por desviaciones en el ECG
Importancia de la interpretación precisa del ECG
La interpretación precisa del ECG es vital para el diagnóstico y manejo de enfermedades cardíacas

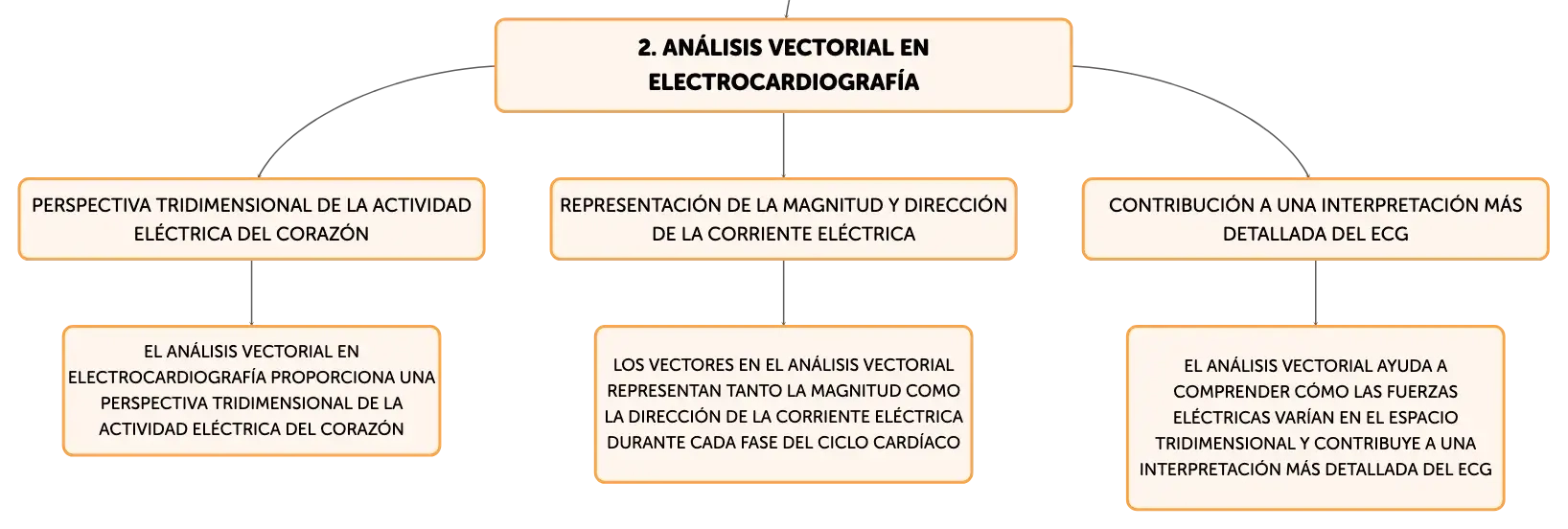

Análisis vectorial en electrocardiografía
Perspectiva tridimensional de la actividad eléctrica del corazón
El análisis vectorial en electrocardiografía proporciona una perspectiva tridimensional de la actividad eléctrica del corazón
Representación de la magnitud y dirección de la corriente eléctrica
Los vectores en el análisis vectorial representan tanto la magnitud como la dirección de la corriente eléctrica durante cada fase del ciclo cardíaco
Contribución a una interpretación más detallada del ECG
El análisis vectorial ayuda a comprender cómo las fuerzas eléctricas varían en el espacio tridimensional y contribuye a una interpretación más detallada del ECG

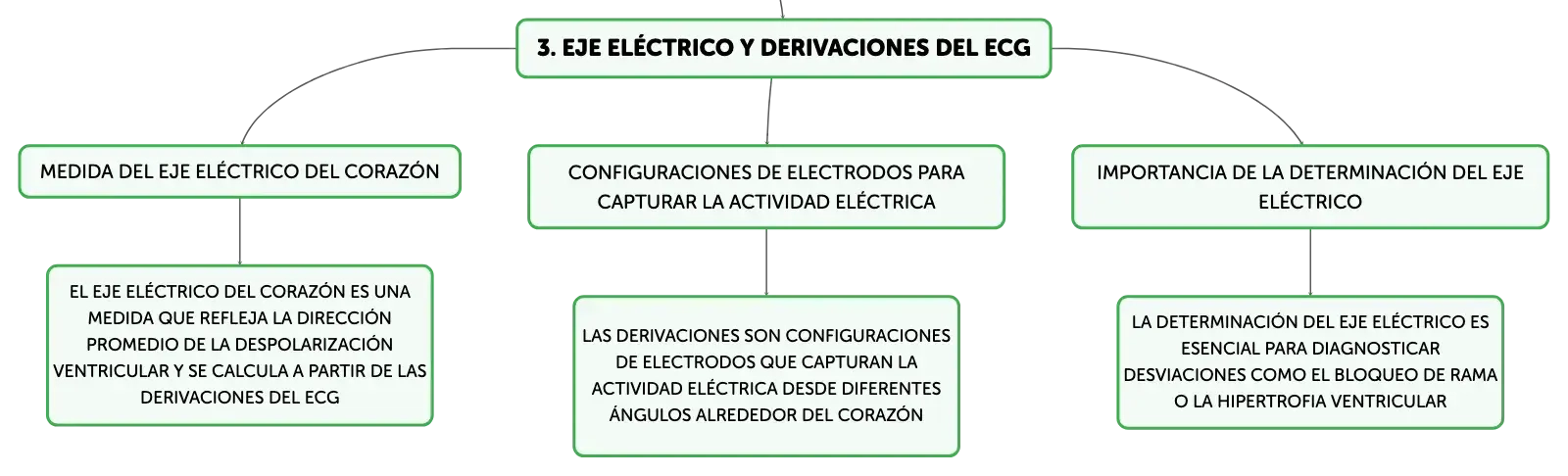

Eje eléctrico y derivaciones del ECG
Medida del eje eléctrico del corazón
El eje eléctrico del corazón es una medida que refleja la dirección promedio de la despolarización ventricular y se calcula a partir de las derivaciones del ECG
Configuraciones de electrodos para capturar la actividad eléctrica
Las derivaciones son configuraciones de electrodos que capturan la actividad eléctrica desde diferentes ángulos alrededor del corazón
Importancia de la determinación del eje eléctrico
La determinación del eje eléctrico es esencial para diagnosticar desviaciones como el bloqueo de rama o la hipertrofia ventricular

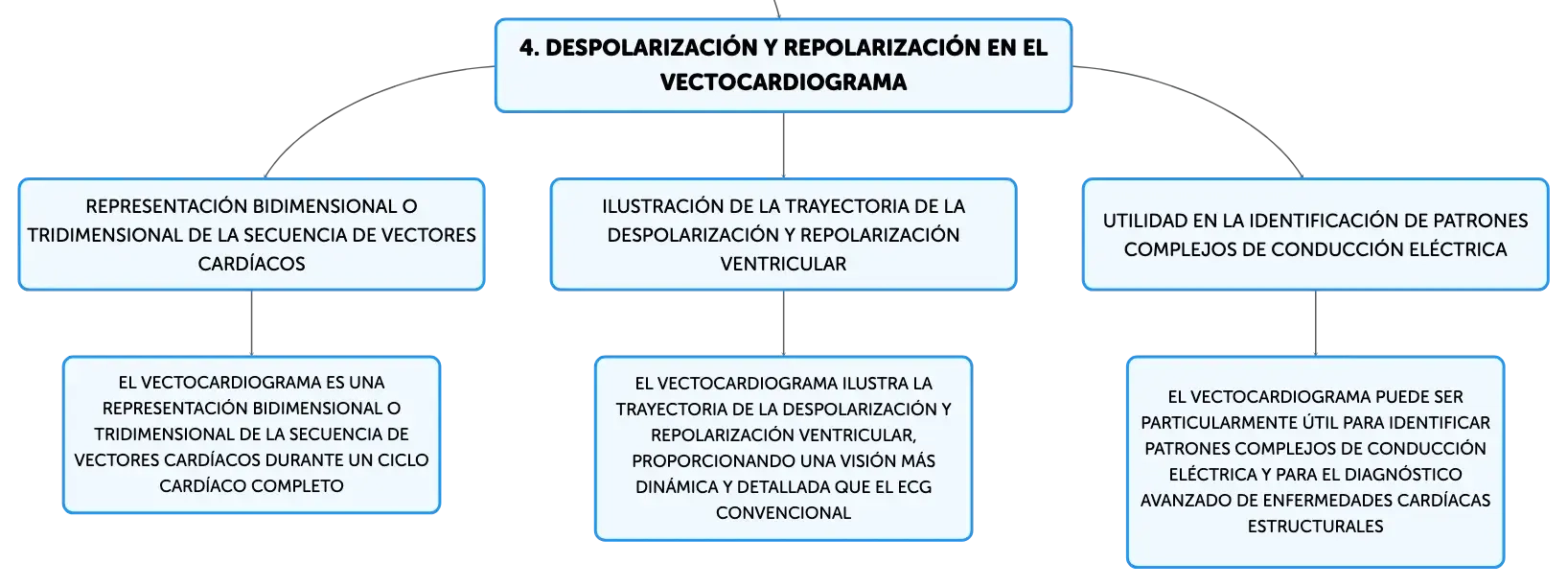

Despolarización y repolarización en el vectocardiograma
Representación bidimensional o tridimensional de la secuencia de vectores cardíacos
El vectocardiograma es una representación bidimensional o tridimensional de la secuencia de vectores cardíacos durante un ciclo cardíaco completo
Ilustración de la trayectoria de la despolarización y repolarización ventricular
El vectocardiograma ilustra la trayectoria de la despolarización y repolarización ventricular, proporcionando una visión más dinámica y detallada que el ECG convencional
Utilidad en la identificación de patrones complejos de conducción eléctrica
El vectocardiograma puede ser particularmente útil para identificar patrones complejos de conducción eléctrica y para el diagnóstico avanzado de enfermedades cardíacas estructurales
Fundamentos de la Interpretación Electrocardiográfica
Aprende con las flashcards de Algor Education
Haz clic en las tarjetas para aprender más sobre el tema
00
Una ______ en el ECG puede señalar distintas afecciones, como ______, ______ o ______.
desviación
isquemia
hipertrofia ventricular
arritmias
01
Significado de vectores en electrocardiografía
Representan magnitud y dirección de la corriente eléctrica en el ciclo cardíaco.
02
Importancia de la tridimensionalidad en ECG
Permite entender variaciones de fuerzas eléctricas en el espacio y mejora interpretación de despolarización y repolarización ventricular.
