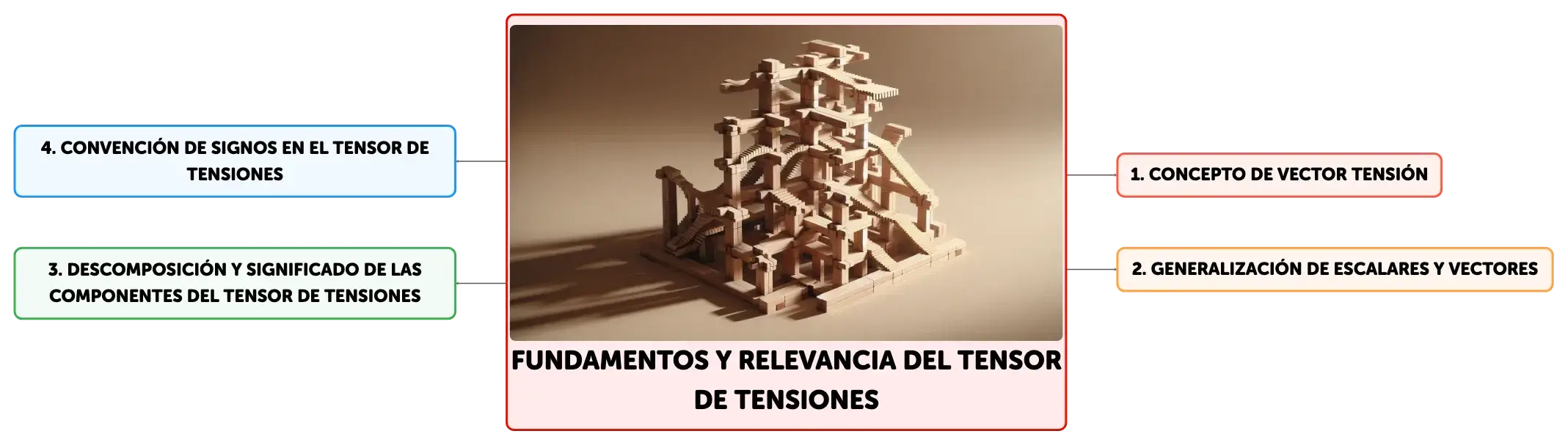

Fundamentos y Relevancia del Tensor de Tensiones

Fundamentos y Relevancia del Tensor de Tensiones

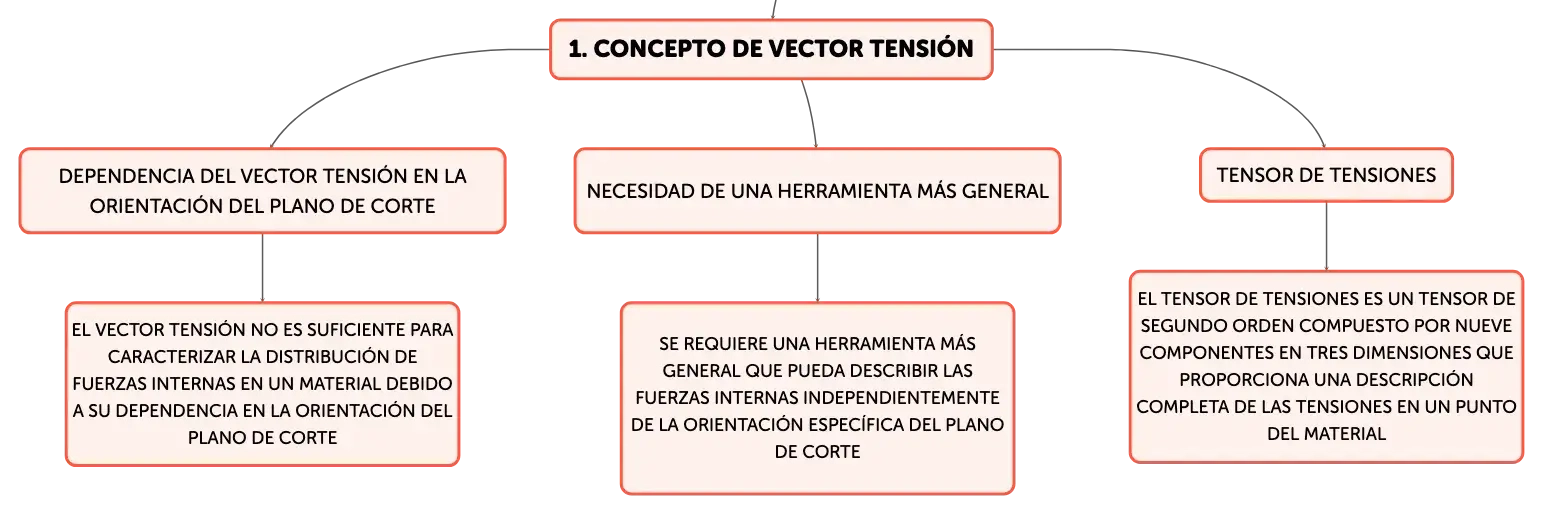

En la mecánica de medios continuos, particularmente en el análisis de sólidos deformables, el concepto de vector tensión es esencial pero no exhaustivo para caracterizar la distribución de fuerzas internas en un material. La dependencia del vector tensión en la orientación del plano de corte conduce a la necesidad de una herramienta más general que pueda describir las fuerzas internas independientemente de la orientación específica. Esta herramienta es el tensor de tensiones, un tensor de segundo orden compuesto por nueve componentes en tres dimensiones, que proporciona una descripción completa de las tensiones en un punto del material. Este tensor no solo refleja la magnitud de las tensiones sino también su dirección y sentido, permitiendo así un análisis integral de las fuerzas internas.

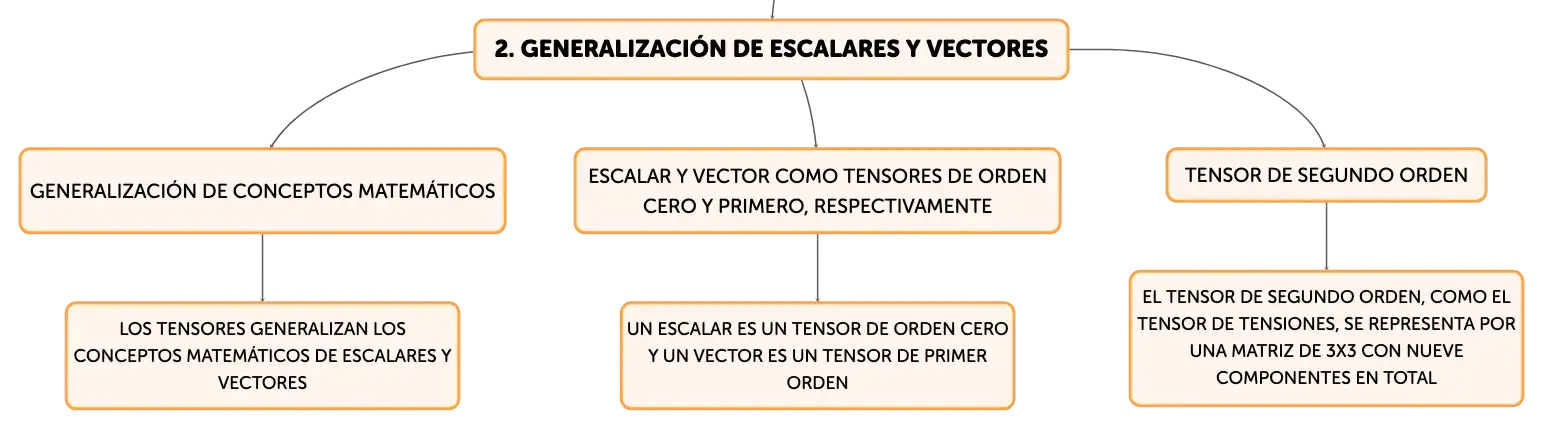

Tensores: Una Extensión de Escalares y Vectores

Los tensores generalizan los conceptos matemáticos de escalares y vectores. Un escalar es un tensor de orden cero y se representa por un único valor numérico que no cambia con la rotación del sistema de coordenadas. Un vector es un tensor de primer orden y en tres dimensiones tiene tres componentes. De forma similar, un tensor de segundo orden, como el tensor de tensiones, se representa por una matriz de 3x3, con nueve componentes en total. Estas componentes se transforman de acuerdo con reglas específicas cuando se cambia el sistema de coordenadas, lo que permite que las propiedades físicas que describen sean invariantes bajo rotación o traslación del sistema de referencia.

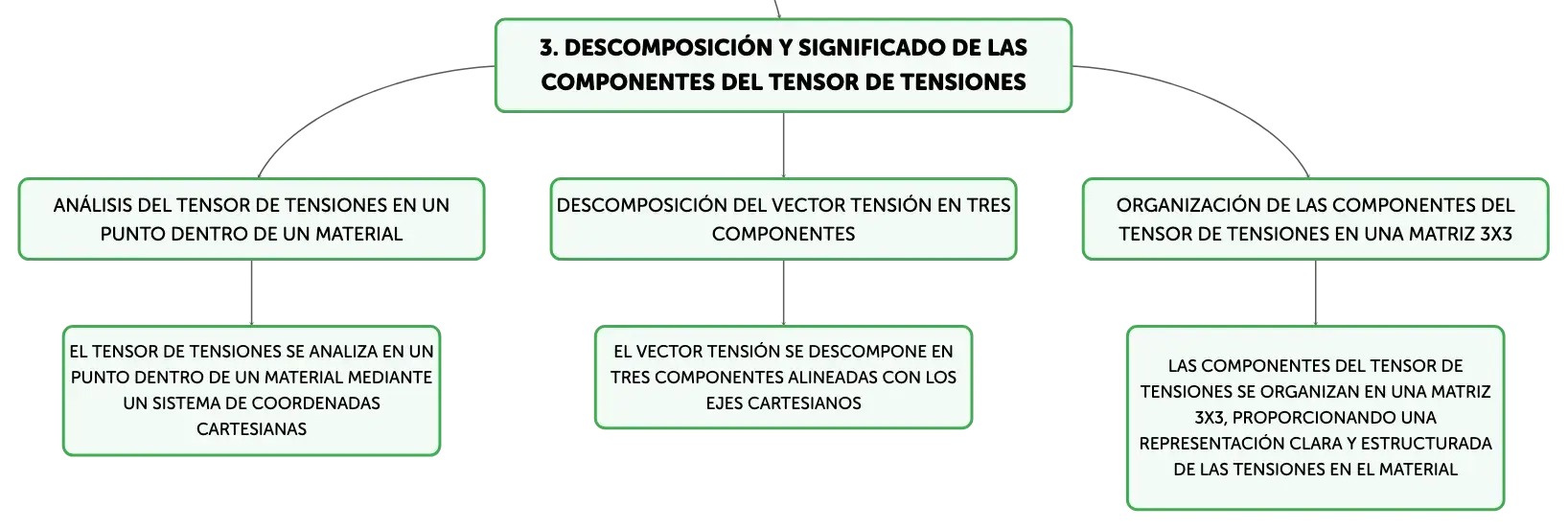

Descomposición y Significado de las Componentes del Tensor de Tensiones

Para analizar el tensor de tensiones, se considera un punto dentro de un material y se establece un sistema de coordenadas cartesianas con ejes x, y, z. Al examinar un plano de corte con una normal en una dirección dada, el vector tensión resultante se descompone en tres componentes alineadas con los ejes. Cada componente se denota con dos índices: el primero corresponde al eje normal al plano de corte y el segundo a la dirección de la tensión. Las componentes del tensor de tensiones se organizan en una matriz 3x3, donde las componentes en los planos de corte normales a los ejes cartesianos forman las filas y columnas de la matriz, proporcionando una representación clara y estructurada de las tensiones en el material.

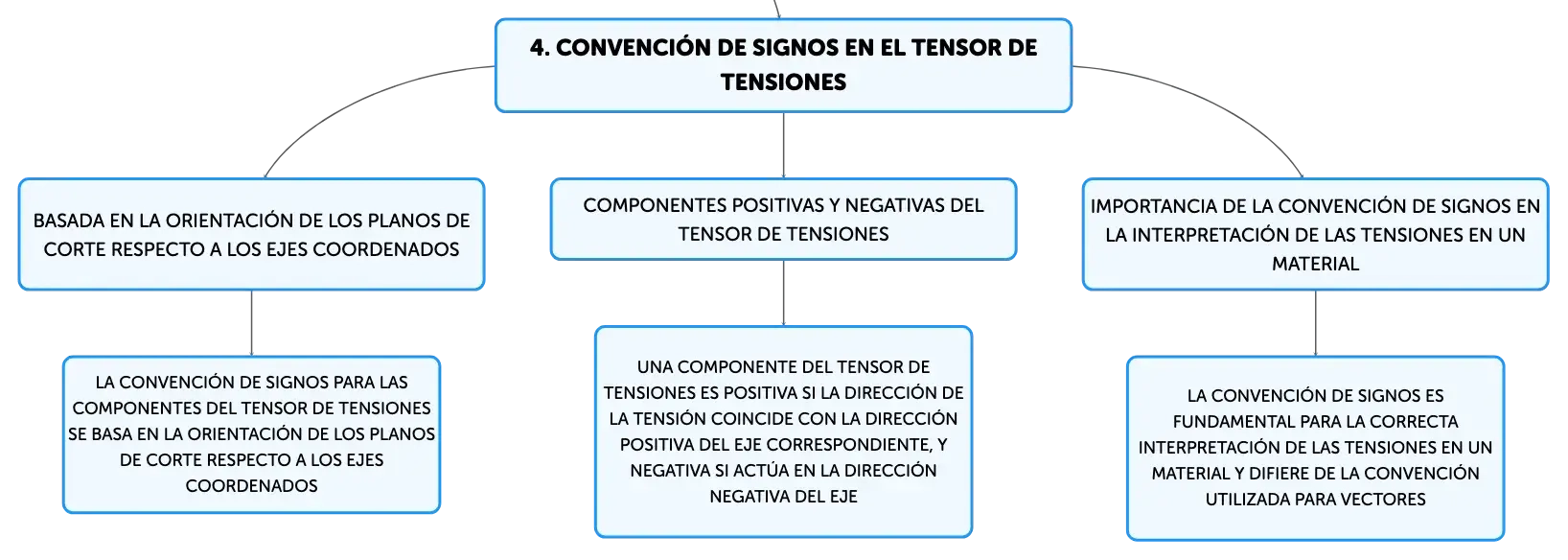

Convención de Signos en el Tensor de Tensiones

La convención de signos para las componentes del tensor de tensiones se basa en la orientación de los planos de corte respecto a los ejes coordenados. Una componente del tensor es positiva si la dirección de la tensión coincide con la dirección positiva del eje correspondiente. En contraste, si la normal al plano de corte es antiparalela a un eje, la componente de tensión es positiva si actúa en la dirección negativa del eje. Esta convención es fundamental para la correcta interpretación de las tensiones en un material y difiere de la convención utilizada para vectores, lo que subraya la importancia de una comprensión clara de las bases conceptuales en la mecánica de sólidos.

Determinación del Vector Tensión en Planos Arbitrarios

Aunque no se explora en detalle en este resumen, es importante señalar que el conocimiento de las nueve componentes del tensor de tensiones es esencial para calcular el vector tensión en un plano de orientación arbitraria. Este cálculo se efectúa a través de una operación matricial que involucra el tensor de tensiones y el vector normal al plano. Este proceso es crucial para aplicaciones avanzadas en la mecánica de sólidos deformables, como el análisis de tensiones en estructuras complejas y la predicción de fallas en materiales.

Simetría del Tensor de Tensiones y el Principio de Acción y Reacción

La simetría del tensor de tensiones es una consecuencia del equilibrio de momentos en un elemento diferencial de material. Para mantener este equilibrio, las tensiones tangenciales en planos paralelos a los ejes coordenados deben ser iguales en magnitud y opuestas en sentido, resultando en una matriz simétrica para el tensor de tensiones. Esto reduce el número de componentes independientes de nueve a seis. El Principio de Acción y Reacción, también conocido como Principio de Reciprocidad de las Tensiones Tangenciales, afirma que las tensiones tangenciales en dos planos perpendiculares son iguales en magnitud y sentido respecto a la línea de intersección. Este principio es fundamental para definir las condiciones de contorno en problemas de tensiones y para el análisis de esfuerzos en puntos críticos de estructuras y componentes materiales.
