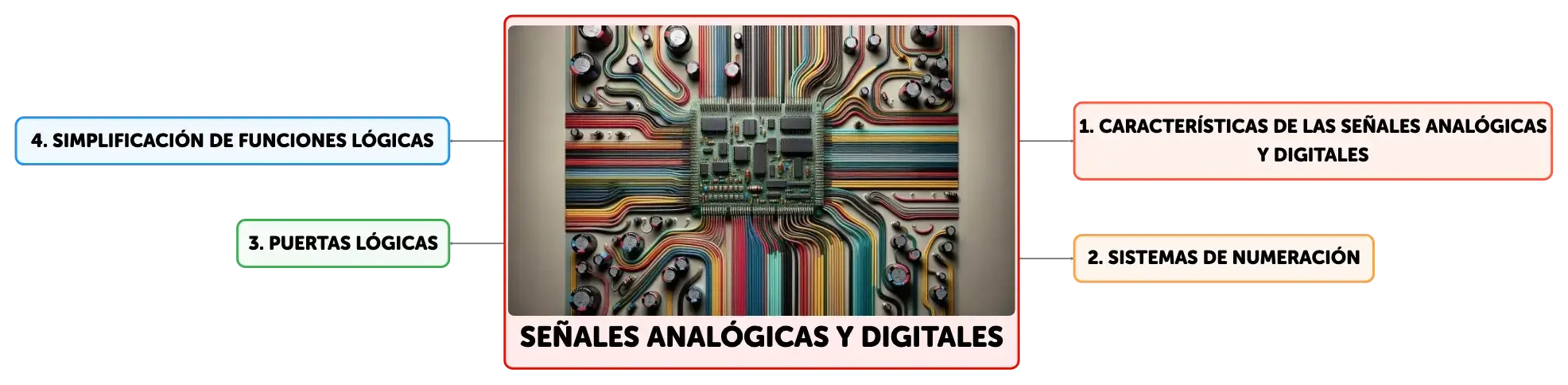

Señales Analógicas y Digitales

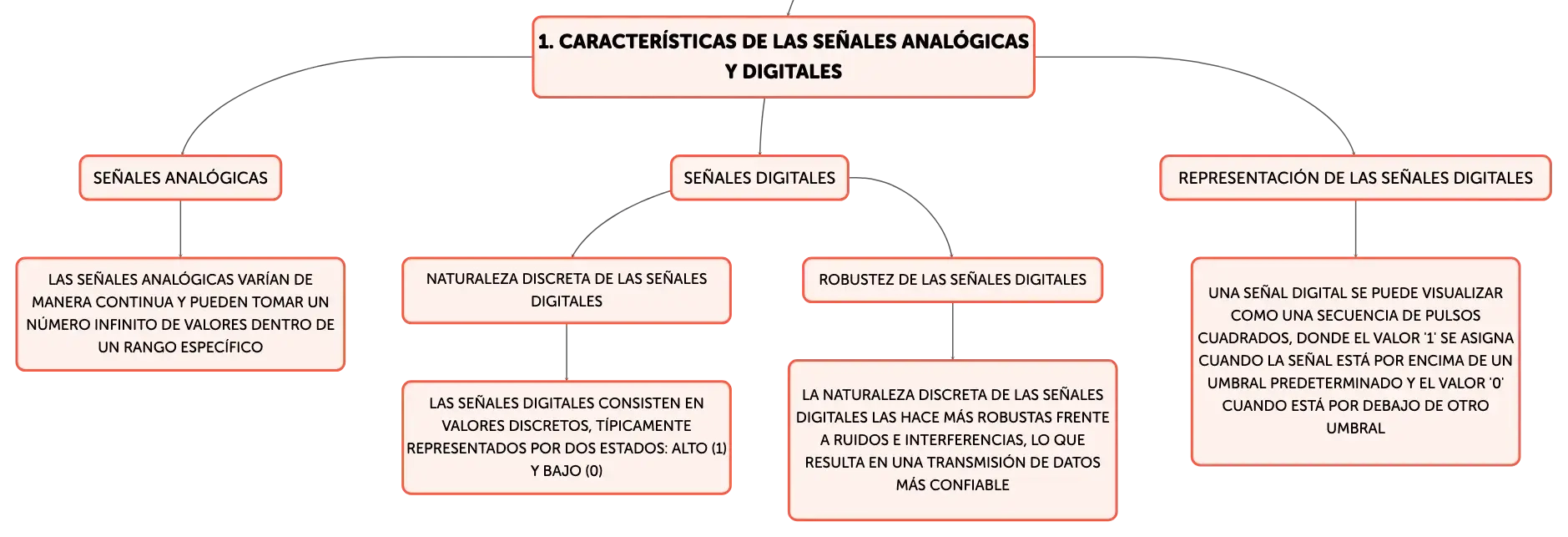

Características de las Señales Analógicas y Digitales

En el campo de la electrónica y las telecomunicaciones, es crucial comprender la diferencia entre señales analógicas y digitales. Las señales analógicas varían de manera continua y pueden tomar un número infinito de valores dentro de un rango específico. Estas señales son una representación directa de las variaciones físicas, como el sonido o la luz. Por otro lado, las señales digitales consisten en valores discretos, típicamente representados por dos estados: alto (1) y bajo (0), que corresponden a los bits en el sistema binario. La naturaleza discreta de las señales digitales las hace más robustas frente a ruidos e interferencias, lo que resulta en una transmisión de datos más confiable. En la práctica, una señal digital se puede visualizar como una secuencia de pulsos cuadrados, donde el valor '1' se asigna cuando la señal está por encima de un umbral predeterminado y el valor '0' cuando está por debajo de otro umbral, manteniendo el último valor si la señal se encuentra entre ambos umbrales.

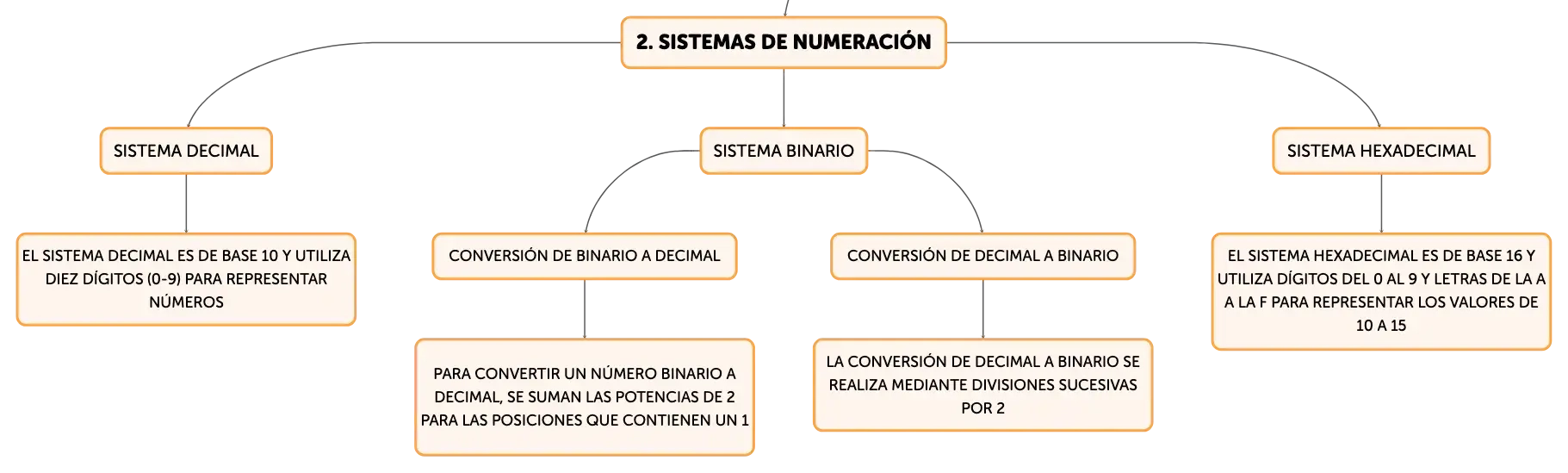

Fundamentos de los Sistemas de Numeración

Los sistemas de numeración son conjuntos de reglas y símbolos que se utilizan para representar números. El sistema decimal, basado en diez dígitos (0-9), es un sistema de base 10 donde cada posición de un número representa una potencia de 10. Así, cualquier número decimal puede descomponerse en una suma de dígitos multiplicados por la correspondiente potencia de 10. En contraste, el sistema binario es de base 2 y utiliza solo dos dígitos: 0 y 1. Cada posición en un número binario corresponde a una potencia de 2. Para convertir un número binario a decimal, se suman las potencias de 2 para las posiciones que contienen un 1. La conversión de decimal a binario se realiza mediante divisiones sucesivas por 2. Otros sistemas incluyen el hexadecimal, de base 16, que usa dígitos del 0 al 9 y letras de la A a la F para representar los valores de 10 a 15, facilitando la representación de números binarios largos de manera más compacta.

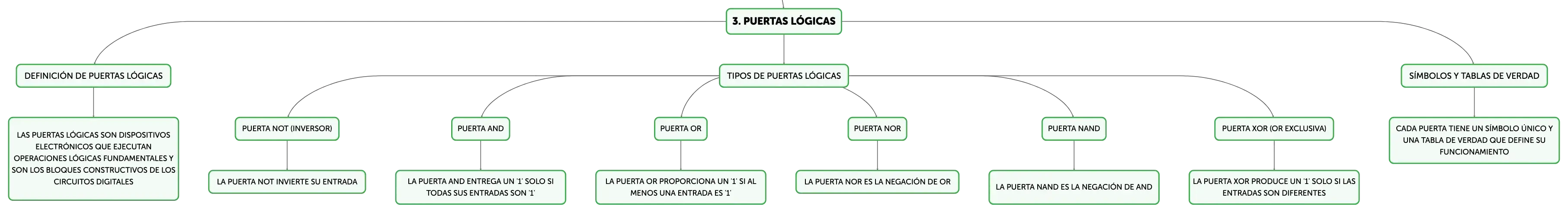

Operaciones Lógicas y Puertas Lógicas en Electrónica

Las puertas lógicas son dispositivos electrónicos que ejecutan operaciones lógicas fundamentales y son los bloques constructivos de los circuitos digitales. La puerta NOT (INVERSOR) invierte su entrada; la puerta AND entrega un '1' solo si todas sus entradas son '1'; la puerta OR proporciona un '1' si al menos una entrada es '1'. Además, la puerta NOR es la negación de OR; la puerta NAND es la negación de AND; y la puerta XOR (OR EXCLUSIVA) produce un '1' solo si las entradas son diferentes. Cada puerta tiene un símbolo único y una tabla de verdad que define su funcionamiento. Estas puertas se pueden combinar para formar circuitos más complejos que realizan funciones lógicas específicas requeridas en computadoras y otros dispositivos electrónicos.

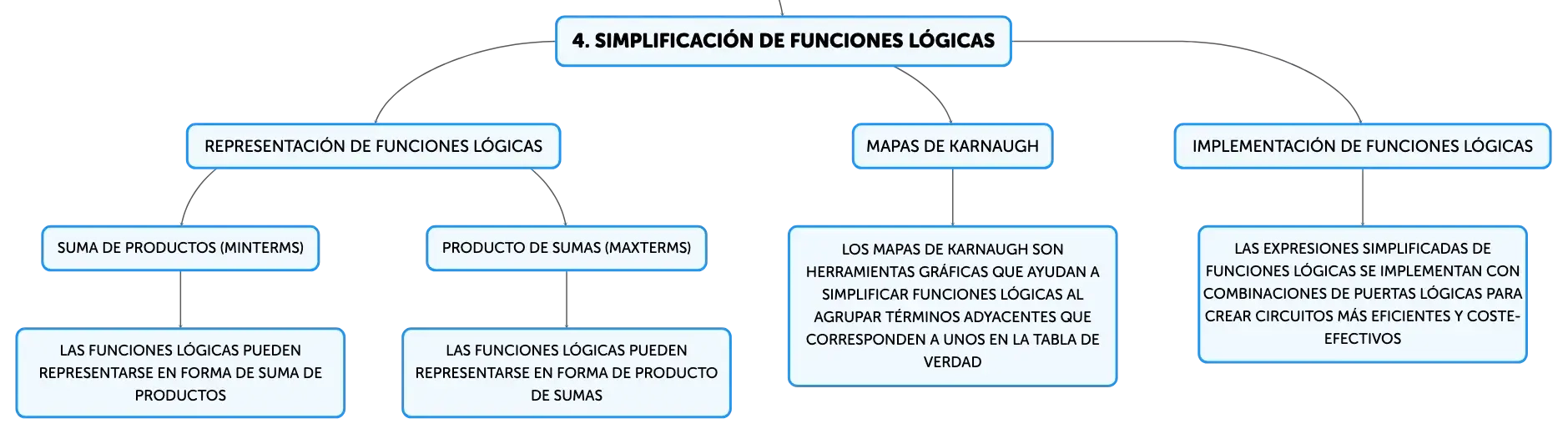

Análisis y Simplificación de Funciones Lógicas

El análisis y diseño de circuitos lógicos complejos a menudo requiere la simplificación de funciones lógicas para optimizar el uso de recursos y mejorar la eficiencia. Las funciones lógicas pueden representarse en forma de suma de productos (Minterms) o producto de sumas (Maxterms). Los Mapas de Karnaugh son herramientas gráficas que ayudan a simplificar estas funciones al agrupar términos adyacentes que corresponden a unos en la tabla de verdad. Estos mapas se organizan en una matriz donde las variables cambian en un solo bit entre celdas adyacentes, permitiendo identificar y combinar grupos de unos para formar expresiones más simples. Estas expresiones simplificadas se implementan luego con combinaciones de puertas lógicas, lo que conduce a la creación de circuitos más eficientes y coste-efectivos.
