Principios Básicos de la Transformada de Laplace

La Transformada de Laplace es esencial en el análisis de sistemas dinámicos lineales y la solución de ecuaciones diferenciales. Utilizada en ingeniería y física, simplifica funciones de tiempo en el dominio de s, facilitando la resolución de problemas complejos. Propiedades como la linealidad y el desplazamiento temporal son clave en su aplicación. Además, la función de transferencia y los modelos en variables de estado son fundamentales para entender la respuesta y estabilidad de los sistemas LTI.

see more
Abrir mapa en el editor

1

6

Abrir mapa en el editor

¿Quieres crear mapas a partir de tu material?

Inserta un texto, sube una foto o un audio a Algor. ¡En unos segundos Algorino lo transformará en un mapa conceptual, resumen y mucho más!

Prueba Algor

Aprende con las flashcards de Algor Education

Haz clic en las tarjetas para aprender más sobre el tema

1

Aplicación principal de la Transformada de Laplace

Haz clic para comprobar la respuesta

Análisis de sistemas dinámicos lineales y solución de ecuaciones diferenciales.

2

Conversión de funciones mediante la Transformada de Laplace

Haz clic para comprobar la respuesta

Transforma funciones de tiempo en funciones de variable compleja s.

3

Composición de la variable s en la Transformada de Laplace

Haz clic para comprobar la respuesta

Parte real σ y parte imaginaria jω, donde j es la unidad imaginaria.

4

La ______ de ______ es comúnmente usada en ______ y ______, especialmente en el análisis de ______ eléctricos.

Haz clic para comprobar la respuesta

Transformada Laplace ingeniería física circuitos

5

Al transformar ecuaciones ______ en el dominio de ______, se simplifica su resolución a ecuaciones ______.

Haz clic para comprobar la respuesta

diferenciales s algebraicas

6

Primer paso con Transformada de Laplace

Haz clic para comprobar la respuesta

Aplicar transformada a términos de la ecuación diferencial, convirtiéndola en ecuación algebraica.

7

Aislamiento de la Transformada de Laplace

Haz clic para comprobar la respuesta

Reorganizar la ecuación algebraica para aislar la transformada de la función dependiente.

8

Obtención de la solución temporal

Haz clic para comprobar la respuesta

Calcular la transformada inversa de Laplace para hallar la solución de la ecuación en función del tiempo.

9

La ______ de ______ es clave en el análisis de sistemas ______ invariantes en el tiempo y se define con condiciones iniciales nulas.

Haz clic para comprobar la respuesta

función transferencia lineales

10

Esta función se representa como G(s) y es el cociente entre la transformada de Laplace de la ______ y la ______ de un sistema LTI.

Haz clic para comprobar la respuesta

salida entrada

11

Los ______ y ______ de la función de transferencia son esenciales para entender la respuesta y estabilidad del sistema.

Haz clic para comprobar la respuesta

polos ceros

12

En un sistema LTI, los ______ son las raíces del denominador y determinan su ______.

Haz clic para comprobar la respuesta

polos estabilidad

13

Los ______, que son las raíces del numerador, influyen en la forma de la ______ temporal del sistema.

Haz clic para comprobar la respuesta

ceros respuesta

14

Descripción interna de sistemas en modelos de variables de estado

Haz clic para comprobar la respuesta

Detalla interacciones entre todas las variables de estado, no solo entradas y salidas.

15

Aplicabilidad de modelos en variables de estado

Haz clic para comprobar la respuesta

Útiles para sistemas lineales y no lineales, alternativa a función de transferencia.

16

Realización de modelos en variables de estado

Haz clic para comprobar la respuesta

Proceso de derivar modelo de estado de función de transferencia; múltiples realizaciones posibles.

17

Los modelos que se centran en el estado de ______ se expresan a través de ecuaciones algebraicas.

Haz clic para comprobar la respuesta

equilibrio

18

Los modelos ______ son más complejos pero representan de manera más precisa la realidad de sistemas complejos.

Haz clic para comprobar la respuesta

no lineales

Preguntas y respuestas

Aquí tienes una lista de las preguntas más frecuentes sobre este tema

Contenidos similares

Matemáticas

Conceptos Fundamentales del Álgebra

Ver documento

Matemáticas

Introducción a las Expresiones Algebraicas

Ver documento

Matemáticas

Concepto y Representación de Matrices

Ver documento

Matemáticas

Fundamentos del Cálculo Diferencial

Ver documento

Principios Básicos de la Transformada de Laplace

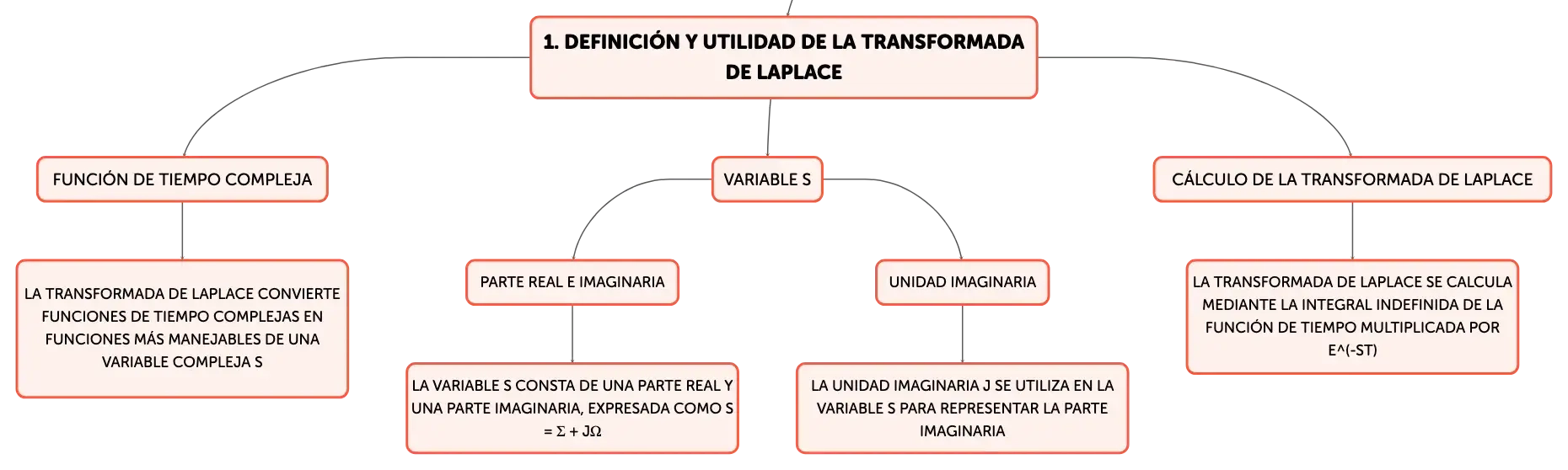

La Transformada de Laplace es una técnica matemática fundamental para el análisis de sistemas dinámicos lineales y la solución de ecuaciones diferenciales lineales. Esta herramienta convierte funciones de tiempo, que pueden ser complejas de manejar, en funciones más manejables de una variable compleja s, facilitando así la resolución de operaciones de cálculo. La variable s consta de una parte real y una parte imaginaria, expresada como s = σ + jω, donde j es la unidad imaginaria. La transformada de Laplace de una función f(t), definida como cero para t < 0, se denota como L[f(t)] = F(s) y se calcula mediante la integral indefinida de f(t)e^(-st) desde cero hasta infinito. Este proceso es invaluable para el análisis de sistemas, ya que permite el uso de métodos gráficos y algebraicos para predecir el comportamiento del sistema, evitando la necesidad de resolver directamente las ecuaciones diferenciales.
Laboratorio electrónico moderno con osciloscopio digital mostrando ondas sinusoidales y PCB con componentes, estantería con libros y panel de herramientas.

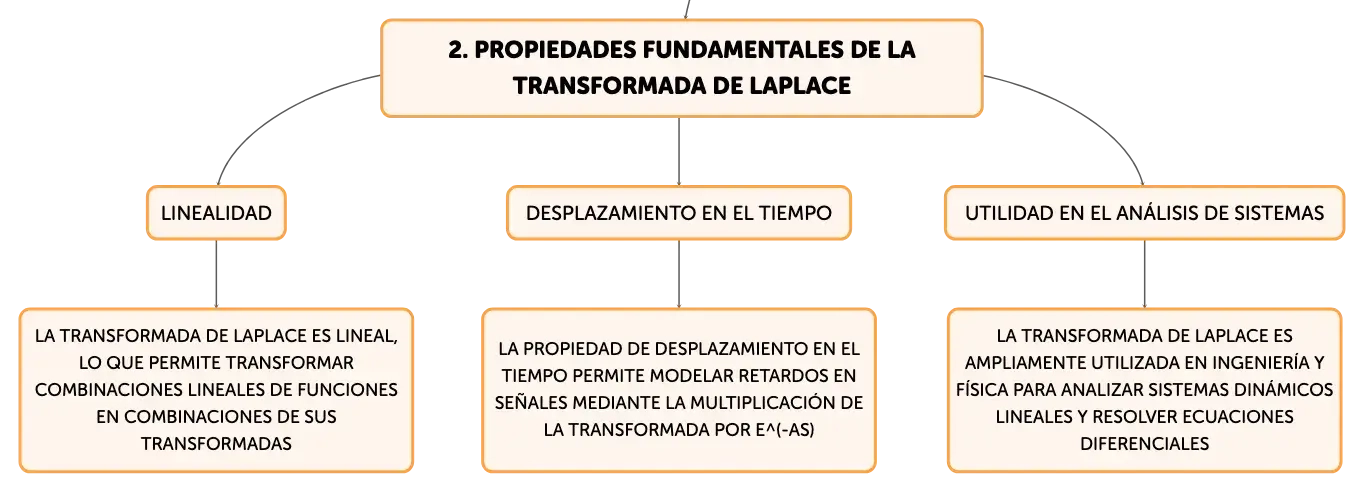

Utilidad y Propiedades Fundamentales de la Transformada de Laplace

La Transformada de Laplace es ampliamente utilizada en ingeniería y física, particularmente en el análisis de circuitos eléctricos y en el diseño de sistemas de control. Al aplicar la transformada a ecuaciones diferenciales, se obtienen ecuaciones algebraicas en el dominio de s, que son más sencillas de resolver. La solución resultante refleja tanto el comportamiento transitorio como el estado estacionario del sistema. Entre las propiedades destacadas de la Transformada de Laplace se encuentra la linealidad, que facilita la transformación de combinaciones lineales de funciones en sus correspondientes combinaciones de transformadas. La propiedad de desplazamiento en el tiempo es esencial para modelar retardos en señales, donde la multiplicación de una transformada de Laplace por e^(-as) corresponde a un retraso de la función original por un tiempo a.

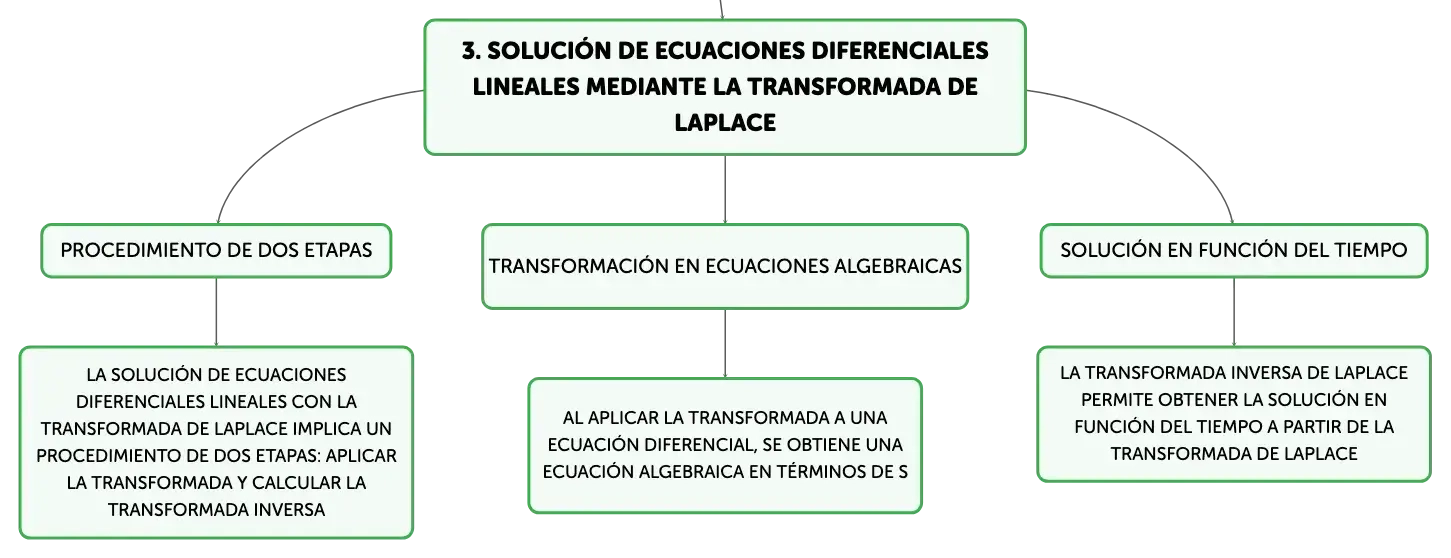

Solución de Ecuaciones Diferenciales Lineales Mediante la Transformada de Laplace

Resolver ecuaciones diferenciales lineales con la Transformada de Laplace implica un procedimiento de dos etapas. Inicialmente, se aplica la transformada a cada término de la ecuación diferencial, transformándola en una ecuación algebraica en términos de s. Posteriormente, se reorganiza la ecuación para aislar la transformada de Laplace de la variable dependiente. El segundo paso consiste en calcular la transformada inversa de Laplace para obtener la solución en función del tiempo. Este enfoque proporciona una solución integral y es particularmente efectivo para sistemas que son invariantes en el tiempo, permitiendo un análisis detallado y preciso del comportamiento del sistema.

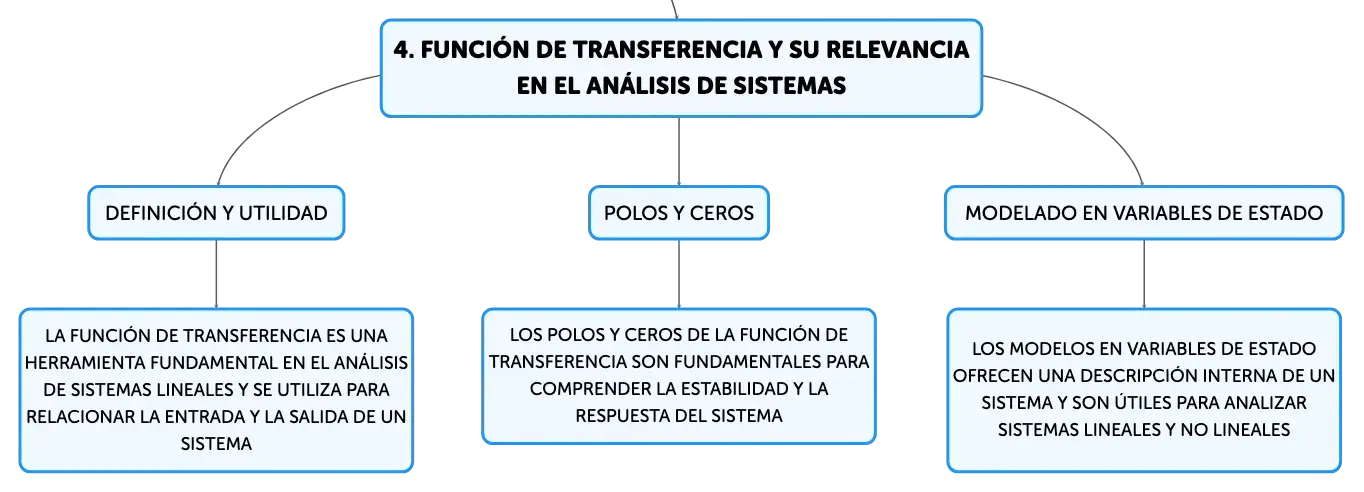

La Función de Transferencia y su Relevancia en el Análisis de Sistemas

La función de transferencia es un elemento crucial en el estudio de sistemas lineales invariantes en el tiempo (LTI) y se define asumiendo que las condiciones iniciales son nulas. Representa la relación entre la transformada de Laplace de la salida y la entrada de un sistema LTI, denotada como G(s), y se formula como un cociente de polinomios en s. Los polos y ceros de la función de transferencia son fundamentales para comprender la respuesta y la estabilidad del sistema. Los polos, que son las raíces del denominador, determinan la estabilidad del sistema, mientras que los ceros, raíces del numerador, afectan la forma de la respuesta temporal del sistema.

Modelado en Variables de Estado y su Implementación

Los modelos en variables de estado proporcionan una descripción interna de un sistema, detallando las interacciones entre todas las variables de estado, y no solo entre las entradas y salidas. Estos modelos son aplicables a sistemas tanto lineales como no lineales y ofrecen una alternativa a la función de transferencia para el análisis de sistemas. La realización se refiere al proceso de derivar un modelo en variables de estado a partir de una función de transferencia dada. Existen múltiples realizaciones posibles para una función de transferencia, lo que indica que diferentes configuraciones de estado pueden producir la misma salida. Esto resalta la versatilidad y el valor de los modelos en variables de estado para el análisis y diseño de sistemas dinámicos.

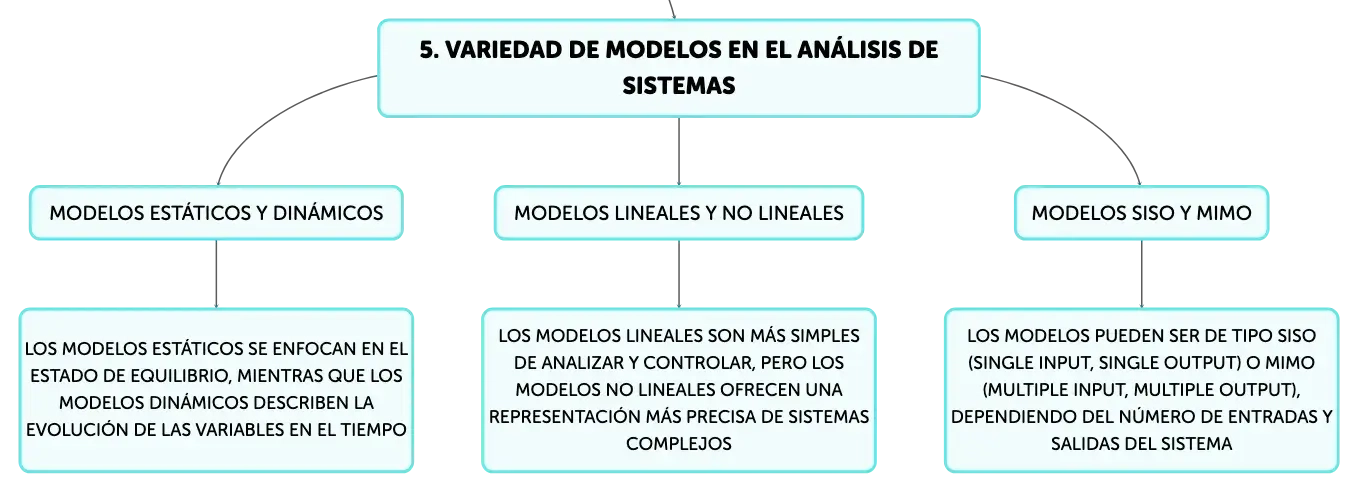

Variedad de Modelos en el Análisis de Sistemas

En el análisis de sistemas se emplean diversos modelos matemáticos para caracterizar y comprender el comportamiento de los sistemas. Estos modelos pueden ser estáticos o dinámicos, lineales o no lineales, y pueden describir procesos continuos o discretos. Los modelos estáticos se enfocan en el estado de equilibrio y se representan mediante ecuaciones algebraicas, mientras que los modelos dinámicos describen cómo las variables del sistema evolucionan con el tiempo, utilizando ecuaciones diferenciales o en derivadas parciales. Los modelos lineales son más simples de analizar y controlar, pero los modelos no lineales ofrecen una representación más precisa de sistemas complejos reales. Además, los modelos pueden ser de tipo SISO (Single Input, Single Output) o MIMO (Multiple Input, Multiple Output), dependiendo del número de entradas y salidas. Cada modelo se selecciona según las necesidades específicas del análisis y su aplicación particular.
