Topografía y Medición de la Tierra

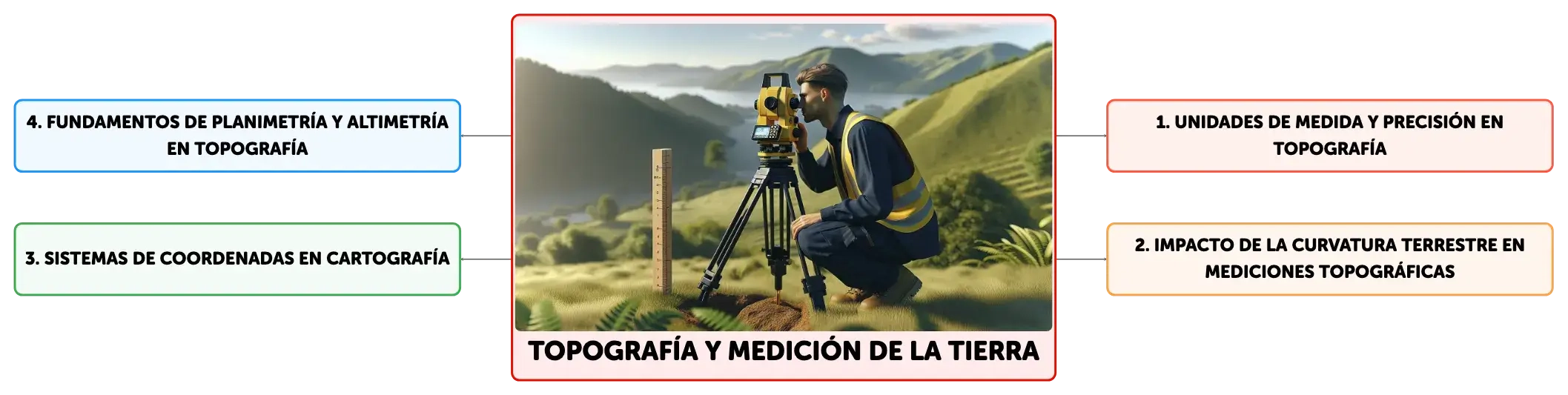

Mapa conceptual
La topografía es una ciencia clave en la representación de la superficie terrestre, utilizando unidades como hectáreas y sistemas de coordenadas para la precisión en planimetría y altimetría. Las proyecciones cartográficas, como la UTM, y el replanteo en construcción son esenciales para mapas detallados y obras fieles a los diseños.
Resumen
Esquema
Unidades de Medida y Precisión en Topografía
En topografía, la unidad de medida de superficie más utilizada es la hectárea (Ha), equivalente a 10.000 metros cuadrados o un área de 100 metros por 100 metros. Otras unidades incluyen el kilómetro cuadrado, que es igual a 100 hectáreas, y el área, que corresponde a 100 metros cuadrados. Para dimensiones menores se emplean el metro cuadrado y el centímetro cuadrado. La precisión en topografía se refiere a la relación entre el error de medición y la distancia total medida, expresada como una fracción. Por ejemplo, un error de 10 milímetros en una medición de 100 metros resulta en una precisión de 1 en 10.000 (10^-4). Se considera que una precisión de 1 en 1.000.000 (10^-6) es de alta calidad. Para mantener esta precisión en mediciones terrestres y no tener que corregir por la curvatura de la Tierra, la distancia máxima a medir suele ser menor a 22 kilómetros.Impacto de la Curvatura Terrestre en Mediciones Topográficas
La curvatura de la Tierra afecta significativamente las mediciones topográficas, especialmente en altimetría, donde la precisión disminuye con el aumento de la distancia. Para mantener un error de 1 milímetro en nivelaciones, la distancia no debe exceder los 110 metros. En planimetría, se consideran las diferencias entre las longitudes de la tangente y la cuerda de un arco terrestre, las cuales son insignificantes hasta cierto punto. El error radial al proyectar un arco de círculo máximo terrestre en un plano tangente puede calcularse con una fórmula que toma en cuenta el radio de la Tierra, permitiendo ajustes precisos en la representación de la superficie terrestre.Sistemas de Coordenadas Utilizados en Cartografía
La cartografía emplea sistemas de coordenadas para representar la superficie terrestre en mapas. Las coordenadas geográficas, como la latitud y la longitud, se basan en la red de paralelos y meridianos que recorren el globo. El meridiano de Greenwich sirve como referencia longitudinal, mientras que el Ecuador lo hace para la latitud. La orientación geográfica se determina por los polos Norte y Sur y se expresa mediante el acimut, que es el ángulo entre una línea de referencia y la dirección norte, medido en grados en el sentido de las agujas del reloj desde el norte geodésico o topográfico.Proyecciones Cartográficas y el Sistema UTM
Las proyecciones cartográficas intentan representar la superficie curva de la Tierra en un plano, lo que inevitablemente conlleva ciertas deformaciones. La proyección Universal Transversal de Mercator (UTM) es ampliamente utilizada por su eficacia en la representación a escala global. Este sistema divide el mundo en 60 zonas de 6° de longitud cada una y utiliza un sistema de coordenadas cartesianas en metros. La Península Ibérica, por ejemplo, se extiende a través de tres zonas UTM. A pesar de su complejidad y la necesidad de fórmulas avanzadas para la conversión de coordenadas entre zonas, la proyección UTM minimiza las deformaciones y es muy útil para la cartografía a gran escala.Fundamentos de Planimetría y Altimetría en Topografía
La topografía se divide en dos áreas principales: planimetría, que se ocupa de la posición horizontal de los puntos en el plano XY, y altimetría, que determina la elevación o altitud en el eje Z. Las curvas de nivel, que representan intersecciones horizontales equidistantes de la superficie terrestre, son herramientas esenciales en la planimetría para incorporar información altimétrica en los mapas. La equidistancia entre curvas de nivel es la separación vertical entre dos planos horizontales consecutivos. Estos conceptos son vitales para la creación de mapas topográficos que sean tanto precisos como detallados.El Proceso de Replanteo en Proyectos de Construcción e Ingeniería Civil
El replanteo es un proceso esencial en la construcción y la ingeniería civil que consiste en transferir la geometría de un diseño o planos al terreno o estructura real. Actúa como el proceso inverso al levantamiento topográfico y es crucial para el control y la verificación de la obra en curso. Dependiendo de si se trata de una obra civil o de edificación, el replanteo se adapta a las necesidades específicas de cada proyecto. Este paso garantiza que la construcción se realice conforme a los planos y especificaciones técnicas establecidas, asegurando la fidelidad del proyecto final con respecto a su diseño original.
Mostrar más

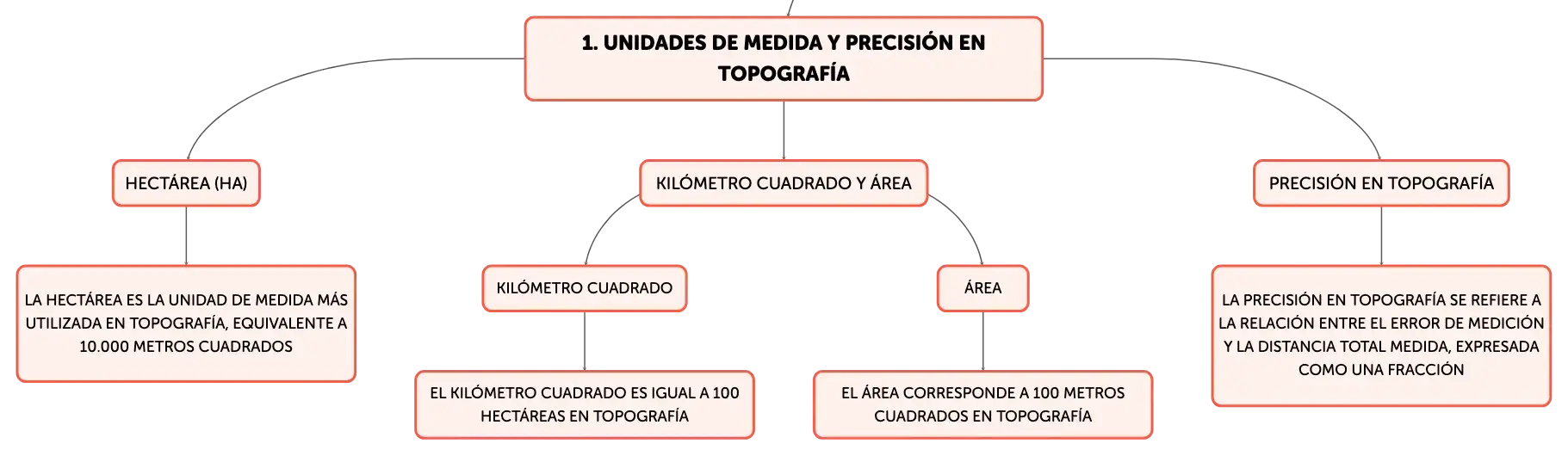

Unidades de Medida y Precisión en Topografía
Hectárea (Ha)
La hectárea es la unidad de medida más utilizada en topografía, equivalente a 10.000 metros cuadrados
Kilómetro cuadrado y área
Kilómetro cuadrado
El kilómetro cuadrado es igual a 100 hectáreas en topografía
Área
El área corresponde a 100 metros cuadrados en topografía
Precisión en topografía
La precisión en topografía se refiere a la relación entre el error de medición y la distancia total medida, expresada como una fracción

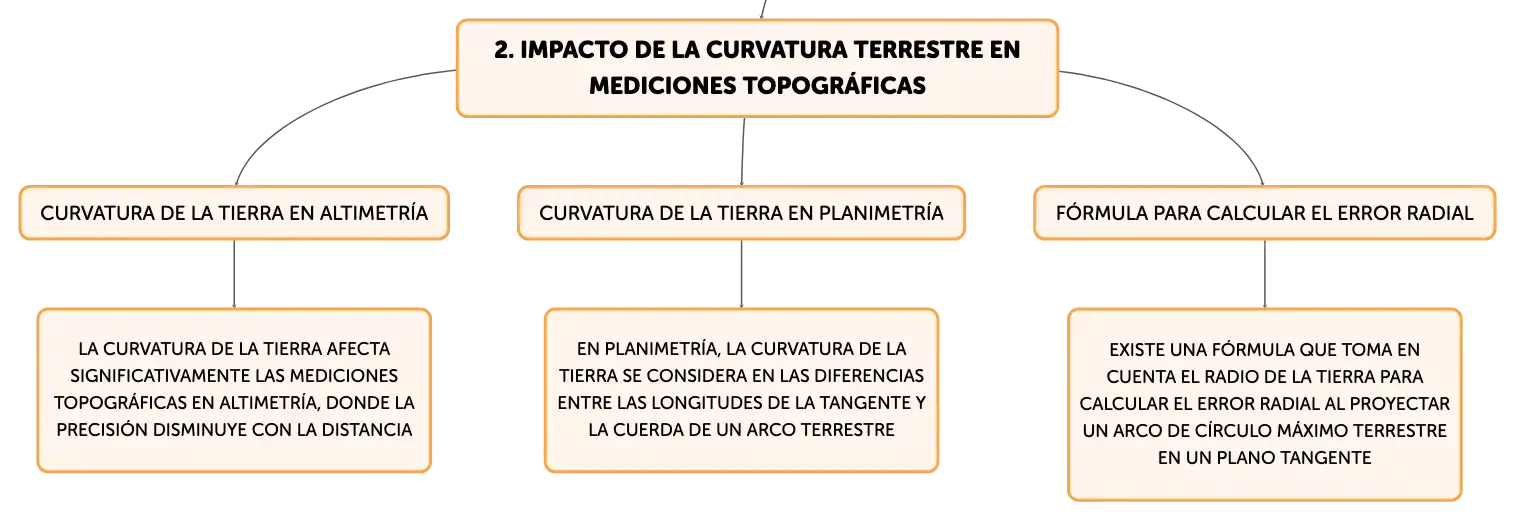

Impacto de la Curvatura Terrestre en Mediciones Topográficas
Curvatura de la Tierra en altimetría
La curvatura de la Tierra afecta significativamente las mediciones topográficas en altimetría, donde la precisión disminuye con la distancia
Curvatura de la Tierra en planimetría
En planimetría, la curvatura de la Tierra se considera en las diferencias entre las longitudes de la tangente y la cuerda de un arco terrestre
Fórmula para calcular el error radial
Existe una fórmula que toma en cuenta el radio de la Tierra para calcular el error radial al proyectar un arco de círculo máximo terrestre en un plano tangente
Sistemas de Coordenadas en Cartografía
Coordenadas geográficas
Las coordenadas geográficas, como la latitud y la longitud, se basan en la red de paralelos y meridianos que recorren el globo
Orientación geográfica
La orientación geográfica se determina por los polos Norte y Sur y se expresa mediante el acimut, que es el ángulo entre una línea de referencia y la dirección norte
Proyecciones cartográficas y el sistema UTM
Las proyecciones cartográficas, como la UTM, intentan representar la superficie curva de la Tierra en un plano, minimizando las deformaciones

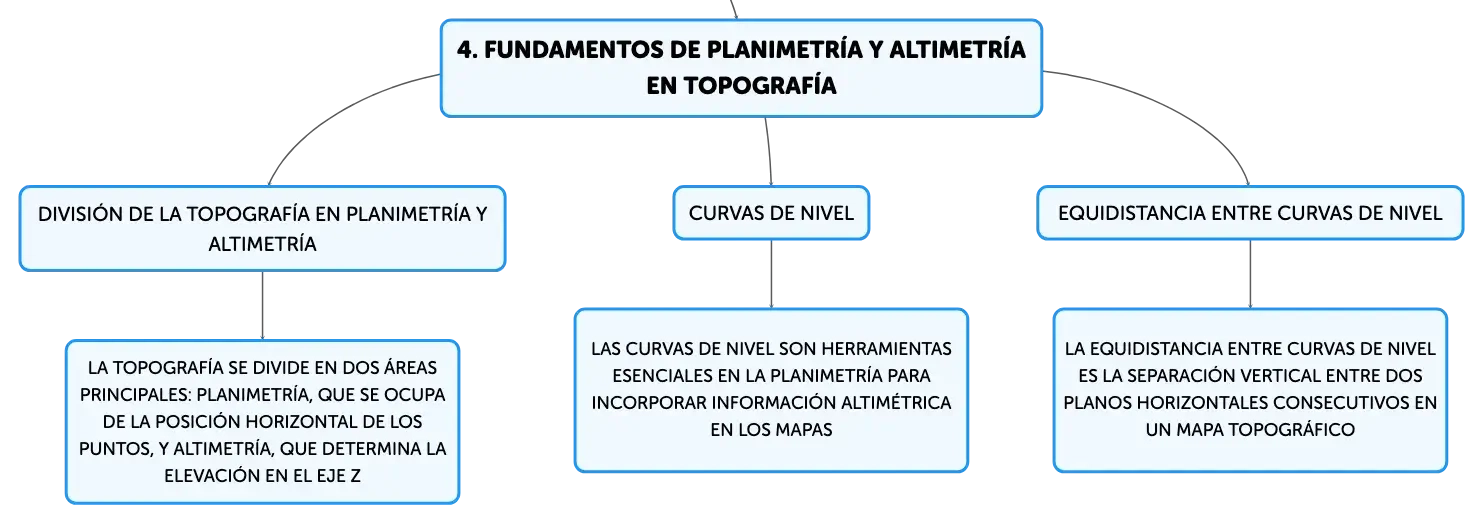

Fundamentos de Planimetría y Altimetría en Topografía
