Redes Industriales

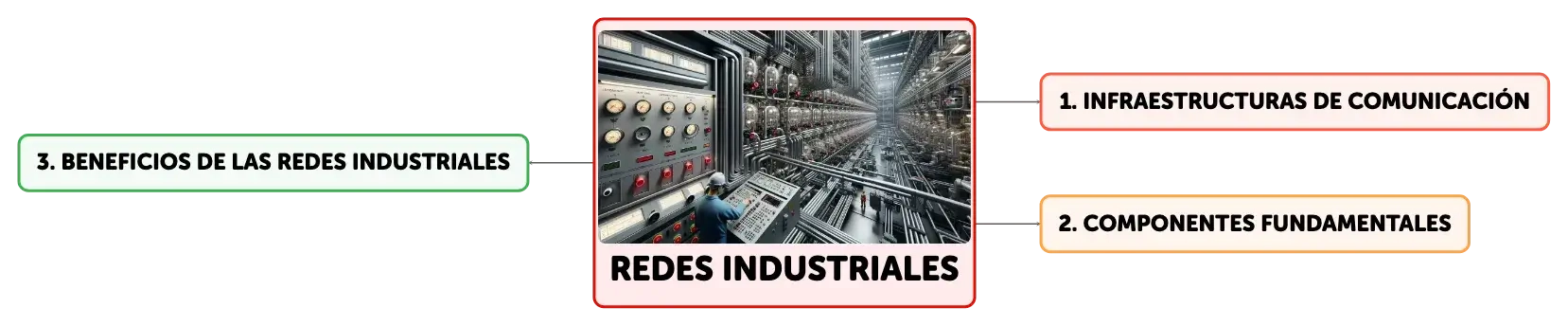

Las redes industriales son esenciales para la automatización y control de procesos en fábricas, con elementos como repetidores y enrutadores que aseguran comunicación eficiente. Protocolos como Modbus y Profibus estandarizan la transmisión de datos, mientras que Ethernet Industrial y sistemas SCADA integran y supervisan operaciones en tiempo real, mejorando la productividad y seguridad.

see more
Abrir mapa en el editor

1

4

Abrir mapa en el editor

¿Quieres crear mapas a partir de tu material?

Inserta un texto, sube una foto o un audio a Algor. ¡En unos segundos Algorino lo transformará en un mapa conceptual, resumen y mucho más!

Prueba Algor

Aprende con las flashcards de Algor Education

Haz clic en las tarjetas para aprender más sobre el tema

1

Estas infraestructuras están diseñadas para resistir condiciones como ______ electromagnéticas y ______ extremas.

Haz clic para comprobar la respuesta

interferencias temperaturas

2

Función de los repetidores en redes

Haz clic para comprobar la respuesta

Amplifican señales para transmisión a largas distancias.

3

Rol de los enrutadores

Haz clic para comprobar la respuesta

Gestionan tráfico de datos seleccionando rutas eficientes.

4

Propósito de los gateways

Haz clic para comprobar la respuesta

Permiten comunicación entre diferentes protocolos y sistemas.

5

La implementación de ______ industriales permite la integración de dispositivos ______ que incrementan la eficiencia operativa.

Haz clic para comprobar la respuesta

redes inteligentes

6

Además, estas tecnologías simplifican la ______ de la red y reducen los costos de ______ y mantenimiento.

Haz clic para comprobar la respuesta

expansión instalación

7

Son aplicables a una amplia gama de sistemas de ______ y contribuyen a la ______ y optimización de los procesos de producción.

Haz clic para comprobar la respuesta

manufactura confiabilidad

8

Compatibilidad con Ethernet estándar

Haz clic para comprobar la respuesta

Ethernet Industrial es compatible con componentes de Ethernet estándar, permitiendo su uso en la industria sin necesidad de equipos especiales.

9

Características adicionales de Ethernet Industrial

Haz clic para comprobar la respuesta

Incluye mayor robustez, redundancia y resistencia a condiciones adversas para garantizar la operatividad en entornos industriales.

10

Integración de datos en Ethernet Industrial

Haz clic para comprobar la respuesta

Permite la conexión de datos operativos con sistemas de gestión empresarial para mejorar el diagnóstico y supervisión de procesos.

11

Modbus es un ______ de comunicación industrial creado en ______.

Haz clic para comprobar la respuesta

protocolo 1979

12

Este protocolo permite la transmisión de datos entre ______ y dispositivos de ______.

Haz clic para comprobar la respuesta

controladores campo

13

Modbus opera en la capa de ______ del modelo OSI.

Haz clic para comprobar la respuesta

aplicación

14

A pesar de no ser un estándar de red ______, Modbus es muy utilizado por su ______ y facilidad de uso.

Haz clic para comprobar la respuesta

completo simplicidad

15

Origen de Profibus

Haz clic para comprobar la respuesta

Desarrollado en Alemania, 1987, para estandarizar comunicación en automatización industrial.

16

Método de comunicación de Profibus

Haz clic para comprobar la respuesta

Utiliza un método híbrido de paso de token para la transmisión eficiente de datos.

17

Propósito de Profibus PA

Haz clic para comprobar la respuesta

Enfocado en automatización de procesos, integra datos de seguridad y control en un mismo cable.

18

El protocolo CAN Open se utiliza ampliamente en la ______ de maquinaria y ______.

Haz clic para comprobar la respuesta

automatización vehículos

19

CAN Open sigue una arquitectura ______-servidor y permite una comunicación basada en ______ entre dispositivos.

Haz clic para comprobar la respuesta

cliente objetos

20

Como ______ internacional, CAN Open facilita la ______ entre diferentes dispositivos.

Haz clic para comprobar la respuesta

estándar interoperabilidad

21

CAN Open ofrece características para sistemas ______ y seguros, importantes en aplicaciones ______.

Haz clic para comprobar la respuesta

redundantes críticas

22

Estructura de comunicación AS-I

Haz clic para comprobar la respuesta

Utiliza estructura maestro-esclavo para control preciso y comunicación efectiva de E/S digitales.

23

Cableado en AS-I

Haz clic para comprobar la respuesta

Emplea un solo cable para transmisión de datos y suministro eléctrico, facilitando instalación y mantenimiento.

24

Los sistemas SCADA son vitales para la gestión eficiente de operaciones, ya que ofrecen información ______ que ayuda en la toma de decisiones.

Haz clic para comprobar la respuesta

detallada y actualizada

Preguntas y respuestas

Aquí tienes una lista de las preguntas más frecuentes sobre este tema

Contenidos similares

Tecnología

Planificación y Preparación para la Construcción de Puentes

Ver documento

Tecnología

Procesos de Soldadura

Ver documento

Tecnología

Proceso Integral en la Creación de Artefactos Tecnológicos

Ver documento

Tecnología

Fundamentos de las Instalaciones de Gas

Ver documento

Fundamentos de las Redes Industriales

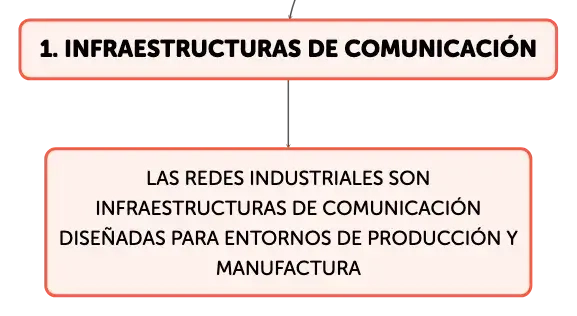

Las redes industriales constituyen infraestructuras de comunicación diseñadas específicamente para entornos de producción y manufactura, tales como fábricas y plantas de procesamiento. Estas redes son vitales para la automatización y el control de procesos industriales, permitiendo la interconexión eficiente de dispositivos como sistemas de control, sensores y actuadores. Se distinguen por su robustez y fiabilidad, ya que están optimizadas para soportar condiciones adversas, incluyendo interferencias electromagnéticas, vibraciones y temperaturas extremas, garantizando así la continuidad operativa.
Vista de un entorno industrial con tuberías metálicas, válvulas rojas, medidores y dispositivos electrónicos, y un trabajador ante un panel de control.

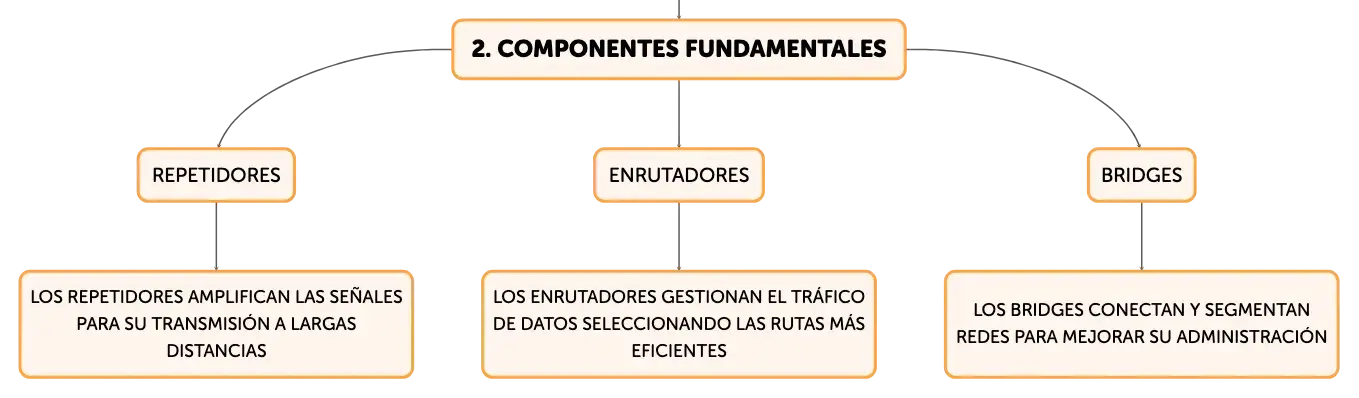

Elementos Esenciales de las Redes Industriales

Los componentes fundamentales de las redes industriales incluyen repetidores, que amplifican las señales para su transmisión a través de largas distancias; enrutadores, que gestionan el tráfico de datos seleccionando las rutas más eficientes; bridges, que conectan y segmentan redes para mejorar su administración; y gateways, que permiten la comunicación entre diferentes protocolos y sistemas, facilitando la interoperabilidad entre dispositivos que de otro modo serían incompatibles. Estos elementos trabajan en conjunto para asegurar una comunicación fluida y confiable, esencial para el control y monitoreo de procesos industriales.

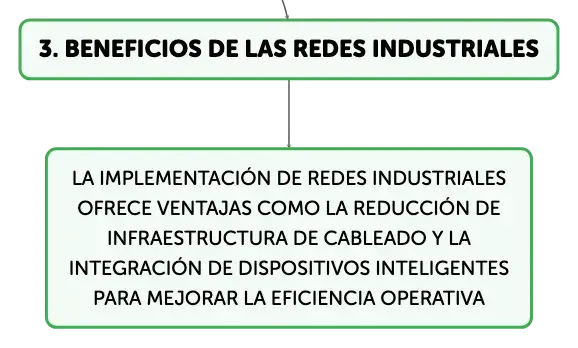

Beneficios de las Redes Industriales

La implementación de redes industriales ofrece ventajas significativas, como la reducción de la infraestructura de cableado y la posibilidad de integrar dispositivos inteligentes que mejoran la eficiencia operativa. Estas redes favorecen un control distribuido que aporta flexibilidad y escalabilidad al sistema. Además, simplifican la expansión de la red, disminuyen los costos de instalación y mantenimiento, y son aplicables a una amplia gama de sistemas de manufactura. La confiabilidad y optimización de los procesos de producción son también resultados directos de la adopción de estas tecnologías.

Ethernet en la Industria

Ethernet Industrial es una adaptación del estándar Ethernet, comúnmente utilizado en entornos de oficina, para satisfacer las demandas específicas de la industria. Esta versión industrial mantiene la compatibilidad con los componentes estándar de Ethernet, pero se refuerza con características adicionales como mayor robustez, redundancia y resistencia a condiciones adversas. Esto asegura la conectividad y la comunicación continua entre dispositivos industriales. Además, Ethernet Industrial facilita la integración de datos operativos con sistemas de gestión empresarial, proporcionando información valiosa para el diagnóstico y la supervisión remota de los procesos de manufactura.

El Protocolo Modbus

Modbus es un protocolo de comunicación industrial establecido en 1979, diseñado para la transmisión de información entre controladores y dispositivos de campo. Funciona en la capa de aplicación del modelo OSI y, aunque no es un estándar de red completo, su simplicidad y facilidad de implementación lo han convertido en un protocolo ampliamente adoptado. Modbus TCP es una variante que se integra con redes Ethernet TCP/IP, lo que facilita la conectividad y la interoperabilidad en entornos industriales modernos.

Profibus en la Automatización de Procesos

Profibus es un estándar de comunicación industrial desarrollado en Alemania en 1987, que busca estandarizar la comunicación en la automatización de procesos. Utiliza un método de paso de token híbrido y permite la conexión de una gran cantidad de dispositivos, asegurando una transmisión de datos eficiente. Profibus se divide en tres variantes principales: Profibus FMS, orientado a la comunicación de alto nivel; Profibus DP, diseñado para periferia descentralizada y tiempos de reacción rápidos; y Profibus PA, enfocado en la automatización de procesos y la integración de datos de seguridad y control en el mismo cable.

CAN Open y el Bus CAN

CAN Open es un protocolo de comunicación de alto nivel que se basa en el bus Controller Area Network (CAN), ampliamente utilizado en la automatización de maquinaria y vehículos. Este protocolo estandariza tipos de mensajes y sigue una arquitectura cliente-servidor, lo que permite una comunicación basada en objetos y eficiente entre dispositivos. Como estándar internacional, CAN Open promueve la interoperabilidad y proporciona características para sistemas redundantes y seguros, esenciales en aplicaciones críticas.

AS-I: Simplificación en la Conexión de Sensores y Actuadores

AS-Interface (AS-I) es un sistema de comunicación diseñado para conectar sensores y actuadores binarios de manera sencilla y eficiente. Utiliza un solo cable para la transmisión de datos y la alimentación eléctrica, lo que simplifica la instalación y mantenimiento de la red. Su estructura maestro-esclavo garantiza una comunicación efectiva y un control preciso de las entradas y salidas digitales, facilitando la integración de dispositivos en la automatización de procesos.

La Importancia de los Sistemas SCADA

Los sistemas de Control de Supervisión y Adquisición de Datos (SCADA) son plataformas críticas que integran hardware y software para la supervisión y control de procesos industriales en tiempo real. Estos sistemas son esenciales para la gestión eficiente de operaciones, ya que proporcionan información detallada y actualizada que facilita la toma de decisiones y permite una respuesta rápida ante emergencias o desviaciones en el proceso, contribuyendo así a la mejora continua de la productividad y la seguridad industrial.
