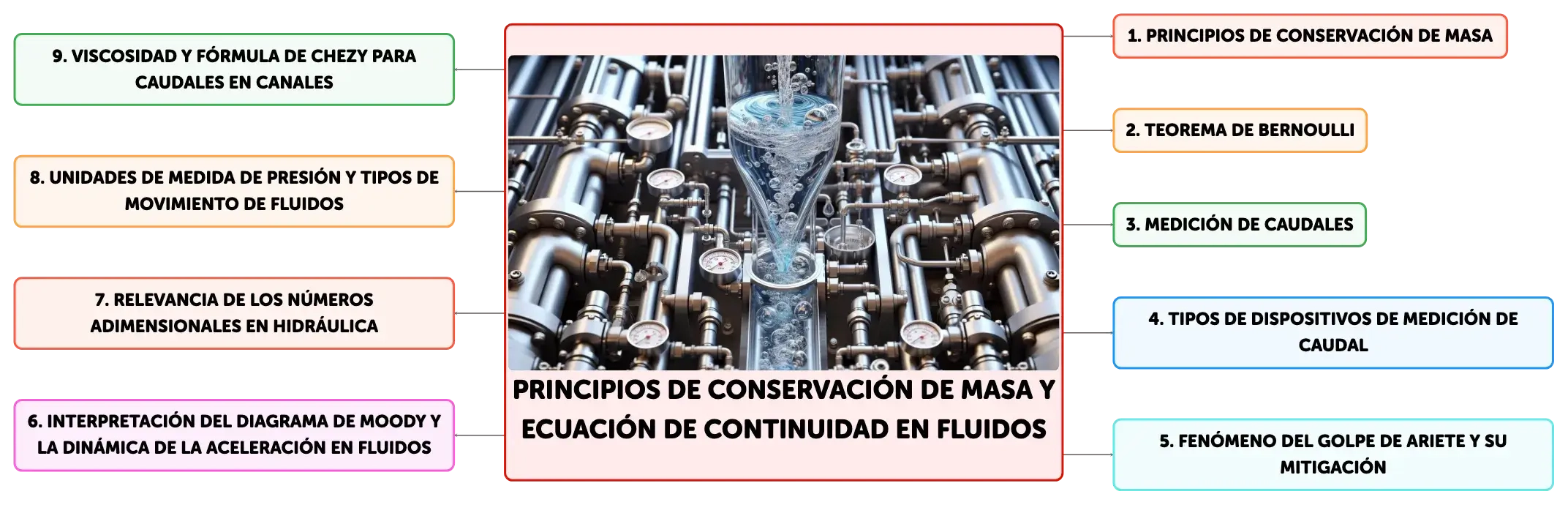

Principios de Conservación de Masa y Ecuación de Continuidad en Fluidos

La mecánica de fluidos se basa en principios como la conservación de masa y la ecuación de continuidad, fundamentales para entender el comportamiento de los fluidos. El Teorema de Bernoulli, que se aplica a fluidos ideales, es crucial para calcular flujos y presiones. La medición de caudales y la prevención de la cavitación son esenciales en hidráulica, mientras que el Número de Reynolds determina el tipo de flujo. Los medidores de flujo, como el Venturímetro y el orificio aforador, son herramientas clave en este campo.

1/10

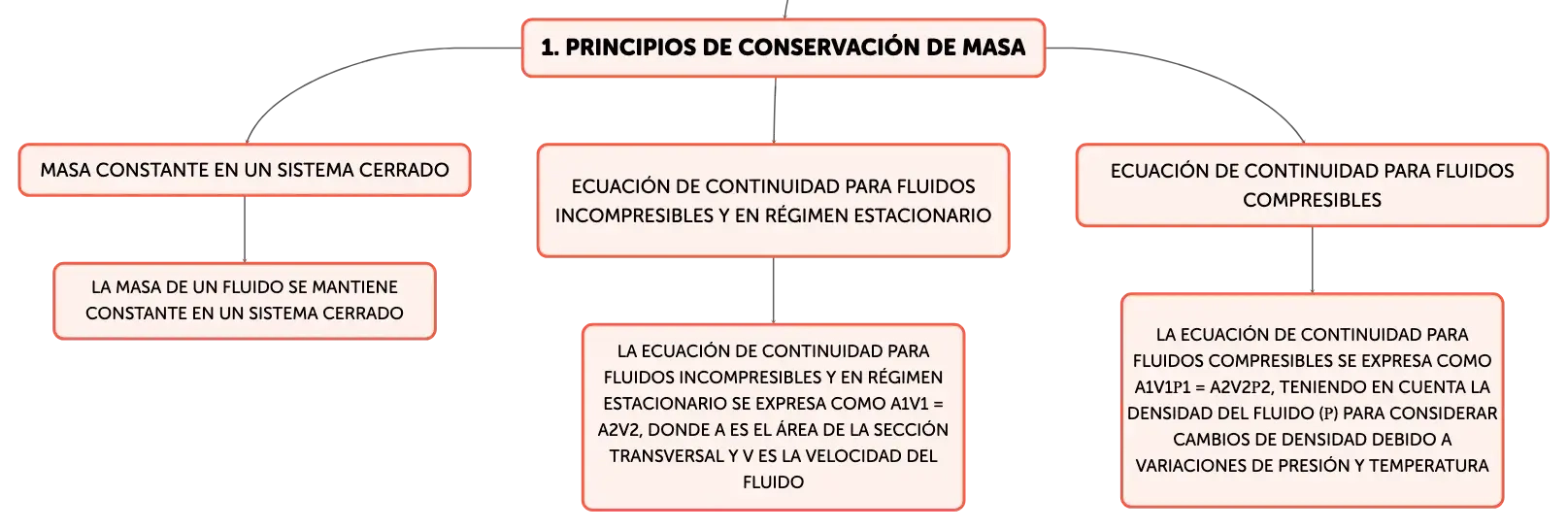

Principios de Conservación de Masa y la Ecuación de Continuidad en Fluidos

En la mecánica de fluidos, el principio de conservación de masa es esencial para entender cómo se comportan los fluidos bajo diversas condiciones. Este principio sostiene que la masa de un fluido se mantiene constante dentro de un sistema cerrado. La aplicación de este principio da lugar a la ecuación de continuidad, que para un fluido incompresible y en régimen estacionario se expresa como A1V1 = A2V2, donde A representa el área de la sección transversal y V la velocidad del fluido. Para fluidos compresibles, la ecuación incluye la densidad del fluido (ρ), modificándose a A1V1ρ1 = A2V2ρ2, para tener en cuenta los cambios de densidad debido a variaciones de presión y temperatura.

Primer plano de tubería transparente con agua fluyendo y equipo de medición en sistema de tuberías metálicas con válvulas, en ambiente controlado.

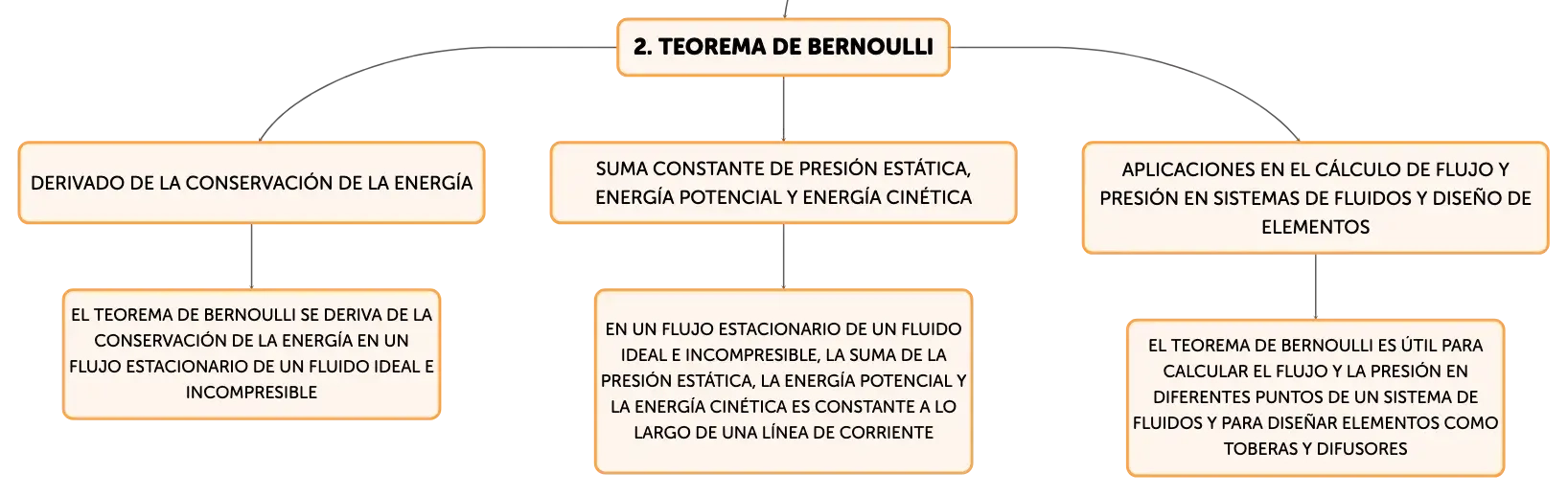

El Teorema de Bernoulli y su Aplicación en la Dinámica de Fluidos

El Teorema de Bernoulli es un principio fundamental en la dinámica de fluidos que se deriva de la conservación de la energía. Establece que en un flujo estacionario de un fluido ideal (sin viscosidad) e incompresible, la suma de la presión estática, la energía potencial por unidad de volumen y la energía cinética por unidad de volumen es constante a lo largo de una línea de corriente. Matemáticamente, se expresa como P + ρgh + 0.5ρV^2 = constante, donde P es la presión, ρ la densidad del fluido, g la aceleración debida a la gravedad, h la altura y V la velocidad del fluido. Este teorema es útil para calcular el flujo y la presión en diferentes puntos de un sistema de fluidos y para diseñar elementos como toberas y difusores.

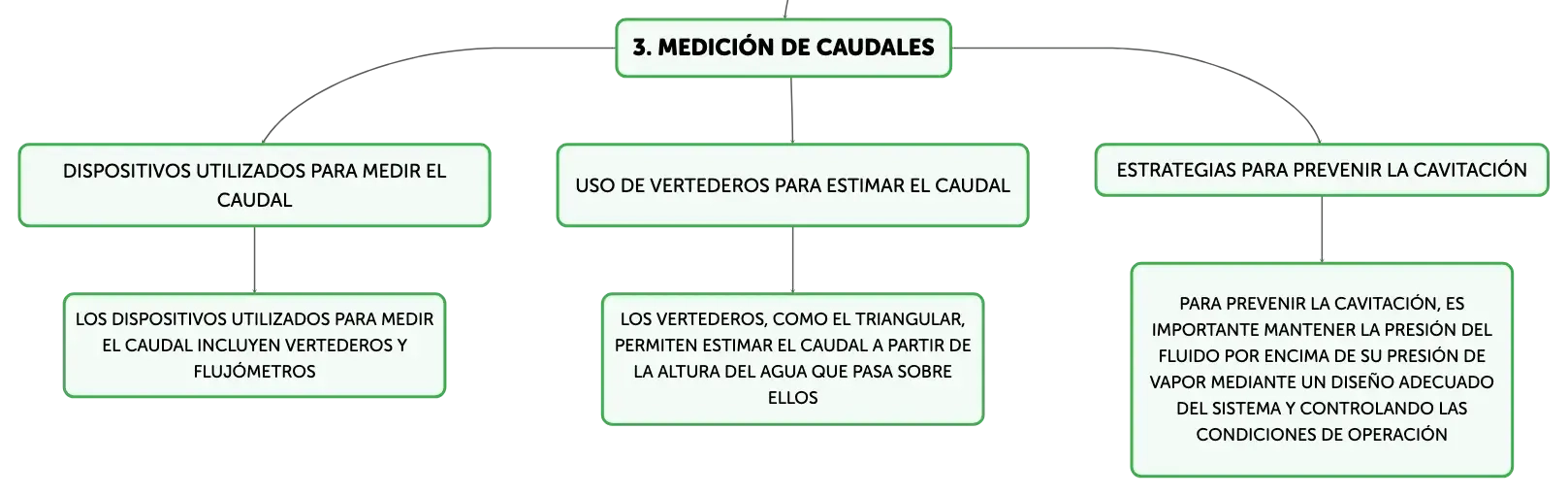

Medición de Caudales y Estrategias para Prevenir la Cavitación

La medición precisa del caudal es crucial en hidráulica y se realiza mediante dispositivos como vertederos y flujómetros. Los vertederos, como el triangular, permiten estimar el caudal a partir de la altura del agua que pasa sobre ellos. La cavitación, un fenómeno que ocurre cuando la presión local de un fluido cae por debajo de su presión de vapor, generando burbujas de vapor, puede causar daños en equipos como bombas y turbinas. Para prevenir la cavitación, es importante mantener la presión del fluido por encima de su presión de vapor, lo que se puede lograr mediante un diseño adecuado del sistema y controlando las condiciones de operación.

El Número de Reynolds y la Clasificación de los Regímenes de Flujo

El Número de Reynolds es una cantidad adimensional que indica el tipo de flujo en un sistema de fluidos. Un valor menor a 2000 generalmente indica un flujo laminar, caracterizado por capas de fluido deslizándose suavemente unas sobre otras. Un valor mayor a 2000 sugiere un flujo turbulento, donde el movimiento del fluido es caótico y desordenado. El conocimiento del régimen de flujo es fundamental para el diseño de sistemas hidráulicos y para predecir la pérdida de energía debido a la fricción interna del fluido.

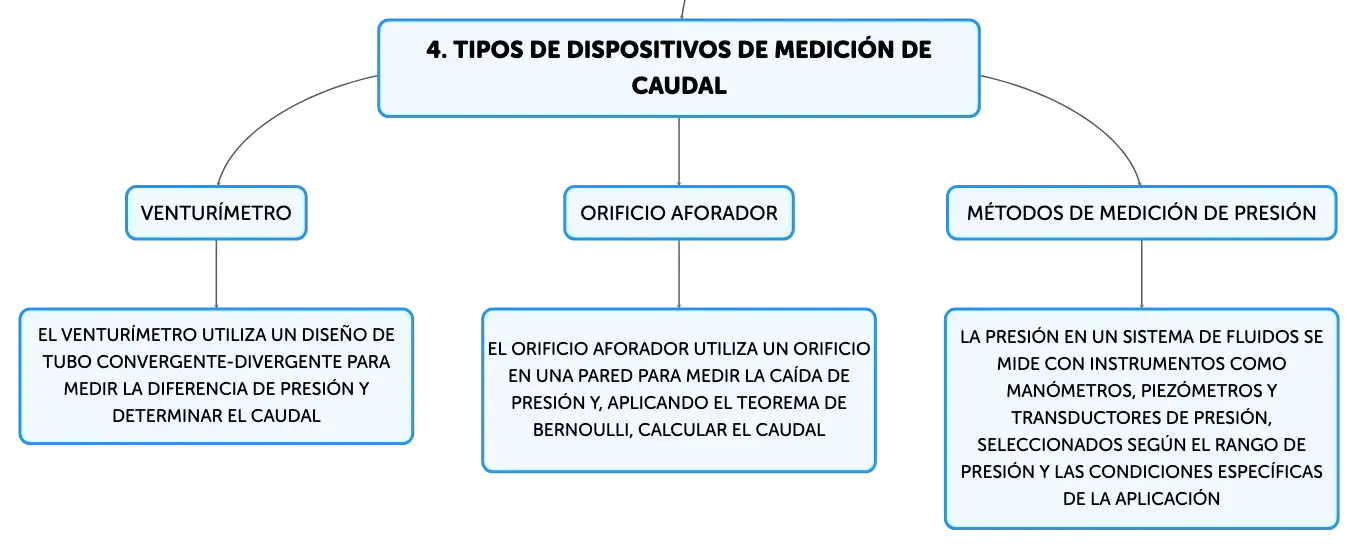

Eficiencia de Bombas y Comparación de Medidores de Flujo

La eficiencia de una bomba se evalúa por la relación entre la energía hidráulica que proporciona al fluido y la energía mecánica suministrada a la bomba. En cuanto a los medidores de flujo, el Venturímetro y el orificio aforador son dos tipos comunes. El Venturímetro aprovecha un diseño de tubo convergente-divergente para medir la diferencia de presión y determinar el caudal. El orificio aforador, por su parte, utiliza un orificio en una pared para medir la caída de presión y, aplicando el teorema de Bernoulli, calcular el caudal.

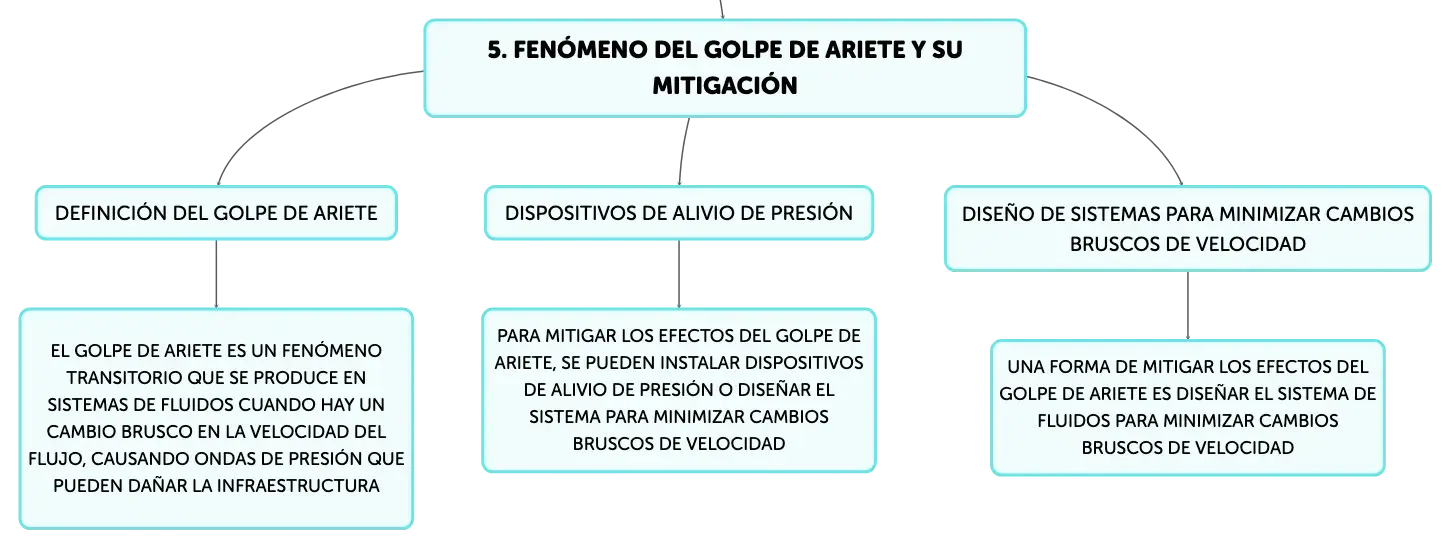

El Fenómeno del Golpe de Ariete y Métodos de Medición de Presión

El golpe de ariete es un fenómeno transitorio que se produce en sistemas de fluidos cuando hay un cambio brusco en la velocidad del flujo, causando ondas de presión que pueden dañar la infraestructura. Para mitigar sus efectos, se pueden instalar dispositivos de alivio de presión o diseñar el sistema para minimizar cambios bruscos de velocidad. La presión en un sistema de fluidos se mide con instrumentos como manómetros, piezómetros y transductores de presión, seleccionados según el rango de presión y las condiciones específicas de la aplicación.

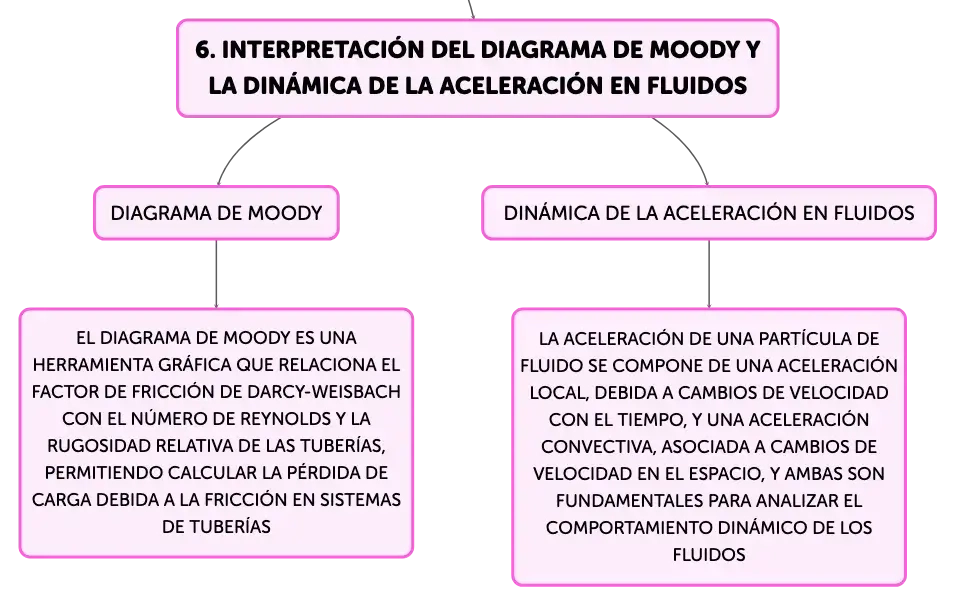

Interpretación del Diagrama de Moody y la Dinámica de la Aceleración en Fluidos

El Diagrama de Moody es una herramienta gráfica que relaciona el factor de fricción de Darcy-Weisbach con el Número de Reynolds y la rugosidad relativa de las tuberías, permitiendo calcular la pérdida de carga debida a la fricción en sistemas de tuberías. La aceleración de una partícula de fluido se compone de una aceleración local, debida a cambios de velocidad con el tiempo, y una aceleración convectiva, asociada a cambios de velocidad en el espacio. Ambas son fundamentales para analizar el comportamiento dinámico de los fluidos.

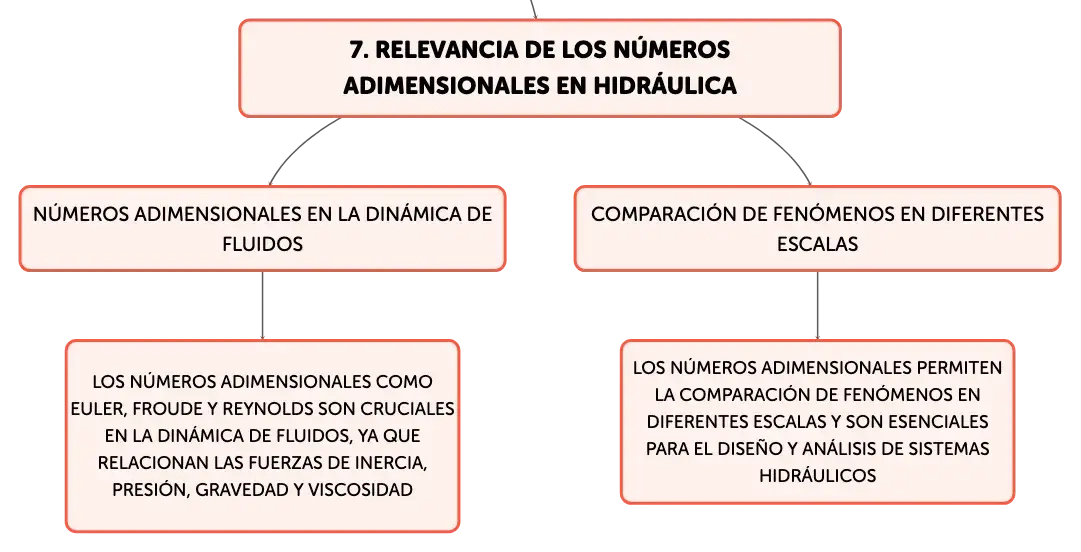

Relevancia de los Números Adimensionales en Hidráulica

Los números adimensionales como Euler, Froude y Reynolds son cruciales en la dinámica de fluidos, ya que relacionan las fuerzas de inercia, presión, gravedad y viscosidad. Estos números permiten la comparación de fenómenos en diferentes escalas y son esenciales para el diseño y análisis de sistemas hidráulicos, facilitando la predicción del comportamiento de los fluidos bajo diversas condiciones operativas.

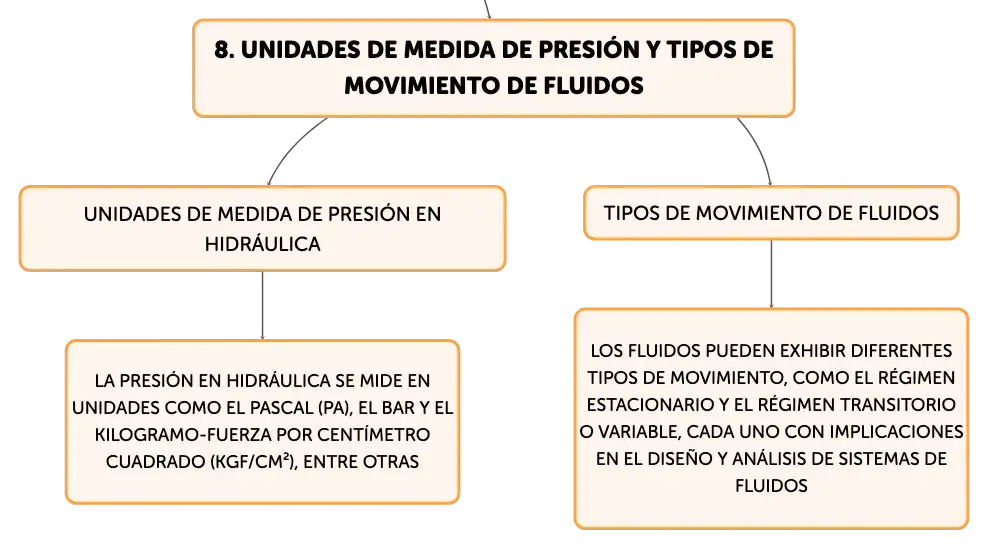

Unidades de Medida de Presión y Tipos de Movimiento de Fluidos

La presión en hidráulica se mide en unidades como el Pascal (Pa), el Bar y el kilogramo-fuerza por centímetro cuadrado (kgf/cm²), entre otras. Los fluidos pueden exhibir diferentes tipos de movimiento, como el régimen estacionario, en el que las condiciones de flujo no cambian con el tiempo, y el régimen transitorio o variable, donde las condiciones de flujo cambian con el tiempo. Cada tipo de movimiento tiene implicaciones en el diseño y análisis de sistemas de fluidos.

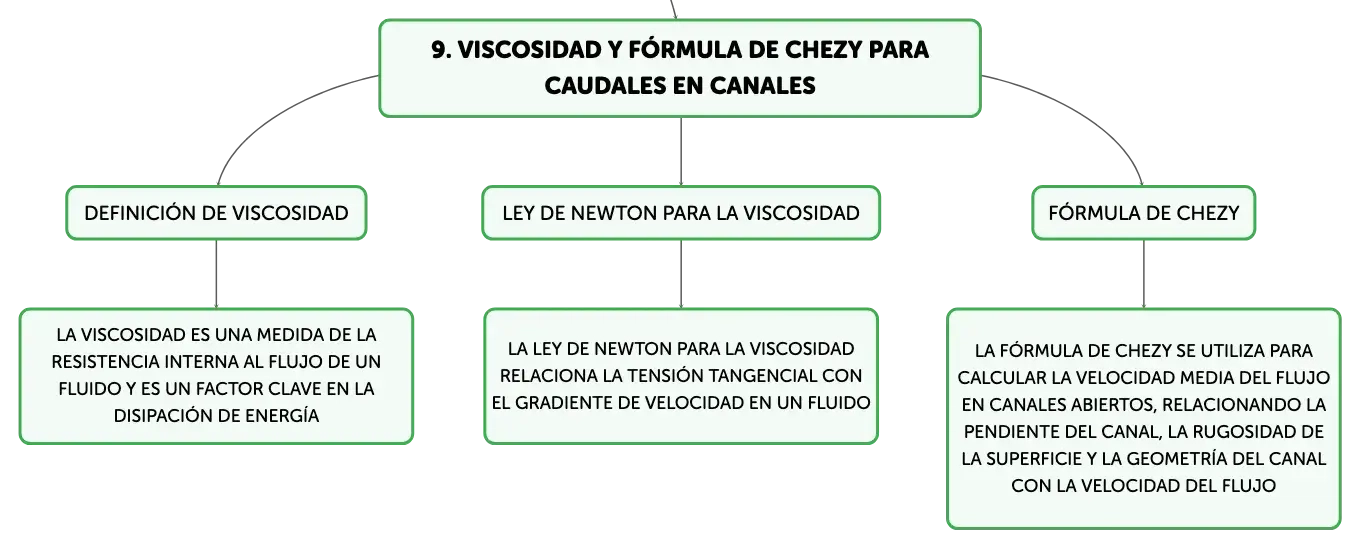

La Viscosidad y la Fórmula de Chezy para Caudales en Canales

La viscosidad es una medida de la resistencia interna al flujo de un fluido y es un factor clave en la disipación de energía. La ley de Newton para la viscosidad relaciona la tensión tangencial con el gradiente de velocidad en un fluido. La fórmula de Chezy, una de las primeras relaciones empíricas, se utiliza para calcular la velocidad media del flujo en canales abiertos, relacionando la pendiente del canal, la rugosidad de la superficie y la geometría del canal con la velocidad del flujo.
