Principios y Eficiencia de los Motores Hidráulicos
Mapa conceptual
Los motores hidráulicos son esenciales en la transmisión de potencia, transformando la energía de fluidos presurizados en movimiento rotatorio. Su eficiencia depende de la presión de salida, la viscosidad del fluido y el tipo de motor, ya sea de paletas, pistón radial, pistón axial o de engranajes. Estos motores se utilizan en sectores como la agricultura y la minería, y su selección es vital para la eficiencia y durabilidad del equipo.
Resumen
Esquema
Principios y Eficiencia de los Motores Hidráulicos
Los motores hidráulicos son elementos cruciales en sistemas de transmisión de potencia que convierten la energía de un fluido presurizado en movimiento rotatorio. Su eficiencia se ve afectada por factores como la presión de salida de la bomba, que al incrementarse puede disminuir el par motor debido a la reducción de la presión diferencial. La eficiencia de la bomba tiende a mantenerse estable en la mayor parte de su rango operativo, pero disminuye al aproximarse al límite de sus revoluciones por minuto (rpm). Operar a bajas presiones puede llevar a eficiencias reducidas debido al aumento de las pérdidas por fricción interna, un fenómeno presente en todos los tipos de motores hidráulicos. Además, la disminución del desplazamiento en los motores hidráulicos desde su valor máximo también resulta en una disminución de la eficiencia general.El Rol de la Viscosidad del Fluido en la Operación de Motores Hidráulicos
La viscosidad del fluido hidráulico es un parámetro esencial para el rendimiento adecuado de los motores hidráulicos. Se recomienda mantener la viscosidad dentro de un rango de 30 a 50 mm²/s para asegurar una operación eficiente. En situaciones de emergencia, como cuando la temperatura del fluido alcanza los 80°C, la viscosidad no debe superar los 10 mm²/s por un periodo breve. Para operaciones con par reducido y máxima potencia, la viscosidad mínima debe ser de 18 mm²/s, mientras que para el arranque en frío, la viscosidad máxima puede ser de hasta 1.000 mm²/s. Estos rangos de viscosidad garantizan que el motor hidráulico funcione eficientemente y con el mínimo desgaste posible.Clasificación y Mecanismos de los Motores Hidráulicos
Los motores hidráulicos se clasifican en diferentes tipos según su diseño y mecanismo de operación. El motor de paletas utiliza paletas que se extienden y retraen contra las paredes de una cámara debido a la fuerza centrífuga y la presión del fluido, generando movimiento rotatorio. El motor de pistón radial tiene pistones que se desplazan radialmente, bombeando el aceite en cámaras radiales. Los motores de pistón axial emplean una placa inclinada que varía la carrera de los pistones para producir rotación. Finalmente, el motor de engranajes se compone de dos engranajes que giran en direcciones opuestas, transportando el fluido a través del motor. Cada tipo tiene sus propias ventajas y aplicaciones específicas, dependiendo de los requerimientos de la tarea.Aplicaciones Industriales y Criterios de Selección de Motores Hidráulicos
Los motores hidráulicos se emplean en una variedad de industrias, incluyendo la agricultura, la silvicultura, la minería y la aeronáutica, y son fundamentales en equipos como cosechadoras, montacargas, cintas transportadoras y sistemas de dirección de embarcaciones. La elección de un motor hidráulico debe considerar un equilibrio entre el costo y la vida útil prevista del equipo. Un motor hidráulico es más valioso cuanto mayor es su par, velocidad y eficiencia, y menor es el ruido que produce durante su funcionamiento. La selección adecuada es crucial para garantizar la eficiencia operativa y la durabilidad del motor en su aplicación específica.Consideraciones Técnicas para la Utilización de Motores Hidráulicos
Al emplear motores hidráulicos, es importante tener en cuenta aspectos técnicos como la viscosidad del fluido, la presión de trabajo y la selección del tipo de motor más adecuado para la aplicación en cuestión. Los motores de pistón radial son óptimos para máquinas de tamaño compacto, mientras que los motores de engranaje interno son apropiados para aplicaciones de carga media a ligera. Los motores de paletas son ideales para taladradoras de alta y baja velocidad, aunque son menos comunes en aplicaciones móviles. Comprender las curvas de rendimiento, que muestran la relación entre caudal, par y potencia en función de la velocidad de rotación, es esencial para maximizar la eficiencia y el rendimiento del motor hidráulico en su uso deseado.
Mostrar más

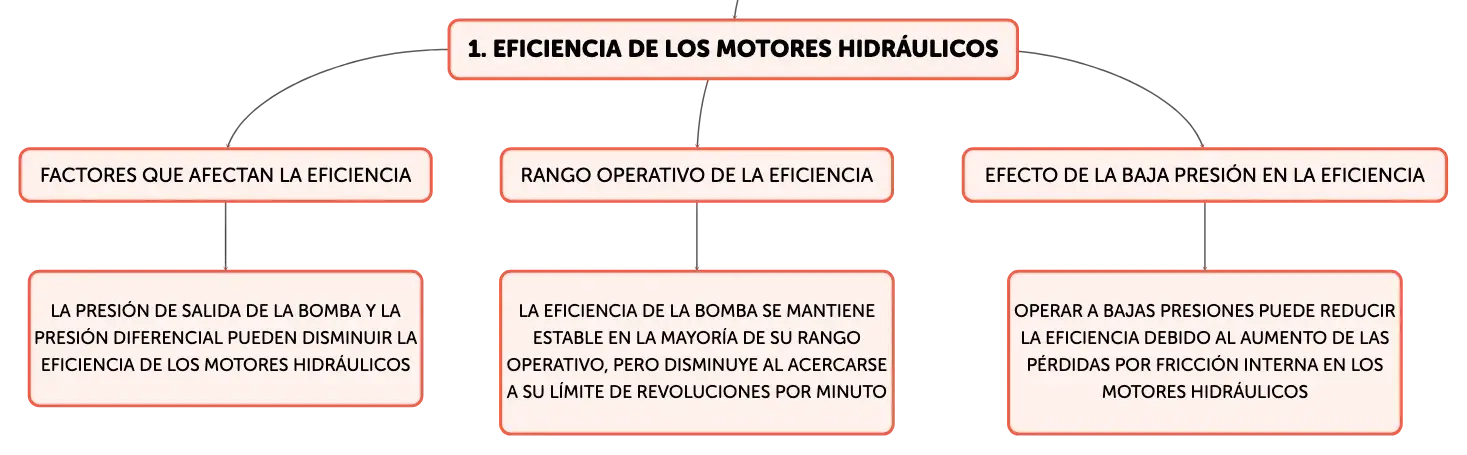

Eficiencia de los Motores Hidráulicos
Factores que afectan la eficiencia
La presión de salida de la bomba y la presión diferencial pueden disminuir la eficiencia de los motores hidráulicos
Rango operativo de la eficiencia
La eficiencia de la bomba se mantiene estable en la mayoría de su rango operativo, pero disminuye al acercarse a su límite de revoluciones por minuto
Efecto de la baja presión en la eficiencia
Operar a bajas presiones puede reducir la eficiencia debido al aumento de las pérdidas por fricción interna en los motores hidráulicos
Rol de la Viscosidad del Fluido en la Operación de Motores Hidráulicos
Importancia de la viscosidad del fluido
La viscosidad del fluido es esencial para el rendimiento adecuado de los motores hidráulicos
Rangos recomendados de viscosidad
Se recomienda mantener la viscosidad del fluido entre 30 y 50 mm²/s para una operación eficiente
Efectos de la temperatura en la viscosidad
En situaciones de emergencia, la viscosidad del fluido no debe superar los 10 mm²/s cuando la temperatura alcanza los 80°C

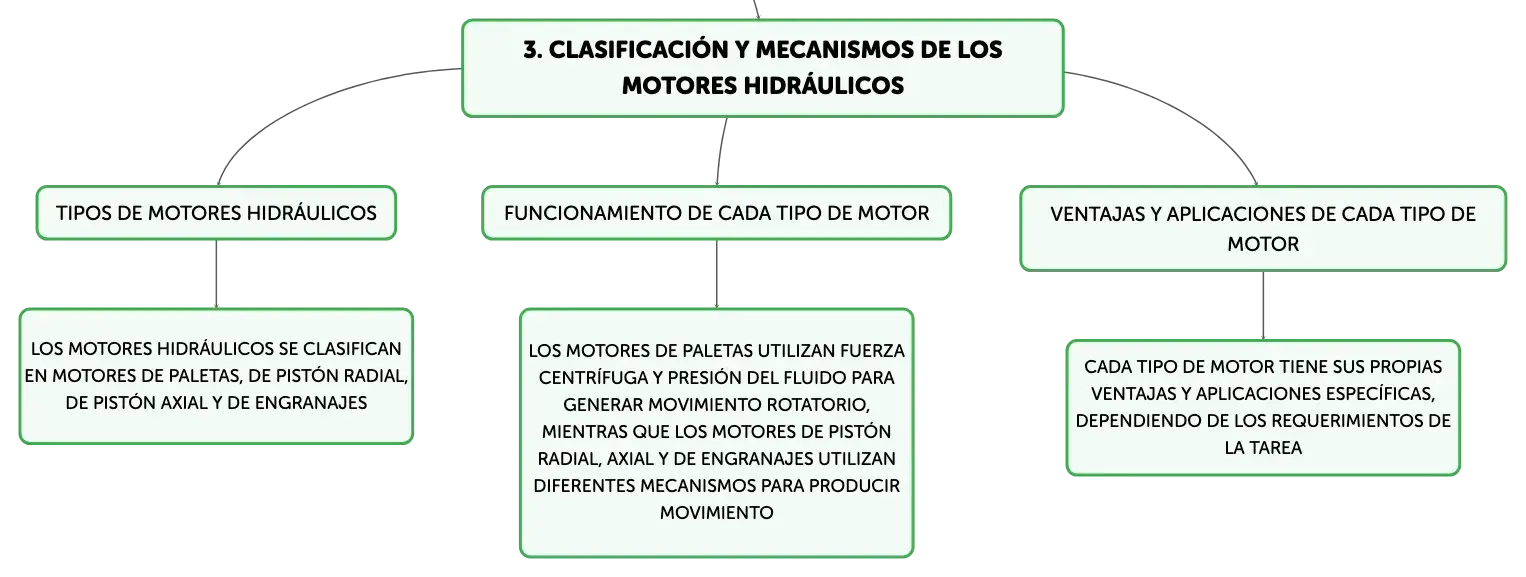

Clasificación y Mecanismos de los Motores Hidráulicos
Tipos de motores hidráulicos
Los motores hidráulicos se clasifican en motores de paletas, de pistón radial, de pistón axial y de engranajes
Funcionamiento de cada tipo de motor
Los motores de paletas utilizan fuerza centrífuga y presión del fluido para generar movimiento rotatorio, mientras que los motores de pistón radial, axial y de engranajes utilizan diferentes mecanismos para producir movimiento
Ventajas y aplicaciones de cada tipo de motor
Cada tipo de motor tiene sus propias ventajas y aplicaciones específicas, dependiendo de los requerimientos de la tarea

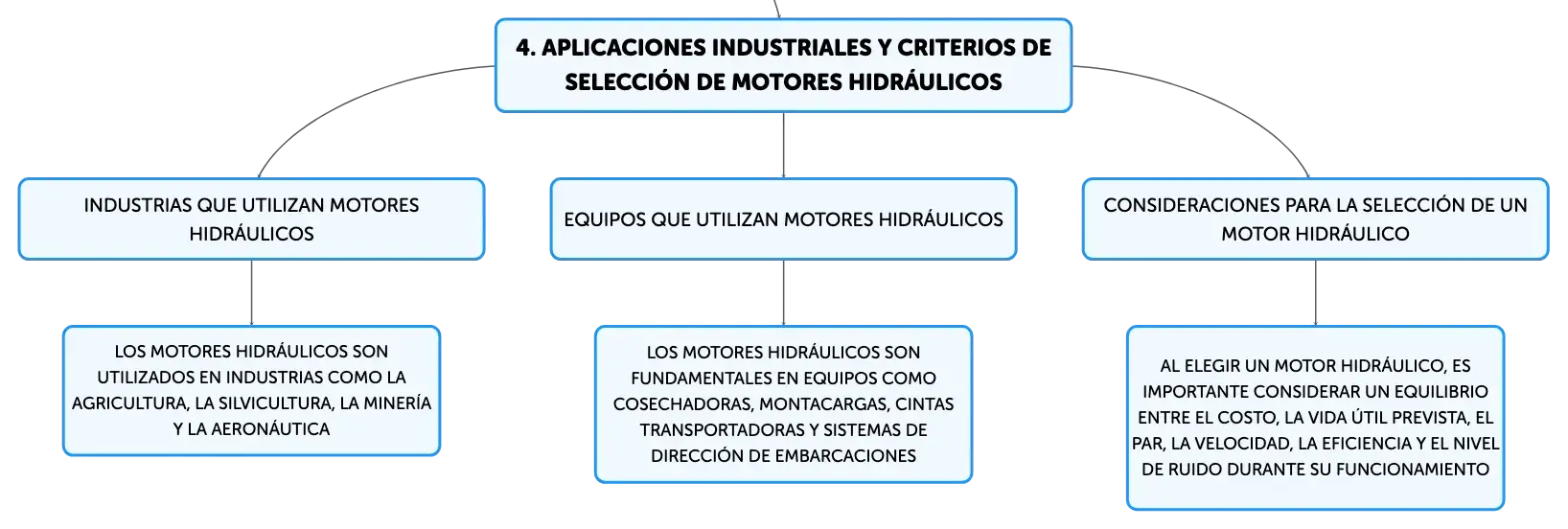

Aplicaciones Industriales y Criterios de Selección de Motores Hidráulicos
Industrias que utilizan motores hidráulicos
Los motores hidráulicos son utilizados en industrias como la agricultura, la silvicultura, la minería y la aeronáutica
Equipos que utilizan motores hidráulicos
Los motores hidráulicos son fundamentales en equipos como cosechadoras, montacargas, cintas transportadoras y sistemas de dirección de embarcaciones
Consideraciones para la selección de un motor hidráulico
Al elegir un motor hidráulico, es importante considerar un equilibrio entre el costo, la vida útil prevista, el par, la velocidad, la eficiencia y el nivel de ruido durante su funcionamiento
Principios y Eficiencia de los Motores Hidráulicos
Aprende con las flashcards de Algor Education
Haz clic en las tarjetas para aprender más sobre el tema
00
Efecto de la presión de salida de la bomba en el par motor
Aumento de presión de salida reduce par motor por disminución de presión diferencial.
01
Comportamiento de la eficiencia de la bomba por rpm
Eficiencia estable en rango operativo, disminuye cerca del límite de rpm.
02
Impacto de bajas presiones en eficiencia
Bajas presiones aumentan pérdidas por fricción interna, reduciendo eficiencia.
