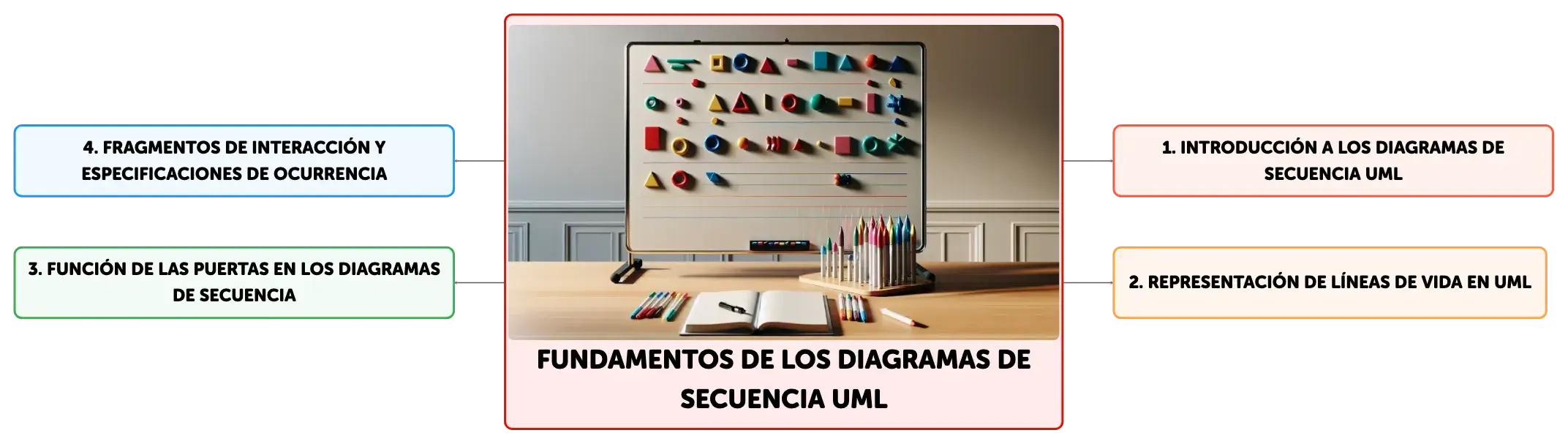

Fundamentos de los Diagramas de Secuencia UML

Los diagramas de secuencia UML son esenciales para visualizar la interacción entre objetos en sistemas informáticos. Estos diagramas detallan el flujo de mensajes y la temporalidad de las operaciones, utilizando líneas de vida, ejecuciones y fragmentos de interacción. Las puertas y los invariantes de estado aseguran la coherencia y la reutilización de interacciones, simplificando la complejidad de los modelos y facilitando la comprensión de las secuencias de eventos.

see more
Abrir mapa en el editor

1

5

Abrir mapa en el editor

¿Quieres crear mapas a partir de tu material?

Inserta un texto, sube una foto o un audio a Algor. ¡En unos segundos Algorino lo transformará en un mapa conceptual, resumen y mucho más!

Prueba Algor

Aprende con las flashcards de Algor Education

Haz clic en las tarjetas para aprender más sobre el tema

1

Propósito de los diagramas de secuencia UML

Haz clic para comprobar la respuesta

Ilustrar la interacción entre objetos con mensajes en una secuencia temporal.

2

Representación de objetos en diagramas de secuencia

Haz clic para comprobar la respuesta

Objetos representados por líneas de vida que muestran su existencia durante la interacción.

3

Importancia de los mensajes en diagramas de secuencia

Haz clic para comprobar la respuesta

Indican el intercambio de información y la secuencia de comunicación entre objetos.

4

La representación de un objeto en un diagrama de secuencia UML comienza con un ______ seguido de una línea vertical.

Haz clic para comprobar la respuesta

rectángulo

5

La línea que denota la existencia de un objeto en un diagrama UML puede ser ______ o ______ .

Haz clic para comprobar la respuesta

continua punteada

6

Un 'selector' en un diagrama de secuencia UML sirve para identificar una ______ específica entre varios objetos similares.

Haz clic para comprobar la respuesta

instancia

7

El formato de nomenclatura en el rectángulo de un diagrama UML incluye el ______ del objeto y su ______ .

Haz clic para comprobar la respuesta

nombre tipo

8

Cuando la línea de vida representa al objeto que contiene la interacción, se utiliza el término ______ .

Haz clic para comprobar la respuesta

self

9

Un término de ______ puede ser parte de la nomenclatura en un diagrama de secuencia UML si es relevante.

Haz clic para comprobar la respuesta

descomposición

10

Tipos de puertas en diagramas de secuencia UML

Haz clic para comprobar la respuesta

Puertas formales, reales y de expresión.

11

Ubicación de puertas formales en UML

Haz clic para comprobar la respuesta

En el límite de un fragmento combinado.

12

Función de las puertas de expresión

Haz clic para comprobar la respuesta

Para mensajes condicionales en interacciones.

13

Las ______ de ocurrencia son puntos que marcan el inicio o fin de un mensaje o ______.

Haz clic para comprobar la respuesta

especificaciones ejecución

14

Para entender el flujo de eventos en una interacción, es esencial conocer estos ______.

Haz clic para comprobar la respuesta

elementos

15

Las ocurrencias de ______ señalan el envío y recepción de mensajes.

Haz clic para comprobar la respuesta

mensaje

16

Las ocurrencias de ______ indican cuando termina la existencia de un objeto en la interacción.

Haz clic para comprobar la respuesta

destrucción

17

Representación de la ejecución en UML

Haz clic para comprobar la respuesta

Se visualiza como un rectángulo estrecho sobre la línea de vida del objeto.

18

Delimitación de la especificación de ejecución

Haz clic para comprobar la respuesta

Marca el comienzo y el final de la actividad del objeto en el diagrama.

19

Concurrencia en ejecuciones UML

Haz clic para comprobar la respuesta

Se representa con rectángulos superpuestos en la línea de vida del objeto.

20

Mensajes reflexivos en UML

Haz clic para comprobar la respuesta

Ocurren cuando un objeto se envía un mensaje a sí mismo, indicado en el diagrama.

21

Antes de avanzar a la siguiente especificación de ocurrencia, se deben ______ las condiciones para mantener la ______ de eventos.

Haz clic para comprobar la respuesta

verificar coherencia

22

La reutilización de secuencias de interacción en distintas partes del modelo ayuda a ______ los diagramas y ______ su complejidad.

Haz clic para comprobar la respuesta

comprender reducir

23

Un fragmento combinado con el operador 'ref' representa la interacción y permite la ______ de parámetros y la conexión de puertas ______ con las reales.

Haz clic para comprobar la respuesta

sustitución formales

Preguntas y respuestas

Aquí tienes una lista de las preguntas más frecuentes sobre este tema

Contenidos similares

Informática

El Software en la Informática

Ver documento

Informática

Funciones de los sistemas operativos

Ver documento

Informática

Periféricos de Entrada y Salida: Dispositivos Multifuncionales para la Eficiencia

Ver documento

Informática

Sistemas de Información

Ver documento

Fundamentos de los Diagramas de Secuencia UML

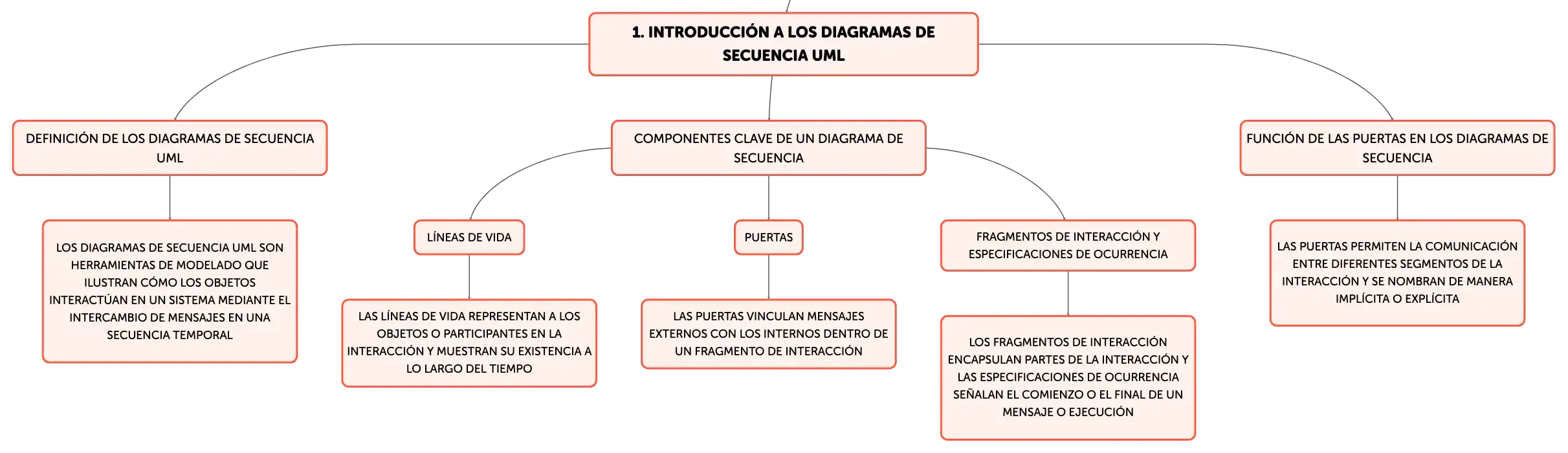

Los diagramas de secuencia UML son herramientas de modelado que ilustran cómo los objetos interactúan en un sistema mediante el intercambio de mensajes en una secuencia temporal. Estos diagramas muestran la progresión de los mensajes y las interacciones entre los objetos, representados por "líneas de vida". Los componentes clave de un diagrama de secuencia incluyen líneas de vida, especificaciones de ejecución, mensajes, fragmentos combinados, usos de interacción, invariantes de estado, continuaciones y ocurrencias de destrucción. Cada elemento contribuye a la descripción detallada de las interacciones y colaboraciones entre los objetos dentro de un sistema.
Pizarra blanca sobre soporte con ruedas, adornada con figuras geométricas magnéticas de colores y líneas paralelas, acompañada de rotuladores y borrador en mesa de madera.

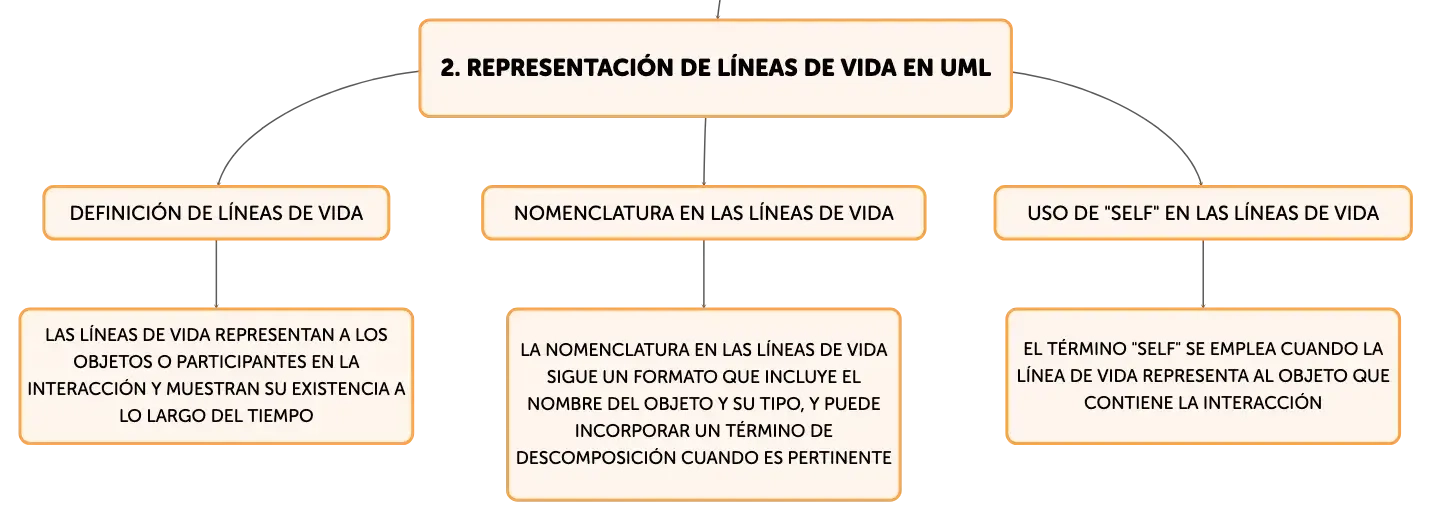

Representación de Líneas de Vida en UML

La "línea de vida" en un diagrama de secuencia UML representa a un objeto o participante en la interacción, usualmente indicado por un rectángulo seguido de una línea vertical que denota su existencia a lo largo del tiempo. La línea puede ser continua o punteada, y puede contener un "selector" para identificar una instancia específica entre múltiples objetos similares. La nomenclatura en el rectángulo sigue un formato que incluye el nombre del objeto y su tipo, y puede incorporar un término de descomposición cuando es pertinente. El término "self" se emplea cuando la línea de vida representa al objeto que contiene la interacción.

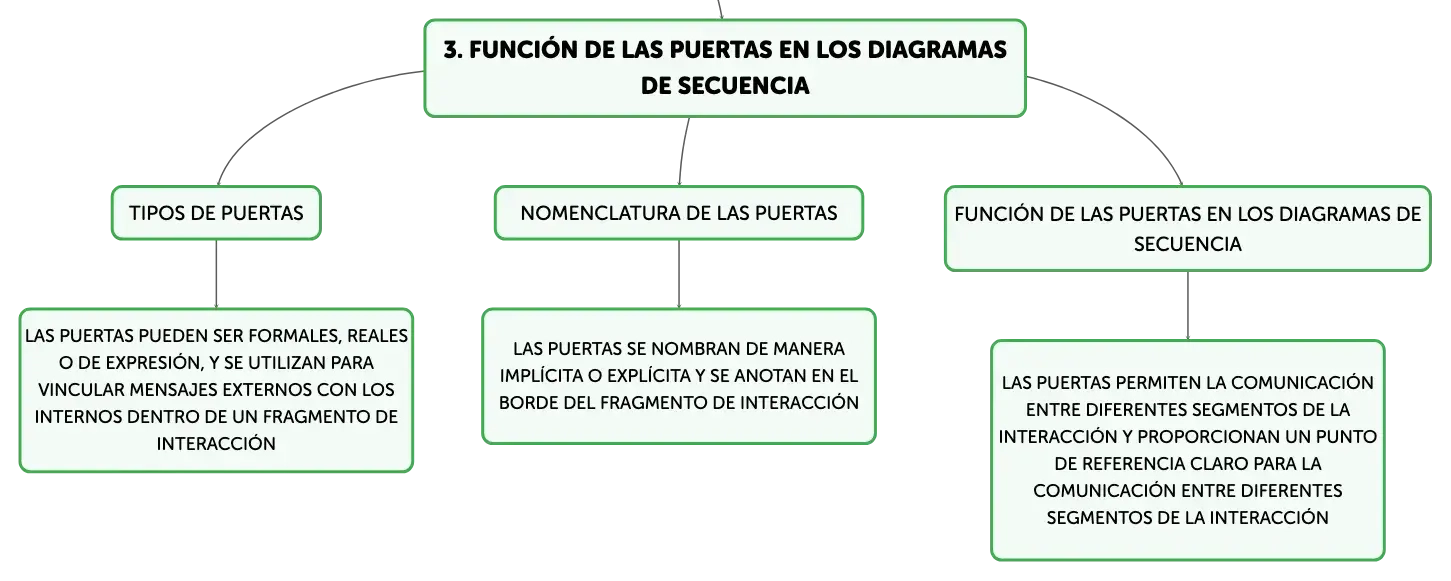

Función de las Puertas en los Diagramas de Secuencia

Las "puertas" en los diagramas de secuencia UML son elementos que vinculan mensajes externos con los internos dentro de un fragmento de interacción. Pueden ser puertas formales, que se encuentran en el límite de un fragmento combinado, puertas reales, que se conectan con mensajes externos, o puertas de expresión, que se utilizan para mensajes condicionales. Las puertas se nombran de manera implícita o explícita y se anotan en el borde del fragmento de interacción, proporcionando un punto de referencia claro para la comunicación entre diferentes segmentos de la interacción.

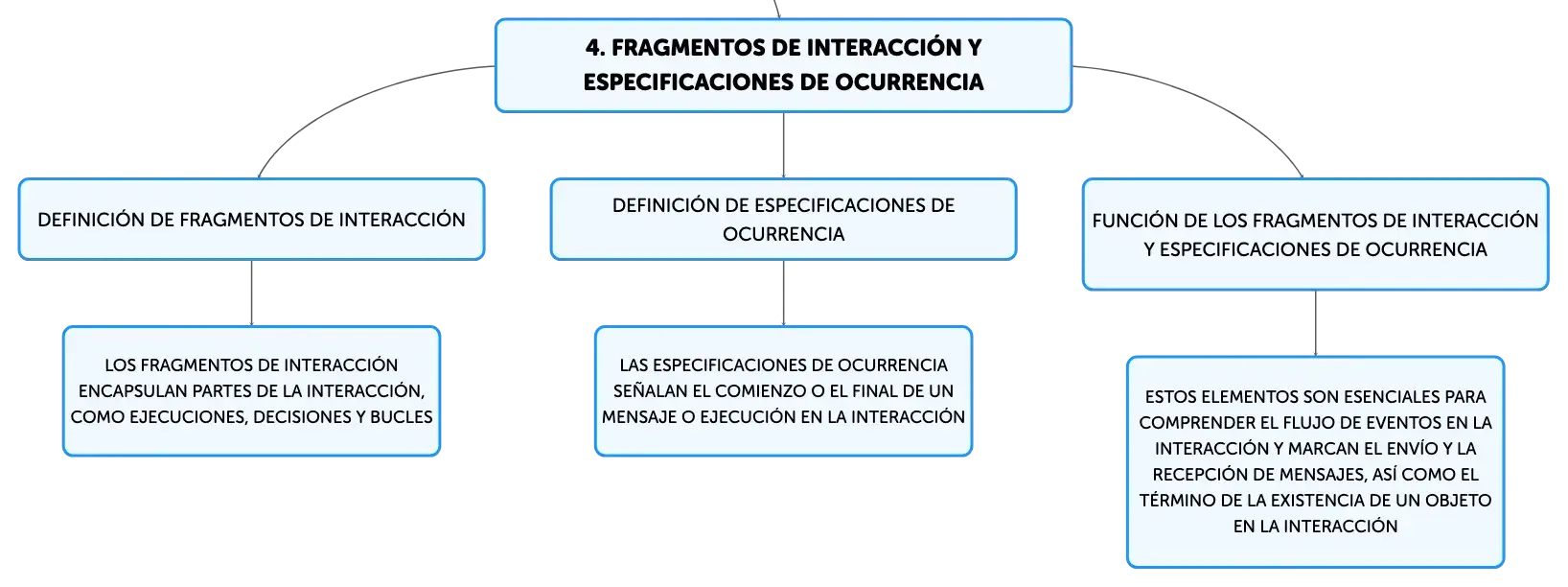

Fragmentos de Interacción y Especificaciones de Ocurrencia

Los fragmentos de interacción son construcciones que encapsulan partes de la interacción, como ejecuciones, decisiones y bucles. Las especificaciones de ocurrencia son puntos concretos que señalan el comienzo o el final de un mensaje o ejecución. Estos elementos son esenciales para comprender el flujo de eventos en la interacción. Las ocurrencias de mensaje indican el envío y la recepción de mensajes, y las ocurrencias de destrucción marcan el término de la existencia de un objeto en la interacción.

Especificaciones de Ejecución en Diagramas de Secuencia

En los diagramas de secuencia UML, una "ejecución" representa un intervalo durante el cual un objeto está realizando una operación o esperando una respuesta. Se visualiza como un rectángulo estrecho sobre la línea de vida del objeto. La especificación de ejecución delimita el comienzo y el final de la actividad del objeto. Las ejecuciones pueden ser concurrentes, lo que se representa con rectángulos superpuestos, y pueden incluir mensajes reflexivos, donde un objeto se envía un mensaje a sí mismo.

Invariantes de Estado y Reutilización de Interacciones

Los invariantes de estado son condiciones que deben cumplirse en un punto específico de la interacción, reflejando estados o valores de atributos de los objetos. Estas condiciones se verifican antes de proceder a la siguiente especificación de ocurrencia para asegurar la coherencia de la secuencia de eventos. Además, el uso de interacción permite la reutilización de secuencias de interacción en diferentes partes del modelo, lo que facilita la comprensión y reduce la complejidad de los diagramas. Se representa mediante un fragmento combinado con el operador "ref" y puede implicar la sustitución de parámetros y la conexión de puertas formales con sus contrapartes reales.
