Fundamentos de la Transmisión de Energía Eléctrica

La transmisión de energía eléctrica es fundamental para llevar la electricidad desde las plantas generadoras hasta los consumidores. Involucra redes de alta tensión, subestaciones transformadoras y torres metálicas. Los transformadores elevan la tensión para reducir pérdidas, y las torres están diseñadas para soportar condiciones climáticas adversas. La estabilidad de la red eléctrica depende de un balance entre generación y consumo, y se toman medidas para minimizar impactos ambientales.

Ver más
Abrir mapa en el editor

1

6

Abrir mapa en el editor

¿Quieres crear mapas a partir de tu material?

Inserta tu material y en pocos segundos tendrás tu Algor Card con mapas, resúmenes, flashcards y quizzes.

Prueba Algor

Aprende con las flashcards de Algor Education

Haz clic en las tarjetas para aprender más sobre el tema

1

El proceso de llevar la energía desde las ______ hasta los lugares de uso se conoce como transmisión de energía eléctrica.

Haz clic para comprobar la respuesta

plantas generadoras

2

Para reducir las pérdidas de energía en forma de calor, los ______ incrementan la tensión eléctrica durante el transporte.

Haz clic para comprobar la respuesta

transformadores

3

Las ______ de transmisión suelen funcionar con voltajes de ______ kV o superiores para una mayor eficiencia.

Haz clic para comprobar la respuesta

redes 220

4

La red de alta tensión incluye elementos como ______ transformadoras, ______ y torres metálicas.

Haz clic para comprobar la respuesta

subestaciones líneas de transmisión

5

Materiales de los conductores en líneas de transmisión

Haz clic para comprobar la respuesta

Usualmente de aluminio reforzado con acero para resistencia y conductividad.

6

Función de las torres de alta tensión

Haz clic para comprobar la respuesta

Soportar conductores y resistir cargas mecánicas por condiciones climáticas.

7

Diferencia entre torres de tensión y suspensión

Haz clic para comprobar la respuesta

Torres de tensión en cambios de dirección; torres de suspensión en tramos rectos.

8

Para líneas de menor capacidad se utilizan postes de ______, mientras que para líneas de ______ tensión se emplean torres de ______.

Haz clic para comprobar la respuesta

madera alta acero

9

Los ______, que pueden ser de tipo ______ o ______, junto con los herrajes, son cruciales para mantener los conductores ______.

Haz clic para comprobar la respuesta

aisladores disco polimérico aislados

10

El ______ del sistema de transmisión se lleva a cabo con equipos como ______, ______ y ______, que sirven para proteger y regular la energía.

Haz clic para comprobar la respuesta

control relés interruptores disyuntores

11

Carga base vs. demanda pico

Haz clic para comprobar la respuesta

La red debe manejar la carga constante y las demandas altas en momentos específicos, requiriendo flexibilidad y robustez.

12

Factores de fluctuación de energía

Haz clic para comprobar la respuesta

La demanda energética varía por la hora, estación y actividad económica, necesitando un diseño de red adaptable.

13

Ajuste de generación en tiempo real

Haz clic para comprobar la respuesta

La producción de energía se modifica al instante para igualar la demanda, usando tensión y frecuencia para el equilibrio de carga.

14

Para evitar cortes en el ______ de energía, el sistema de ______ está diseñado para aislar fallas eficientemente.

Haz clic para comprobar la respuesta

suministro transmisión

15

Las ______ entre distintas redes y la generación ______ contribuyen a la estabilidad y eficiencia energética.

Haz clic para comprobar la respuesta

interconexiones distribuida

16

Impactos ambientales de líneas de transmisión

Haz clic para comprobar la respuesta

Afectan flora, fauna, recursos culturales; varían por longitud y voltaje.

17

Gestión de derechos de vía

Haz clic para comprobar la respuesta

Promueve biodiversidad y conservación ambiental alrededor de líneas de transmisión.

18

Entorno de líneas de transmisión

Haz clic para comprobar la respuesta

Manejo adecuado puede apoyar conservación y biodiversidad.

Preguntas y respuestas

Aquí tienes una lista de las preguntas más frecuentes sobre este tema

Contenidos similares

Tecnología

Fundamentos del Empaque y Embalaje

Ver documento

Tecnología

Sistemas de Producción Industrial

Ver documento

Tecnología

La Naturaleza de los Sistemas Sociotécnicos

Ver documento

Tecnología

Introducción al Dibujo Técnico

Ver documento

Fundamentos de la Transmisión de Energía Eléctrica

La transmisión de energía eléctrica es un proceso clave en la cadena de suministro de electricidad, que consiste en el transporte de la energía desde las plantas generadoras hasta los centros de consumo. Este proceso se efectúa a través de una red de alta tensión que incluye subestaciones transformadoras, líneas de transmisión y torres metálicas. Los transformadores elevan la tensión eléctrica para disminuir la corriente y minimizar las pérdidas térmicas por efecto Joule durante el transporte. Las redes de transmisión suelen operar a voltajes de 220 kV o más, lo que permite transmitir la energía de manera eficiente sobre largas distancias.
Torres de alta tensión metálicas en paisaje natural con cables extendiéndose en líneas rectas bajo cielo azul con nubes dispersas.

Composición y Operación de las Líneas de Transmisión

Las líneas de transmisión son estructuras diseñadas para transportar electricidad a gran escala y se componen de conductores, que pueden ser de aluminio reforzado con acero, y de torres de alta tensión que proporcionan el soporte necesario. Estas torres están diseñadas para resistir cargas mecánicas originadas por condiciones climáticas adversas. Existen distintos diseños de torres, como las torres de tensión, que se utilizan en puntos donde la línea cambia de dirección, y las torres de suspensión, que soportan el conductor en tramos rectos. La selección del tipo de torre depende de la topografía y las necesidades específicas de la ruta de transmisión.

Diseño y Capacidad de las Torres de Transmisión

El diseño y la capacidad de las torres de transmisión varían según las especificaciones técnicas de la línea, como el voltaje y la corriente máxima esperada. Las estructuras van desde postes de madera para líneas de menor capacidad hasta torres de acero para líneas de alta tensión. Los aisladores, que pueden ser de tipo disco o polimérico, y los herrajes son esenciales para mantener los conductores aislados y asegurar la integridad del sistema. El control del sistema de transmisión se realiza mediante equipos especializados como relés, interruptores y disyuntores, que protegen y regulan el flujo de energía.

Administración de la Demanda y Estabilidad de la Red Eléctrica

La red de transmisión debe ser capaz de manejar tanto la carga base como las demandas pico, manteniendo márgenes de seguridad para evitar fallos. La demanda de energía fluctúa en función de factores como la hora del día, la estación del año y la actividad económica. Por tanto, el diseño del sistema debe ser flexible y robusto para adaptarse a estas variaciones. La generación de energía se ajusta en tiempo real para coincidir con la demanda y mantener la estabilidad del sistema, utilizando la tensión y la frecuencia como indicadores para el balance de carga.

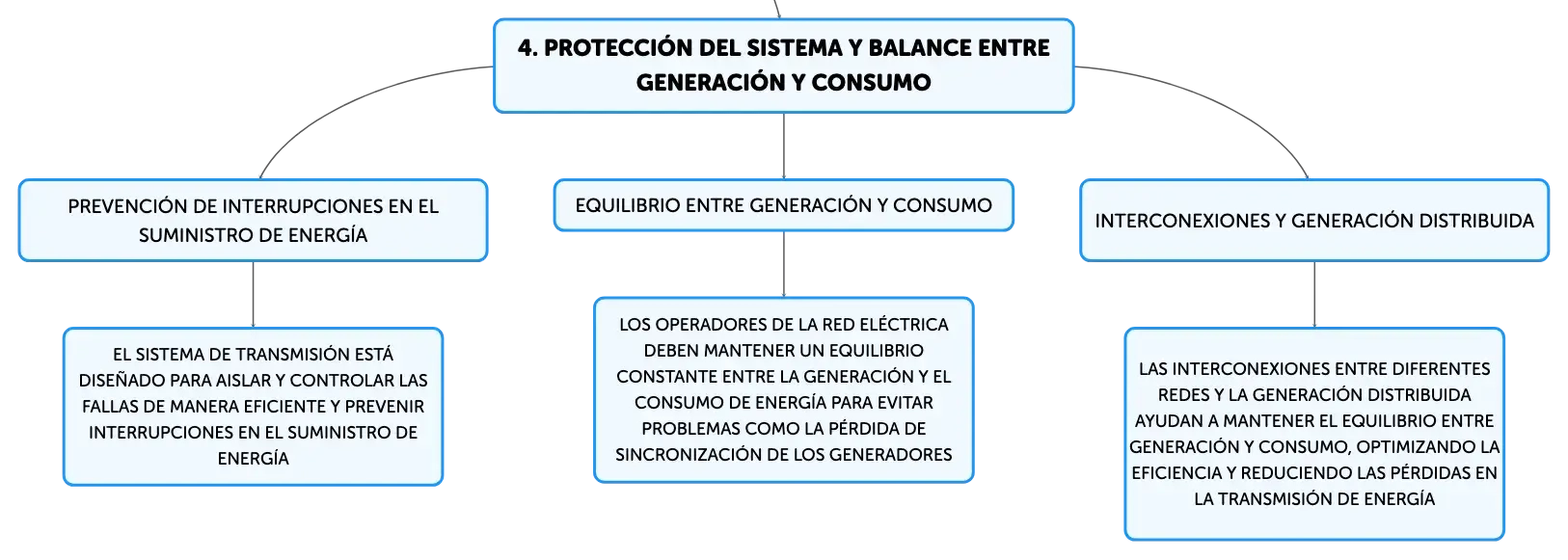

Protección del Sistema y Balance entre Generación y Consumo

Para prevenir interrupciones en el suministro de energía, el sistema de transmisión está diseñado para aislar y controlar las fallas de manera eficiente. Los operadores de la red eléctrica deben mantener un equilibrio constante entre la generación y el consumo de energía para evitar problemas como la pérdida de sincronización de los generadores. Las interconexiones entre diferentes redes y la generación distribuida ayudan a mantener este equilibrio, optimizando la eficiencia y reduciendo las pérdidas en la transmisión de energía.

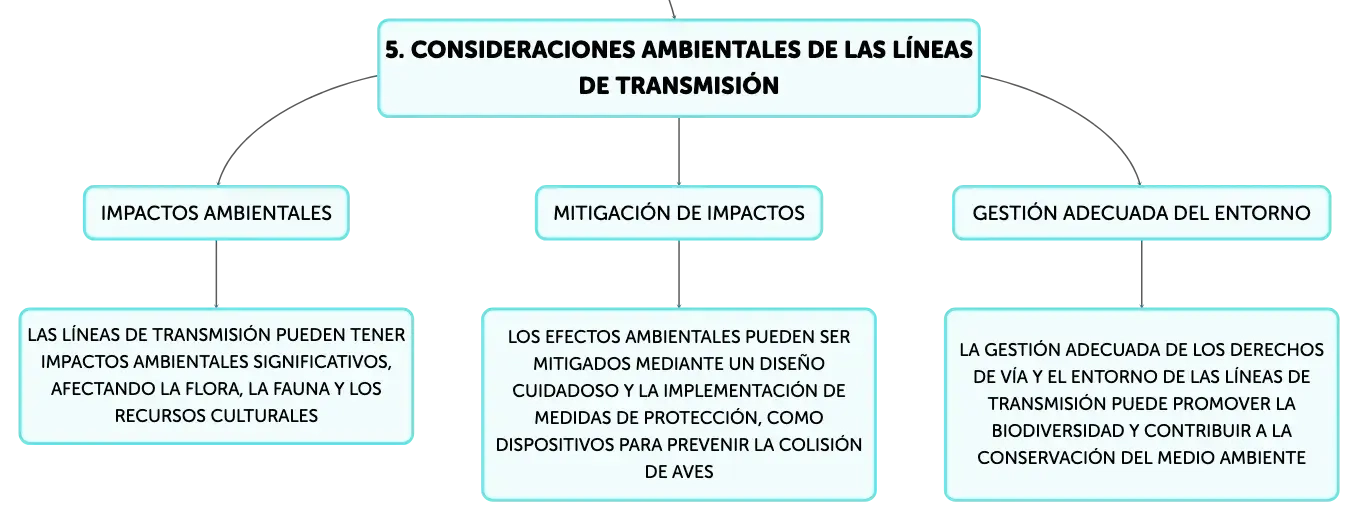

Consideraciones Ambientales de las Líneas de Transmisión

Las líneas de transmisión pueden tener impactos ambientales significativos, afectando la flora, la fauna y los recursos culturales. Los efectos varían con la longitud y el voltaje de la línea y pueden ser mitigados mediante un diseño cuidadoso y la implementación de medidas de protección, como dispositivos para prevenir la colisión de aves. La gestión adecuada de los derechos de vía y el entorno de las líneas de transmisión puede promover la biodiversidad y contribuir a la conservación del medio ambiente.
