Conceptos Fundamentales de las Fuerzas en la Estática

La estática es una rama de la mecánica que estudia los cuerpos en equilibrio, es decir, aquellos que permanecen en reposo o se mueven a velocidad constante. Una fuerza es una interacción que puede cambiar el estado de movimiento o de reposo de un cuerpo y se representa como un vector, que es un ente matemático caracterizado por tener magnitud, dirección, sentido y punto de aplicación. La magnitud de una fuerza se mide en unidades de fuerza, como los Newtons (N) o Kilo Newtons (kN), y su representación gráfica es un segmento de recta con una flecha que indica su sentido. Por ejemplo, una fuerza de 5 kN que actúa hacia abajo se caracteriza por tener un punto de aplicación específico, una magnitud de 5 kN, una dirección vertical y un sentido hacia el centro de la Tierra.

Cálculo de la Resultante de un Sistema de Fuerzas

La resultante de un sistema de fuerzas es la fuerza única que produce el mismo efecto que todas las fuerzas actuando conjuntamente. Para calcular la resultante, se deben sumar vectorialmente todas las fuerzas teniendo en cuenta su magnitud, dirección y sentido. Si las fuerzas actúan en la misma línea de acción, se suman algebraicamente, considerando positivas las que tienen un sentido y negativas las que tienen el sentido contrario. Para fuerzas no colineales, se puede utilizar el método gráfico del polígono o el método analítico de descomposición en componentes. La posición de la resultante en el caso de fuerzas paralelas se determina mediante el principio de momentos, que establece que la suma de los momentos de las fuerzas individuales respecto a cualquier punto es igual al momento de la resultante respecto al mismo punto.

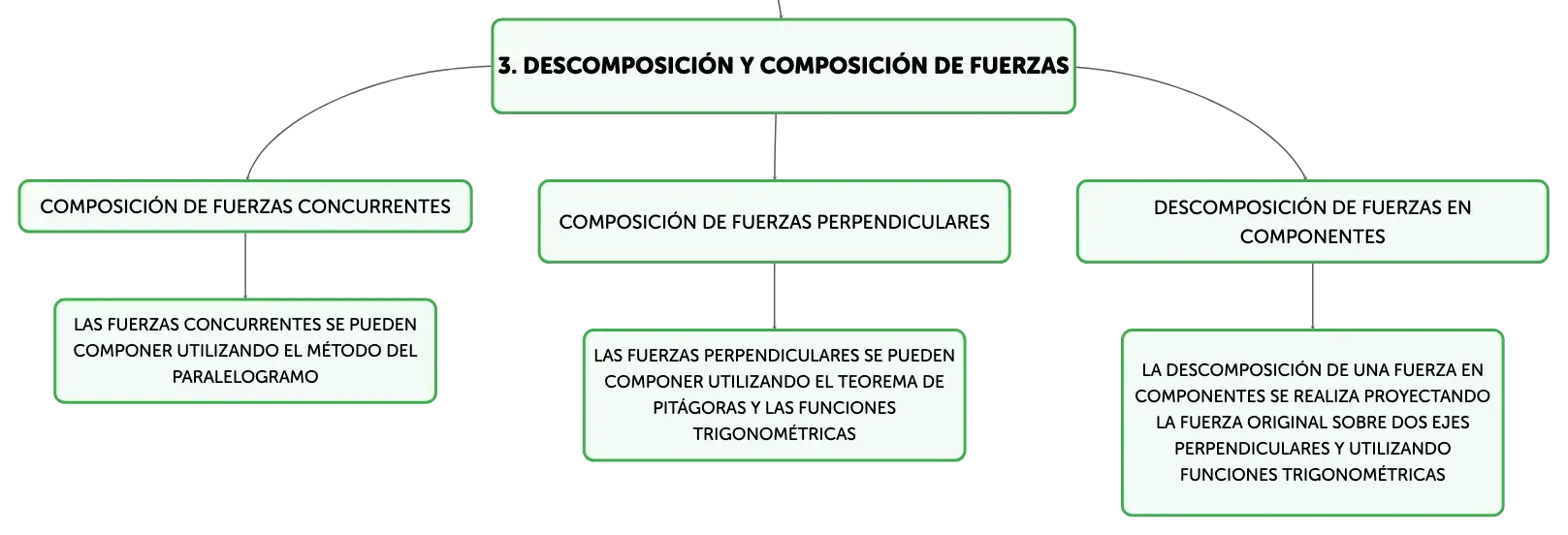

Descomposición y Composición de Fuerzas

La descomposición y composición de fuerzas son operaciones fundamentales en estática. Para componer fuerzas concurrentes, es decir, que se cruzan en un punto, se puede emplear el método del paralelogramo, donde la diagonal del paralelogramo formado por las fuerzas originales representa la resultante en magnitud, dirección y sentido. En el caso de fuerzas perpendiculares entre sí, se utiliza el teorema de Pitágoras para hallar la magnitud de la resultante y las funciones trigonométricas para determinar su dirección y sentido. La descomposición de una fuerza en componentes se realiza proyectando la fuerza original sobre dos ejes perpendiculares, generalmente los ejes cartesianos X e Y, y se calculan las componentes utilizando las funciones seno y coseno en función del ángulo que la fuerza forma con dichos ejes.

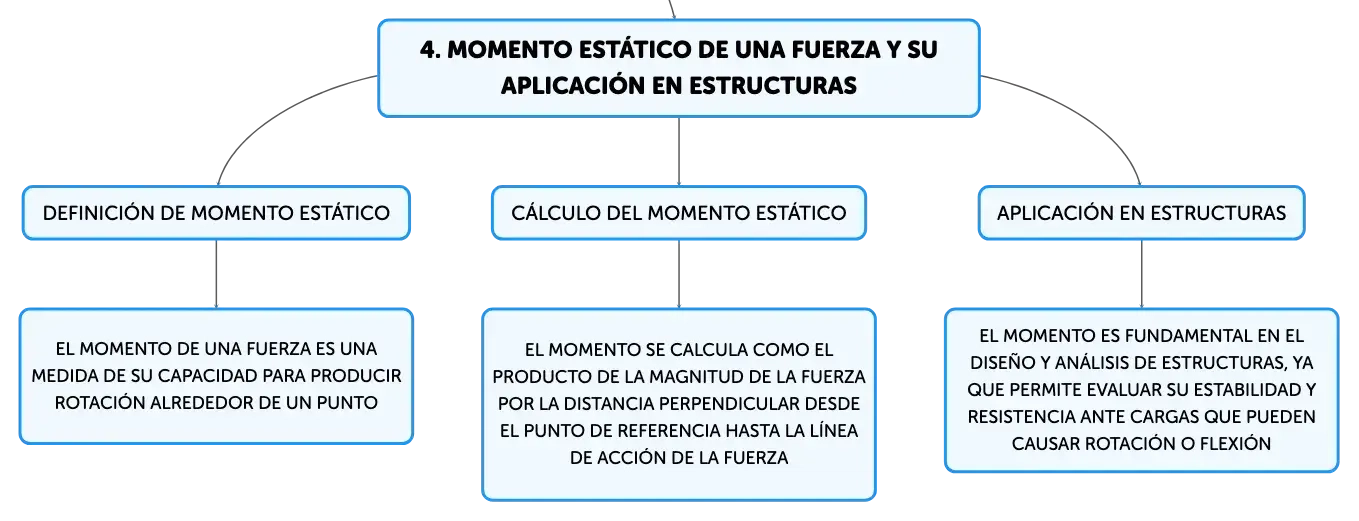

Momento Estático de una Fuerza y su Aplicación en Estructuras

El momento de una fuerza respecto a un punto, también conocido como torque, es una medida de la capacidad de la fuerza para producir rotación alrededor de ese punto. Se calcula como el producto de la magnitud de la fuerza por la distancia perpendicular desde el punto de referencia hasta la línea de acción de la fuerza. El momento se expresa en unidades de momento, como Newton-metros (N·m) o Kilo Newton-metros (kN·m), y es fundamental en el diseño y análisis de estructuras, ya que permite evaluar la estabilidad y la resistencia de elementos estructurales sometidos a cargas que pueden causar rotación o flexión.

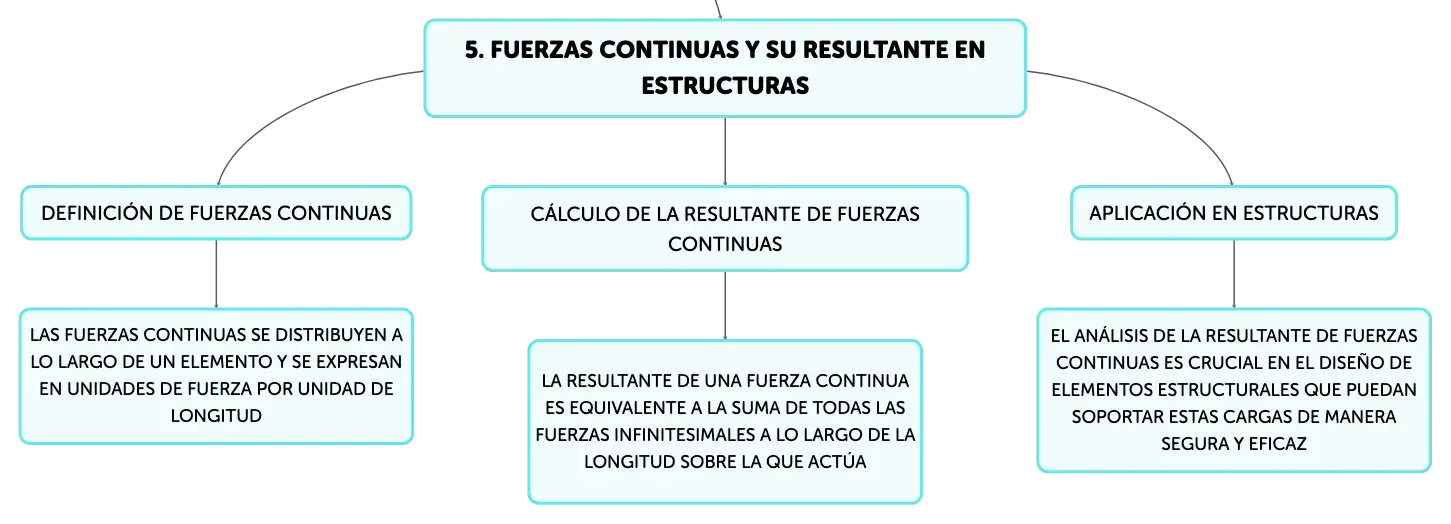

Fuerzas Continuas y su Resultante en Estructuras

Las fuerzas continuas, como el peso propio de una estructura, se distribuyen a lo largo de un elemento y se expresan en unidades de fuerza por unidad de longitud, como Newtons por metro (N/m) o Kilo Newtons por metro (kN/m). La resultante de una fuerza continua es equivalente a la suma de todas las fuerzas infinitesimales a lo largo de la longitud sobre la que actúa. La magnitud de la resultante es el producto de la intensidad de la fuerza continua por la longitud de aplicación, y su punto de aplicación se localiza en el centroide de la distribución de la carga. Este análisis es crucial para comprender cómo las cargas distribuidas influyen en las estructuras y para diseñar elementos estructurales que puedan soportar estas cargas de manera segura y eficaz.
