Las líneas de transmisión son esenciales en la ingeniería eléctrica para conectar fuentes de energía con cargas y transmitir señales. Estas infraestructuras se comportan como elementos de circuito con propiedades distribuidas, afectando la velocidad de onda y la integridad de las señales. El análisis de su comportamiento ondulatorio y la modelación de su propagación son cruciales para el diseño de sistemas de transmisión eficientes.
Mostrar más

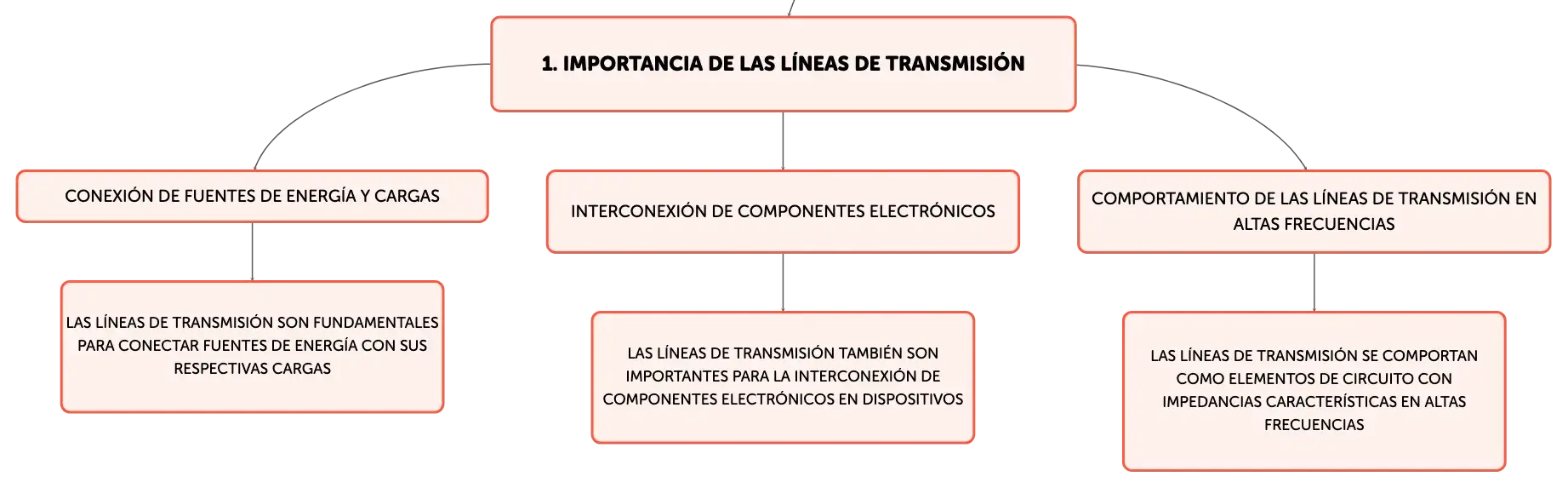

Las líneas de transmisión son fundamentales para conectar fuentes de energía con sus respectivas cargas
Las líneas de transmisión también son importantes para la interconexión de componentes electrónicos en dispositivos
Las líneas de transmisión se comportan como elementos de circuito con impedancias características en altas frecuencias

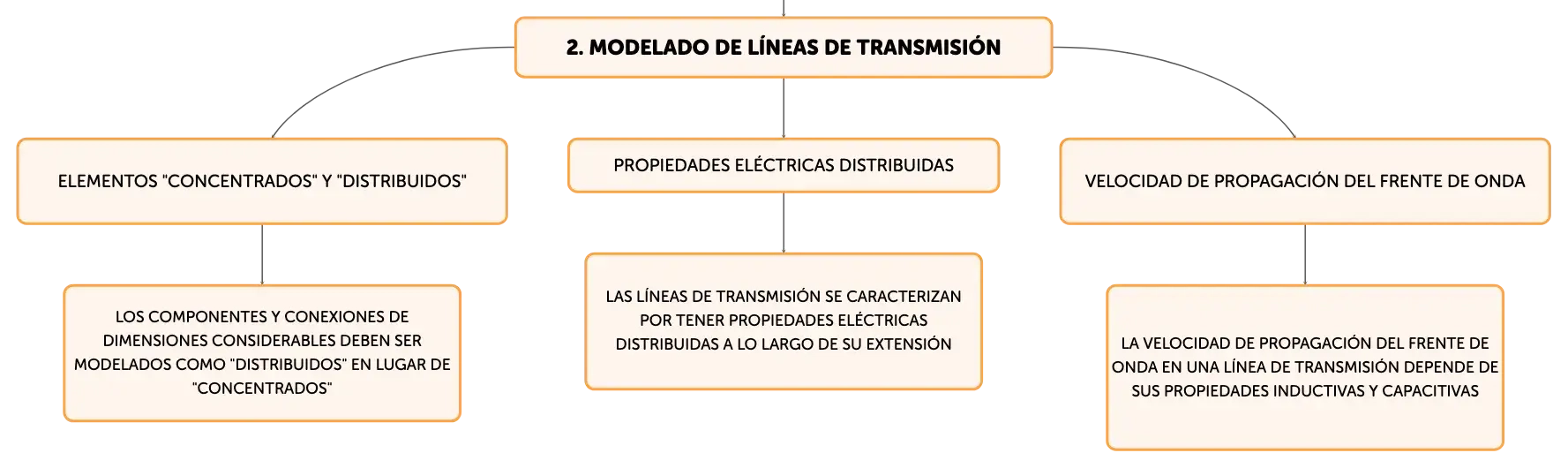

Los componentes y conexiones de dimensiones considerables deben ser modelados como "distribuidos" en lugar de "concentrados"
Las líneas de transmisión se caracterizan por tener propiedades eléctricas distribuidas a lo largo de su extensión
La velocidad de propagación del frente de onda en una línea de transmisión depende de sus propiedades inductivas y capacitivas

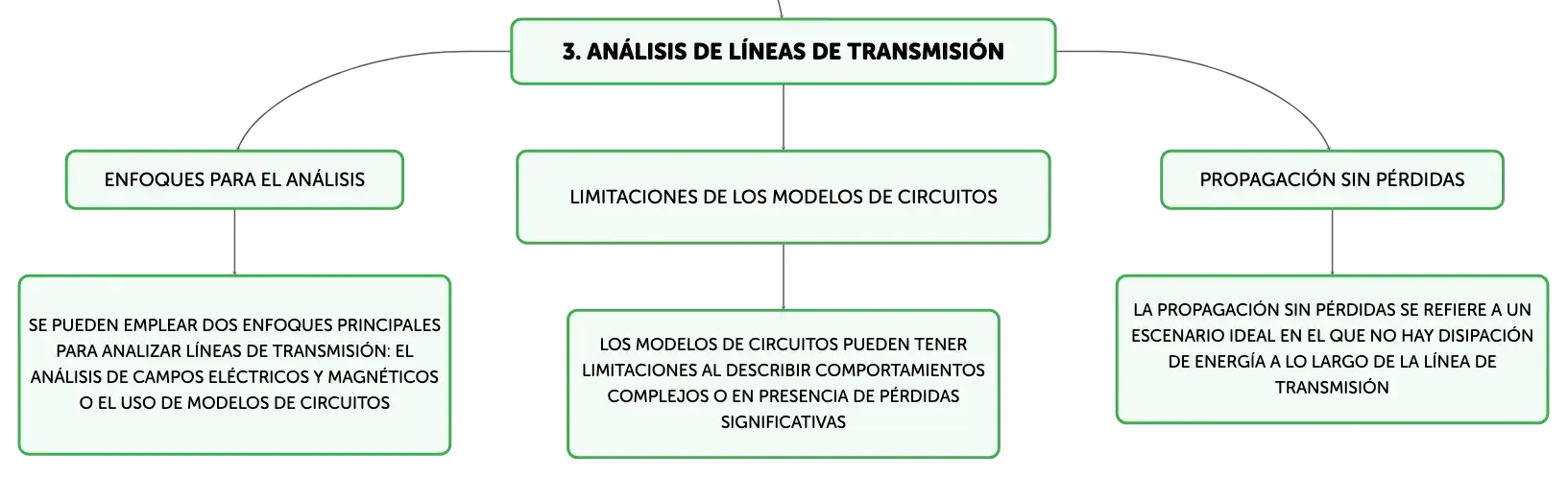

Se pueden emplear dos enfoques principales para analizar líneas de transmisión: el análisis de campos eléctricos y magnéticos o el uso de modelos de circuitos
Los modelos de circuitos pueden tener limitaciones al describir comportamientos complejos o en presencia de pérdidas significativas
La propagación sin pérdidas se refiere a un escenario ideal en el que no hay disipación de energía a lo largo de la línea de transmisión
00
Función principal de las líneas de transmisión
Transportar energía eléctrica y señales entre puntos distantes.
01
Aplicaciones comunes de las líneas de transmisión
Conectar plantas generadoras con subestaciones, transmisores con antenas, interconectar componentes electrónicos.
02
Líneas de transmisión en dispositivos electrónicos
Pistas en placas de circuito impreso actúan como líneas de transmisión en alta frecuencia.
