Topologías de Red

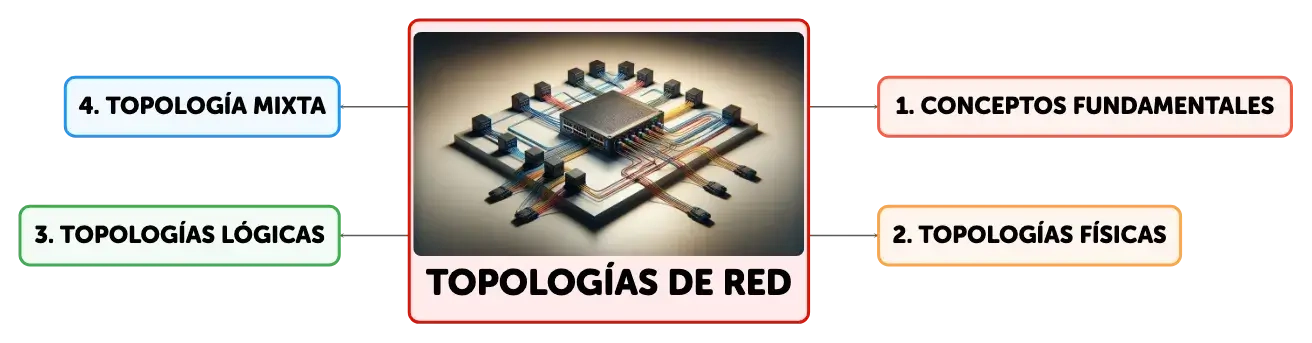

Mapa conceptual
Las topologías de red definen la estructura de una red informática, impactando en su rendimiento y fiabilidad. Conoce las topologías físicas y lógicas, como la interconexión completa, jerárquica, en bus, en anillo, en estrella, en malla y mixta, y cómo cada una influye en la eficiencia y gestión de la red. La elección adecuada de la topología es crucial para minimizar costes y maximizar la respuesta ante fallos y la expansión de la red.
Resumen
Esquema
Conceptos Fundamentales de las Topologías de Red
La topología de red es un término clave en el campo de las redes informáticas que describe la configuración espacial de los nodos y las conexiones que forman una red. Esta configuración puede ser física, refiriéndose a la disposición real de los cables y dispositivos, o lógica, que se ocupa de cómo se manejan y transmiten los datos dentro de la red. Las topologías físicas comunes incluyen la interconexión completa, jerárquica, en bus, en anillo, en estrella, en malla y mixta. En cuanto a la topología lógica, esta puede diferir de la física, permitiendo, por ejemplo, que una red físicamente dispuesta en estrella funcione lógicamente como un bus o un anillo. La elección de una topología de red se basa en factores como la fiabilidad, el coste y la eficiencia, con el objetivo de optimizar el tiempo de respuesta y minimizar el coste del tráfico de datos.Topología de Interconexión Completa y Jerárquica
La topología de interconexión completa, también conocida como topología de malla completa, se distingue por la conexión directa entre todos los nodos, lo que resulta en una red robusta pero con un alto número de enlaces que pueden ser costosos y complejos de administrar. Por otro lado, la topología jerárquica, o topología de árbol, estructura los nodos en múltiples niveles, con un nodo central o raíz que conecta a varios nodos secundarios, los cuales a su vez pueden conectar a otros nodos en una disposición jerárquica. Esta topología facilita la gestión del tráfico y la identificación de problemas, aunque un fallo en un nodo de alto nivel puede afectar a todos los nodos subordinados. La topología jerárquica es eficiente en términos de longitud de cableado y es menos propensa a fallos que la topología de interconexión completa, pero requiere una planificación cuidadosa para evitar cuellos de botella en la comunicación.Topología en Bus y sus Características
La topología en bus consiste en un único canal de comunicación, el "Backbone Cable", al que se conectan todos los nodos de la red. Es una topología pasiva, lo que significa que las señales viajan a través del bus sin ser amplificadas por los nodos. Esto puede llevar a colisiones si dos nodos transmiten simultáneamente. Aunque la topología en bus es económica y fácil de instalar, su capacidad de expansión es limitada y la detección y aislamiento de fallos puede ser complicado. Además, la red puede quedar inoperante si el canal principal sufre daños, lo que la hace menos fiable que otras topologías.Ventajas y Desventajas de la Topología en Anillo
La topología en anillo conecta cada nodo con su sucesor y predecesor formando un circuito cerrado. La transmisión de datos se realiza a través de un token o testigo que circula por la red, lo que previene las colisiones. Esta topología es fácil de instalar y gestionar, pero la falla de un solo nodo puede interrumpir toda la red, a menos que se implementen medidas de redundancia. Además, la topología en anillo puede volverse menos eficiente a medida que la red crece, debido a que el token debe pasar por más nodos antes de llegar a su destino.La Topología en Estrella y su Funcionamiento
La topología en estrella conecta todos los nodos a un punto central, como un concentrador (hub) o conmutador (switch), lo que simplifica la gestión de la red y la resolución de problemas. Esta configuración permite una fácil expansión y mantenimiento, pero también conlleva un punto único de fallo: si el nodo central se daña, toda la red puede quedar inoperante. A pesar de requerir más cableado y ser potencialmente más costosa, la topología en estrella es ampliamente utilizada en redes locales (LAN) por su robustez y facilidad para aislar y reparar fallos en nodos individuales sin afectar al resto de la red.Redes de Malla: Redundancia y Fiabilidad
La topología en malla ofrece la máxima redundancia, ya que cada nodo está conectado a todos los demás, proporcionando múltiples rutas para la transmisión de datos. Esto asegura una alta fiabilidad y resistencia a fallos, ya que la red puede seguir funcionando incluso si varios enlaces se dañan. Sin embargo, la complejidad y el coste del cableado son significativamente mayores en comparación con otras topologías. Las redes de malla son ideales para aplicaciones críticas donde la continuidad del servicio es esencial, como en las comunicaciones militares o en los sistemas de control de tráfico aéreo.Topología Mixta: Flexibilidad y Personalización
La topología mixta, o híbrida, combina características de dos o más topologías diferentes para crear una red que se adapte a requisitos específicos. Esta aproximación permite a los diseñadores de redes aprovechar las ventajas de cada topología individual y optimizar la red para rendimiento, fiabilidad y coste. La topología mixta es particularmente útil en entornos complejos y en constante cambio, donde se requiere una infraestructura de red adaptable y escalable que pueda evolucionar con las necesidades de la organización.
Mostrar más

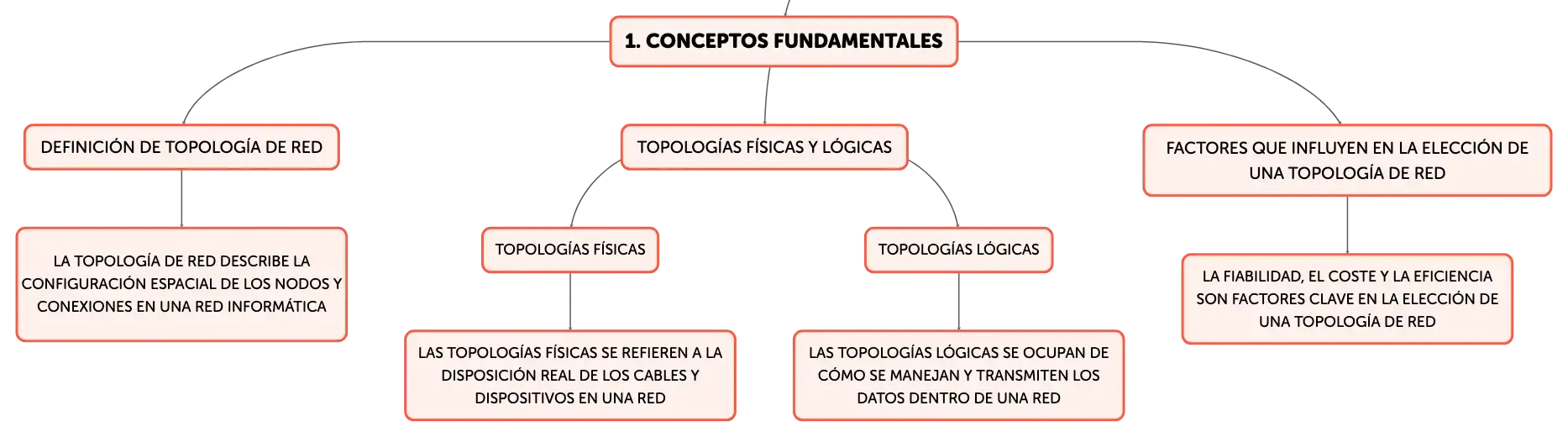

Conceptos Fundamentales
Definición de Topología de Red
La topología de red describe la configuración espacial de los nodos y conexiones en una red informática
Topologías Físicas y Lógicas
Topologías Físicas
Las topologías físicas se refieren a la disposición real de los cables y dispositivos en una red
Topologías Lógicas
Las topologías lógicas se ocupan de cómo se manejan y transmiten los datos dentro de una red
Factores que influyen en la elección de una topología de red
La fiabilidad, el coste y la eficiencia son factores clave en la elección de una topología de red

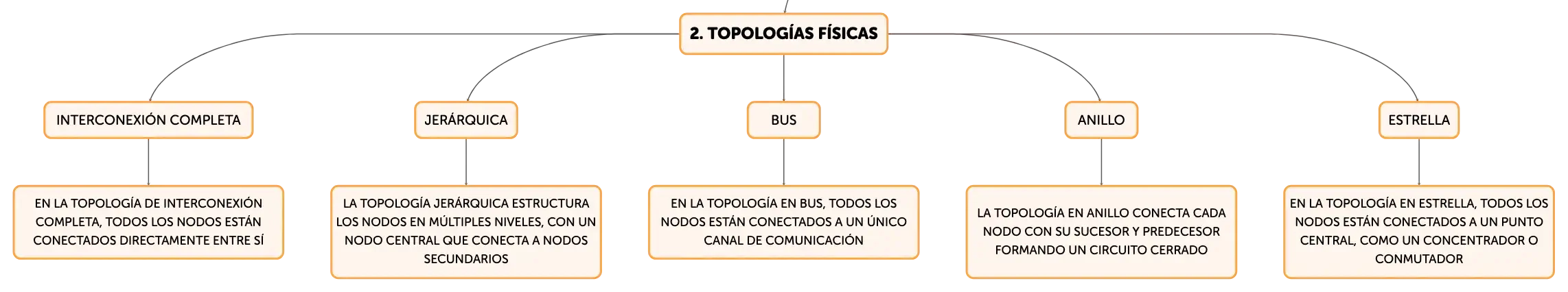

Topologías Físicas
Interconexión Completa
En la topología de interconexión completa, todos los nodos están conectados directamente entre sí
Jerárquica
La topología jerárquica estructura los nodos en múltiples niveles, con un nodo central que conecta a nodos secundarios
Bus
En la topología en bus, todos los nodos están conectados a un único canal de comunicación
Anillo
La topología en anillo conecta cada nodo con su sucesor y predecesor formando un circuito cerrado
Estrella
En la topología en estrella, todos los nodos están conectados a un punto central, como un concentrador o conmutador

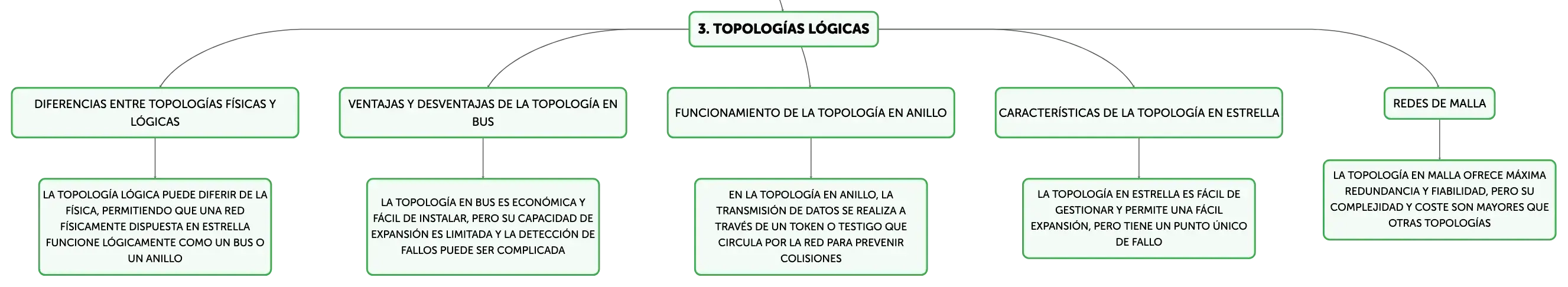

Topologías Lógicas
Diferencias entre topologías físicas y lógicas
La topología lógica puede diferir de la física, permitiendo que una red físicamente dispuesta en estrella funcione lógicamente como un bus o un anillo
Ventajas y desventajas de la topología en bus
La topología en bus es económica y fácil de instalar, pero su capacidad de expansión es limitada y la detección de fallos puede ser complicada
Funcionamiento de la topología en anillo
En la topología en anillo, la transmisión de datos se realiza a través de un token o testigo que circula por la red para prevenir colisiones
Características de la topología en estrella
La topología en estrella es fácil de gestionar y permite una fácil expansión, pero tiene un punto único de fallo
Redes de Malla
La topología en malla ofrece máxima redundancia y fiabilidad, pero su complejidad y coste son mayores que otras topologías

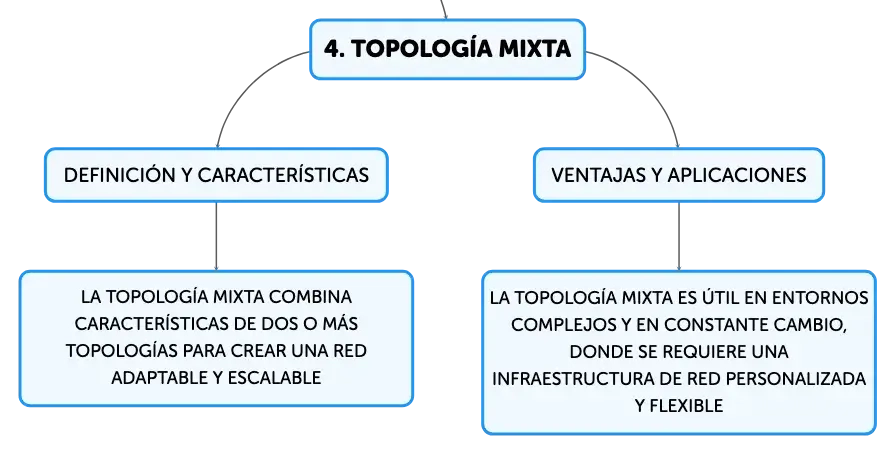

Topología Mixta
Definición y características
La topología mixta combina características de dos o más topologías para crear una red adaptable y escalable
Ventajas y aplicaciones
La topología mixta es útil en entornos complejos y en constante cambio, donde se requiere una infraestructura de red personalizada y flexible
Topologías de Red
Aprende con las flashcards de Algor Education
Haz clic en las tarjetas para aprender más sobre el tema
00
Diferencia entre topología física y lógica
Topología física: disposición real de dispositivos. Topología lógica: manejo de datos en la red.
01
Importancia de la elección de topología
Optimizar respuesta y coste de tráfico. Factores: fiabilidad, coste, eficiencia.
02
Funcionamiento lógico vs. disposición física
Red puede operar lógicamente diferente a su estructura física, ej. estrella lógica en bus físico.
