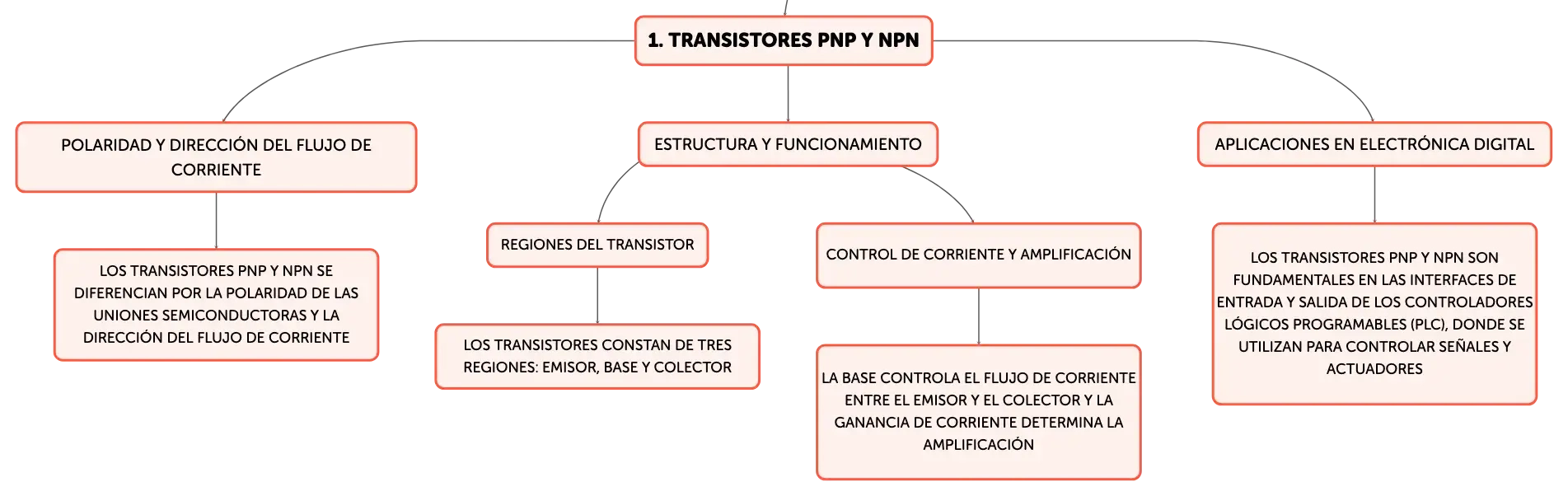

Principios Básicos de los Transistores PNP y NPN en Electrónica Digital

Principios Básicos de los Transistores PNP y NPN en Electrónica Digital

En la electrónica digital, los transistores PNP y NPN son componentes cruciales que actúan como interruptores o amplificadores en circuitos. Ambos tipos se diferencian por la polaridad de las uniones semiconductoras y la dirección del flujo de corriente. Los transistores constan de tres regiones: emisor, base y colector. La base controla el flujo de corriente entre el emisor y el colector, y la ganancia de corriente, o "Beta (ꞵ)", determina la amplificación. Por ejemplo, con un Beta de 250, una corriente de 1mA en la base puede permitir una corriente de 250 mA entre el emisor y el colector. En los esquemas, la dirección de la corriente se indica con una flecha: en los transistores NPN, la corriente entra por la base, mientras que en los PNP, sale de ella. Estos transistores son fundamentales en las interfaces de entrada y salida de los Controladores Lógicos Programables (PLC), donde se utilizan para controlar señales y actuadores.

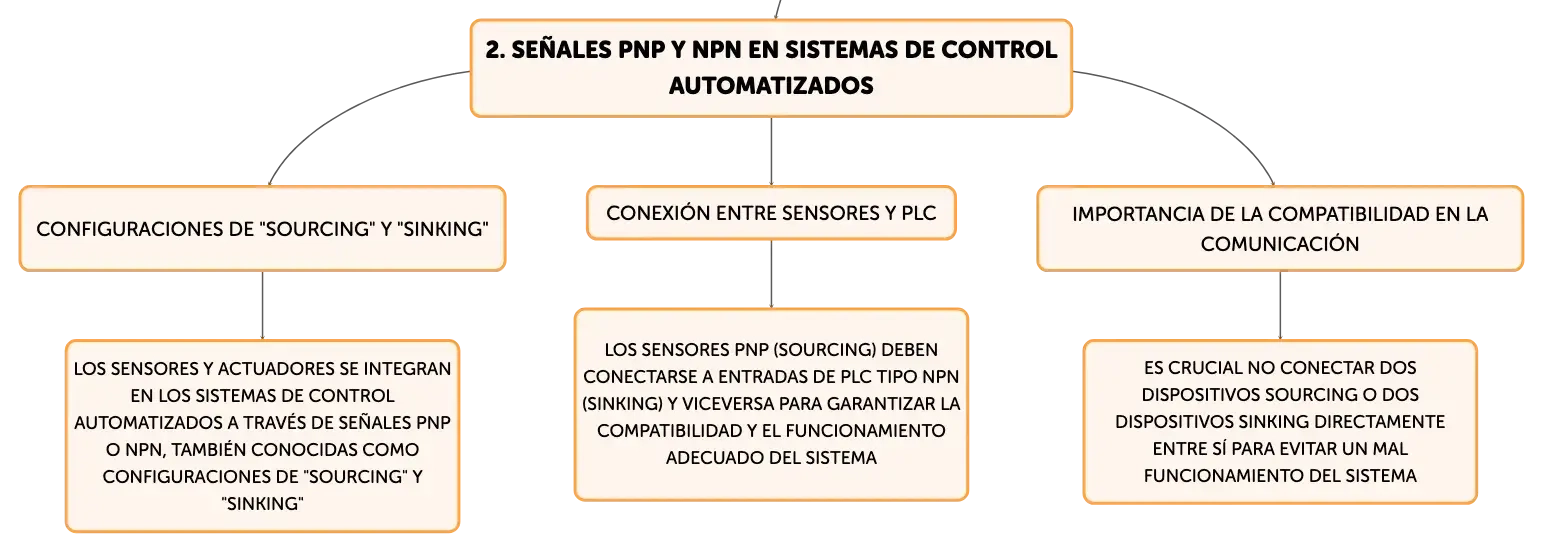

Comunicación entre Sensores y PLC mediante Señales PNP y NPN

Los sensores y actuadores se integran en los sistemas de control automatizados a través de señales PNP o NPN, también conocidas como configuraciones de "sourcing" y "sinking". Los sensores PNP (sourcing) generan corriente y deben conectarse a entradas de PLC tipo NPN (sinking), que aceptan corriente, y viceversa, para garantizar la compatibilidad y el funcionamiento adecuado del sistema. Generalmente, las tarjetas de entrada de un PLC son de tipo sinking y las de salida de tipo sourcing, lo que implica que los sensores suelen ser PNP y los actuadores NPN. Es crucial no conectar dos dispositivos sourcing o dos dispositivos sinking directamente entre sí, ya que esto podría causar un mal funcionamiento del sistema.

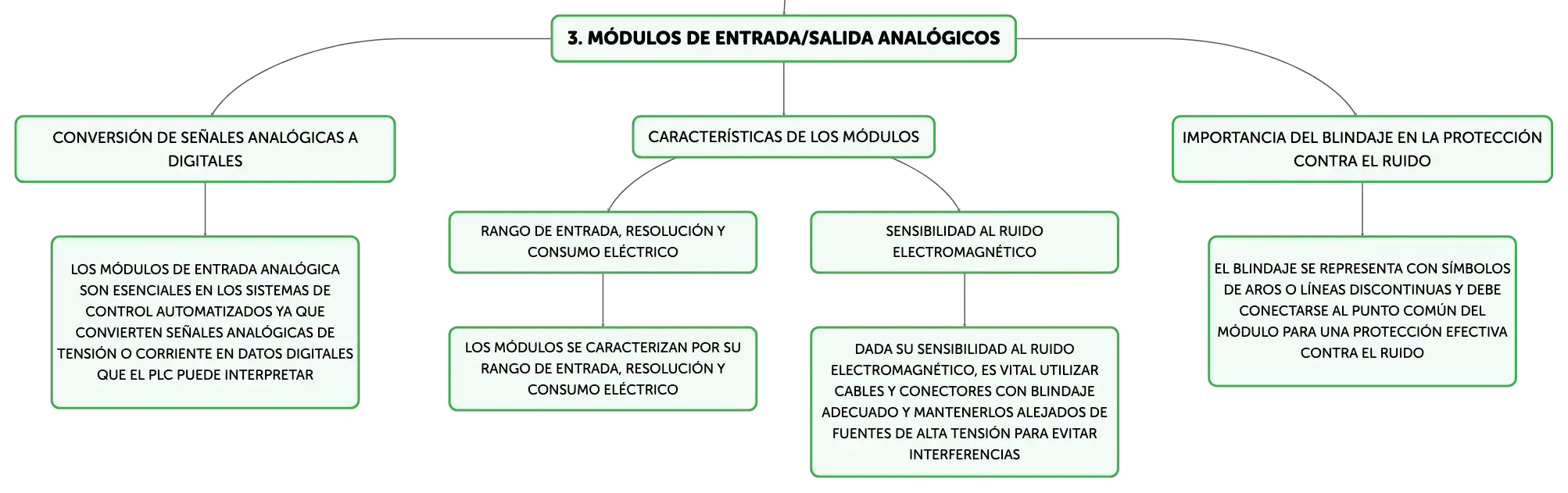

Importancia de los Módulos de Entrada/Salida Analógicos en PLCs

Los módulos de entrada analógica son esenciales en los sistemas de control automatizados, ya que convierten señales analógicas de tensión o corriente en datos digitales que el PLC puede interpretar. Estos módulos se caracterizan por su rango de entrada, resolución (determinada por el número de bits) y consumo eléctrico. Dada su sensibilidad al ruido electromagnético, es vital utilizar cables y conectores con blindaje adecuado y mantenerlos alejados de fuentes de alta tensión para evitar interferencias. El blindaje se representa con símbolos de aros o líneas discontinuas y debe conectarse al punto común del módulo para una protección efectiva contra el ruido.

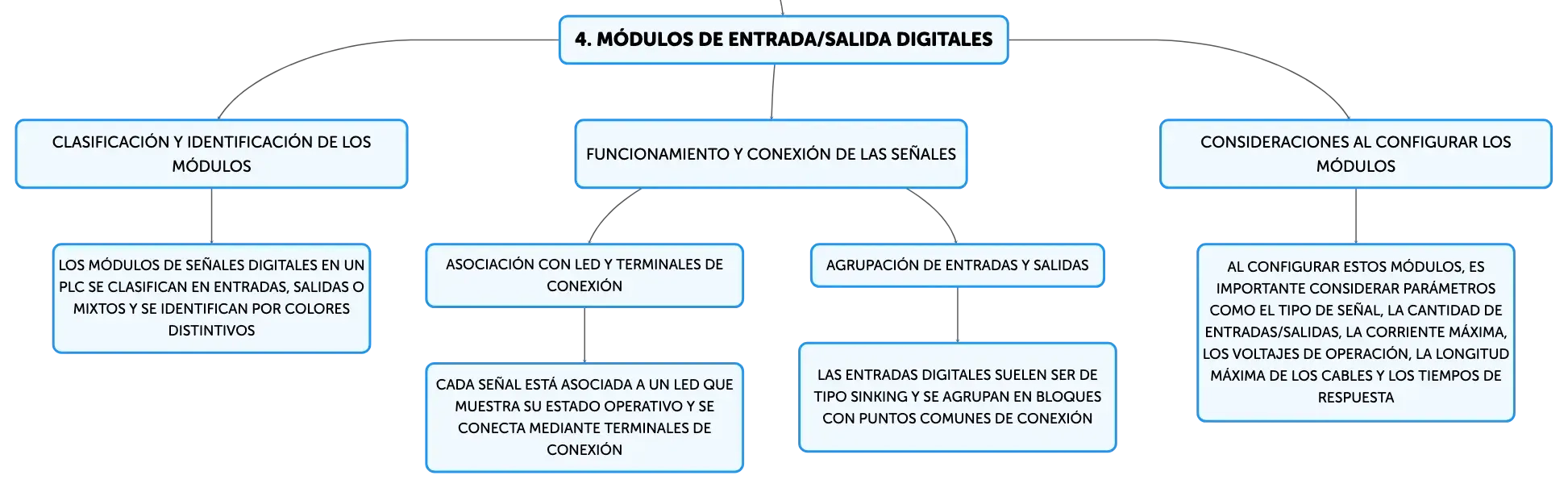

Configuración de Módulos de Entrada/Salida Digitales en PLCs

Los módulos de señales digitales en un PLC se clasifican en entradas, salidas o mixtos, y se identifican por colores distintivos. Cada señal está asociada a un LED que muestra su estado operativo y se conecta mediante terminales de conexión. Las entradas digitales suelen ser de tipo sinking y se agrupan en bloques con puntos comunes de conexión. Por otro lado, los módulos de salida suelen ser de tipo sourcing y cuentan con terminales para la alimentación eléctrica. Al configurar estos módulos, es importante considerar parámetros como el tipo de señal, la cantidad de entradas/salidas, la corriente máxima, los voltajes de operación, la longitud máxima de los cables y los tiempos de respuesta.

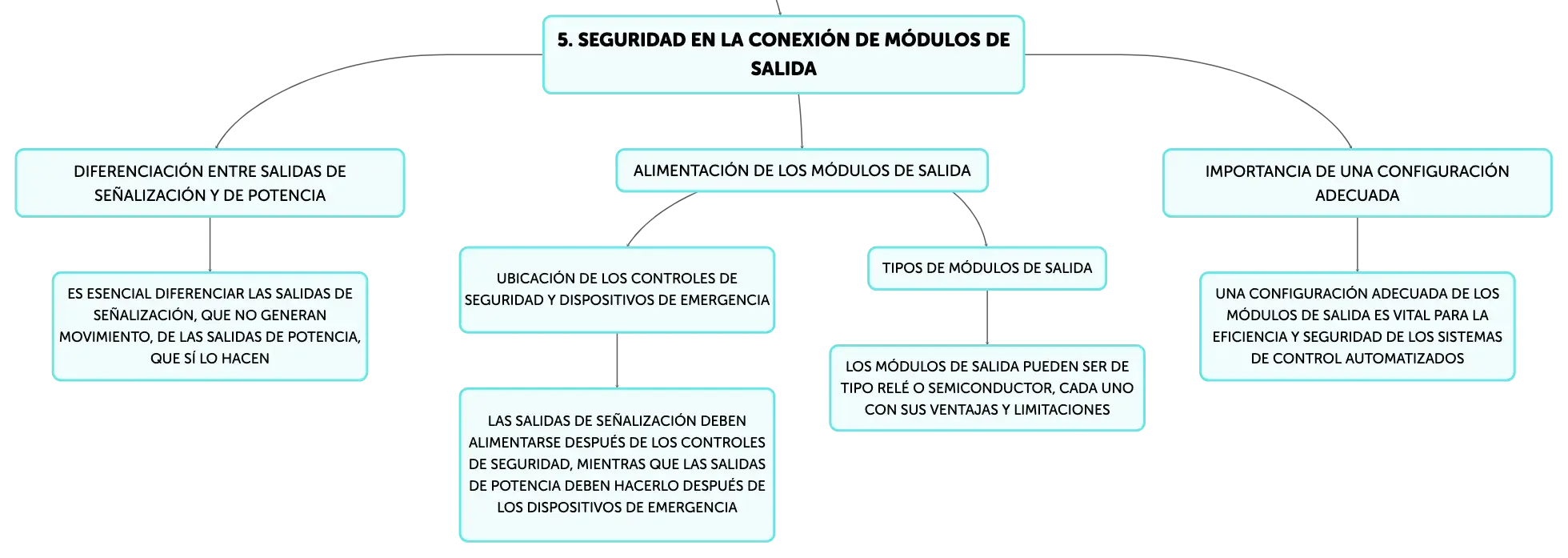

Seguridad en la Conexión de Módulos de E/S en Sistemas de Control

La seguridad es un aspecto crítico al conectar módulos de salida en sistemas de control, especialmente aquellos que manejan movimientos mecánicos. Es esencial diferenciar las salidas de señalización, que no generan movimiento, de las salidas de potencia, que sí lo hacen. Las salidas de señalización deben alimentarse después de los controles de seguridad, mientras que las salidas de potencia deben hacerlo después de los dispositivos de emergencia. Los módulos de salida pueden ser de tipo relé, adecuados para altas corrientes y voltajes pero con una respuesta más lenta y mayor desgaste, o de tipo semiconductor, que ofrecen una respuesta rápida y mayor durabilidad pero con limitaciones en corriente y voltaje. Una configuración adecuada de estos módulos es vital para la eficiencia y seguridad de los sistemas de control automatizados.
