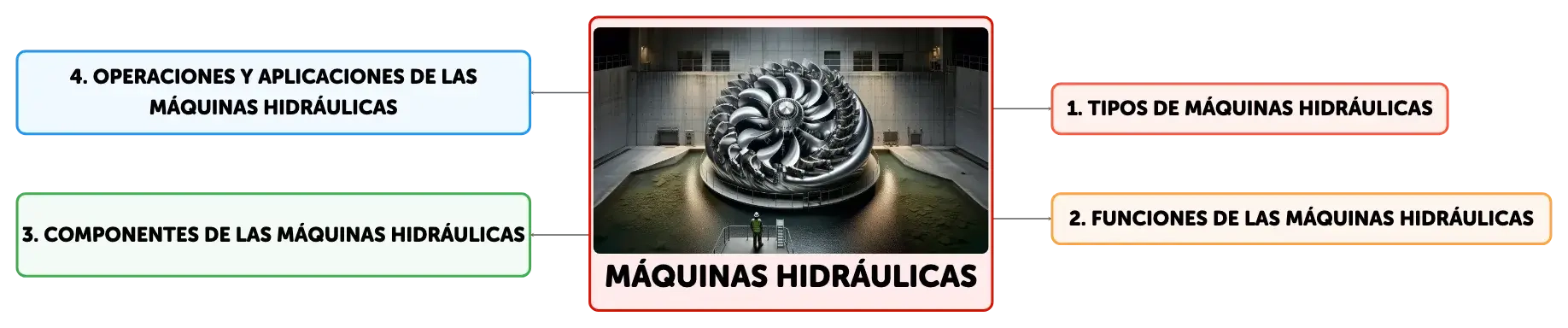

Mapa conceptual

Algorino

Edición disponible

Las máquinas hidráulicas, incluyendo turbinas y bombas, son esenciales en la ingeniería del agua y la energía. Las turbinas, como las Pelton, Francis y Kaplan, transforman la energía del agua en mecánica, mientras que las bombas, como las centrífugas y de desplazamiento positivo, trasladan fluidos en diversas aplicaciones industriales y agrícolas. Estos dispositivos son cruciales para la generación de electricidad y el manejo eficiente de recursos hídricos, contribuyendo al desarrollo sostenible y la eficiencia energética.

Resumen

Esquema

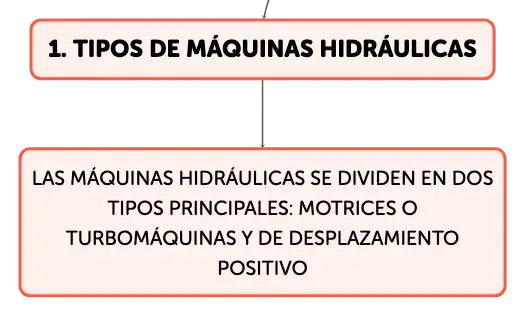

Clasificación de las Máquinas Hidráulicas

Las máquinas hidráulicas, fundamentales en la ingeniería y la gestión del agua, se clasifican en dos tipos principales: las motrices o turbomáquinas y las de desplazamiento positivo. Las turbomáquinas, como las turbinas hidráulicas, transforman la energía del agua en movimiento (energía cinética y potencial) en energía mecánica rotativa, siendo esenciales en la producción de electricidad en centrales hidroeléctricas. Las máquinas de desplazamiento positivo, que incluyen bombas y compresores, se caracterizan por su capacidad de mover fluidos de un punto a otro mediante la captura de un volumen fijo de fluido y su forzado a través de la máquina, siendo cruciales en aplicaciones como sistemas de riego, suministro de agua y en la industria.

Turbina hidráulica metálica con aspas curvas en instalación acuática, reflejando luz con persona en chaleco reflectante observando, en entorno de concreto.

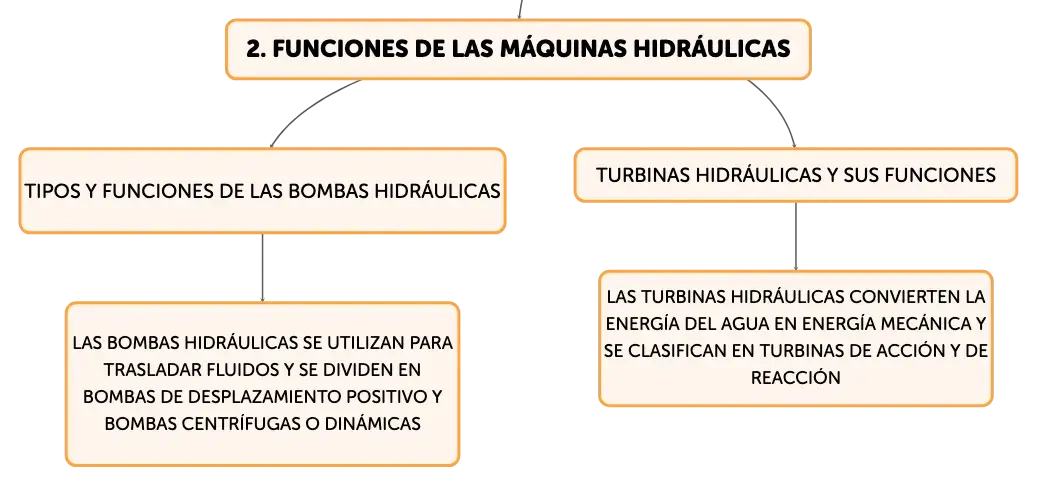

Tipos y Funciones de las Bombas Hidráulicas

Las bombas hidráulicas, especializadas en el traslado de fluidos, se dividen en bombas de desplazamiento positivo y bombas centrífugas o dinámicas. Las bombas de desplazamiento positivo, que incluyen modelos de pistón, engranajes, paletas y lóbulos, son particularmente eficientes para generar altas presiones y se utilizan en aplicaciones que requieren un flujo preciso y constante. Las bombas centrífugas emplean un impulsor rotativo para impartir velocidad y presión al fluido, siendo preferidas para el manejo de grandes volúmenes de líquido a baja presión, como en sistemas de calefacción, refrigeración y en plantas de tratamiento de agua. Estas bombas se clasifican según la dirección del flujo en radiales, mixtas y axiales, cada una optimizada para distintas condiciones de operación y aplicaciones específicas.

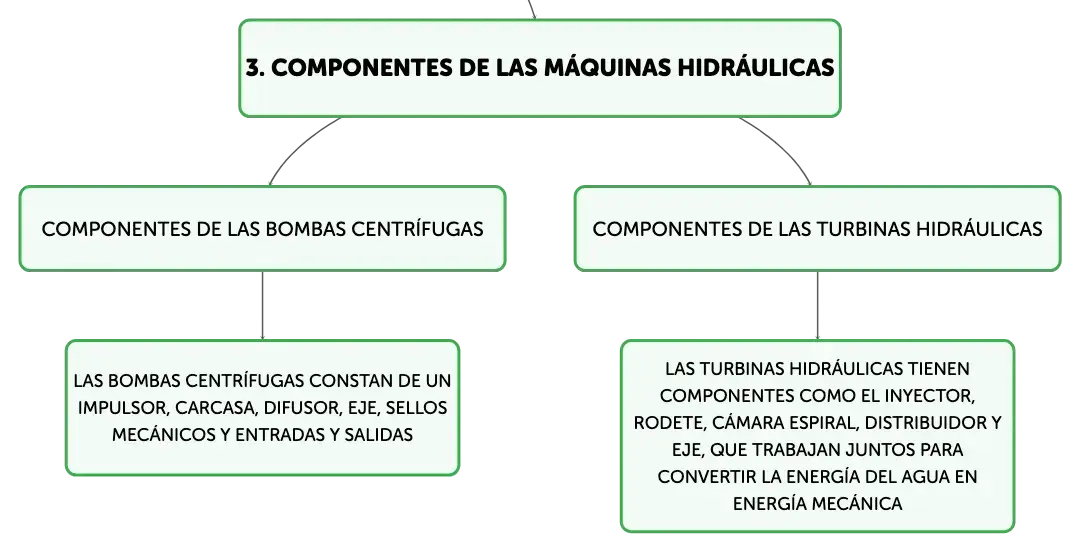

Componentes Principales de las Bombas Centrífugas

Una bomba centrífuga consta de varios componentes clave que trabajan conjuntamente para aumentar la presión y el flujo de un fluido. El impulsor, elemento central de la bomba, imparte energía al fluido. La carcasa, que envuelve al impulsor, canaliza el flujo y colabora en la conversión de la energía cinética en presión. El difusor o voluta ayuda en esta conversión y dirige el fluido hacia la salida. El eje conecta el impulsor con la fuente de potencia y es soportado por cojinetes que reducen la fricción. Los sellos mecánicos o empaquetaduras previenen las fugas de fluido y mantienen la integridad del sistema. Las entradas y salidas definen el camino del fluido, asegurando un flujo eficiente y controlado a través de la bomba.

Turbinas Hidráulicas y sus Tipos

Las turbinas hidráulicas, que convierten la energía del agua en energía mecánica, se clasifican en turbinas de acción y de reacción. Las turbinas de acción, como la Pelton, son óptimas para situaciones con alturas de caída grandes y caudales pequeños, y operan mediante el impacto directo del agua en las cucharas o álabes del rodete, generando movimiento rotativo. Las turbinas de reacción, como las Francis y Kaplan, aprovechan tanto la energía cinética como la de presión del agua. La turbina Francis es adecuada para saltos de agua de altura media y caudales moderados, mientras que la turbina Kaplan, con sus álabes ajustables, es ideal para saltos bajos y caudales altos. Estas turbinas cuentan con rodetes diseñados para maximizar la transferencia de energía del agua al eje de la turbina.

Componentes de las Turbinas Hidráulicas

Los componentes principales de las turbinas hidráulicas varían según el tipo, pero todos cumplen funciones esenciales en la conversión de energía. La turbina Pelton se compone de un inyector que dirige el agua hacia las cucharas del rodete, el cual está acoplado a un eje que transmite la energía mecánica. La turbina Francis cuenta con una cámara espiral que distribuye el agua uniformemente alrededor del rodete, un distribuidor con álabes guía para regular el flujo y un rodete con cucharas curvas que impulsan la turbina. La turbina Kaplan, similar a la Francis, se distingue por sus álabes ajustables en el rodete y en el distribuidor, lo que permite una operación eficiente ante variaciones en el caudal. En todas las turbinas, el eje transfiere la energía mecánica al generador para la producción de electricidad.

Operaciones y Aplicaciones de las Máquinas Hidráulicas

Las máquinas hidráulicas desempeñan operaciones diversas y son fundamentales en múltiples aplicaciones. Las bombas centrífugas se utilizan para elevar la presión del líquido, mientras que las bombas axiales son más adecuadas para aumentar el caudal. Las turbinas Pelton convierten la energía potencial del agua en energía cinética, y las turbinas Francis y Kaplan transforman la energía cinética y de presión en energía mecánica. Estas máquinas son vitales en la generación de energía eléctrica en centrales hidroeléctricas, así como en la propulsión de maquinaria en la industria y la agricultura. Su uso es crucial para el desarrollo sostenible y la eficiencia energética, demostrando su importancia en la economía y en la conservación del medio ambiente.
