Representación de Algoritmos: Pseudocódigo y Diagramas de Flujo

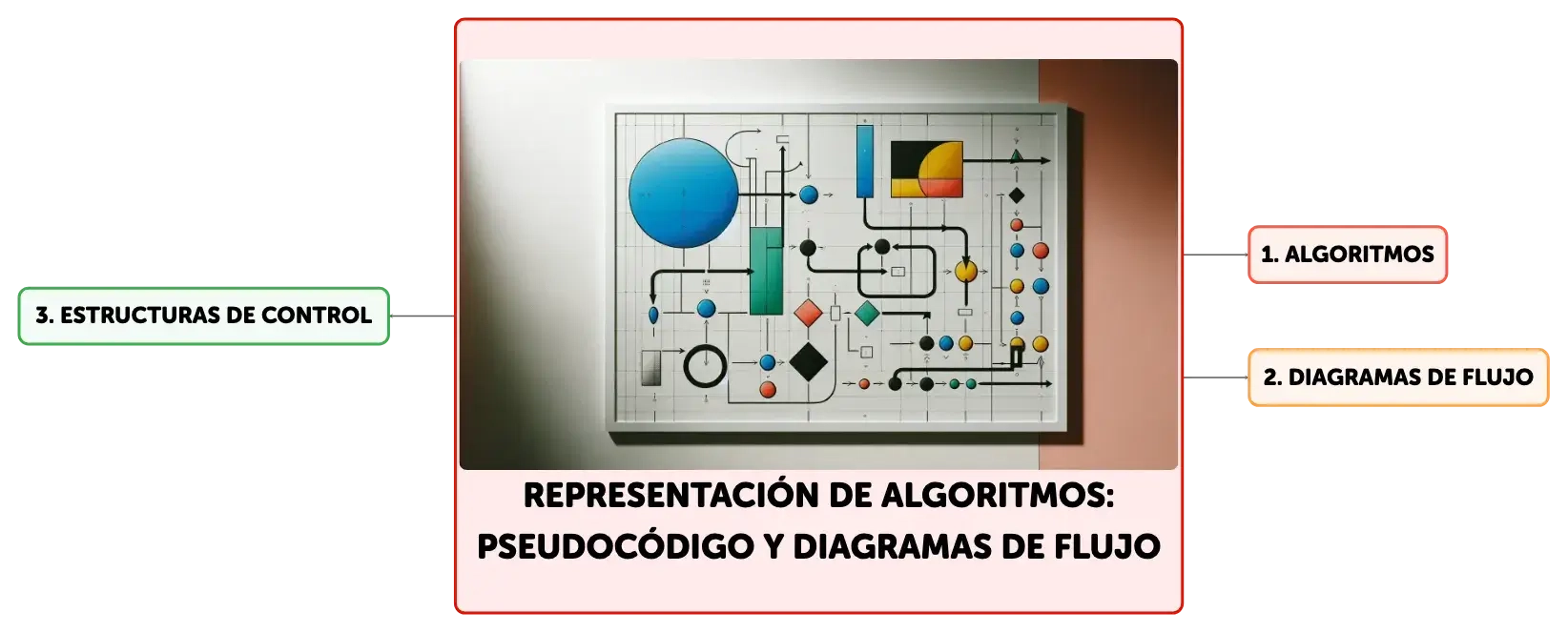

Mapa conceptual

Algorino

Edición disponible

Los algoritmos y su representación a través de pseudocódigo y diagramas de flujo son esenciales en la programación. Estas herramientas permiten visualizar y diseñar la lógica necesaria para resolver problemas y realizar tareas. Además, las estructuras de control como secuenciales, de selección y de repetición, son fundamentales para definir el flujo de ejecución en los algoritmos, permitiendo la creación de programas dinámicos y eficientes. Conocer los distintos tipos de estructuras de decisión y repetición es crucial para cualquier desarrollador.

Resumen

Esquema

Representación de Algoritmos: Pseudocódigo y Diagramas de Flujo

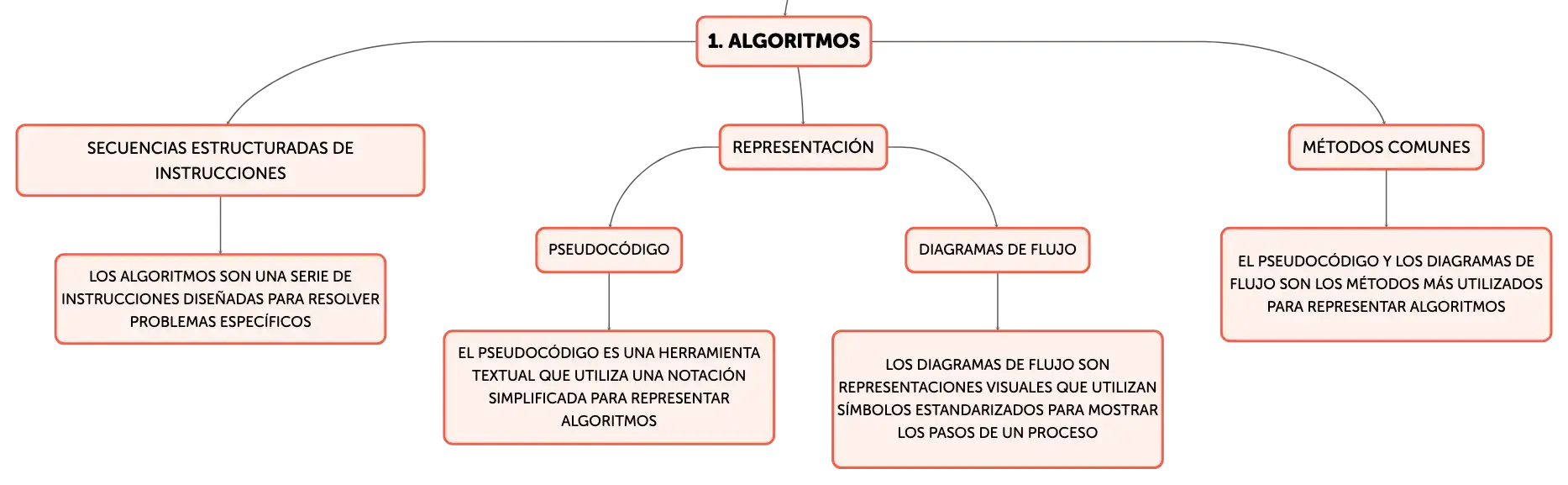

Los algoritmos son secuencias estructuradas de instrucciones diseñadas para realizar tareas o resolver problemas específicos. Para su representación, se utilizan comúnmente dos métodos: el pseudocódigo y los diagramas de flujo. El pseudocódigo es una herramienta textual que emplea una notación simplificada, cercana al lenguaje natural y a la vez estructurada de manera similar a los lenguajes de programación, lo que facilita la comprensión y diseño de la lógica algorítmica sin entrar en detalles de sintaxis específicos de un lenguaje de programación. Los diagramas de flujo, por su parte, son representaciones visuales que utilizan símbolos estandarizados para mostrar los pasos de un proceso de manera secuencial y lógica. Estos símbolos incluyen óvalos para el inicio y fin, rectángulos para las operaciones, rombos para las decisiones, entre otros, y se conectan con flechas que indican el flujo de operaciones. Al crear un diagrama de flujo, es esencial seguir reglas de diseño claras, como la orientación de arriba hacia abajo y de izquierda a derecha, para garantizar la legibilidad y la correcta interpretación del algoritmo.

Diagrama de flujo colorido en pizarra con formas geométricas conectadas por flechas, incluyendo círculo azul, rectángulos verde y naranja, diamante amarillo y óvalo rojo.

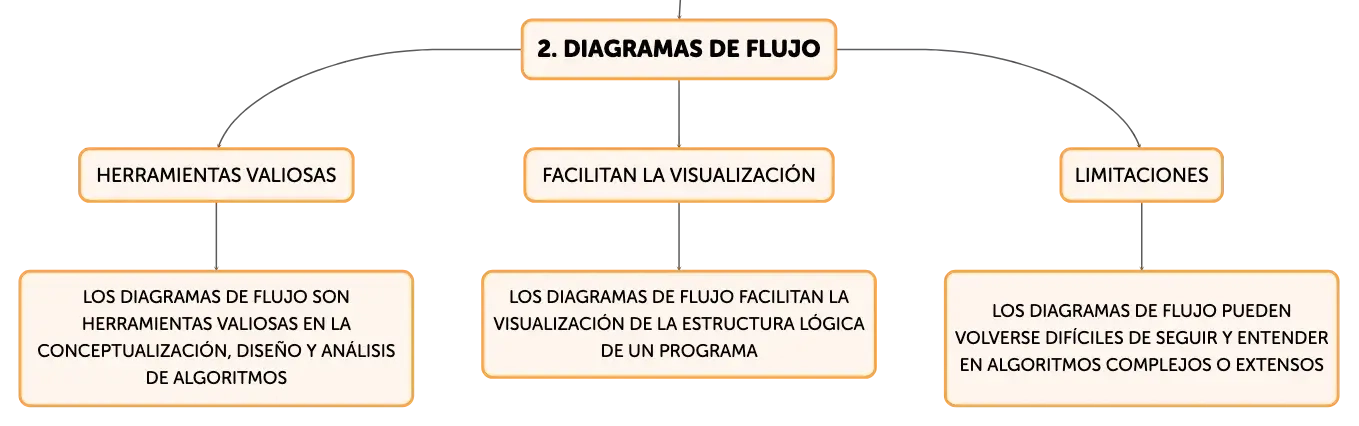

Ventajas y Desventajas de los Diagramas de Flujo

Los diagramas de flujo son herramientas valiosas en la conceptualización, diseño y análisis de algoritmos. Facilitan la visualización de la estructura lógica de un programa, permitiendo identificar rápidamente las relaciones entre sus componentes y simplificando el proceso de depuración y optimización. Son especialmente útiles en la fase de diseño de nuevos programas, mejoran la comunicación entre desarrolladores y usuarios finales y proporcionan una documentación visual que puede ser de gran ayuda durante la codificación y las pruebas del software. No obstante, los diagramas de flujo tienen limitaciones, particularmente en el caso de algoritmos extensos o complejos, donde pueden volverse difíciles de seguir y entender. La creación de un diagrama de flujo para un algoritmo complejo puede ser un proceso tedioso y propenso a errores, y la falta de estándares universales para su elaboración puede resultar en interpretaciones ambiguas o en la omisión de detalles importantes para la comprensión del algoritmo.

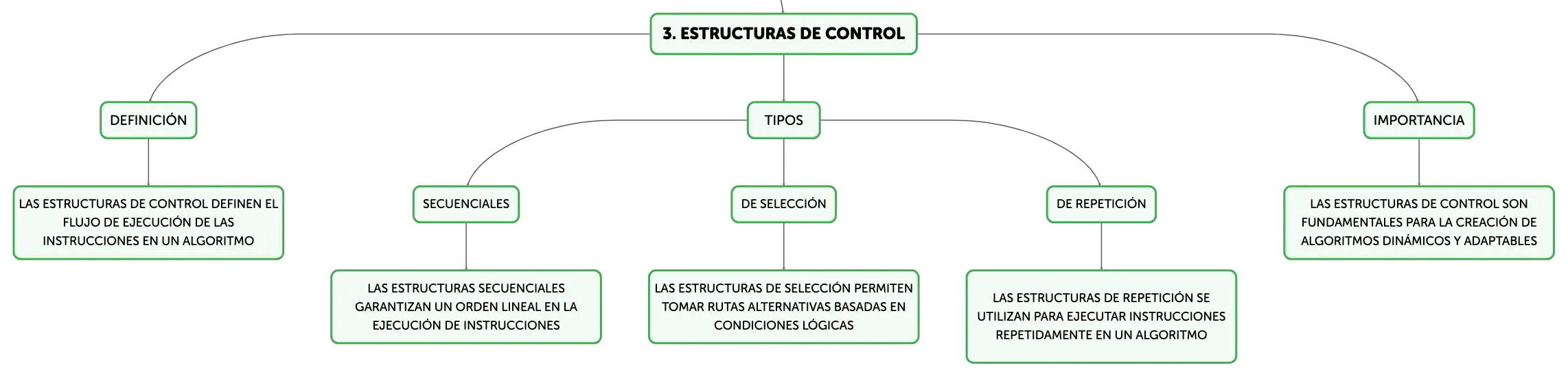

Estructuras de Control en el Diseño de Algoritmos

Las estructuras de control son fundamentales en la construcción de algoritmos, ya que definen el flujo de ejecución de las instrucciones. Se clasifican en tres tipos principales: secuenciales, de selección y de repetición. Las estructuras secuenciales garantizan que las instrucciones se ejecuten en un orden lineal, donde cada operación sigue a la anterior de manera directa. Las estructuras de selección, también conocidas como estructuras de decisión, permiten que el algoritmo tome rutas alternativas basadas en la evaluación de condiciones lógicas. Estas pueden ser simples, con una única ruta alternativa, o complejas, con múltiples rutas posibles. Finalmente, las estructuras de repetición o iteración se utilizan para ejecutar un conjunto de instrucciones repetidamente, ya sea un número fijo de veces o hasta que se cumpla una condición determinada. Estas estructuras son esenciales para manejar situaciones donde se requiere procesamiento repetitivo o condicional, y son la base para la creación de programas dinámicos y adaptables.

Tipos de Estructuras de Decisión y Repetición

Las estructuras de decisión se dividen en varios tipos, incluyendo la condicional simple (Si-Entonces), que ejecuta un bloque de instrucciones solo si se cumple una condición específica; la condicional doble (Si-Entonces-Si no), que permite elegir entre dos bloques de instrucciones basándose en si una condición es verdadera o falsa; y la instrucción selectiva (Según o Case), que facilita la selección entre múltiples bloques de instrucciones basándose en el valor de una expresión. En cuanto a las estructuras de repetición, destacan la estructura "Mientras" (While), que repite un bloque de instrucciones mientras una condición sea verdadera; la estructura "Hacer Mientras" (Do-While), que asegura que el bloque de instrucciones se ejecute al menos una vez antes de evaluar la condición; y la estructura "Para" (For), que repite un bloque de instrucciones un número específico de veces, controlado por una variable contador. Estas estructuras son cruciales para el control del flujo en los algoritmos y son herramientas poderosas para los programadores, permitiendo la implementación de lógicas complejas de manera eficiente y estructurada.
