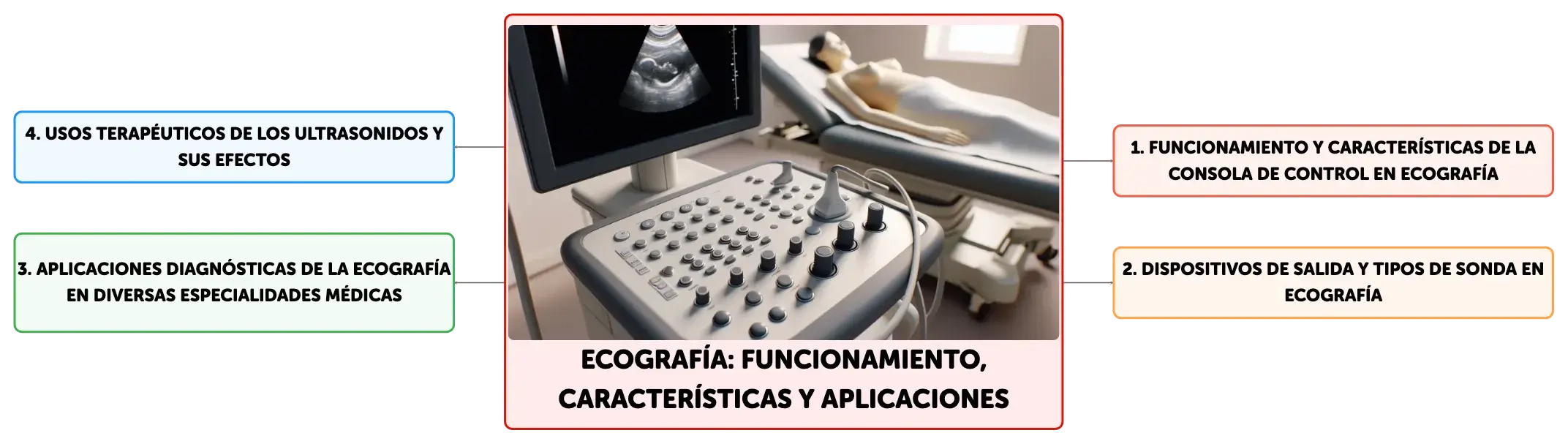

Ecografía: Funcionamiento, Características y Aplicaciones

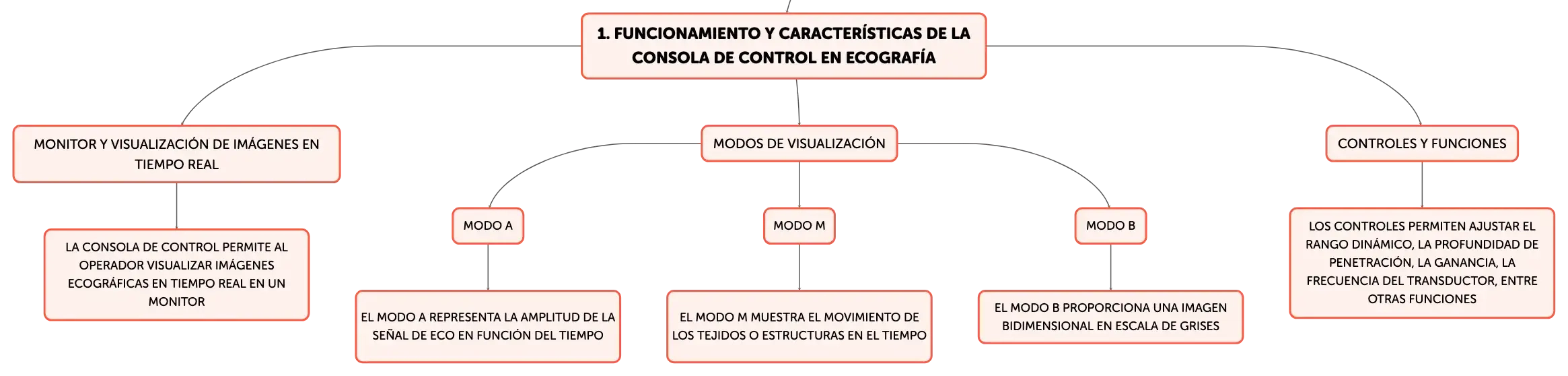

Funcionamiento y Características de la Consola de Control en Ecografía

La consola de control de un equipo de ecografía es el elemento clave que permite al operador gestionar las funciones del dispositivo y visualizar las imágenes ecográficas. En el monitor se despliegan las imágenes en tiempo real, y se pueden realizar mediciones de áreas, distancias y volúmenes, esenciales para el diagnóstico. Los equipos modernos ofrecen varios modos de visualización, como el Modo A, que representa la amplitud de la señal de eco en función del tiempo; el Modo M, que muestra el movimiento de los tejidos o estructuras en el tiempo; y el Modo B, que proporciona una imagen bidimensional en escala de grises y es el más comúnmente utilizado. Los controles incluyen funciones para ajustar el rango dinámico, la profundidad de penetración, la ganancia (intensidad de la señal), la frecuencia del transductor, la persistencia de la imagen, el zoom, la selección de la zona de enfoque y la realización de mediciones. Además, los equipos avanzados permiten la congelación de la imagen para un análisis detallado y la aplicación de Doppler color, pulsado y de potencia para evaluar el flujo sanguíneo y detectar posibles anomalías vasculares.

Dispositivos de Salida y Tipos de Sonda en Ecografía

Las imágenes ecográficas se visualizan en monitores de alta resolución, que pueden ser de tecnología CRT (tubo de rayos catódicos) o LCD/LED (pantallas planas). La forma de la imagen proyectada varía según el tipo de transductor o sonda utilizado: transductores lineales generan imágenes rectangulares, transductores convexos producen imágenes en forma de abanico y transductores sectoriales crean imágenes radiales. La calidad de imagen depende de la resolución y el contraste, que a su vez se basan en la escala de grises para representar la ecogenicidad de los tejidos. Para el almacenamiento y la gestión de las imágenes, los sistemas de ecografía se integran con dispositivos de memoria interna, medios extraíbles como CD, DVD, USB y redes de comunicación como PACS, que facilitan el archivo y la transferencia de imágenes para su revisión y análisis posterior.

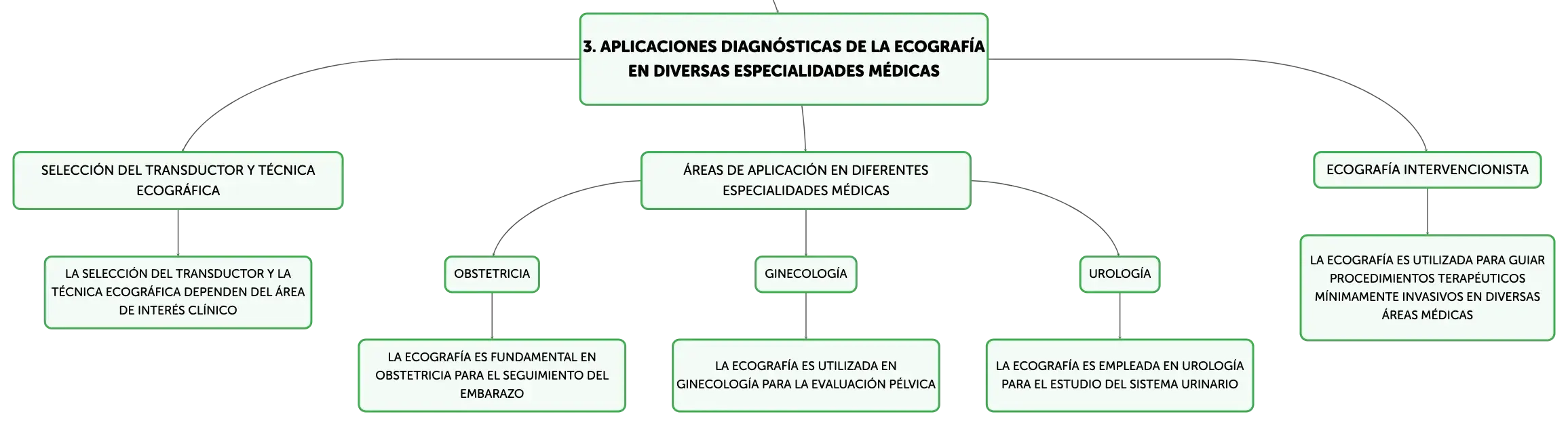

Aplicaciones Diagnósticas de la Ecografía en Diversas Especialidades Médicas

La ecografía es una herramienta diagnóstica versátil utilizada en una amplia gama de especialidades médicas. La selección del transductor y la técnica ecográfica dependen del área de interés clínico. Transductores convexos son típicamente empleados en exámenes abdominales, mientras que transductores endocavitarios se utilizan para exploraciones internas. La ecografía es fundamental en obstetricia para el seguimiento del embarazo, en ginecología para la evaluación pélvica, en urología para el estudio del sistema urinario, en cardiología para la valoración del corazón y vasos sanguíneos, y en otras áreas como la evaluación de partes blandas, tiroides, testículos, mamas y más. La ecografía intervencionista es una técnica que guía procedimientos terapéuticos mínimamente invasivos, como biopsias y drenajes, mejorando la seguridad y precisión de estas intervenciones.

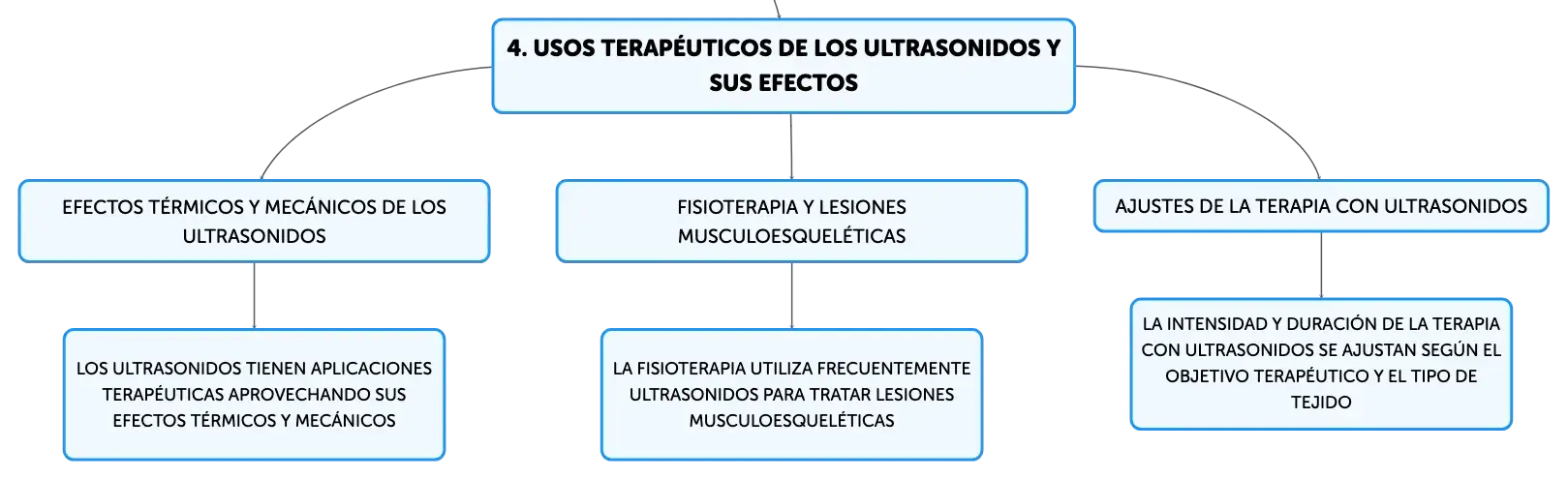

Usos Terapéuticos de los Ultrasonidos y sus Efectos

Además de su aplicación diagnóstica, los ultrasonidos tienen aplicaciones terapéuticas aprovechando sus efectos térmicos y mecánicos. Los efectos térmicos pueden promover la relajación muscular y la disminución del dolor, mientras que los efectos mecánicos pueden estimular el flujo sanguíneo, facilitar la desintegración de cálculos renales y promover procesos de cicatrización. La fisioterapia utiliza frecuentemente ultrasonidos para tratar lesiones musculoesqueléticas. La intensidad y duración de la terapia con ultrasonidos se ajustan según el objetivo terapéutico y el tipo de tejido, para maximizar los beneficios y minimizar los riesgos.

Evolución de la Ecografía: De 2D a 4D y la Importancia de la Elastografía

La tecnología ecográfica ha avanzado significativamente, pasando de imágenes bidimensionales (2D) a la generación de imágenes tridimensionales (3D) y en tiempo real (4D), lo que ha mejorado la comprensión espacial de las estructuras anatómicas. La elastografía es una innovación reciente que mide la elasticidad o dureza de los tejidos, proporcionando información adicional que puede ser crucial en la detección de patologías. Se distinguen dos tipos principales de elastografía: la cualitativa, que ofrece una representación visual de la elasticidad mediante un mapa de colores, y la cuantitativa, que proporciona valores numéricos específicos de la rigidez tisular. Estas técnicas pueden reducir la necesidad de procedimientos invasivos como las biopsias, al permitir una evaluación no invasiva de la consistencia de los tejidos.

Artefactos en Ultrasonografía y su Relevancia Diagnóstica

Los artefactos son fenómenos comunes en la ultrasonografía que pueden afectar la interpretación de las imágenes. Es crucial que los profesionales de la salud sean capaces de identificar y comprender estos artefactos para evitar errores diagnósticos. Algunos artefactos pueden ser informativos y utilizados para confirmar ciertas condiciones clínicas. Además, es importante reconocer la presencia de cuerpos extraños en las imágenes, que pueden ser introducidos en el cuerpo de manera intencional, como dispositivos intrauterinos, o accidentalmente, como fragmentos de material tras un trauma. La correcta identificación de estos elementos es esencial para un diagnóstico preciso y para planificar el tratamiento adecuado.
