Importancia de la cartografía en operaciones militares
Mapa conceptual
La cartografía militar es crucial para la planificación y ejecución de operaciones, utilizando mapas a escala y sistemas de coordenadas como UTM para localizar puntos estratégicos. La precisión en la localización es vital, empleando coordenadas rectangulares y polares, y técnicas como la intersección para puntos aislados. La interpretación de altitudes y cálculo de pendientes son fundamentales para entender el relieve y su impacto en la movilidad y visibilidad.
Resumen
Esquema
Introducción a la Cartografía en Operaciones Militares
La cartografía desempeña un papel vital en las operaciones militares, proporcionando información geográfica precisa para la planificación y ejecución de misiones. Los mapas militares, con una escala común de 1:50.000, permiten a los comandantes calcular datos para el tiro de artillería, ubicar unidades en el campo y localizar puntos estratégicos como avituallamientos. Los sistemas de coordenadas más utilizados en estos mapas son las coordenadas geográficas (latitud y longitud), las polares (dirección y distancia desde un punto de referencia) y las rectangulares (coordenadas X e Y en un plano). La proyección Universal Transversa de Mercator (UTM) es ampliamente empleada en la cartografía militar debido a su capacidad para representar la superficie de la Tierra en un plano con mínima distorsión, facilitando el uso de coordenadas rectangulares para la localización precisa de puntos.El Sistema de Coordenadas Rectangulares en la Cartografía Militar
El sistema de coordenadas rectangulares, también conocido como sistema cartesiano, se basa en dos ejes perpendiculares: el eje X (horizontal) y el eje Y (vertical), que se originan en un punto de intersección conocido como el origen. En los mapas militares, estas coordenadas se expresan en metros o kilómetros y son fundamentales para determinar la posición exacta de un punto en relación con el origen. La precisión de la ubicación mejora con el número de dígitos en las coordenadas; por ejemplo, una coordenada de cuatro dígitos como "3505" puede indicar una ubicación dentro de un kilómetro cuadrado, mientras que una de seis dígitos como "355053" puede precisar la ubicación a menos de 100 metros, lo cual es crucial para operaciones que requieren gran exactitud.Cómo Determinar Coordenadas a Partir de un Mapa
Para determinar las coordenadas de un punto específico en un mapa, se puede estimar su ubicación dividiendo visualmente las cuadrículas en décimas partes y anotando la proximidad del punto a las líneas de cuadrícula más cercanas. Para una mayor precisión, se puede utilizar un coordinatógrafo, un instrumento que consiste en un ángulo recto con escalas graduadas, que al alinearse con el punto de interés permite leer directamente las coordenadas. Este método asegura una localización más exacta y es especialmente útil en la cartografía militar donde la precisión es fundamental.Localización de Puntos en el Mapa Usando Coordenadas
Para localizar un punto en el mapa utilizando sus coordenadas, primero se identifican los valores de X e Y y se ubica la cuadrícula correspondiente. Utilizando la escala del mapa, se determina la posición exacta dentro de la cuadrícula. Este proceso permite localizar puntos con una aproximación al metro, lo que es esencial para la precisión requerida en la cartografía militar y para la efectividad de las operaciones en el terreno.Aplicación de Coordenadas Polares en la Localización de Puntos
Las coordenadas polares se utilizan cuando la localización mediante coordenadas rectangulares no es viable. Este sistema requiere un punto de referencia conocido, una brújula o un instrumento similar para determinar la dirección, y un medio para medir distancias y ángulos. Se dibuja una línea desde el punto de referencia en la dirección indicada y se mide la distancia a escala para ubicar el punto en el mapa. Este método es útil en terrenos donde los puntos de referencia rectangulares no están claros o son inaccesibles.Técnicas para la Determinación de Puntos Aislados en el Terreno
Cuando no es posible localizar un punto directamente en el mapa, se recurre a técnicas como la intersección y el método de un punto de referencia conocido. Estos métodos implican la identificación de referencias claras en el terreno y en el mapa, la medición de rumbos y rumbos inversos con una brújula, y el trazado de líneas en el mapa para determinar la posición propia. Estas técnicas son valiosas para la localización precisa en situaciones donde las coordenadas previas no están disponibles.Interpretación de la Altitud en Mapas Militares
Los mapas militares representan el relieve mediante curvas de nivel, que son líneas que conectan puntos de igual altitud sobre el nivel del mar. Para determinar la altitud de un punto, se identifican las curvas de nivel adyacentes y se estima la altitud basándose en la equidistancia entre ellas. Las curvas maestras, que son más gruesas y a menudo llevan la altitud escrita, ayudan a identificar rápidamente la altitud en incrementos significativos, como cada 100 metros, facilitando la interpretación del relieve en la planificación de operaciones militares.Cálculo de Pendientes en la Cartografía Militar
La pendiente, o inclinación del terreno entre dos puntos, se calcula proyectando los puntos sobre un plano horizontal y determinando la diferencia de altitud entre ellos. La pendiente se expresa comúnmente como un porcentaje o grado, indicando la variación de altura por cada 100 metros horizontales. Este cálculo es esencial para la planificación de operaciones militares, ya que afecta la movilidad y la visibilidad en el terreno, y puede influir en la efectividad del tiro de artillería y otras acciones tácticas.
Mostrar más

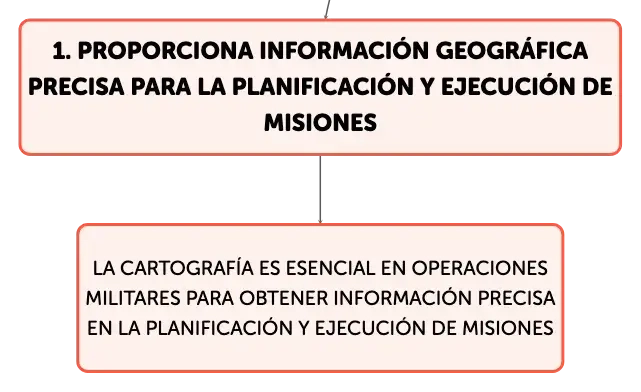

Proporciona información geográfica precisa para la planificación y ejecución de misiones
La cartografía es esencial en operaciones militares para obtener información precisa en la planificación y ejecución de misiones

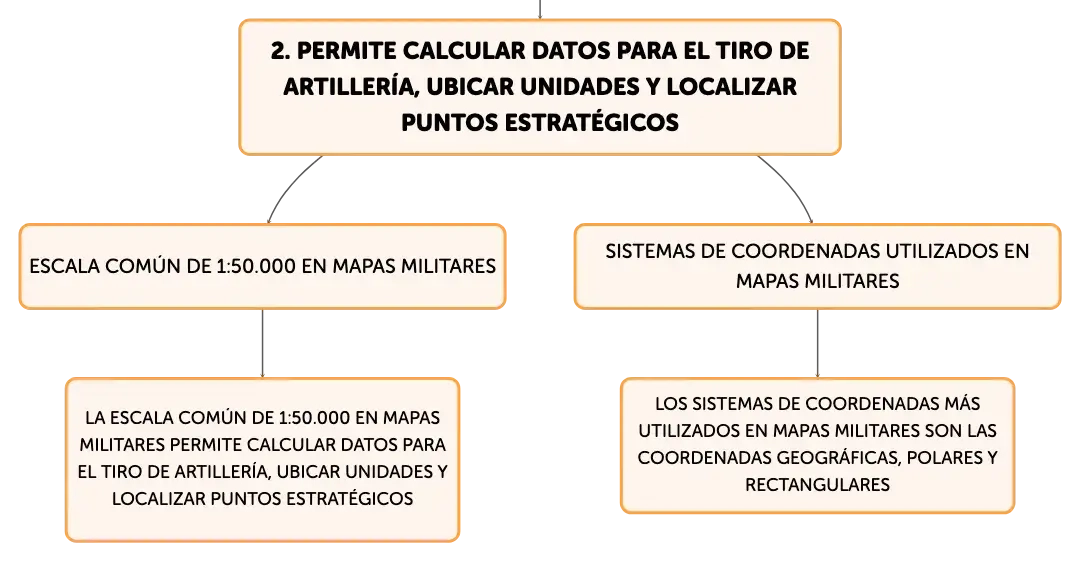

Permite calcular datos para el tiro de artillería, ubicar unidades y localizar puntos estratégicos
Escala común de 1:50.000 en mapas militares
La escala común de 1:50.000 en mapas militares permite calcular datos para el tiro de artillería, ubicar unidades y localizar puntos estratégicos
Sistemas de coordenadas utilizados en mapas militares
Los sistemas de coordenadas más utilizados en mapas militares son las coordenadas geográficas, polares y rectangulares

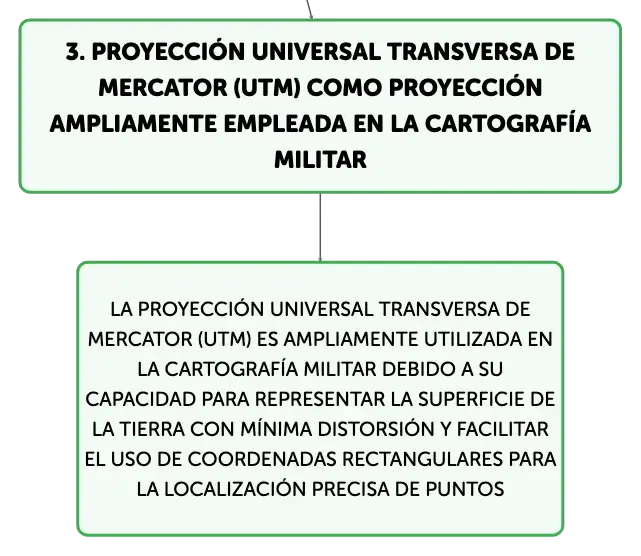

Proyección Universal Transversa de Mercator (UTM) como proyección ampliamente empleada en la cartografía militar
La proyección Universal Transversa de Mercator (UTM) es ampliamente utilizada en la cartografía militar debido a su capacidad para representar la superficie de la Tierra con mínima distorsión y facilitar el uso de coordenadas rectangulares para la localización precisa de puntos
Importancia de la cartografía en operaciones militares
Aprende con las flashcards de Algor Education
Haz clic en las tarjetas para aprender más sobre el tema
00
Los mapas militares suelen tener una escala de ______ y son esenciales para calcular el tiro de artillería y ubicar unidades.
1:50.000
01
La proyección ______ es preferida en la cartografía militar por su eficacia al representar la Tierra con poca distorsión.
Universal Transversa de Mercator
UTM
02
Ejes del sistema cartesiano
Dos ejes perpendiculares: X horizontal, Y vertical, se cruzan en el origen.
