Logo
Logo
Iniciar sesiónRegístrate
Logo

Herramientas

Mapas Conceptuales IAMapas Mentales IAResúmenes IAFlashcards IAQuizzes IA

Recursos

BlogTemplates

Info

PreciosPreguntas FrecuentesEquipo

info@algoreducation.com

Corso Castelfidardo 30A, Torino (TO), Italy

Algor Lab S.r.l. - Startup Innovativa - P.IVA IT12537010014

Política de privacidadPolítica de cookiesTérminos y condiciones

Conceptos Fundamentales del Osciloscopio

El osciloscopio es esencial en la ingeniería electrónica para analizar señales eléctricas. Descubre su historia, desde el tubo de rayos catódicos de Braun hasta los modernos osciloscopios digitales y virtuales. Aprende sobre la tipología de señales, su representación gráfica y los términos técnicos como ancho de banda, atenuación y frecuencia, fundamentales para el diagnóstico y la investigación de circuitos electrónicos.

Ver más
Abrir mapa en el editor

1

5

Abrir mapa en el editor

¿Quieres crear mapas a partir de tu material?

Inserta tu material y en pocos segundos tendrás tu Algor Card con mapas, resúmenes, flashcards y quizzes.

Prueba Algor

Aprende con las flashcards de Algor Education

Haz clic en las tarjetas para aprender más sobre el tema

1

Visualización de señales en osciloscopios

Haz clic para comprobar la respuesta

Muestra oscilogramas para analizar variaciones de amplitud en el tiempo.

2

Diferencia entre osciloscopios analógicos y digitales

Haz clic para comprobar la respuesta

Analógicos usan tubo de rayos catódicos; digitales procesan señales para pantallas LCD.

3

Uso combinado de osciloscopios con otros equipos

Haz clic para comprobar la respuesta

Se utilizan con multímetros y generadores de señales para diagnóstico completo de circuitos.

4

Por sus aportes a la tecnología de circuitos resonantes, ______ fue galardonado con el ______ en ______.

Haz clic para comprobar la respuesta

Braun Premio Nobel de Física 1909

5

Ancho de banda en osciloscopios

Haz clic para comprobar la respuesta

Rango de frecuencias que el osciloscopio mide fielmente.

6

Relación entre periodo y frecuencia

Haz clic para comprobar la respuesta

Periodo es la duración de un ciclo; frecuencia es el número de ciclos por segundo.

7

Función de los ADC y DAC

Haz clic para comprobar la respuesta

ADC convierte señales analógicas a digitales; DAC realiza el proceso inverso.

8

Un ______ de una señal eléctrica es una progresión completa de su forma antes de que comience de nuevo.

Haz clic para comprobar la respuesta

ciclo

9

El ______ es el tiempo que una señal eléctrica tarda en completar un ciclo.

Haz clic para comprobar la respuesta

período (T)

10

La ______ de una señal eléctrica es la cantidad de ciclos que suceden en un segundo.

Haz clic para comprobar la respuesta

frecuencia (F)

11

Las señales eléctricas pueden ser ______, con variaciones que fluyen sin interrupciones, o ______, con secuencias de valores específicos.

Haz clic para comprobar la respuesta

analógicas digitales

12

Una señal eléctrica es ______ si sus semiciclos son iguales, y ______ si sus semiciclos son desiguales.

Haz clic para comprobar la respuesta

simétrica asimétrica

13

Señal escalón unitario

Haz clic para comprobar la respuesta

Función no periódica que salta de 0 a 1 en un instante específico. Usada en sistemas de control y procesamiento de señales.

14

Señal senoidal

Haz clic para comprobar la respuesta

Señal periódica fundamental en corriente alterna. Caracterizada por su amplitud, frecuencia y fase. Aplicada en comunicaciones y electrónica.

15

Señal diente de sierra

Haz clic para comprobar la respuesta

Señal periódica con ascenso lineal y caída abrupta. Utilizada en osciladores y en la síntesis de sonido para generar tonos musicales.

16

Los osciloscopios se dividen en tres tipos: ______, ______, y ______.

Haz clic para comprobar la respuesta

analógicos digitales virtuales

17

A diferencia de los analógicos, los osciloscopios ______ convierten la señal en datos digitales para su análisis.

Haz clic para comprobar la respuesta

digitales

18

Los osciloscopios ______ emplean tarjetas de adquisición de datos y un ordenador para funcionar.

Haz clic para comprobar la respuesta

virtuales

19

Por su mayor precisión y funcionalidades avanzadas, los osciloscopios ______ y ______ son preferidos para el análisis moderno de señales eléctricas.

Haz clic para comprobar la respuesta

digitales virtuales

Preguntas y respuestas

Aquí tienes una lista de las preguntas más frecuentes sobre este tema

Contenidos similares

Tecnología

Diagramas en la Gestión de Procesos

Ver documento

Tecnología

Comunicación Visual en Ingeniería mediante Diagramas

Ver documento

Tecnología

Conceptos Fundamentales de Máquinas Simples y Mecanismos

Ver documento

Tecnología

Fundamentos de los Instrumentos de Medición y Control

Ver documento

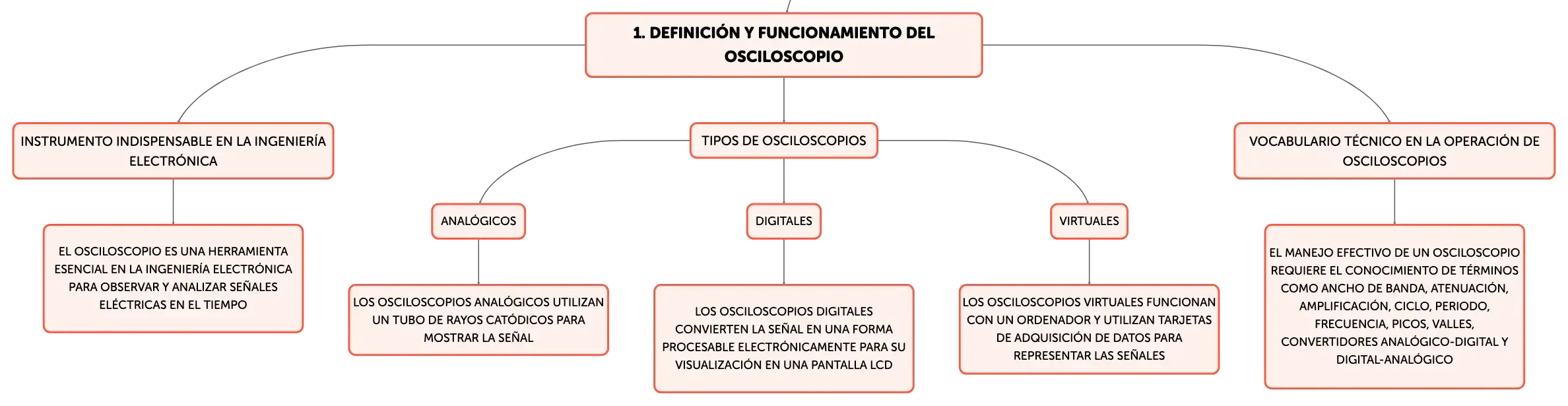

Conceptos Fundamentales del Osciloscopio

El osciloscopio es un instrumento indispensable en la ingeniería electrónica, diseñado para observar y analizar el comportamiento de las señales eléctricas en el tiempo. Su capacidad para graficar la variación de la amplitud de las señales en función del tiempo permite a los usuarios visualizar patrones y anomalías en forma de oscilogramas. Los osciloscopios se dividen en dos categorías principales: los analógicos, que dependen de un tubo de rayos catódicos para mostrar la señal, y los digitales, que convierten la señal en una forma procesable electrónicamente para su visualización en una pantalla LCD o similar. Estos dispositivos son herramientas cruciales en el diagnóstico y la investigación de circuitos electrónicos, y se utilizan en conjunto con otros equipos de medición como multímetros y generadores de señales para un análisis exhaustivo.

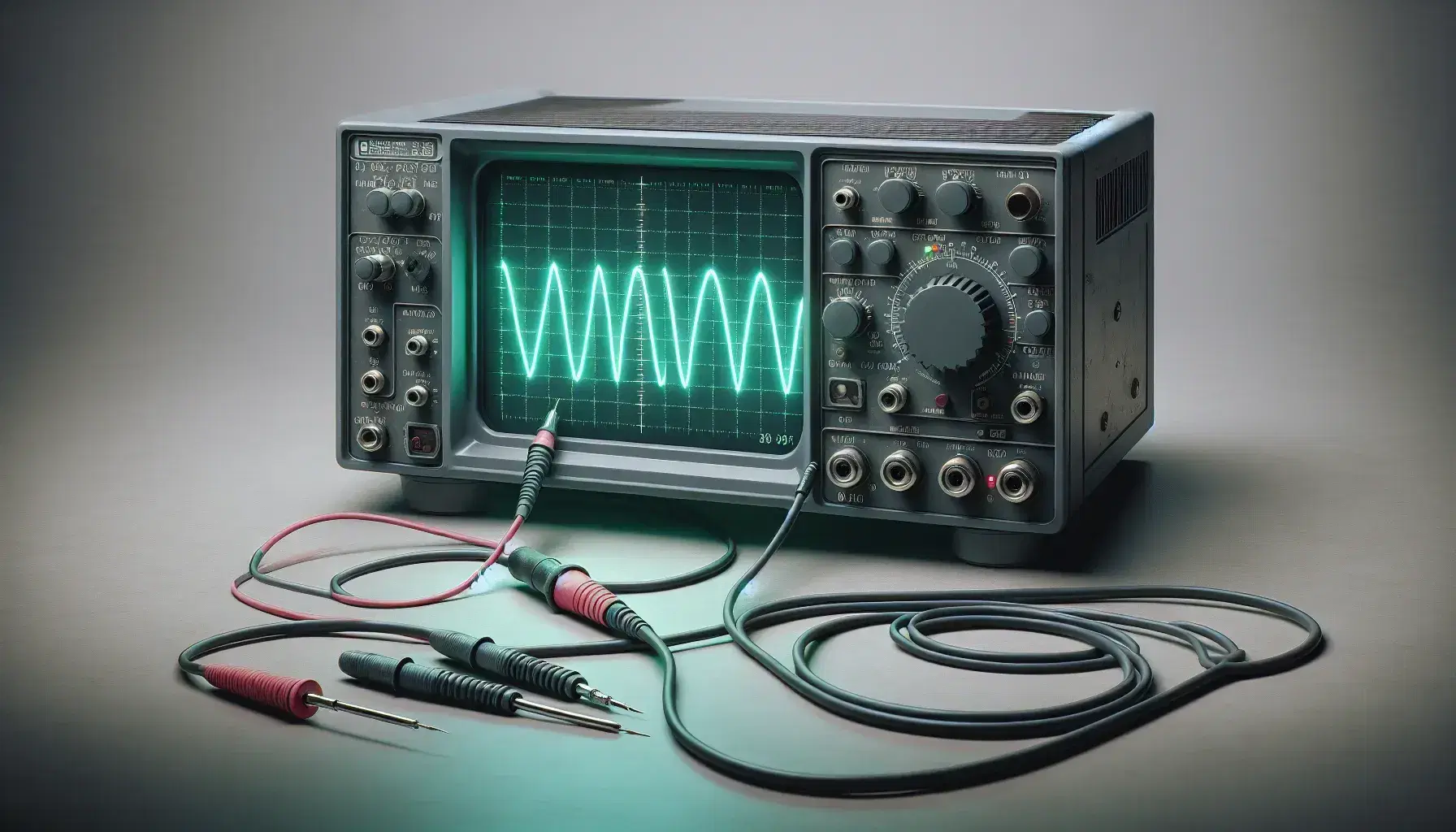

Osciloscopio moderno mostrando onda sinusoidal verde en pantalla azul, con botones y diales en la base y sondas de prueba a la derecha.

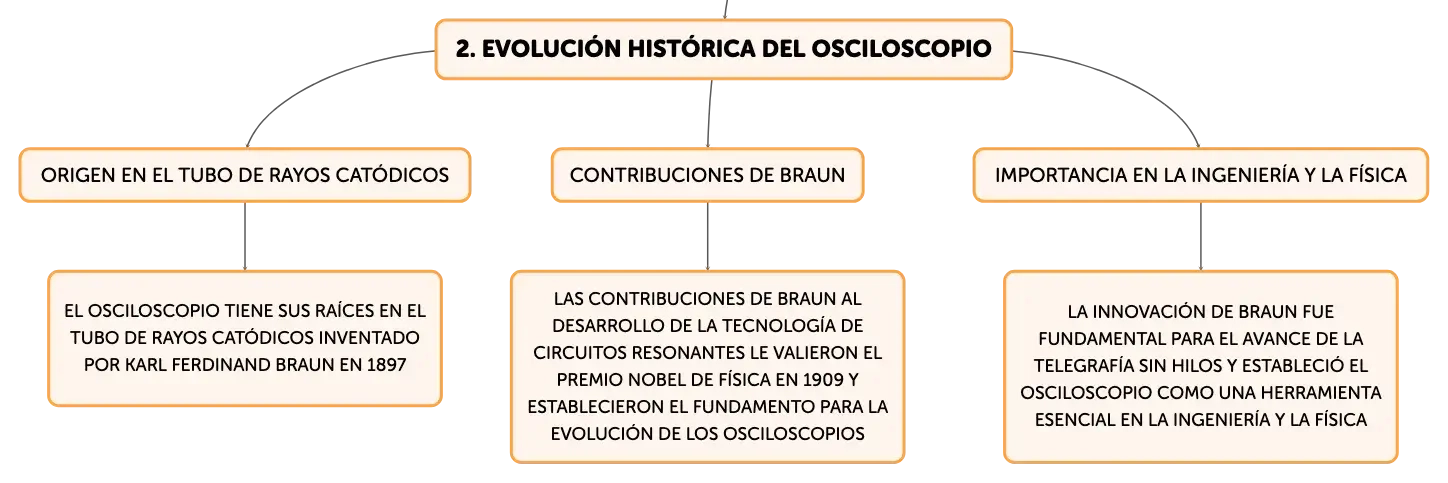

Evolución Histórica del Osciloscopio

El osciloscopio tiene sus raíces en el tubo de rayos catódicos inventado por Karl Ferdinand Braun en 1897. Braun utilizó este dispositivo para proyectar un haz de electrones sobre una pantalla fluorescente, lo que permitió la visualización de fenómenos eléctricos. Por sus contribuciones significativas al desarrollo de la tecnología de circuitos resonantes, Braun recibió el Premio Nobel de Física en 1909. Su innovación fue fundamental para el avance de la telegrafía sin hilos y estableció el fundamento para la evolución de los osciloscopios en herramientas esenciales para la ingeniería y la física.

Vocabulario Técnico en la Operación de Osciloscopios

El manejo efectivo de un osciloscopio requiere el conocimiento de terminología especializada. El ancho de banda se refiere a la gama de frecuencias que el osciloscopio puede medir con fidelidad. La atenuación es el proceso de disminuir la amplitud de una señal para evitar la saturación de la pantalla, mientras que la amplificación incrementa la visibilidad de señales débiles. Un ciclo es una secuencia completa de una onda que se repite en el tiempo, y el periodo es la duración de un ciclo. La frecuencia, expresada en hertzios (Hz), denota la cantidad de ciclos que ocurren en un segundo. Además, es importante entender conceptos como los picos (máximos de la onda) y los valles (mínimos), así como los convertidores analógico-digital (ADC) y digital-analógico (DAC), que son componentes clave en los osciloscopios digitales.

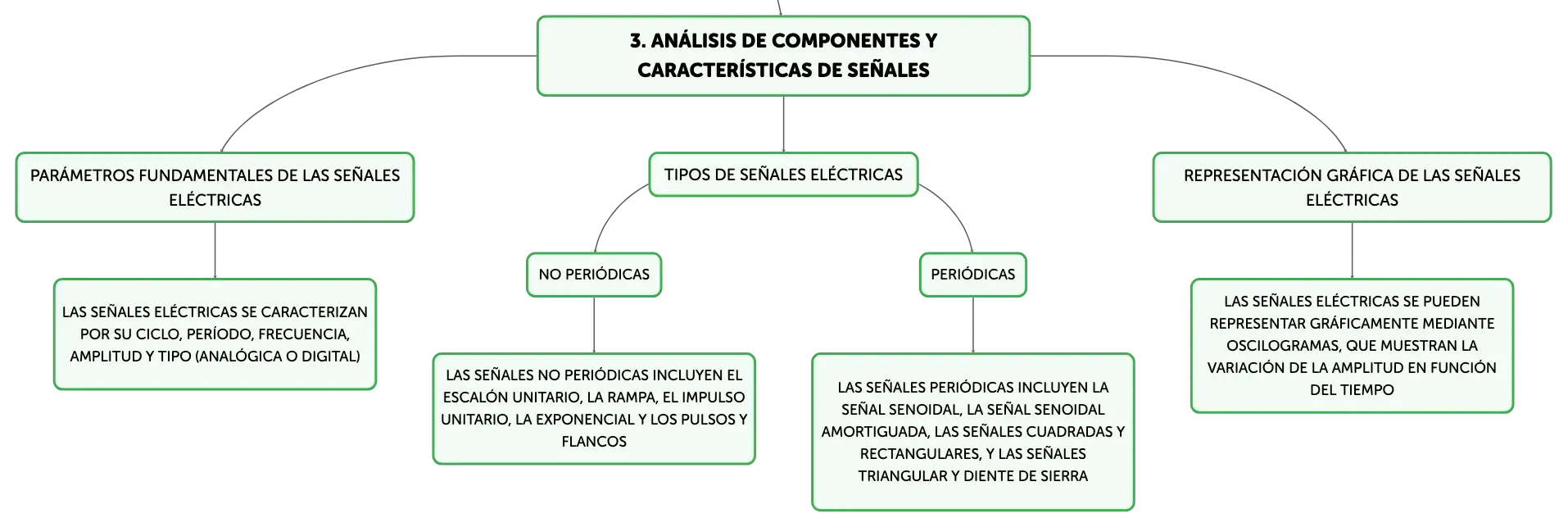

Análisis de Componentes y Características de Señales

Las señales eléctricas se caracterizan por varios parámetros fundamentales. Un ciclo de una señal incluye una progresión completa de su forma antes de repetirse, y consta de semiciclos positivos y negativos. El período (T) es el tiempo que toma para completar un ciclo, y la frecuencia (F) es el número de ciclos que ocurren en un segundo. Las señales pueden ser de naturaleza analógica, con variaciones continuas, o digitales, compuestas por secuencias discretas de valores. Pueden ser simétricas, con semiciclos iguales, o asimétricas, con semiciclos desiguales. Para describir la amplitud de las señales, se utilizan términos como valor pico, valor pico a pico, valor medio y valor eficaz (RMS).

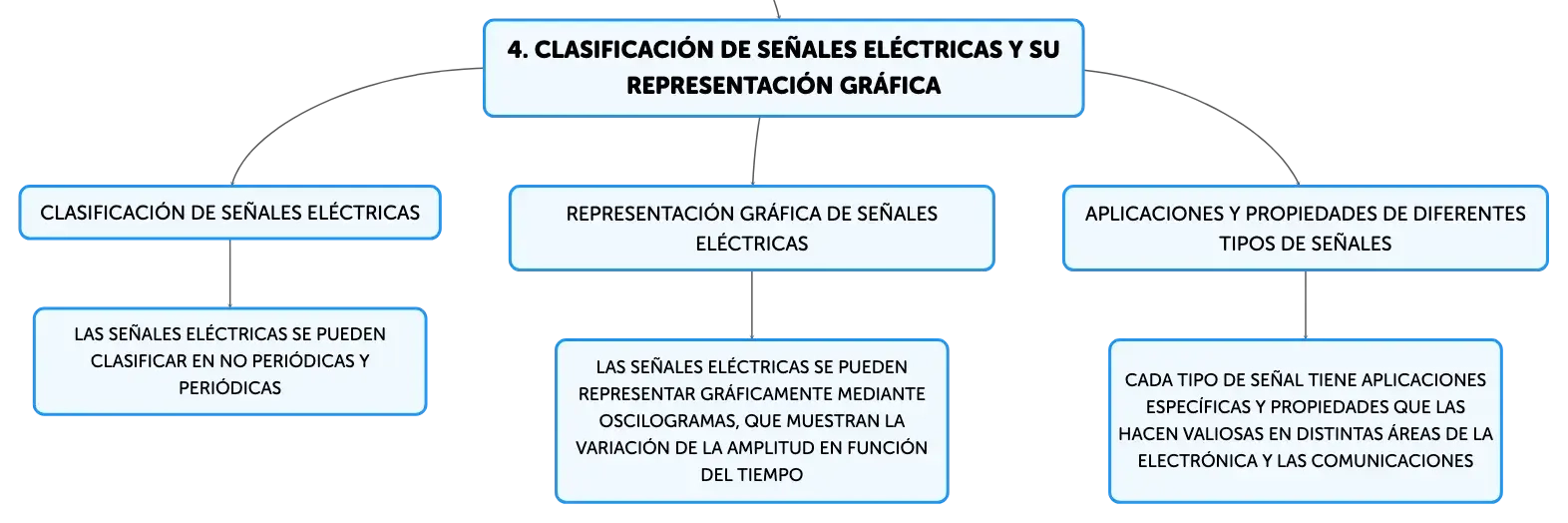

Clasificación de Señales Eléctricas y su Representación Gráfica

Las señales eléctricas se pueden clasificar en no periódicas, que no se repiten con el tiempo, y periódicas, que sí lo hacen. Las señales no periódicas incluyen el escalón unitario, la rampa, el impulso unitario, la exponencial y los pulsos y flancos, que son representaciones de transiciones o eventos transitorios en el voltaje. Las señales periódicas abarcan la señal senoidal, esencial en la generación de corriente alterna, la señal senoidal amortiguada, las señales cuadradas y rectangulares, y las señales triangular y diente de sierra. Cada tipo de señal tiene aplicaciones específicas y propiedades que las hacen valiosas en distintas áreas de la electrónica y las comunicaciones.

Tipología y Mecanismos de Funcionamiento de los Osciloscopios

Los osciloscopios se clasifican en analógicos, digitales y virtuales. Los osciloscopios analógicos muestran la señal de entrada de manera directa a través de un tubo de rayos catódicos. Los osciloscopios digitales, en cambio, digitalizan la señal mediante un ADC y la almacenan temporalmente para su procesamiento y visualización. Los osciloscopios virtuales funcionan con un ordenador y utilizan tarjetas de adquisición de datos para representar las señales. Aunque los osciloscopios analógicos han sido la norma durante mucho tiempo, los modelos digitales y virtuales ofrecen funcionalidades avanzadas y mayor precisión, lo que los hace más adecuados para las aplicaciones contemporáneas de análisis de señales eléctricas.
