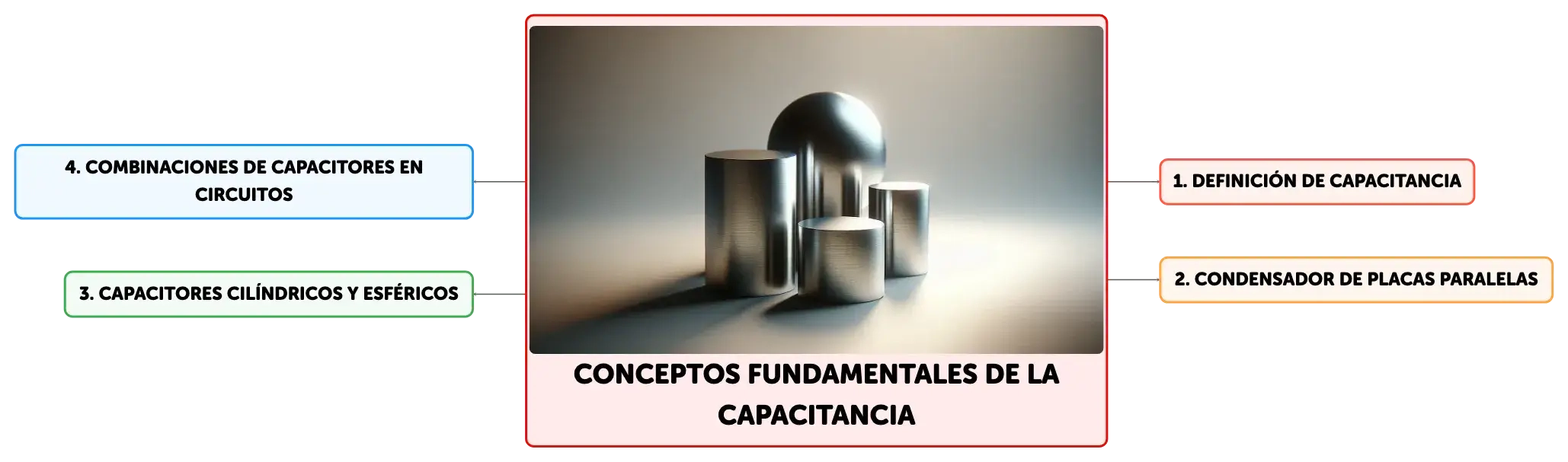

Conceptos Fundamentales de la Capacitancia

La capacitancia es clave en el almacenamiento de energía eléctrica en condensadores. Aprende sobre condensadores de placas paralelas, cilíndricos y esféricos, y cómo su diseño afecta la capacidad de almacenar carga. Descubre la importancia de los materiales dieléctricos y cómo las combinaciones de capacitores en circuitos determinan la capacitancia total. Además, explora cómo se calcula la energía almacenada en estos dispositivos esenciales para la tecnología moderna.

1/5

Conceptos Fundamentales de la Capacitancia

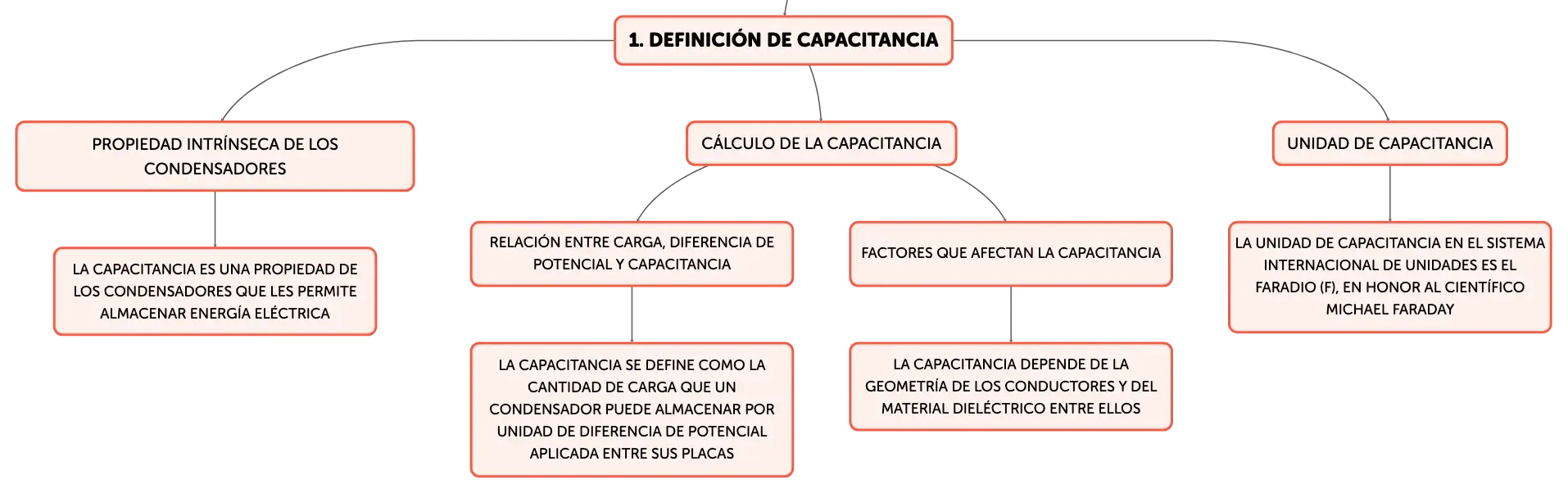

La capacitancia es una propiedad intrínseca de los condensadores, que son dispositivos diseñados para almacenar energía eléctrica en forma de carga eléctrica. Estos dispositivos constan de dos conductores, conocidos como placas, separados por un material aislante o dieléctrico. La capacitancia (C) se define como la cantidad de carga eléctrica (Q) que un condensador puede almacenar por unidad de diferencia de potencial eléctrico (V) aplicada entre sus placas, y se expresa mediante la relación C = Q/V. Esta capacidad de almacenamiento es determinada por las características físicas de los conductores, como su geometría y el material dieléctrico entre ellos, y no por la carga o el potencial en sí. Por ejemplo, la capacitancia de un conductor esférico aislado se calcula con la fórmula C = 4πε₀R, donde ε₀ representa la permitividad del vacío y R es el radio de la esfera. La unidad de capacitancia en el Sistema Internacional de Unidades es el faradio (F), que equivale a un coulomb por volt, y es un homenaje al científico Michael Faraday por sus contribuciones al campo de la electricidad.

Tres cilindros metálicos con acabado mate y una esfera del mismo material alineados simétricamente sobre superficie lisa.

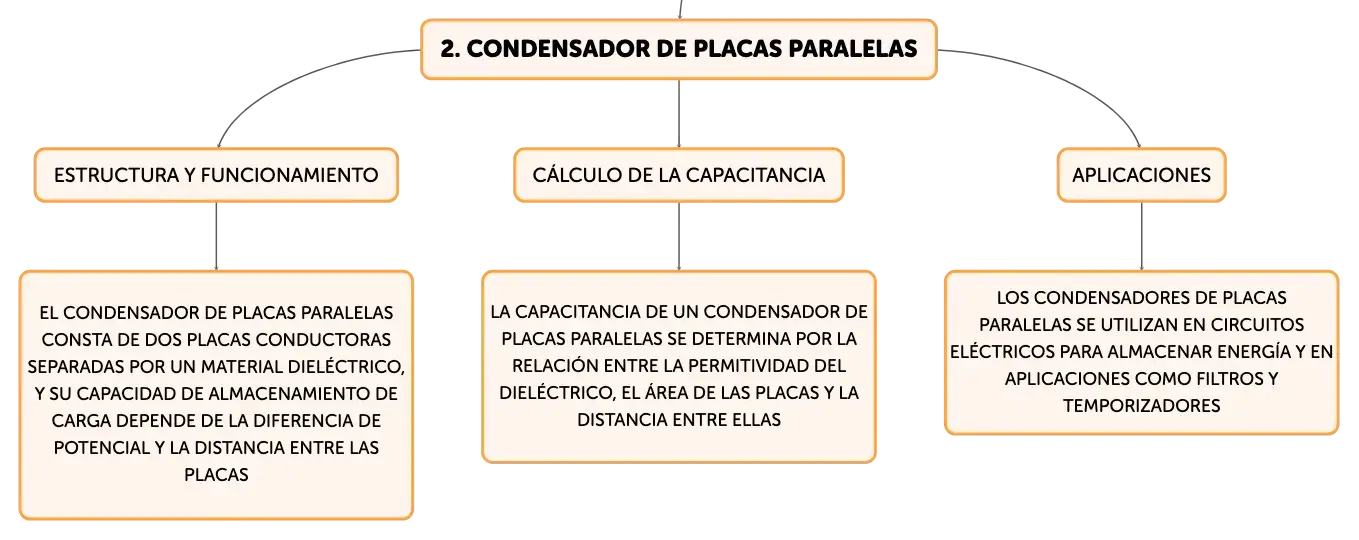

El Condensador de Placas Paralelas

El condensador de placas paralelas es uno de los tipos más comunes y se compone de dos placas conductoras paralelas de área A, separadas por una distancia d. La carga eléctrica en las placas genera una densidad de carga superficial σ = Q/A. Bajo la aproximación de que las placas son infinitamente grandes, el campo eléctrico entre ellas se considera uniforme y su magnitud es E = σ/ε, donde ε es la permitividad del material dieléctrico entre las placas. La diferencia de potencial entre las placas es V = Ed = Qd/(εA). La capacitancia de este condensador se determina como C = εA/d, lo que demuestra que es directamente proporcional al área de las placas y a la permitividad del dieléctrico, e inversamente proporcional a la distancia entre las placas. Esta relación es fundamental para el diseño de condensadores con una capacitancia específica.

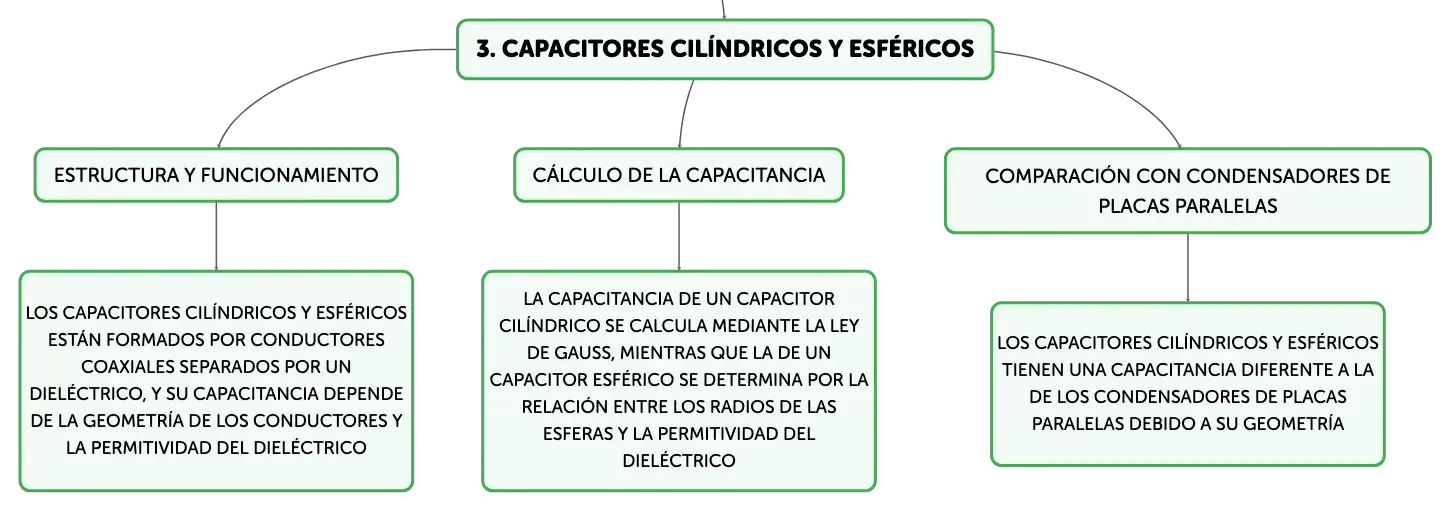

Capacitores Cilíndricos y Esféricos

Además de la forma plana, los capacitores pueden ser cilíndricos o esféricos. Un capacitor cilíndrico está formado por dos conductores cilíndricos coaxiales, uno dentro del otro, separados por un dieléctrico. La capacitancia de este tipo de condensador se calcula utilizando la ley de Gauss para determinar el campo eléctrico y luego integrando este campo para obtener la diferencia de potencial. La fórmula resultante para la capacitancia es C = 2πεL/ln(b/a), donde L es la longitud de los cilindros, y a y b son los radios del cilindro interior y exterior, respectivamente. En el caso de un capacitor esférico, compuesto por dos esferas conductoras concéntricas, la capacitancia se calcula como C = 4πεab/(b - a), donde a y b son los radios de las esferas interna y externa, y ε es la permitividad del dieléctrico entre ellas. Estas fórmulas reflejan cómo la geometría de los capacitores influye en su capacidad para almacenar carga.

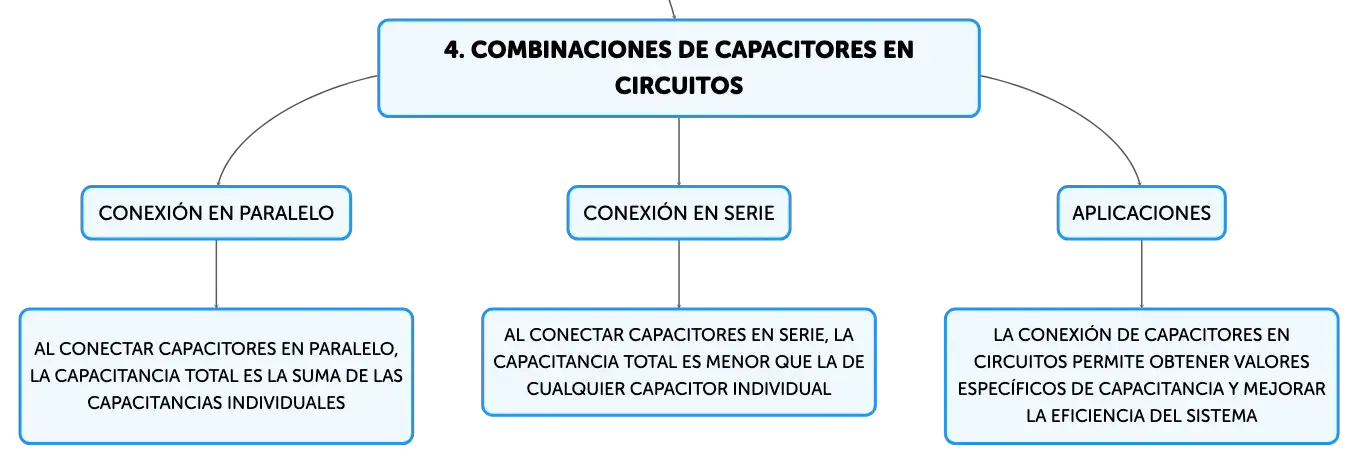

Combinaciones de Capacitores en Circuitos

Los capacitores pueden conectarse en paralelo o en serie en los circuitos eléctricos, y la configuración afecta la capacitancia total del circuito. En una conexión en paralelo, la capacitancia total es la suma de las capacitancias individuales (C_total = C1 + C2 + ... + Cn), lo que resulta en una mayor capacidad de almacenamiento de carga para el conjunto, manteniendo la misma diferencia de potencial en cada capacitor. En una conexión en serie, la carga es la misma en todos los capacitores y la capacitancia equivalente es menor que la de cualquier capacitor individual, calculada como el inverso de la suma de los inversos de las capacitancias individuales (1/C_total = 1/C1 + 1/C2 + ... + 1/Cn). Estos principios son esenciales para el diseño de circuitos que requieren valores específicos de capacitancia.

Influencia de los Materiales Dieléctricos en la Capacitancia

La introducción de un material dieléctrico entre las placas de un condensador incrementa su capacitancia al reducir la diferencia de potencial sin cambiar la carga almacenada. La constante dieléctrica κ del material, también conocida como permitividad relativa, es un factor que cuantifica este efecto. La nueva capacitancia con el dieléctrico es C = κε₀A/d, donde C₀ es la capacitancia sin el dieléctrico. Los dieléctricos no solo aumentan la eficiencia del condensador al permitir una mayor acumulación de carga, sino que también mejoran la resistencia dieléctrica, lo que previene descargas eléctricas entre las placas y permite una mayor densidad de energía.

Energía Almacenada en un Condensador

La energía almacenada en un condensador, que es el trabajo necesario para mover la carga de una placa a otra contra la fuerza del campo eléctrico, se almacena en el campo eléctrico creado entre las placas. La expresión para la energía almacenada es U = (1/2)QV = (1/2)CV² = (1/2)Q²/C, donde Q es la carga total y V es la diferencia de potencial en el condensador. Esta relación es válida para cualquier condensador, independientemente de su geometría o de la presencia de un dieléctrico, y es fundamental en el diseño de sistemas de almacenamiento de energía eléctrica y en la comprensión de la dinámica de los circuitos eléctricos.
