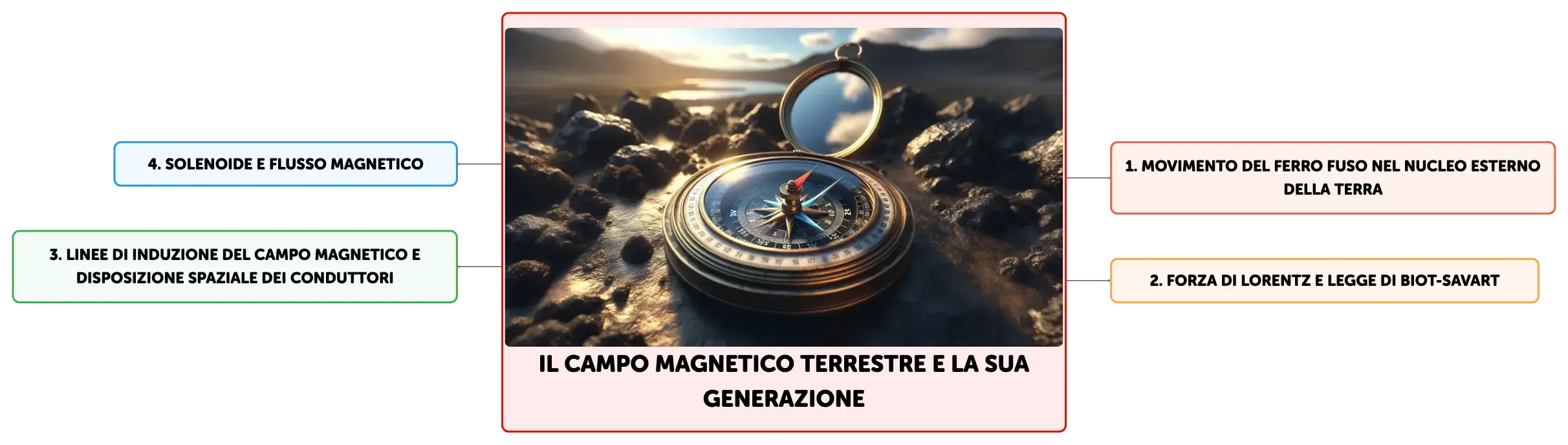

Il campo magnetico terrestre e la sua generazione

Generazione e Caratteristiche del Campo Magnetico Terrestre

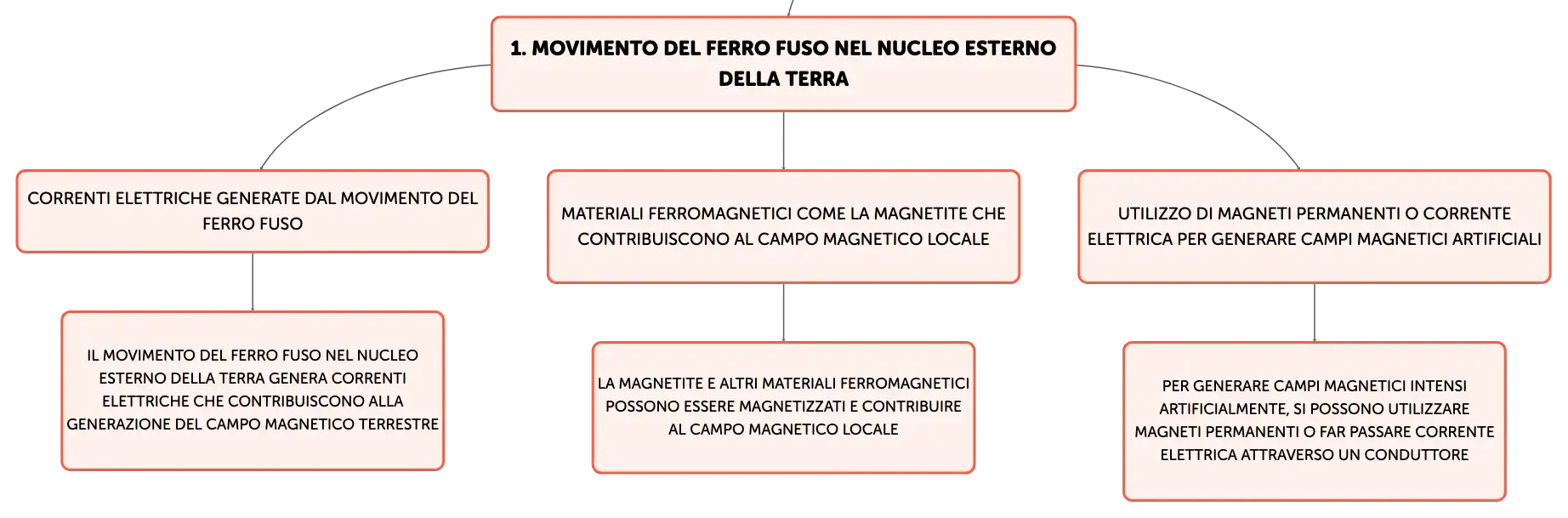

Il campo magnetico terrestre è un fenomeno naturale generato principalmente dal movimento del ferro fuso all'interno del nucleo esterno della Terra. Questo movimento crea correnti elettriche che, a loro volta, generano il campo magnetico. Inoltre, i materiali ferromagnetici come la magnetite possono essere magnetizzati e contribuire al campo magnetico locale. Per generare campi magnetici intensi artificialmente, si utilizzano magneti permanenti o si fa passare corrente elettrica attraverso un conduttore. La forza che agisce su un conduttore immerso in un campo magnetico, nota come forza di Lorentz, è proporzionale all'intensità della corrente e al campo magnetico perpendicolare al conduttore. La legge di Biot-Savart descrive la relazione tra corrente elettrica e campo magnetico, con l'induzione magnetica B calcolata come B = μ0 * I/(2πd) in un conduttore rettilineo infinito, dove μ0 è la permeabilità magnetica nel vuoto, I è la corrente elettrica e d è la distanza dal conduttore. La regola della mano destra aiuta a determinare la direzione del campo magnetico rispetto al flusso di corrente.

Linee di Induzione e Corrente Concatenata

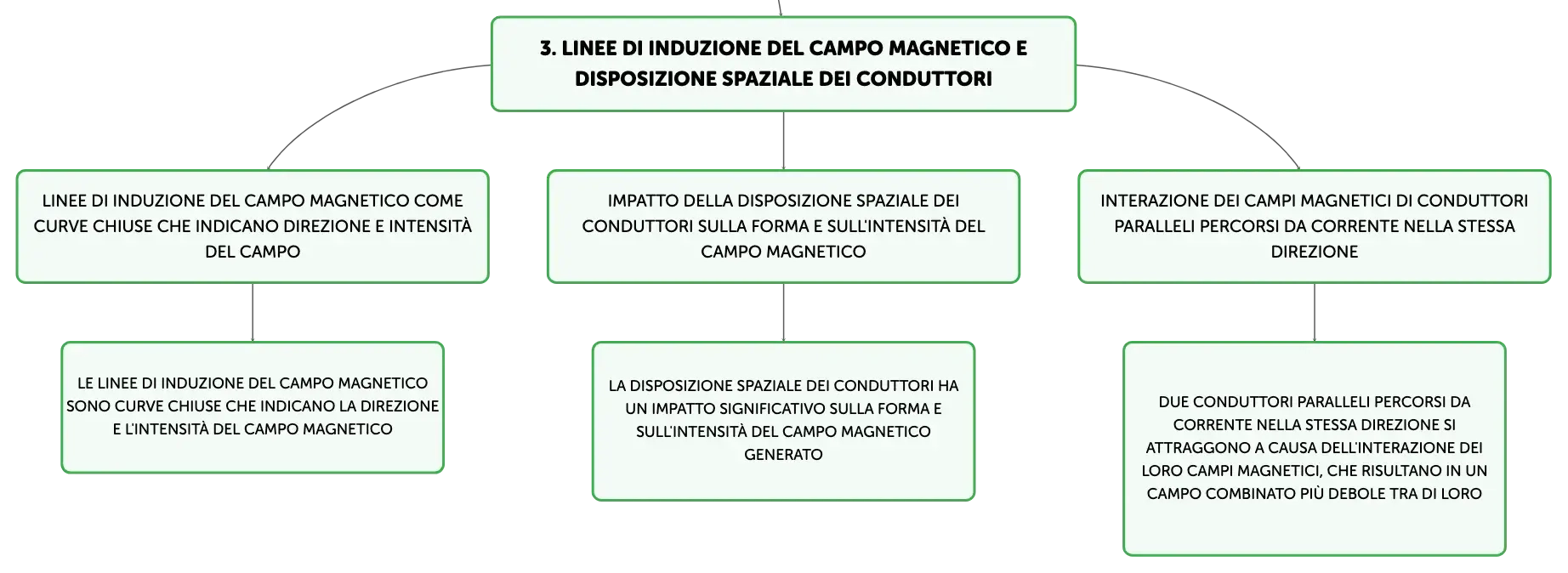

Le linee di induzione del campo magnetico sono curve chiuse che indicano la direzione e l'intensità del campo magnetico. Attorno a un conduttore rettilineo, queste linee sono circolari e perpendicolari al conduttore stesso. La corrente concatenata è definita come la somma algebrica delle correnti che attraversano una superficie delimitata da una linea di induzione chiusa. La forza magnetomotrice (f.m.m.) è direttamente proporzionale alla corrente concatenata. La permeabilità magnetica del vuoto, μ0, è un parametro essenziale per calcolare l'intensità del campo magnetico in un circuito magnetico. I materiali ferromagnetici, con una permeabilità molto superiore a quella del vuoto, possono aumentare significativamente l'intensità del campo magnetico quando inseriti in un circuito magnetico.

Effetti della Configurazione dei Conduttori sul Campo Magnetico

La disposizione spaziale dei conduttori ha un impatto significativo sulla forma e sull'intensità del campo magnetico generato. Due conduttori paralleli percorsi da corrente nella stessa direzione si attraggono a causa dell'interazione dei loro campi magnetici, che risultano in un campo combinato più debole tra di loro. Se le correnti sono in direzioni opposte, i conduttori si respingono e il campo magnetico risultante è più forte tra di loro. In un fascio di conduttori, l'induzione totale è la somma vettoriale delle induzioni di ciascun conduttore. In una schiera di conduttori paralleli, l'induzione è uniforme e parallela ai conduttori stessi in tutti i punti equidistanti dai bordi della schiera.

Il Solenoide e l'Utilizzo dei Materiali Ferromagnetici

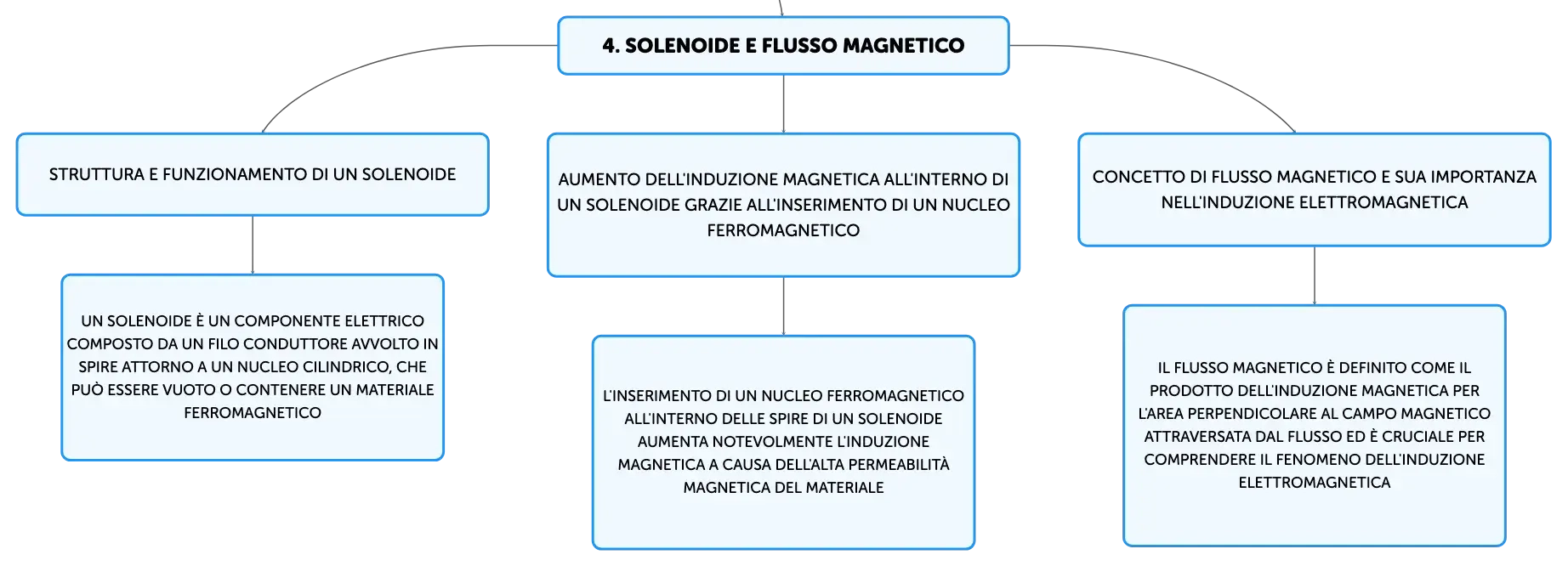

Un solenoide è un componente elettrico composto da un filo conduttore avvolto in spire attorno a un nucleo cilindrico, che può essere vuoto o contenere un materiale ferromagnetico. All'interno del solenoide, il campo magnetico è quasi uniforme e la sua intensità è proporzionale al numero di spire per unità di lunghezza e alla corrente che le attraversa. L'inserimento di un nucleo ferromagnetico all'interno delle spire aumenta notevolmente l'induzione magnetica a causa dell'alta permeabilità magnetica del materiale. La direzione del campo magnetico generato da un solenoide può essere determinata utilizzando la regola della mano destra, associando le dita che avvolgono il solenoide alla direzione della corrente e il pollice esteso alla direzione del campo magnetico.

Il Flusso Magnetico e la Tensione Indotta

Il flusso magnetico, misurato in weber (Wb), è definito come il prodotto dell'induzione magnetica B per l'area S perpendicolare al campo magnetico attraversata dal flusso. Il concetto di flusso magnetico è cruciale per comprendere il fenomeno dell'induzione elettromagnetica, che si verifica quando c'è una variazione del flusso magnetico attraverso un circuito. La legge di Faraday stabilisce che la tensione indotta in un circuito è proporzionale alla variazione temporale del flusso magnetico che lo attraversa. Questo principio è alla base del funzionamento di generatori e trasformatori elettrici, dove la variazione del flusso magnetico è sfruttata per convertire energia meccanica in energia elettrica o per trasferire energia elettrica tra circuiti a diversi livelli di tensione.
