Principi Fondamentali dei Circuiti Elettrici e la Natura della Corrente Elettrica

I circuiti elettrici e la corrente elettrica sono alla base del funzionamento di dispositivi quotidiani. Questa guida esplora la corrente, i generatori di tensione, la legge di Ohm, le leggi di Kirchhoff e l'effetto Joule, fornendo una comprensione chiara di come l'energia elettrica viene gestita e trasformata in altri tipi di energia.

Mostra di più
Apri mappa nell'editor

1

4

Apri mappa nell'editor

Vuoi creare mappe dal tuo materiale?

Inserisci il tuo materiale in pochi secondi avrai la tua Algor Card con mappe, riassunti, flashcard e quiz.

Prova Algor

Impara con le flashcards di Algor Education

Clicca sulla singola scheda per saperne di più sull'argomento

1

Definizione corrente elettrica

Clicca per vedere la risposta

Movimento ordinato di cariche elettriche, solitamente elettroni, in un conduttore.

2

Causa movimento elettroni

Clicca per vedere la risposta

Differenza di potenziale elettrico (tensione) tra due punti del conduttore.

3

Mantenimento flusso corrente

Clicca per vedere la risposta

Dispositivo come batteria o generatore che mantiene costante la differenza di potenziale.

4

Un circuito si dice ______ quando c'è un percorso ininterrotto per la corrente che comprende il generatore e altri ______.

Clicca per vedere la risposta

chiuso componenti

5

Se il percorso per la corrente è ______, allora il circuito è considerato ______ e la corrente non può fluire.

Clicca per vedere la risposta

interrotto aperto

6

Un generatore di tensione ______ offre una differenza di potenziale che non varia nel ______, semplificando l'analisi del circuito.

Clicca per vedere la risposta

continua tempo

7

Unità di misura dell'intensità di corrente

Clicca per vedere la risposta

Ampere (A), quantità di carica elettrica che attraversa una sezione del conduttore in un secondo.

8

Corrente continua (DC)

Clicca per vedere la risposta

Tipo di corrente con intensità costante nel tempo, senza distinzione tra media e istantanea.

9

Percorso della corrente in un circuito

Clicca per vedere la risposta

Esterno del generatore: dal polo positivo al negativo. Interno del generatore: dal polo negativo al positivo.

10

Il ______ è lo strumento usato per rilevare la differenza di potenziale tra due punti di un circuito.

Clicca per vedere la risposta

voltmetro

11

Gli strumenti come l'amperometro e il voltmetro sono essenziali per ______ il comportamento dei circuiti elettrici.

Clicca per vedere la risposta

analizzare

12

Variazioni nell'intensità di corrente sono correlate a variazioni nella ______ di potenziale.

Clicca per vedere la risposta

differenza

13

Per modificare la differenza di potenziale si può usare un generatore di tensione ______ o più pile in serie.

Clicca per vedere la risposta

regolabile

14

Definizione di conduttori ohmici

Clicca per vedere la risposta

Materiali che seguono la legge di Ohm, con relazione lineare tra tensione e corrente.

15

Proprietà della resistenza

Clicca per vedere la risposta

Indica l'opposizione al passaggio di corrente in un materiale, proprietà intrinseca.

16

Esempi di conduttori ohmici

Clicca per vedere la risposta

Metalli e soluzioni elettrolitiche che rispettano la proporzionalità diretta tra tensione e corrente.

17

Un ______ è un dispositivo che ostacola il flusso di corrente elettrica, operando secondo la ______ di Ohm.

Clicca per vedere la risposta

resistore legge

18

La ______ elettrica è quanto un materiale si oppone al passaggio della ______ elettrica.

Clicca per vedere la risposta

resistenza corrente

19

Quando i resistori sono connessi in ______, la resistenza totale corrisponde alla somma delle singole resistenze.

Clicca per vedere la risposta

serie

20

Legge dei nodi di Kirchhoff

Clicca per vedere la risposta

La somma delle correnti entranti in un nodo è uguale a quella delle correnti uscenti.

21

Legge delle maglie di Kirchhoff

Clicca per vedere la risposta

La somma delle differenze di potenziale in una maglia è zero.

22

Resistività dei materiali

Clicca per vedere la risposta

Indica la resistenza al passaggio di corrente, varia con composizione, temperatura e frequenza.

23

La potenza che si disperde a causa dell'______ Joule dipende dal quadrato dell'______ di corrente e dalla ______ del resistore.

Clicca per vedere la risposta

effetto intensità resistenza

Q&A

Ecco un elenco delle domande più frequenti su questo argomento

Contenuti Simili

Fisica

Principi di Coppia e Potenza nei Motori a Combustione

Vedi documento

Fisica

La Forza di Gravità e il suo Ruolo Fondamentale nell'Universo

Vedi documento

Fisica

Il Sistema Internazionale di Unità di Misura (SI)

Vedi documento

Fisica

Principi di Cinematica e Modellazione dei Corpi in Fisica

Vedi documento

Principi Fondamentali dei Circuiti Elettrici e la Natura della Corrente Elettrica

Un circuito elettrico è un insieme di componenti elettrici connessi che permettono il passaggio di corrente elettrica, analogamente a come un sistema di tubature permette il flusso di un liquido tra contenitori a diversi livelli. La corrente elettrica è il movimento ordinato di cariche elettriche, tipicamente elettroni, in un conduttore, come un filo di metallo, causato da una differenza di potenziale elettrico (tensione) tra due punti. Per sostenere un flusso continuo di corrente, è necessario un dispositivo come una batteria o un generatore che mantenga costante la differenza di potenziale, contrastando l'equilibrio elettrostatico che si verrebbe a creare in assenza di tale dispositivo.

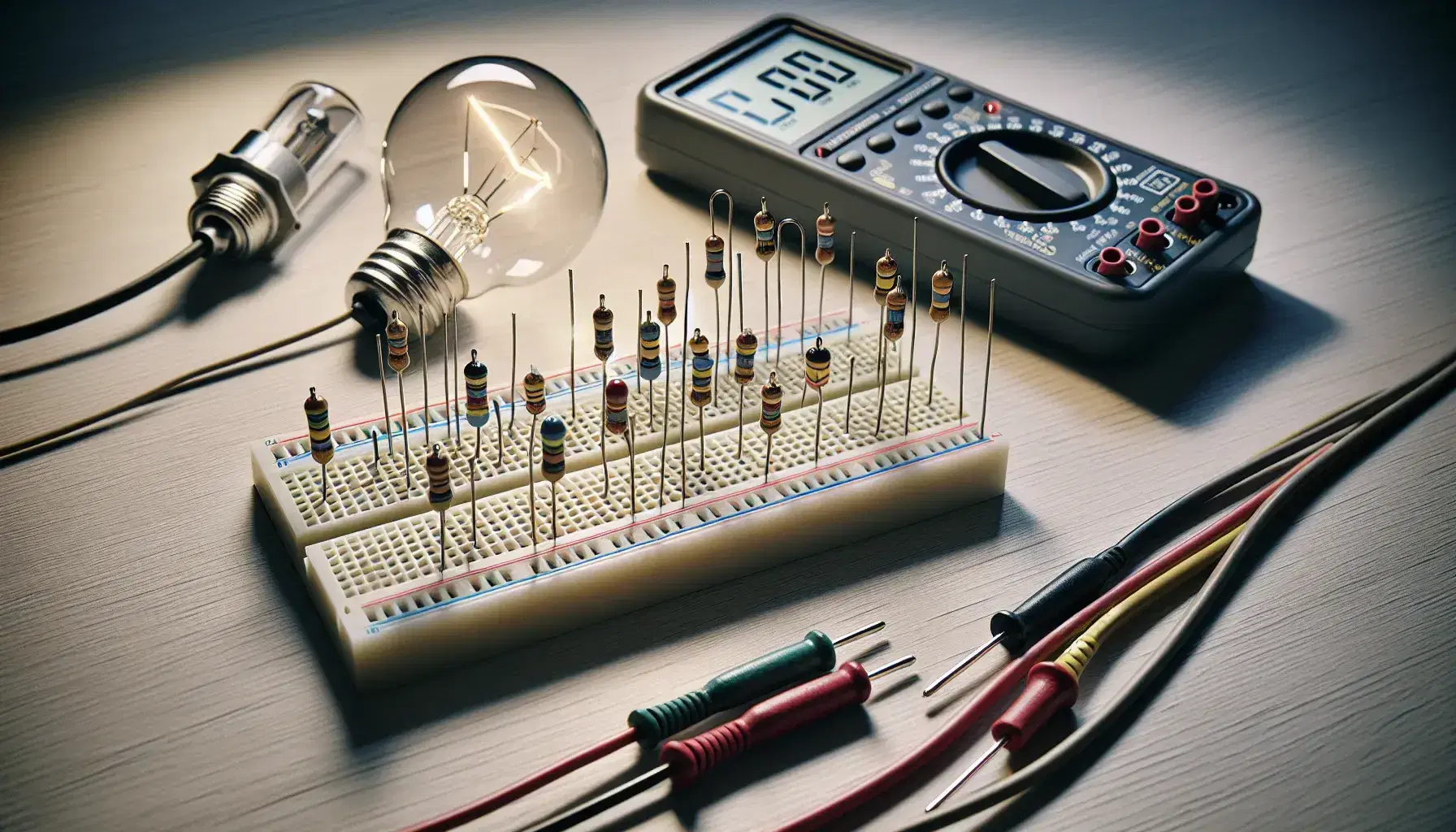

Componenti elettronici su tavolo in legno con breadboard, resistenze, multimetro spento, lampadina e motore elettrico.

Funzione del Generatore di Tensione e Definizione di Circuito Chiuso e Aperto

Il generatore di tensione è un componente cruciale in un circuito elettrico, poiché fornisce l'energia necessaria per mantenere una differenza di potenziale e, di conseguenza, la corrente elettrica. Un circuito è considerato chiuso quando esiste un percorso continuo per la corrente, che include il generatore e altri componenti del circuito. Al contrario, un circuito è aperto quando il percorso è interrotto, impedendo il passaggio della corrente. Un generatore di tensione continua fornisce una differenza di potenziale costante nel tempo, facilitando l'analisi del circuito.

Convenzione del Verso della Corrente Elettrica e Misurazione dell'Intensità di Corrente

La direzione convenzionale della corrente elettrica è quella in cui si muoverebbe una carica positiva, ossia dal polo positivo al polo negativo del generatore all'esterno del circuito, e viceversa all'interno del generatore. L'intensità di corrente, misurata in ampere (A), è la quantità di carica elettrica che passa attraverso una sezione del conduttore in un secondo. La corrente continua (DC) ha un'intensità costante nel tempo, il che rende superflua la distinzione tra intensità media e istantanea.

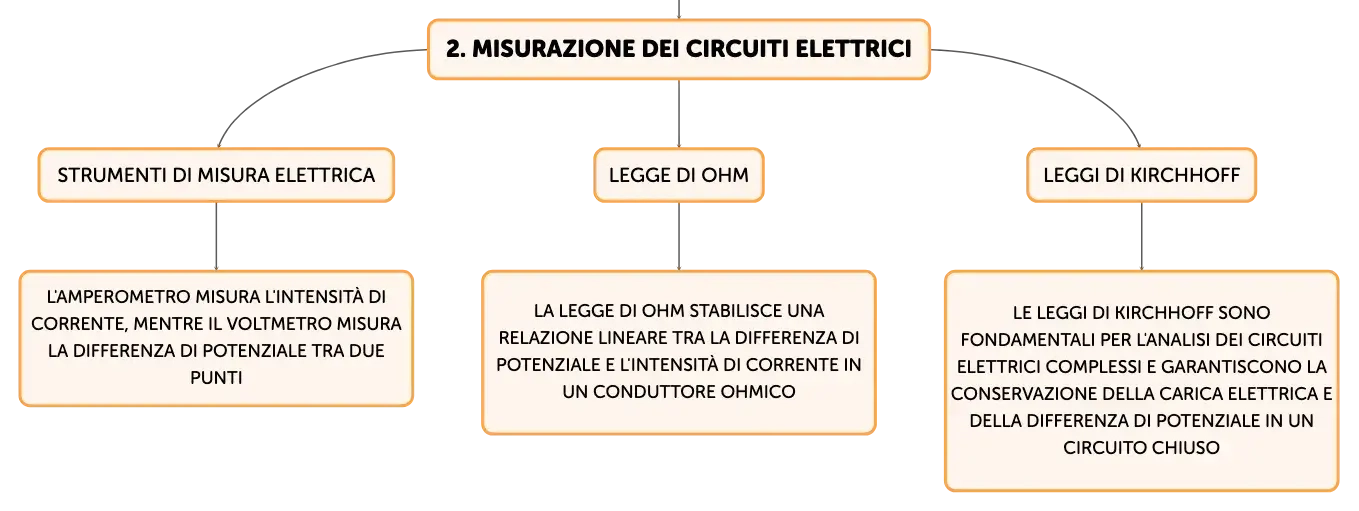

Strumenti di Misura Elettrica: Amperometro e Voltmetro

L'amperometro è lo strumento utilizzato per misurare l'intensità di corrente in un circuito, mentre il voltmetro è impiegato per misurare la differenza di potenziale tra due punti. Questi strumenti sono fondamentali per analizzare il comportamento dei circuiti elettrici e per studiare come variazioni nell'intensità di corrente si correlino a variazioni nella differenza di potenziale, che può essere modificata utilizzando un generatore di tensione regolabile o collegando più pile in serie.

Conduttori Ohmici e la Legge di Ohm

I conduttori ohmici, quali i metalli e le soluzioni elettrolitiche, obbediscono alla legge di Ohm, che stabilisce una relazione lineare tra la differenza di potenziale applicata ai capi di un conduttore e l'intensità di corrente che lo attraversa. La legge di Ohm afferma che l'intensità di corrente è direttamente proporzionale alla differenza di potenziale e inversamente proporzionale alla resistenza del conduttore. La resistenza è una proprietà intrinseca del materiale che indica quanto esso si opponga al passaggio della corrente.

Resistori, Resistenza Elettrica e Configurazioni di Collegamento

Un resistore è un componente elettrico che offre una certa resistenza al passaggio della corrente, seguendo la legge di Ohm. La resistenza elettrica è una misura dell'opposizione che un materiale presenta al flusso di corrente elettrica. I resistori possono essere collegati in serie o in parallelo, influenzando la resistenza totale del circuito. In serie, la resistenza totale è la somma delle resistenze individuali, mentre in parallelo, la resistenza equivalente è determinata dalla somma dei reciproci delle resistenze individuali.

Le Leggi di Kirchhoff e la Resistività dei Materiali

Le leggi di Kirchhoff sono fondamentali per l'analisi dei circuiti elettrici complessi. La legge dei nodi afferma che la somma delle correnti che entrano in un nodo è uguale alla somma delle correnti che ne escono, garantendo la conservazione della carica elettrica. La legge delle maglie stabilisce che la somma delle differenze di potenziale in un percorso chiuso (maglia) è zero. La resistività è una proprietà dei materiali che indica la loro resistenza al passaggio della corrente elettrica e dipende dalla composizione del materiale, dalla sua temperatura e, in alcuni casi, dalla frequenza del segnale elettrico.

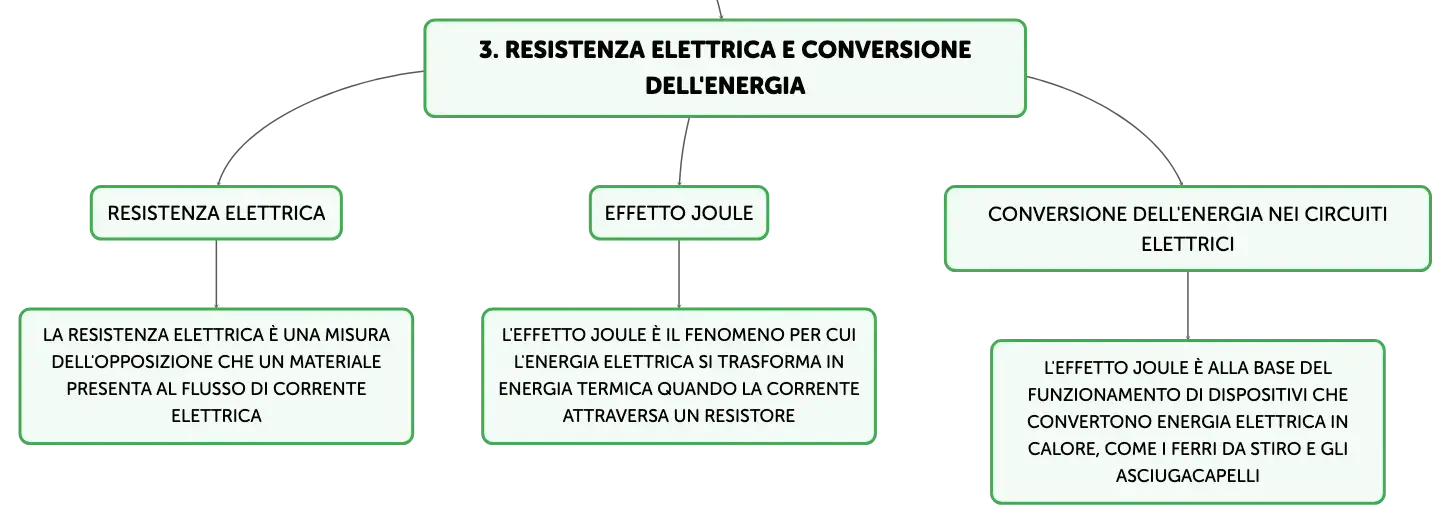

Effetto Joule e Conversione dell'Energia nei Circuiti Elettrici

L'effetto Joule è il fenomeno per cui l'energia elettrica si trasforma in energia termica quando la corrente attraversa un resistore. La potenza dissipata per effetto Joule è proporzionale al quadrato dell'intensità di corrente e alla resistenza del resistore. Questo principio è alla base del funzionamento di dispositivi che convertono energia elettrica in calore, come i ferri da stiro e gli asciugacapelli, e ha importanti implicazioni nel dimensionamento dei sistemi elettrici per evitare surriscaldamenti e perdite di energia.
