La scarica di un condensatore

Il comportamento del condensatore in un circuito elettrico

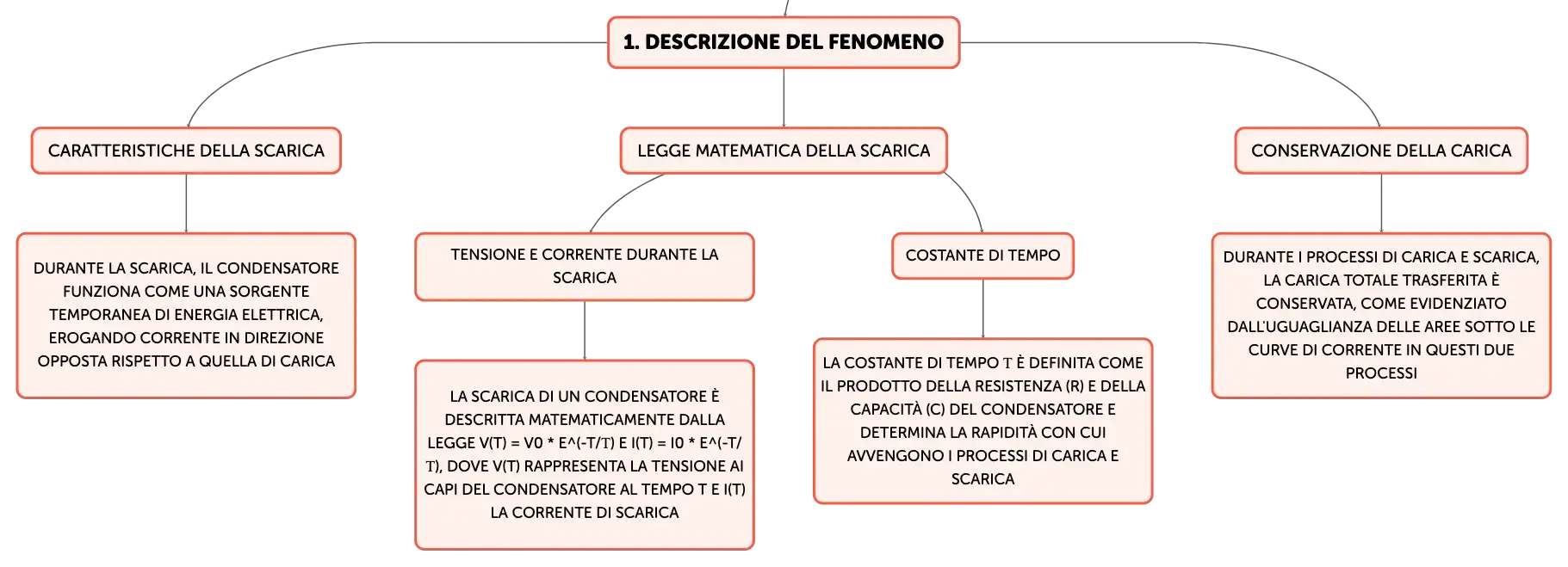

In un circuito elettrico, un condensatore precedentemente caricato inizia a scaricarsi quando viene connesso a un carico, come un resistore. Durante la scarica, il condensatore funziona come una sorgente temporanea di energia elettrica, erogando corrente in direzione opposta rispetto a quella di carica. La corrente di scarica fluisce dal condensatore al resistore, trasferendo energia al carico. La tensione ai capi del condensatore decresce secondo una funzione esponenziale del tempo, e dopo un periodo pari alla costante di tempo τ (tau), essa raggiunge il 37% del suo valore iniziale. La costante di tempo τ è definita come il prodotto della resistenza (R) e della capacità (C) del condensatore. Analogamente, la corrente di scarica iniziale è massima e decresce esponenzialmente nel tempo, seguendo la stessa legge della tensione.

Analisi matematica della scarica del condensatore

La scarica di un condensatore è descritta matematicamente dalla legge V(t) = V0 * e^(-t/τ), dove V(t) rappresenta la tensione ai capi del condensatore al tempo t, V0 è la tensione iniziale, e è la base dei logaritmi naturali (approssimativamente 2,71828), e τ è la costante di tempo del circuito. La corrente di scarica I(t) segue una relazione simile, I(t) = I0 * e^(-t/τ), dove I0 è la corrente iniziale, calcolata come V0/R. La costante di tempo τ è fondamentale per determinare la rapidità con cui avvengono i processi di carica e scarica, indipendentemente dalla tensione iniziale del condensatore.

La conservazione della carica in un condensatore

Durante i processi di carica e scarica, la carica totale trasferita è conservata, come evidenziato dall'uguaglianza delle aree sotto le curve di corrente in questi due processi. Modificando la resistenza o la capacità nel circuito si altera la costante di tempo τ, influenzando così la rapidità di carica e scarica del condensatore. Tuttavia, la variazione della tensione del generatore non modifica il tempo di carica, ma solamente il valore massimo della tensione che il condensatore può raggiungere.

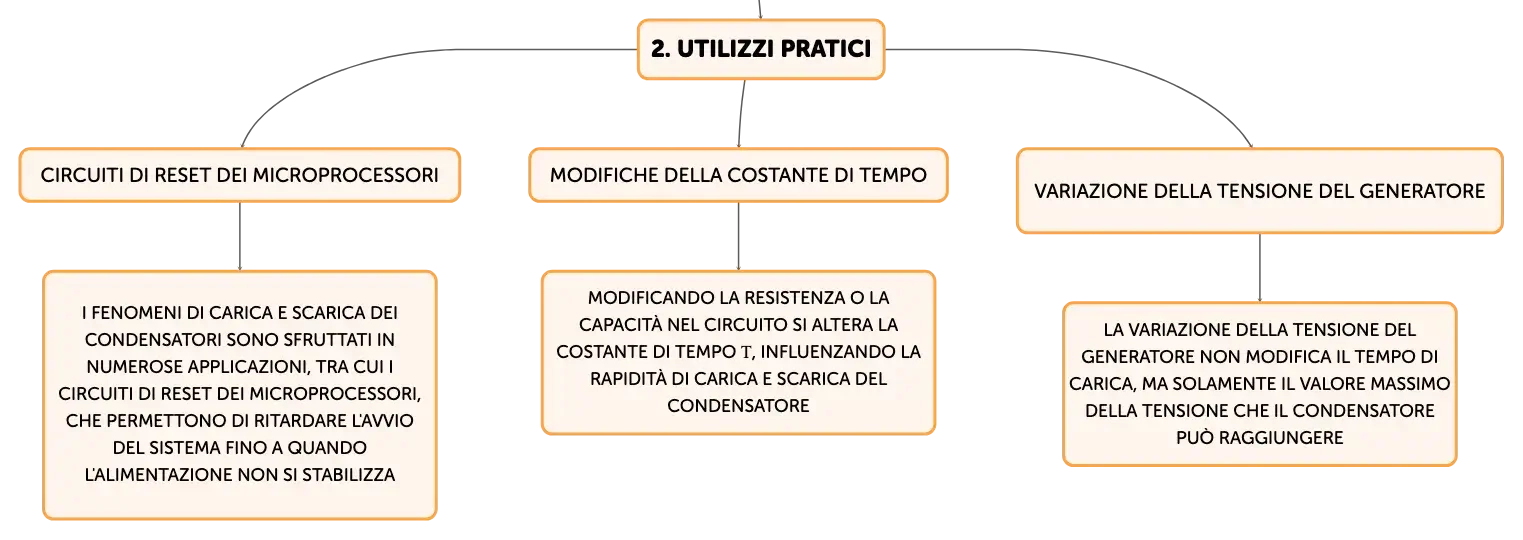

Applicazioni pratiche dei fenomeni di carica e scarica dei condensatori

I fenomeni di carica e scarica dei condensatori sono sfruttati in numerose applicazioni, tra cui i circuiti di reset dei microprocessori. Un circuito RC, collegato all'ingresso di reset, permette di ritardare l'avvio del microprocessore fino a quando l'alimentazione non si stabilizza. Il condensatore, caricandosi lentamente, mantiene attivo il segnale di reset per un tempo necessario affinché il sistema operativo e le periferiche possano avviarsi correttamente. Inoltre, il reset può essere indotto manualmente per riavviare il sistema, sfruttando la capacità del condensatore di scaricarsi e ricaricarsi rapidamente.

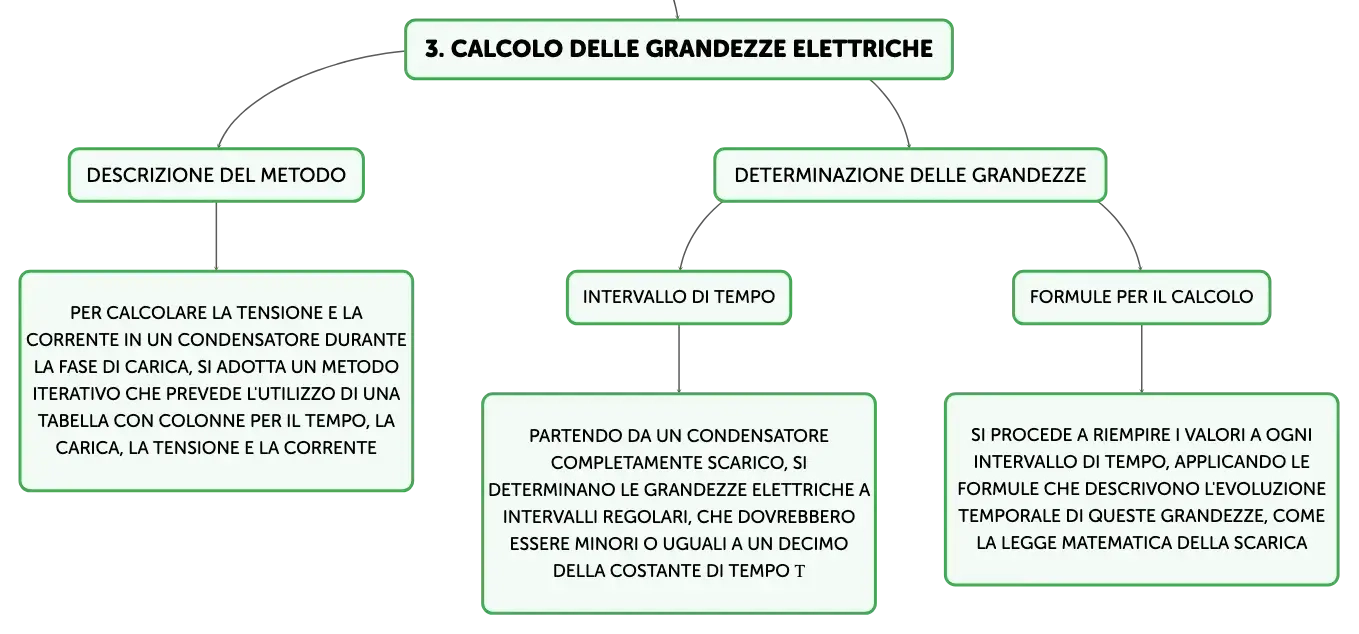

Calcolo iterativo della tensione e della corrente durante la carica di un condensatore

Per calcolare la tensione e la corrente in un condensatore durante la fase di carica, si adotta un metodo iterativo. Partendo da un condensatore completamente scarico, si determinano le grandezze elettriche a intervalli regolari, che dovrebbero essere minori o uguali a un decimo della costante di tempo τ. Si utilizza una tabella con colonne per il tempo, la carica, la tensione e la corrente, e si procede a riempire i valori a ogni intervallo di tempo, applicando le formule che descrivono l'evoluzione temporale di queste grandezze. Questo metodo permette di analizzare dettagliatamente l'accumulo di carica nel condensatore e l'andamento della tensione e della corrente nel circuito.
