Dinamica di una particella carica in un campo elettrico uniforme

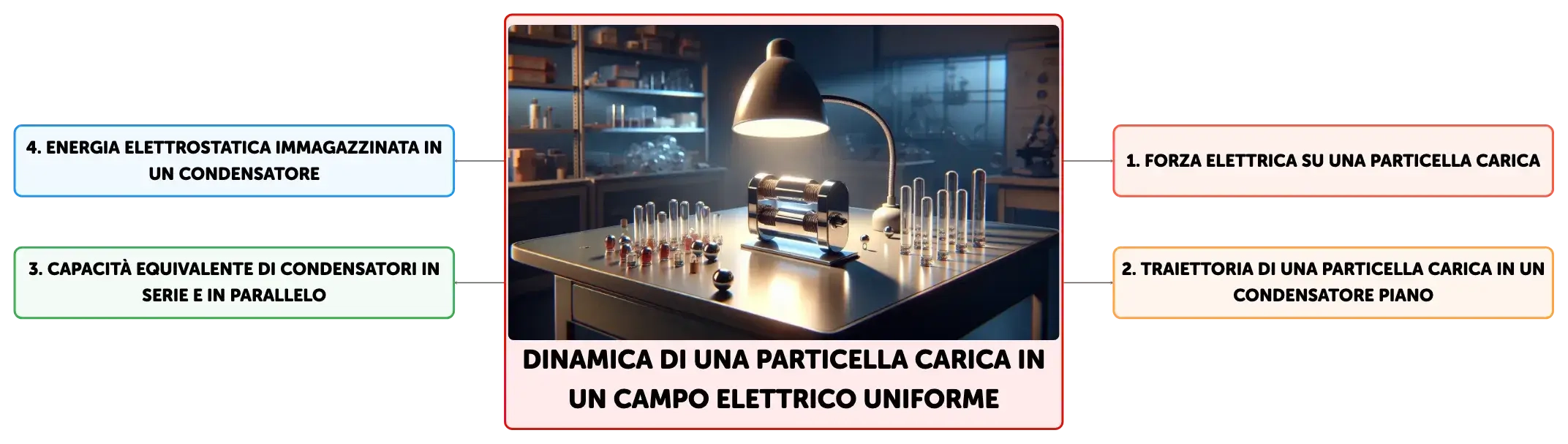

Mappa concettuale
La dinamica di particelle cariche in campi elettrici uniformi rivela come forze elettriche influenzino il loro moto, analogamente alla gravità. Questo concetto si estende ai condensatori, dove la capacità equivalente e l'energia immagazzinata sono cruciali per l'elettronica.
Riassunto
Schema
Dinamica di una particella carica in un campo elettrico uniforme
In fisica, lo studio del moto di una particella carica in un campo elettrico uniforme è essenziale per comprendere le leggi dell'elettromagnetismo. Quando una particella carica è soggetta a un campo elettrico, essa esperisce una forza elettrica F = qE, dove q è la carica della particella ed E è l'intensità del campo elettrico. Se la particella è inizialmente in quiete o si muove parallelamente al campo elettrico, la sua accelerazione sarà costante nella direzione e verso del campo se q è positiva, e in direzione opposta se q è negativa. Questo comportamento è analogo a quello di un oggetto in caduta libera sotto l'effetto della gravità. Se la particella possiede una velocità iniziale non parallela al campo, la sua traiettoria sarà una curva, risultato della sovrapposizione di un moto rettilineo uniforme nella direzione perpendicolare al campo e di un moto uniformemente accelerato nella direzione del campo.Traiettoria di una particella carica in un condensatore piano
All'interno di un condensatore piano, una particella carica è soggetta a un campo elettrico uniforme tra le due armature. Se una particella carica negativa, come un elettrone, entra nel condensatore con una velocità iniziale perpendicolare al campo elettrico, essa seguirà una traiettoria parabolica, curvandosi verso l'armatura positiva a causa dell'accelerazione indotta dalla forza elettrica. Dopo aver lasciato il campo elettrico del condensatore, la particella proseguirà il suo moto di inerzia in linea retta. Se la particella fosse positiva, la concavità della traiettoria parabolica sarebbe orientata verso l'armatura negativa. Questi comportamenti sono ipotizzati in assenza di altre forze significative, come la gravità. Tuttavia, se la gravità è presente e non trascurabile, come nel caso di un condensatore con armature orizzontali, la traiettoria subirà un'ulteriore curvatura dovuta all'accelerazione gravitazionale.Calcolo della capacità equivalente di condensatori in serie e in parallelo
La capacità equivalente di un sistema di condensatori è un concetto fondamentale per l'analisi dei circuiti elettrici. Quando i condensatori sono collegati in parallelo, la capacità equivalente è data dalla somma delle capacità individuali, C_eq = C1 + C2 + ... + Cn, poiché la differenza di potenziale ai capi di ciascun condensatore è la stessa. Invece, quando i condensatori sono collegati in serie, la capacità equivalente è determinata dalla somma dei reciproci delle capacità individuali, 1/C_eq = 1/C1 + 1/C2 + ... + 1/Cn, perché la carica immagazzinata su ogni condensatore è identica e la differenza di potenziale totale è distribuita tra i condensatori. La capacità equivalente di una serie di condensatori è sempre minore di quella di ciascun condensatore che compone la serie.Energia elettrostatica immagazzinata in un condensatore
Il processo di caricamento di un condensatore comporta il trasferimento di carica elettrica da una piastra all'altra, richiedendo un lavoro esterno. Il lavoro di caricamento Wc è direttamente proporzionale al prodotto della carica Q trasferita e alla differenza di potenziale ΔV tra le armature: Wc = 1/2 QΔV. Questa relazione può anche essere espressa in termini della capacità C del condensatore e della differenza di potenziale: Wc = 1/2 C(ΔV)^2. Il lavoro compiuto per caricare il condensatore si traduce in energia potenziale elettrostatica immagazzinata, che può essere rilasciata quando il condensatore si scarica, fornendo energia al circuito. Questo principio è alla base del funzionamento di molti dispositivi elettronici e sistemi di accumulo energetico.
Mostra di più

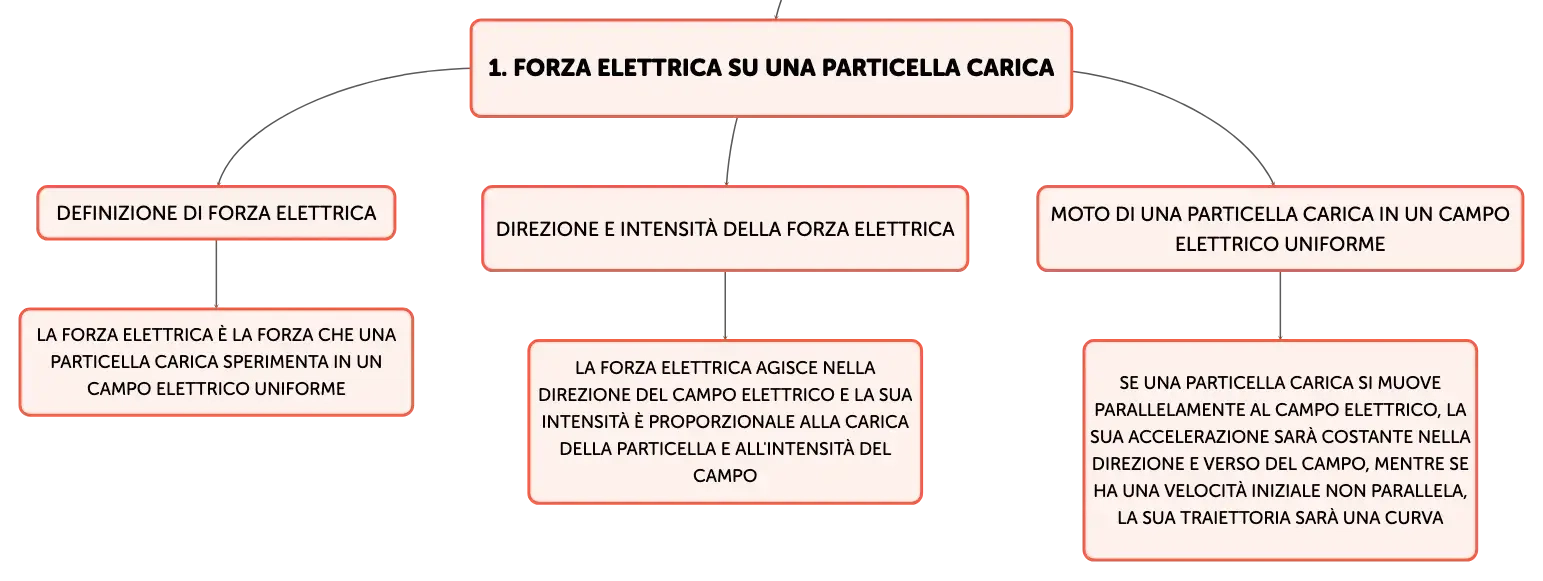

Forza elettrica su una particella carica
Definizione di forza elettrica
La forza elettrica è la forza che una particella carica sperimenta in un campo elettrico uniforme
Direzione e intensità della forza elettrica
La forza elettrica agisce nella direzione del campo elettrico e la sua intensità è proporzionale alla carica della particella e all'intensità del campo
Moto di una particella carica in un campo elettrico uniforme
Se una particella carica si muove parallelamente al campo elettrico, la sua accelerazione sarà costante nella direzione e verso del campo, mentre se ha una velocità iniziale non parallela, la sua traiettoria sarà una curva

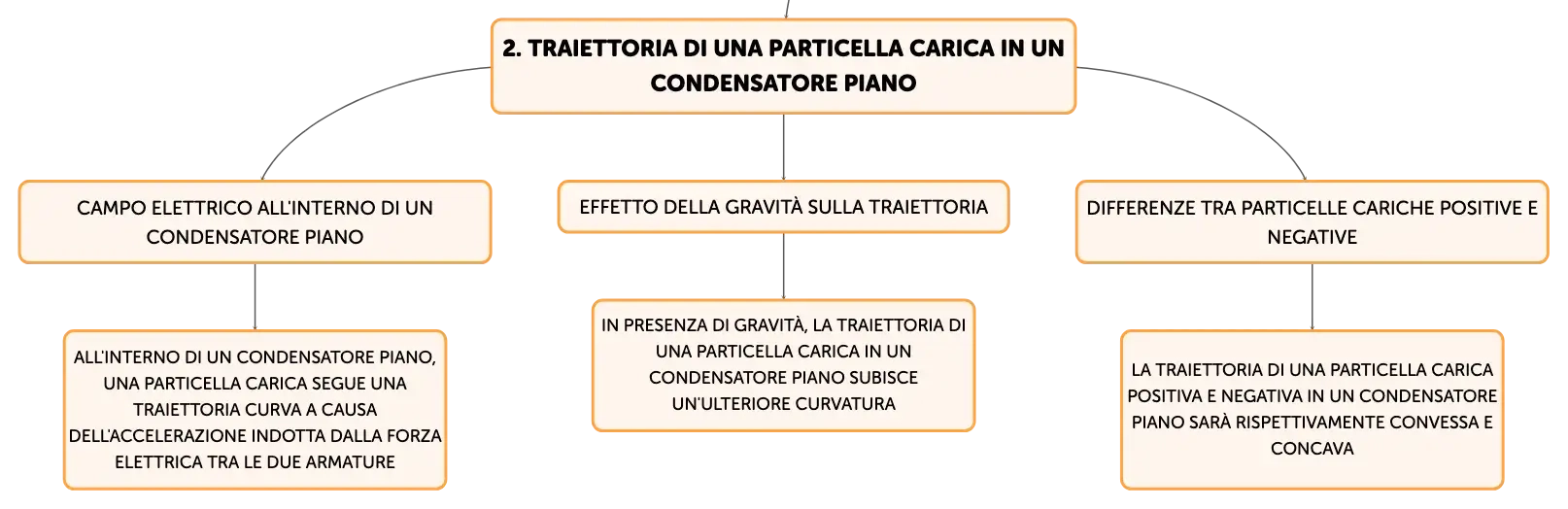

Traiettoria di una particella carica in un condensatore piano
Campo elettrico all'interno di un condensatore piano
All'interno di un condensatore piano, una particella carica segue una traiettoria curva a causa dell'accelerazione indotta dalla forza elettrica tra le due armature
Effetto della gravità sulla traiettoria
In presenza di gravità, la traiettoria di una particella carica in un condensatore piano subisce un'ulteriore curvatura
Differenze tra particelle cariche positive e negative
La traiettoria di una particella carica positiva e negativa in un condensatore piano sarà rispettivamente convessa e concava

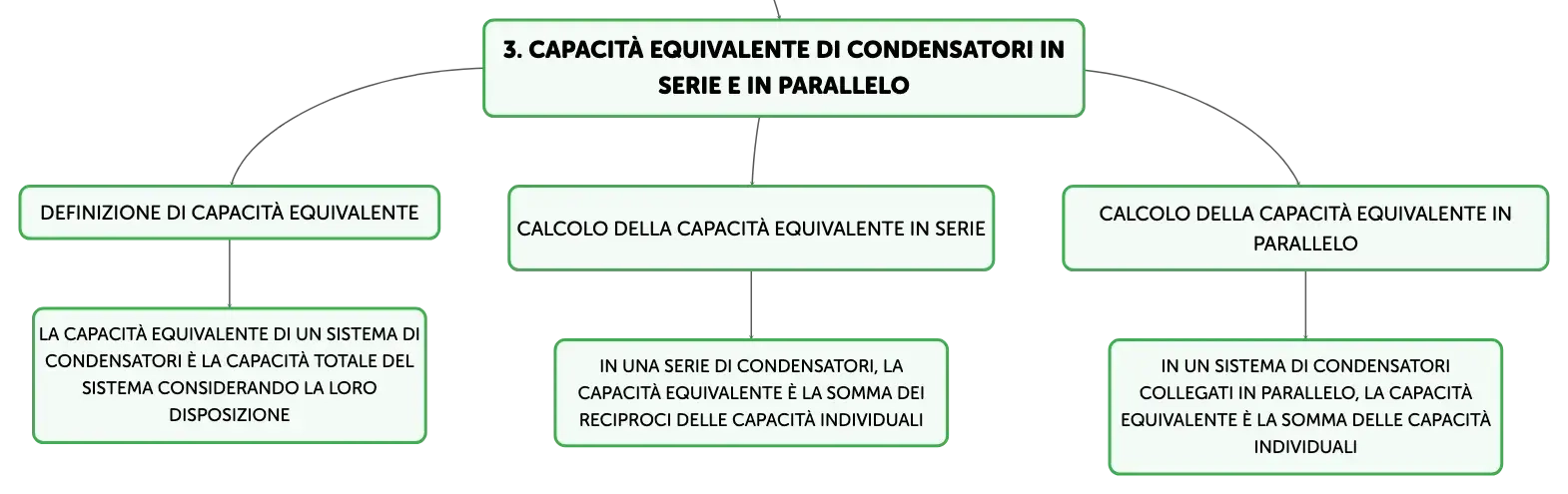

Capacità equivalente di condensatori in serie e in parallelo
Definizione di capacità equivalente
La capacità equivalente di un sistema di condensatori è la capacità totale del sistema considerando la loro disposizione
Calcolo della capacità equivalente in serie
In una serie di condensatori, la capacità equivalente è la somma dei reciproci delle capacità individuali
Calcolo della capacità equivalente in parallelo
In un sistema di condensatori collegati in parallelo, la capacità equivalente è la somma delle capacità individuali

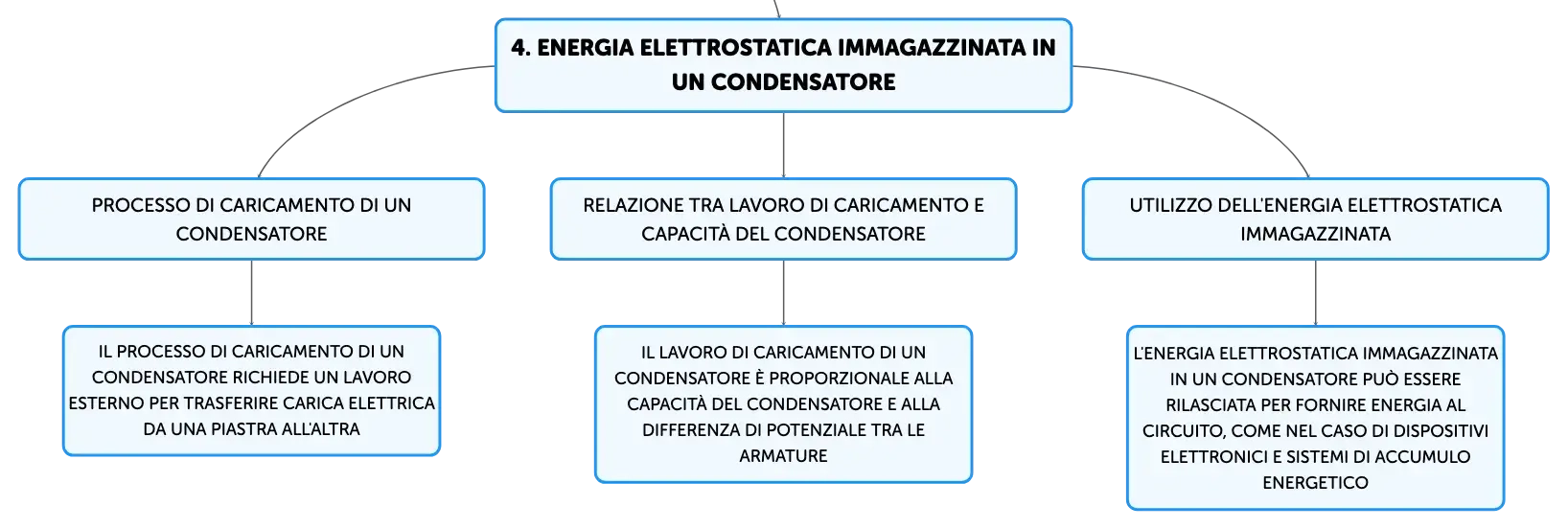

Energia elettrostatica immagazzinata in un condensatore
Processo di caricamento di un condensatore
Il processo di caricamento di un condensatore richiede un lavoro esterno per trasferire carica elettrica da una piastra all'altra
Relazione tra lavoro di caricamento e capacità del condensatore
Il lavoro di caricamento di un condensatore è proporzionale alla capacità del condensatore e alla differenza di potenziale tra le armature
Utilizzo dell'energia elettrostatica immagazzinata
L'energia elettrostatica immagazzinata in un condensatore può essere rilasciata per fornire energia al circuito, come nel caso di dispositivi elettronici e sistemi di accumulo energetico
Dinamica di una particella carica in un campo elettrico uniforme
Impara con le flashcards di Algor Education
Clicca sulla singola scheda per saperne di più sull'argomento
00
In ______, lo studio del movimento di una particella con ______ in un campo elettrico omogeneo è fondamentale per capire le ______ dell'elettromagnetismo.
fisica
carica
leggi
01
Se la particella ha una velocità iniziale non ______ al campo, seguirà una traiettoria ______ a causa della combinazione di un movimento ______ perpendicolare al campo e di un movimento ______ nella direzione del campo.
parallela
curva
rettilineo uniforme
uniformemente accelerato
02
Traiettoria particella carica in condensatore
Particella negativa: traiettoria parabolica verso armatura positiva. Particella positiva: verso armatura negativa.
