Fondamenti dei Circuiti Elettrici

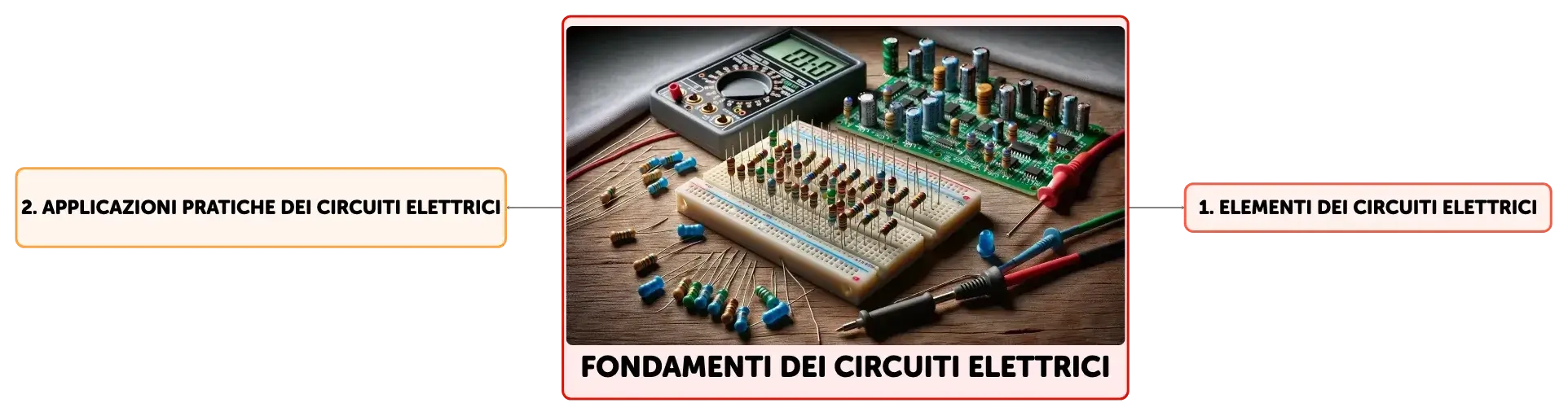

Concept Map
I circuiti elettrici, con le loro resistenze e condensatori, sono la base per comprendere come funzionano gli apparecchi elettronici. La configurazione di questi componenti in serie o in parallelo determina la resistenza e la capacità totali, influenzando la corrente e la tensione nel circuito. Questa conoscenza è essenziale per la progettazione e l'analisi di sistemi elettrici, dai più semplici ai più complessi.
Summary
Outline
Fondamenti dei Circuiti Elettrici: Resistenza e Capacità
I circuiti elettrici sono composti da elementi come resistenze e condensatori, i quali possono essere configurati in serie o in parallelo, determinando le caratteristiche elettriche del circuito. In una configurazione in serie, le resistenze sono collegate una dopo l'altra, con la stessa corrente che le attraversa, in accordo con la legge di conservazione della carica. La tensione totale ai capi di un circuito in serie è la somma delle tensioni individuali su ogni resistenza, e la resistenza totale è data dalla somma dei valori delle resistenze singole. Per i condensatori in serie, la carica su ogni armatura è identica, ma la capacità totale è calcolata come l'inverso della somma degli inversi delle capacità individuali, risultando in una capacità complessiva minore rispetto a quella di ogni condensatore isolato.Analisi dei Circuiti in Serie e la Legge di Ohm
La legge di Ohm è fondamentale nell'analisi dei circuiti in serie, stabilendo che la differenza di potenziale (d.d.p.) su una resistenza è direttamente proporzionale al prodotto della resistenza per la corrente che la attraversa. Questo principio è vitale per determinare la distribuzione della tensione in un circuito in serie. Le cadute di tensione sono direttamente proporzionali alle resistenze: una resistenza più elevata causerà una maggiore caduta di tensione. Aggiungendo una resistenza in serie, la resistenza totale del circuito aumenta, riducendo di conseguenza la corrente complessiva. Per i condensatori, la relazione tra le capacità è inversamente proporzionale alle d.d.p. ai loro capi.Legge dei Nodi di Kirchhoff e i Circuiti in Parallelo
La legge dei nodi di Kirchhoff afferma che la somma algebrica delle correnti che entrano in un nodo è uguale alla somma delle correnti che ne escono, esprimendo la conservazione della carica in un punto di connessione. Questo principio è essenziale per l'analisi dei circuiti in parallelo, dove diverse resistenze sono collegate agli stessi due punti e sono soggette alla stessa d.d.p. Le correnti in ciascun ramo possono differire, ma la corrente totale è la somma delle correnti in ogni ramo. La resistenza equivalente di un circuito in parallelo è determinata dal reciproco della somma dei reciproci delle resistenze individuali, risultando in una resistenza totale minore rispetto a quella di ogni resistenza presa singolarmente.Capacità Equivalente dei Condensatori in Parallelo
I condensatori in parallelo sono soggetti alla stessa d.d.p. e la loro capacità equivalente è la somma delle capacità individuali. Questo comporta che la capacità totale di un insieme di condensatori in parallelo sia maggiore rispetto a quella di ogni singolo condensatore. La capacità equivalente indica la capacità del sistema di condensatori di immagazzinare una quantità di carica elettrica superiore rispetto ai componenti individuali.Applicazioni Pratiche dei Collegamenti in Serie e in Parallelo
La comprensione dei collegamenti in serie e in parallelo è cruciale per applicazioni pratiche. Ad esempio, inserendo una resistenza in parallelo si crea un percorso aggiuntivo per la corrente, facilitando il flusso di elettroni e abbassando la resistenza totale del circuito. Questo è simile all'aggiungere un'uscita supplementare in un edificio affollato, migliorando il flusso delle persone. La capacità di calcolare correttamente la resistenza e la capacità equivalenti è fondamentale nella progettazione e nell'analisi di sistemi elettrici, che variano da semplici circuiti di illuminazione domestica a complessi dispositivi elettronici.
Show More

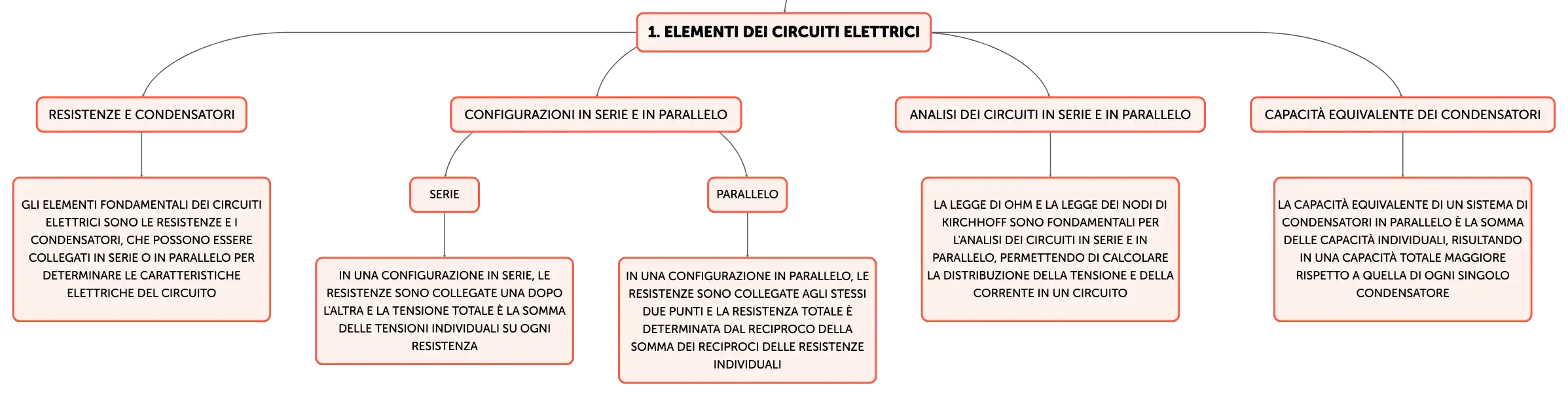

Elementi dei circuiti elettrici
Resistenze e condensatori
Gli elementi fondamentali dei circuiti elettrici sono le resistenze e i condensatori, che possono essere collegati in serie o in parallelo per determinare le caratteristiche elettriche del circuito
Configurazioni in serie e in parallelo
Serie
In una configurazione in serie, le resistenze sono collegate una dopo l'altra e la tensione totale è la somma delle tensioni individuali su ogni resistenza
Parallelo
In una configurazione in parallelo, le resistenze sono collegate agli stessi due punti e la resistenza totale è determinata dal reciproco della somma dei reciproci delle resistenze individuali
Analisi dei circuiti in serie e in parallelo
La legge di Ohm e la legge dei nodi di Kirchhoff sono fondamentali per l'analisi dei circuiti in serie e in parallelo, permettendo di calcolare la distribuzione della tensione e della corrente in un circuito
Capacità equivalente dei condensatori
La capacità equivalente di un sistema di condensatori in parallelo è la somma delle capacità individuali, risultando in una capacità totale maggiore rispetto a quella di ogni singolo condensatore

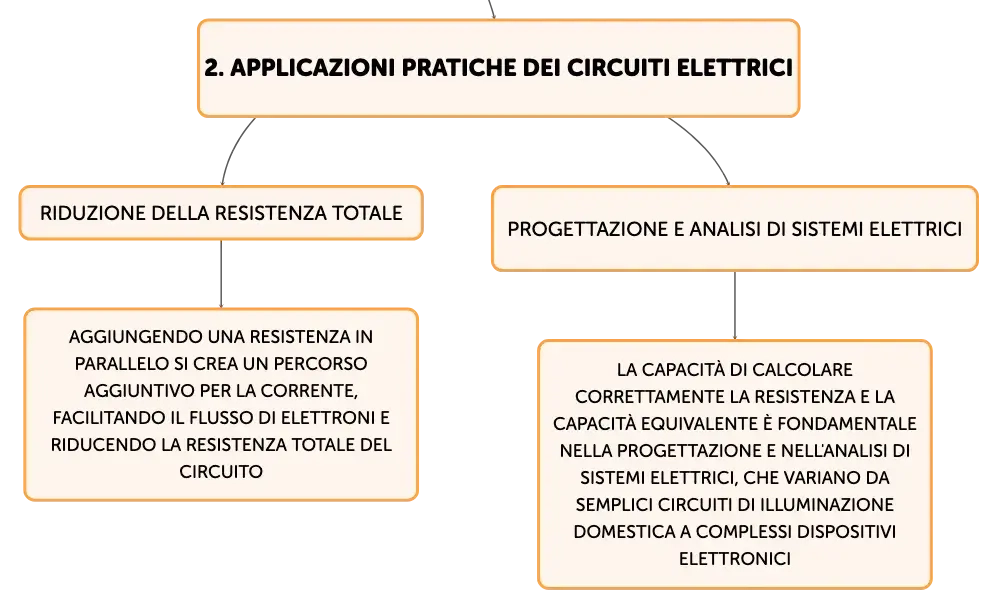

Applicazioni pratiche dei circuiti elettrici
Riduzione della resistenza totale
Aggiungendo una resistenza in parallelo si crea un percorso aggiuntivo per la corrente, facilitando il flusso di elettroni e riducendo la resistenza totale del circuito
Progettazione e analisi di sistemi elettrici
La capacità di calcolare correttamente la resistenza e la capacità equivalente è fondamentale nella progettazione e nell'analisi di sistemi elettrici, che variano da semplici circuiti di illuminazione domestica a complessi dispositivi elettronici
Fondamenti dei Circuiti Elettrici
Learn with Algor Education flashcards
Click on each card to learn more about the topic
00
I componenti come ______ e ______ possono essere organizzati in serie o in parallelo nei circuiti elettrici.
resistenze
condensatori
01
Per i condensatori disposti in serie, la capacità complessiva è ______ rispetto a quella di ogni condensatore preso singolarmente.
minore
02
Legge di Ohm - Formula
V = R * I, dove V è la d.d.p., R la resistenza e I la corrente.
