Principi Operativi del Microscopio Elettronico a Scansione (SEM)

Principi Operativi del Microscopio Elettronico a Scansione (SEM)

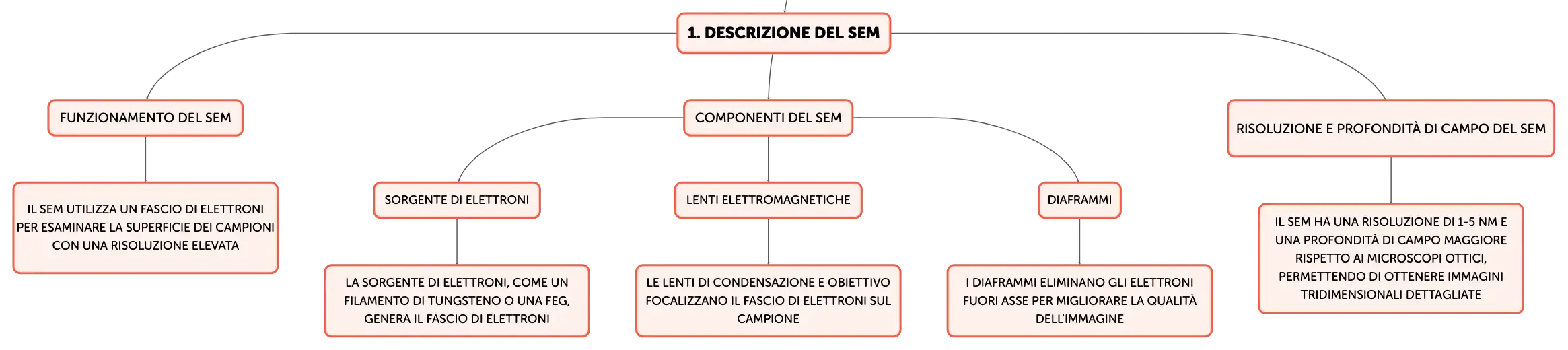

Il Microscopio Elettronico a Scansione (SEM) è un avanzato strumento di microscopia che utilizza un fascio di elettroni per esaminare la superficie dei campioni con una risoluzione molto più elevata rispetto ai microscopi ottici. Il fascio di elettroni è generato da una sorgente, solitamente un filamento di tungsteno o una Field Emission Gun (FEG), e viene poi focalizzato sul campione da un sistema di lenti elettromagnetiche. Queste lenti includono una lente di condensazione, che concentra gli elettroni, e una lente obiettivo, che li focalizza sul campione. Una serie di diaframmi elimina gli elettroni fuori asse per migliorare la qualità dell'immagine. Il SEM rileva i segnali prodotti dall'interazione degli elettroni con il campione, come gli elettroni secondari e retrodiffusi, che forniscono informazioni sulla topografia e la composizione del campione. La risoluzione del SEM può raggiungere valori dell'ordine di 1-5 nm, e la sua profondità di campo è significativamente maggiore rispetto a quella dei microscopi ottici, permettendo di ottenere immagini tridimensionali dettagliate.

Evoluzione delle Sorgenti di Elettroni nel SEM

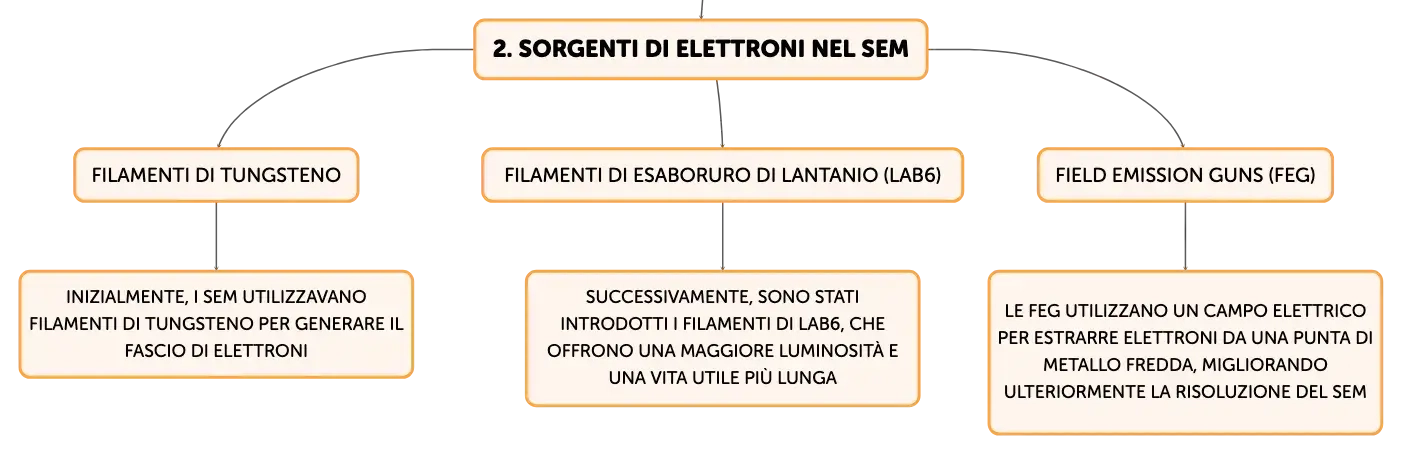

La sorgente di elettroni, o cannone elettronico, è un componente cruciale del SEM che determina la qualità e la risoluzione delle immagini. Inizialmente, i SEM utilizzavano filamenti di tungsteno che emettevano elettroni per effetto termoionico. Successivamente, sono stati introdotti i filamenti di esaboruro di lantanio (LaB6), che offrono una maggiore luminosità e una vita utile più lunga. Le Field Emission Guns (FEG), che utilizzano un campo elettrico per estrarre elettroni da una punta di metallo fredda, hanno ulteriormente migliorato la risoluzione grazie alla loro capacità di produrre un fascio di elettroni con una distribuzione energetica più ristretta e una maggiore coerenza.

Lenti Elettrostatiche e Magnetiche nel SEM

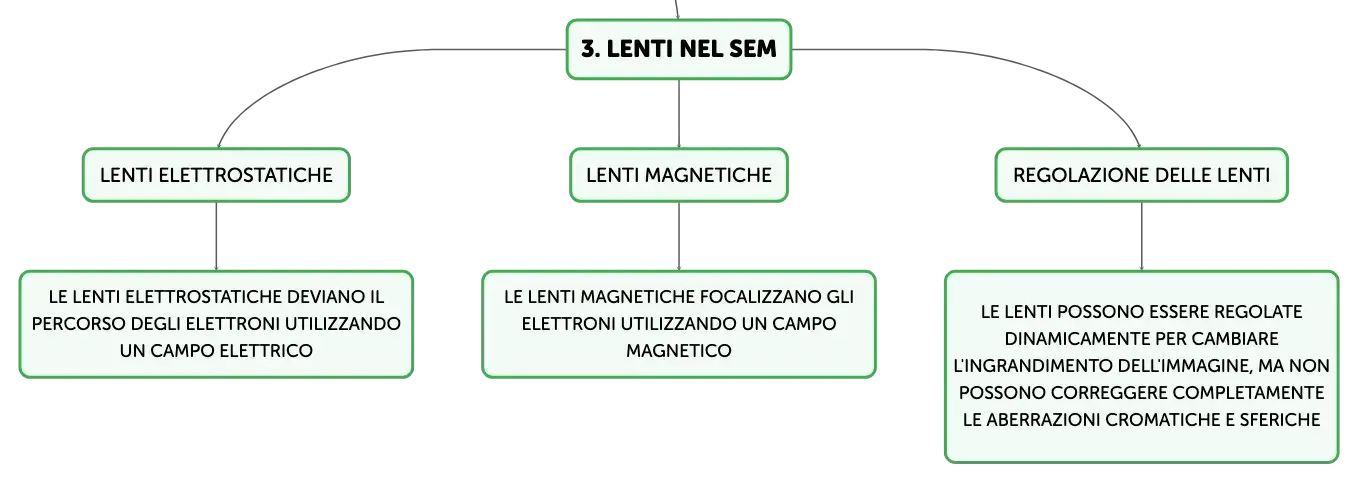

Le lenti elettrostatiche e magnetiche sono essenziali nel SEM per focalizzare e dirigere il fascio di elettroni sul campione. Le lenti elettrostatiche utilizzano un campo elettrico per deviare il percorso degli elettroni, mentre le lenti magnetiche sfruttano il campo magnetico per indurre un movimento a spirale che focalizza gli elettroni. Queste lenti possono essere regolate dinamicamente per cambiare l'ingrandimento dell'immagine. Tuttavia, la limitazione principale è l'incapacità di correggere completamente le aberrazioni cromatiche e sferiche, che possono essere mitigate ma non eliminate. Pertanto, è fondamentale utilizzare un fascio di elettroni il più monocromatico e coerente possibile per ottenere immagini ad alta risoluzione.

Controllo dell'Astigmatismo e Regolazione dell'Apertura nel SEM

L'astigmatismo, che si verifica quando il fascio di elettroni non è ugualmente focalizzato in tutte le direzioni, è un problema comune nel SEM. Per correggerlo, si utilizzano dispositivi chiamati correttori di astigmatismo, che agiscono modificando il campo magnetico delle lenti. L'apertura, un disco metallico con un foro centrale, è utilizzata per selezionare solo gli elettroni che contribuiscono all'immagine, influenzando la risoluzione e la profondità di campo. La distanza di lavoro, ovvero la distanza tra l'obiettivo e il campione, è un altro fattore critico che deve essere ottimizzato per massimizzare la risoluzione e la profondità di campo.

Interazione degli Elettroni con il Campione e Segnali nel SEM

Nel SEM, gli elettroni possono interagire con il campione in diversi modi, producendo vari segnali. Gli elettroni retrodiffusi risultano da interazioni elastiche con gli atomi del campione e forniscono informazioni sulla composizione elementare. Gli elettroni secondari, emessi dalla superficie del campione a seguito di interazioni inelastiche, sono utili per ottenere dettagli sulla topografia. Altri segnali includono i raggi X, generati dall'eccitazione degli elettroni interni degli atomi, e gli elettroni Auger, che forniscono informazioni sulla composizione chimica superficiale. La zona di interazione, o volume di interazione, dipende dall'energia del fascio e dal numero atomico del campione e influisce sulla risoluzione e sulla profondità di campo dell'immagine.

Rilevamento degli Elettroni Secondari e il Detector di Everhart-Thornley

Il detector di Everhart-Thornley è uno dei più comuni rivelatori di elettroni secondari nel SEM. Questo dispositivo utilizza un campo elettrico per attirare gli elettroni secondari verso uno scintillatore, dove la loro energia viene convertita in fotoni. Questi fotoni sono poi amplificati da un fotomoltiplicatore per produrre un segnale elettrico che viene utilizzato per creare l'immagine. Il detector è posizionato in modo da massimizzare il contrasto, con le zone in rilievo che appaiono più luminose e le depressioni più scure, fornendo un'immagine dettagliata della topografia del campione.
