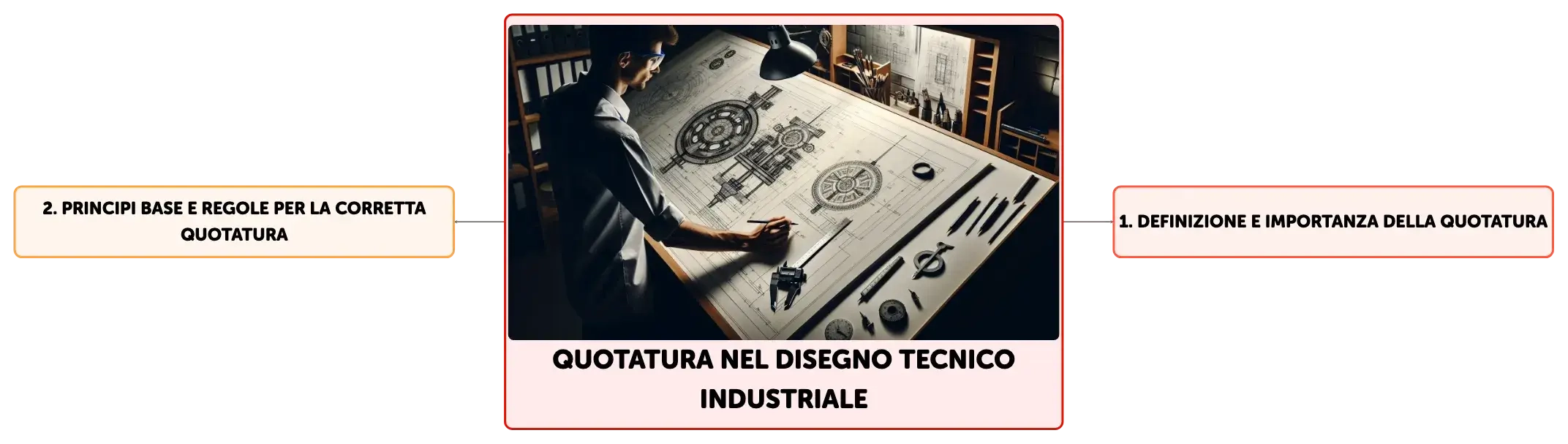

Quotatura nel Disegno Tecnico Industriale

Mappa concettuale

Algorino

Modifica disponibile

La quotatura nel disegno tecnico industriale è fondamentale per la definizione precisa delle geometrie dei componenti. Include dimensioni lineari e angolari, seguendo norme internazionali ISO per evitare errori in produzione.

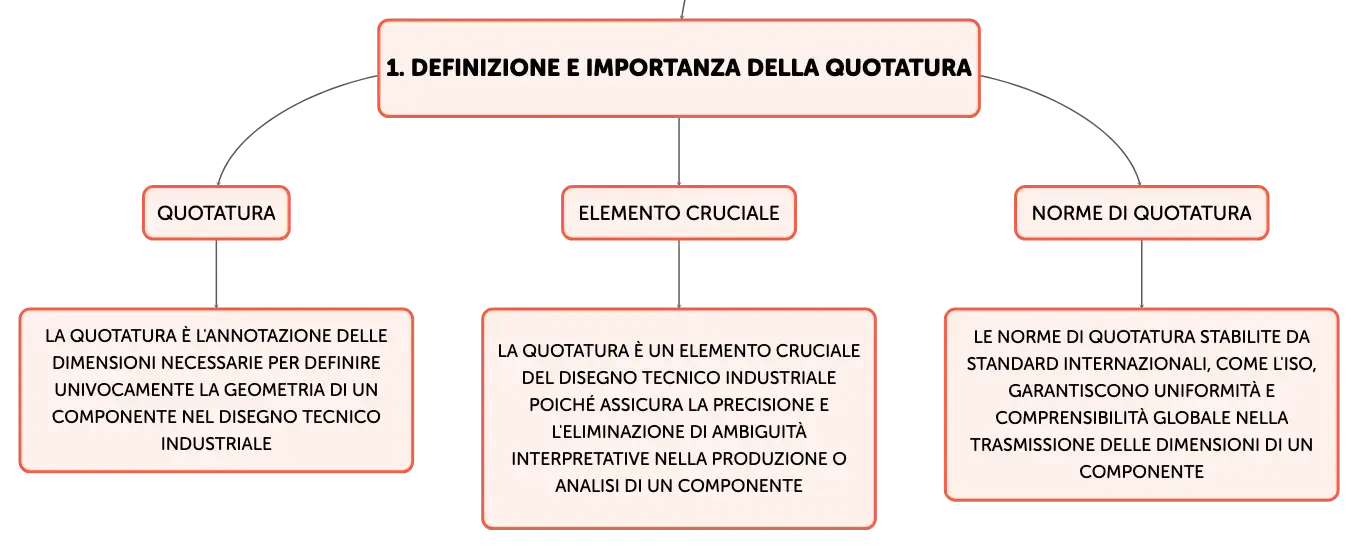

Definizione e Importanza della Quotatura nel Disegno Tecnico Industriale

La quotatura è un elemento cruciale del disegno tecnico industriale che consiste nell'annotazione delle dimensioni necessarie per definire univocamente la geometria di un componente. Queste dimensioni possono essere lineari, come lunghezze, larghezze e altezze, o angolari, per indicare orientamenti e inclinazioni specifiche. La quotatura assicura che ogni dettaglio dell'oggetto sia trasmesso con precisione agli addetti alla produzione o all'analisi, eliminando ogni possibile ambiguità interpretativa. Le norme di quotatura sono stabilite da standard internazionali, come l'ISO (International Organization for Standardization), che garantiscono uniformità e comprensibilità in ambito globale. Senza una quotatura adeguata, la realizzazione di parti meccaniche potrebbe essere soggetta a errori, con conseguenti perdite di tempo e risorse economiche.
Ingegnere al lavoro su disegno tecnico industriale, con calibro in mano, su tavolo da disegno inclinato, senza testi visibili.

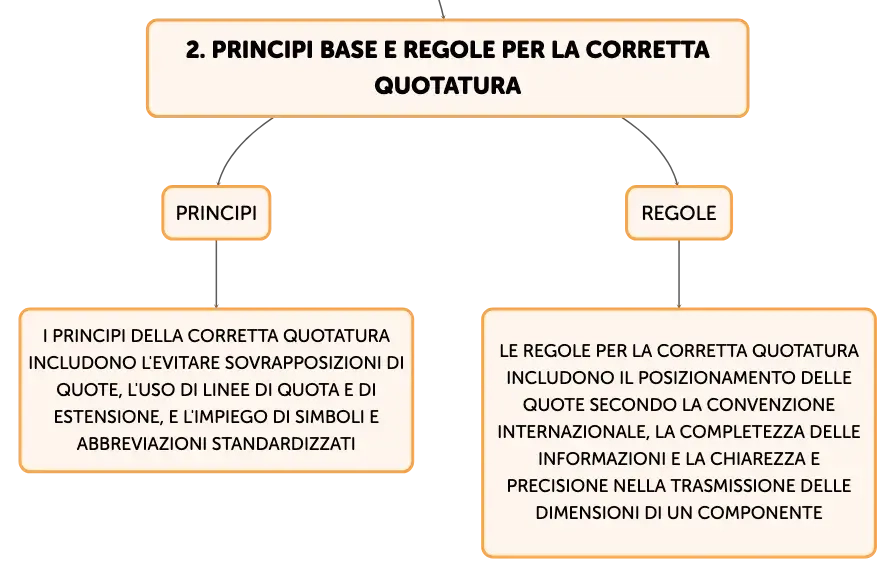

Principi Base e Regole per la Corretta Quotatura

La corretta quotatura si basa su principi e regole ben definiti che mirano a rendere il disegno tecnico il più chiaro e leggibile possibile. Tra questi principi vi sono la necessità di evitare sovrapposizioni di quote, l'uso di linee di quota e di estensione per collegare le cifre dimensionali all'elemento quotato, e l'impiego di simboli e abbreviazioni standardizzati per indicare caratteristiche specifiche come fori, raggio o diametro. È inoltre fondamentale che le quote siano posizionate in modo da essere lette dal basso o dalla destra del disegno, seguendo la convenzione internazionale. Le quote devono essere complete, includendo tutte le informazioni necessarie per la fabbricazione senza sovraccaricare il disegno con informazioni superflue. La chiarezza e la precisione nella quotatura sono essenziali per evitare errori di fabbricazione e per assicurare che il componente finito rispetti le specifiche tecniche richieste.

Vuoi creare mappe dal tuo materiale?

Inserisci un testo, carica una foto o un audio su Algor. In pochi secondi Algorino lo trasformerà per te in mappa concettuale, riassunto e tanto altro!

Impara con le flashcards di Algor Education

Clicca sulla singola scheda per saperne di più sull'argomento

00

Quotatura nel disegno tecnico

Annotazione dimensioni per definire geometria componente: lunghezze, larghezze, altezze, angoli.

01

Importanza della quotatura

Garantisce precisione, evita ambiguità, essenziale per produzione e analisi.

02

Standard internazionali di quotatura

Norme ISO per uniformità e comprensibilità globale dei disegni tecnici.
