La prospettiva è una tecnica artistica che simula la tridimensionalità su superfici piane. Scopri i suoi elementi, tipologie e metodi di costruzione, come il punto di fuga e il metodo della 'X', essenziali nell'arte e nel design.
Riassunto
Schema
La Prospettiva nella Rappresentazione Grafica
La prospettiva è una tecnica di rappresentazione grafica che permette di trasferire oggetti tridimensionali su superfici bidimensionali, mantenendo l'illusione di profondità e volume. Questa tecnica si basa su principi geometrici che imitano la percezione visiva umana. Sebbene le sue origini possano essere rintracciate nell'arte antica, è stato l'architetto italiano Filippo Brunelleschi a formalizzare la prospettiva lineare nel XV secolo, introducendo il concetto di punto di fuga. La sua applicazione ha segnato una svolta nell'arte del Rinascimento, influenzando profondamente la rappresentazione spaziale nelle opere artistiche.Elementi Fondamentali della Prospettiva
La prospettiva si compone di elementi essenziali: l'osservatore, l'oggetto da rappresentare e il piano di proiezione, assimilabile a una lastra di vetro trasparente. Il piano di proiezione è la superficie immaginaria su cui si proietta l'immagine dell'oggetto. Per facilitare la costruzione della prospettiva, si utilizza una figura preparatoria, ovvero un disegno in pianta che riporta le dimensioni reali dell'oggetto. Questo schema può essere realizzato su un foglio a parte o direttamente sullo stesso foglio di disegno, in una posizione che non interferisca con la vista prospettica.Tipologie di Prospettiva e il Cono Visivo
La prospettiva si classifica in tre categorie principali a seconda della relazione spaziale tra l'oggetto e il piano di proiezione. La prospettiva centrale o frontale si verifica quando l'oggetto è parallelo al piano di proiezione, con linee di profondità che convergono verso un unico punto di fuga. La prospettiva accidentale o a due punti si manifesta quando l'oggetto è angolato rispetto al piano, risultando in due punti di fuga per le linee orizzontali. La prospettiva obliqua o a tre punti si ha quando l'oggetto è inclinato anche verticalmente, comportando l'uso di tre punti di fuga. L'angolo di apertura del cono visivo, che idealmente varia tra i 30° e i 40°, è fondamentale per evitare distorsioni visive.Il Punto di Vista nella Prospettiva
La scelta del punto di vista è cruciale per la corretta rappresentazione prospettica. Questo è determinato dalla posizione, distanza e altezza dell'osservatore rispetto all'oggetto. Nella prospettiva accidentale, ad esempio, l'asse visuale è orientato per enfatizzare una parte specifica dell'oggetto. Il punto di vista deve essere posizionato in modo che l'angolo formato dai raggi visuali non superi i 45°, assicurando che l'immagine rimanga all'interno del cono visivo e che la percezione dell'oggetto sia priva di distorsioni.Metodi di Costruzione in Prospettiva
Esistono vari metodi per costruire una prospettiva accidentale, tra cui il metodo dei raggi visuali, dei punti di distanza, dei punti di fuga e delle perpendicolari al piano di proiezione, e dei punti misuratori. Questi metodi consentono di determinare con precisione la posizione degli elementi all'interno dell'immagine prospettica. La quota del punto di vista, in relazione all'oggetto, influisce sulla tipologia di vista: può essere una vista dal basso, una vista dall'alto o una prospettiva a livello dell'occhio umano.Il Metodo della "X" e i Punti di Distanza
Il metodo della "X" è una tecnica utilizzata per dividere segmenti in parti uguali in prospettiva centrale. Si basa sul tracciamento di diagonali tra punti corrispondenti su linee parallele, utilizzando i punti di intersezione per stabilire segmenti equidistanti. Leon Battista Alberti ha introdotto i punti di distanza, che semplificano la costruzione delle figure in prospettiva centrale. Questi punti si ottengono proiettando sulla linea dell'orizzonte la distanza tra il punto di vista e il piano di proiezione, facilitando la localizzazione dei punti nell'immagine prospettica.
Mostra di più

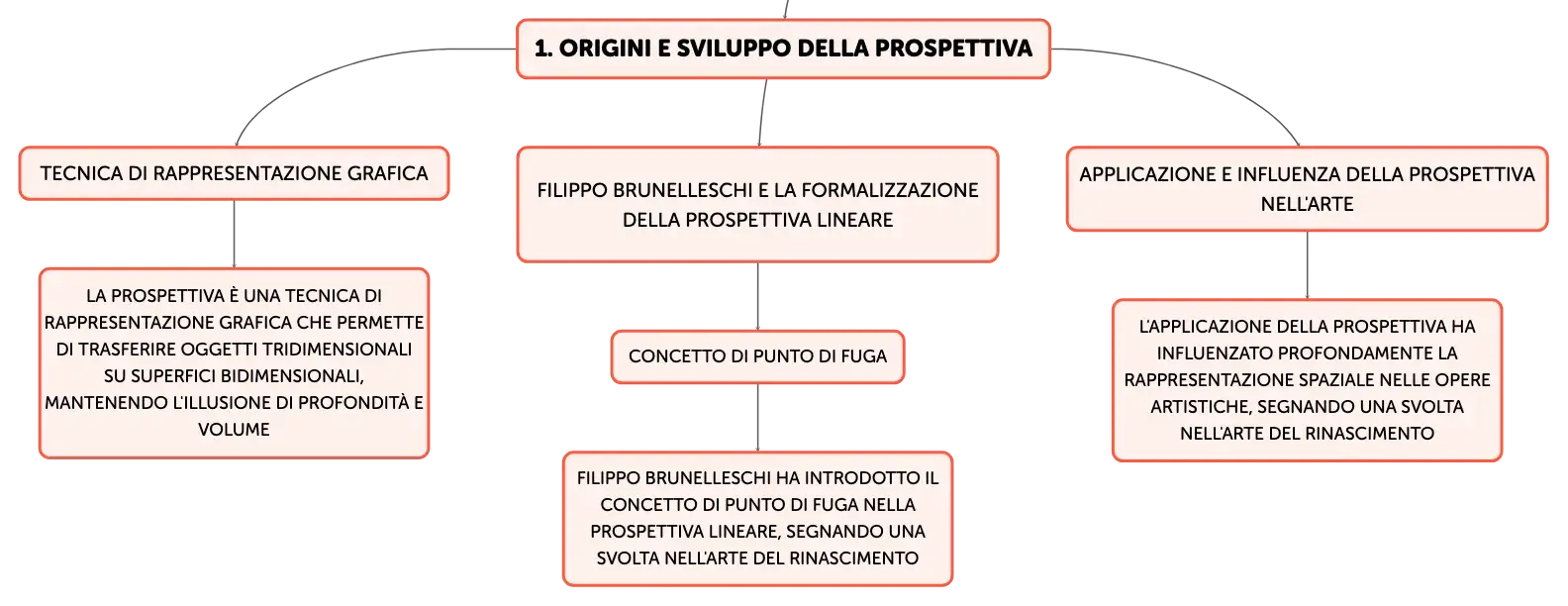

Origini e sviluppo della prospettiva
Tecnica di rappresentazione grafica
La prospettiva è una tecnica di rappresentazione grafica che permette di trasferire oggetti tridimensionali su superfici bidimensionali, mantenendo l'illusione di profondità e volume
Filippo Brunelleschi e la formalizzazione della prospettiva lineare
Concetto di punto di fuga
Filippo Brunelleschi ha introdotto il concetto di punto di fuga nella prospettiva lineare, segnando una svolta nell'arte del Rinascimento
Applicazione e influenza della prospettiva nell'arte
L'applicazione della prospettiva ha influenzato profondamente la rappresentazione spaziale nelle opere artistiche, segnando una svolta nell'arte del Rinascimento

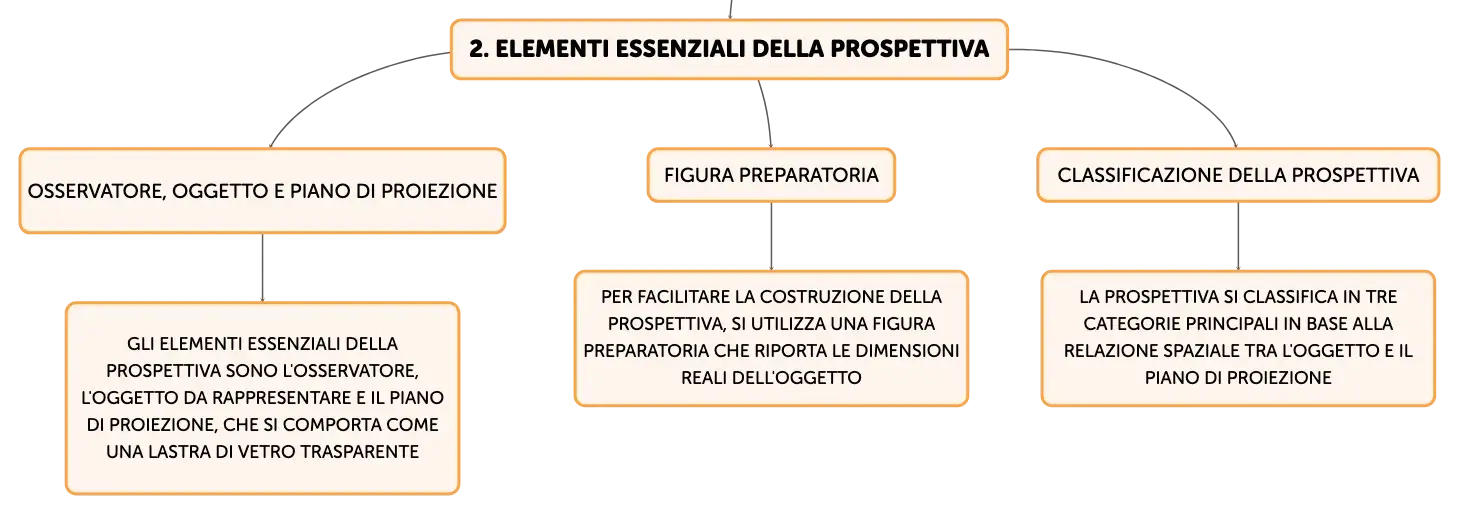

Elementi essenziali della prospettiva
Osservatore, oggetto e piano di proiezione
Gli elementi essenziali della prospettiva sono l'osservatore, l'oggetto da rappresentare e il piano di proiezione, che si comporta come una lastra di vetro trasparente
Figura preparatoria
Per facilitare la costruzione della prospettiva, si utilizza una figura preparatoria che riporta le dimensioni reali dell'oggetto
Classificazione della prospettiva
La prospettiva si classifica in tre categorie principali in base alla relazione spaziale tra l'oggetto e il piano di proiezione

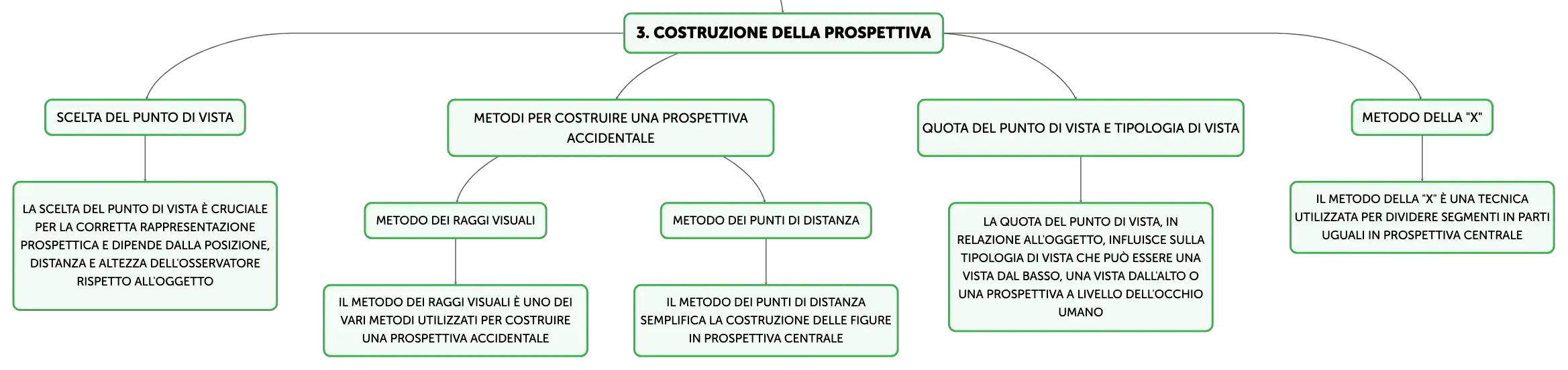

Costruzione della prospettiva
Scelta del punto di vista
La scelta del punto di vista è cruciale per la corretta rappresentazione prospettica e dipende dalla posizione, distanza e altezza dell'osservatore rispetto all'oggetto
Metodi per costruire una prospettiva accidentale
Metodo dei raggi visuali
Il metodo dei raggi visuali è uno dei vari metodi utilizzati per costruire una prospettiva accidentale
Metodo dei punti di distanza
Il metodo dei punti di distanza semplifica la costruzione delle figure in prospettiva centrale
Quota del punto di vista e tipologia di vista
La quota del punto di vista, in relazione all'oggetto, influisce sulla tipologia di vista che può essere una vista dal basso, una vista dall'alto o una prospettiva a livello dell'occhio umano
Metodo della "X"
Il metodo della "X" è una tecnica utilizzata per dividere segmenti in parti uguali in prospettiva centrale
La prospettiva: una tecnica di rappresentazione grafica
Impara con le flashcards di Algor Education
Clicca sulla singola scheda per saperne di più sull'argomento
00
La ______ è un metodo che consente di rappresentare oggetti tridimensionali su superfici ______, creando un'illusione di profondità.
prospettiva
bidimensionali
01
Piano di proiezione nella prospettiva
Superficie immaginaria dove si proietta l'immagine dell'oggetto, simile a una lastra di vetro trasparente.
02
Figura preparatoria per la prospettiva
Disegno in pianta con dimensioni reali dell'oggetto, utile per costruire la prospettiva.
