Il servofreno a depressione è un dispositivo che amplifica la forza frenante nel sistema di frenatura dei veicoli. Utilizzando la pressione negativa, permette di rallentare o fermare con minor sforzo. Elementi chiave come la membrana, la valvola di controllo e la molla di richiamo lavorano insieme per una frenata efficiente e sicura.

Principi di Funzionamento del Servofreno a Depressione

Il servofreno a depressione è un componente cruciale del sistema frenante che utilizza la pressione negativa per potenziare la forza applicata dal conducente sul pedale del freno. Il suo funzionamento si basa sulla differenza di pressione tra l'interno del servofreno e l'ambiente esterno. Quando il pedale del freno è in posizione di riposo, la depressione è distribuita uniformemente su entrambi i lati di una membrana flessibile all'interno del servofreno, mantenendo il sistema in equilibrio. Al momento della frenata, il conducente preme il pedale, attivando una valvola che riduce la pressione su un lato della membrana, generando una forza che sposta il pistone di lavoro. Questo movimento incrementa la pressione nel circuito idraulico dei freni, permettendo al veicolo di rallentare o fermarsi con minor sforzo. Componenti essenziali del servofreno includono la molla di richiamo, che riporta il pistone in posizione di riposo, la valvola di non ritorno, che mantiene la depressione necessaria, e la valvola di controllo, che regola il flusso d'aria per mantenere l'equilibrio di pressione.

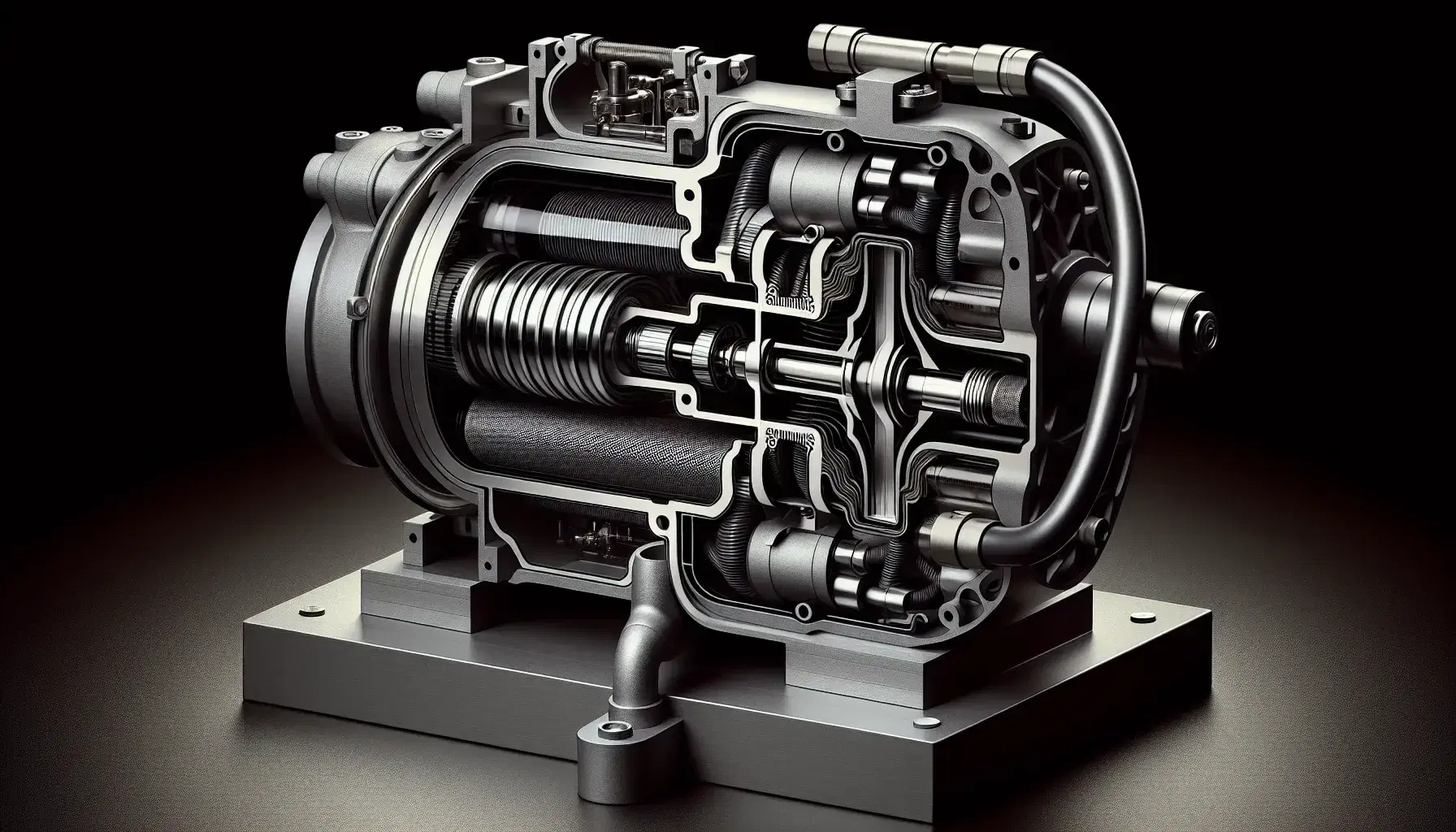

Sezione di servofreno a depressione con membrana flessibile, pistone e pedale del freno parzialmente visibile, montato su supporto metallico.

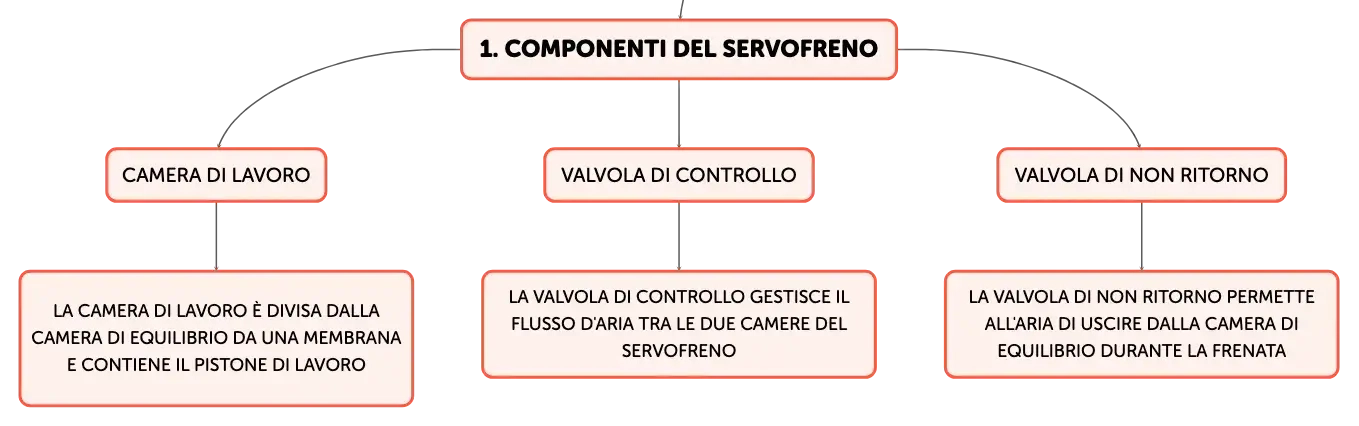

Componenti e Sequenza di Azione del Servofreno

Il servofreno è composto da diversi elementi che collaborano per assicurare una frenata efficiente. Tra questi, la camera di lavoro, divisa dalla camera di equilibrio da una membrana, e la valvola di controllo, che gestisce il flusso d'aria tra le due camere. Quando il conducente preme il pedale del freno, la valvola di controllo si chiude, impedendo all'aria di entrare nella camera di lavoro e creando una depressione. Contemporaneamente, la valvola di non ritorno si apre, permettendo all'aria di uscire dalla camera di equilibrio, aumentando la differenza di pressione attraverso la membrana. Questa azione sposta il pistone di lavoro, che a sua volta agisce sul circuito idraulico dei freni. Al rilascio del pedale, la valvola di controllo si riapre, riequilibrando la pressione e permettendo alla molla di richiamo di riportare il pistone e la membrana nella posizione di riposo. Questa sequenza di azioni garantisce che la forza di frenata sia proporzionale allo sforzo esercitato dal conducente, migliorando la sicurezza e il controllo del veicolo.
