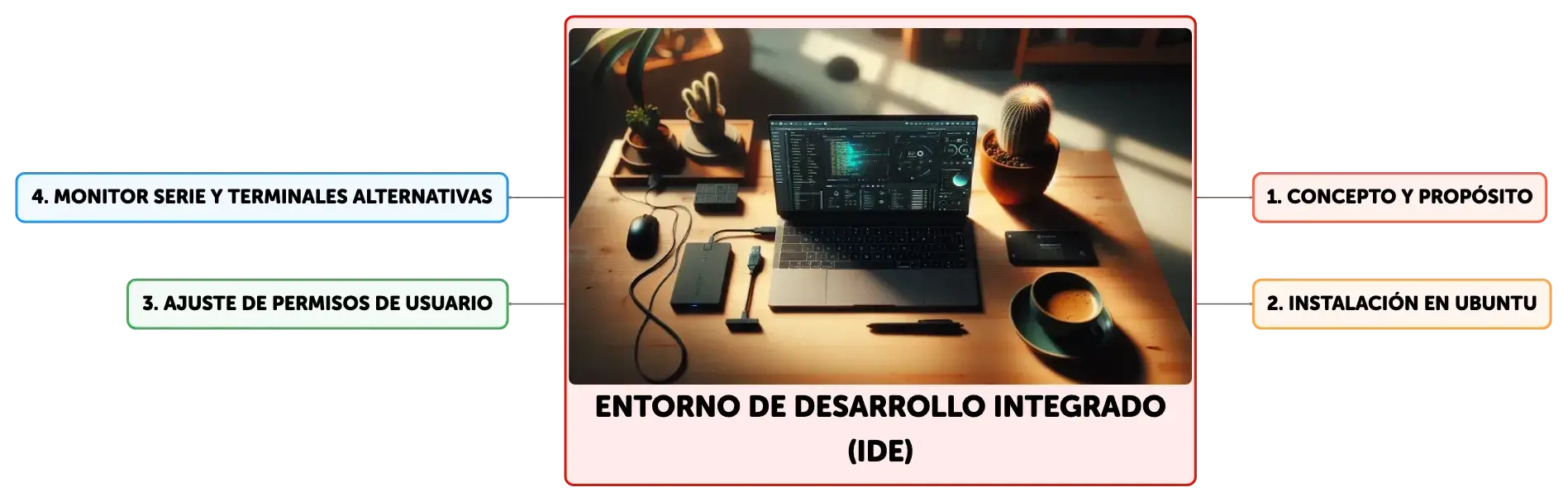

Entorno de Desarrollo Integrado (IDE)

El Entorno de Desarrollo Integrado (IDE) de Arduino es una herramienta clave para programadores que facilita la escritura, depuración y carga de código en placas Arduino. Este software permite la interacción con el hardware a través de una interfaz gráfica y terminales serie, siendo esencial para la compilación y ejecución de programas en microcontroladores. La correcta instalación y configuración en sistemas como Ubuntu aseguran una comunicación efectiva entre el ordenador y la placa, permitiendo el desarrollo de proyectos electrónicos innovadores.

1/5

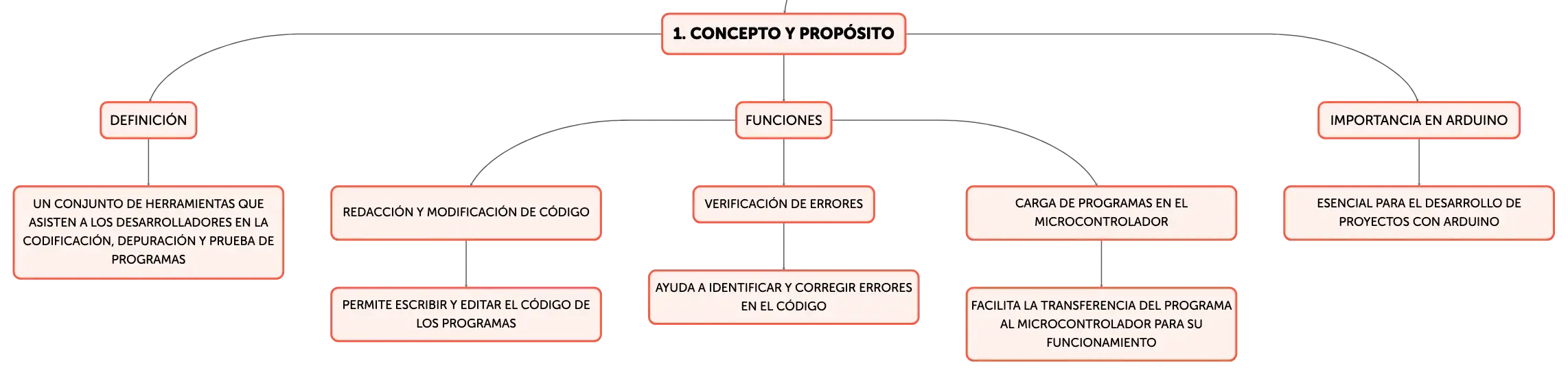

Concepto y Propósito de un Entorno de Desarrollo Integrado (IDE)

Un Entorno de Desarrollo Integrado (IDE) es una aplicación de software compuesta por un conjunto de herramientas que asisten a los desarrolladores en la codificación, depuración y prueba de sus programas. Específicamente, en el ámbito de Arduino, el IDE proporciona una plataforma esencial para redactar y modificar el código, denominado "sketch", verificar la presencia de errores y cargar el programa en el microcontrolador de la placa Arduino para su funcionamiento independiente. Sin un programa adecuadamente cargado, el microcontrolador permanece inactivo y no puede ejecutar ninguna tarea.

Escritorio de madera clara con laptop abierto mostrando interfaz, disco duro externo conectado, taza de café con vapor y cactus en maceta terracota.

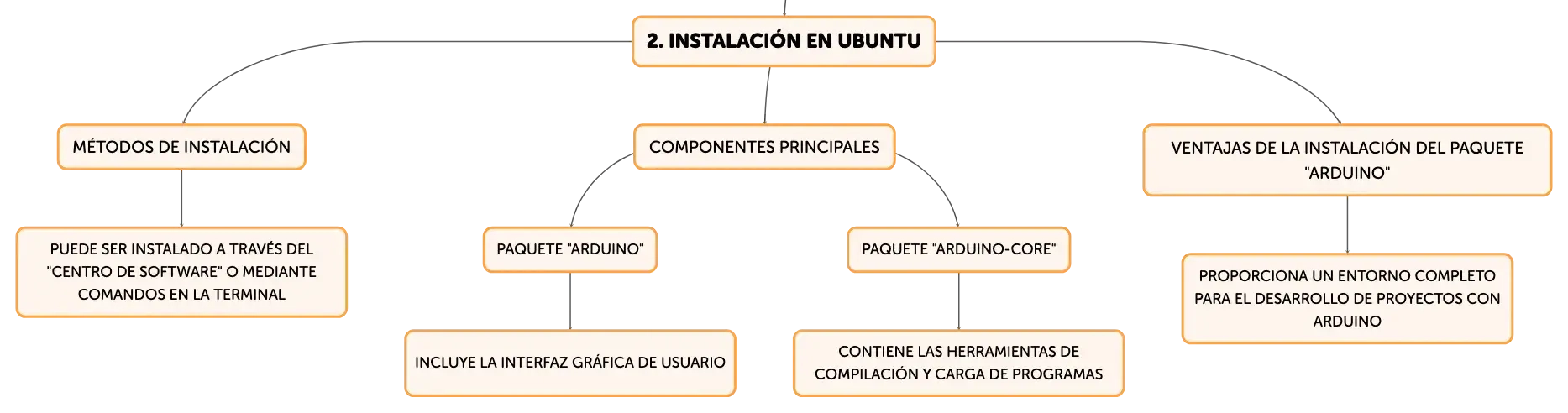

Instalación del IDE de Arduino en Sistemas Operativos Ubuntu

Para los usuarios del sistema operativo Ubuntu, la instalación del IDE de Arduino puede llevarse a cabo mediante el "Centro de Software" de Ubuntu o utilizando comandos en la terminal, como "sudo apt-get -y install arduino". El IDE de Arduino se compone de dos componentes principales: el paquete "arduino", que incluye la interfaz gráfica de usuario, y el paquete "arduino-core", que contiene las herramientas de compilación y carga de programas. Aunque es posible instalar "arduino-core" de forma independiente para su uso en la línea de comandos, la instalación del paquete "arduino" incorpora automáticamente "arduino-core", proporcionando un entorno completo para el desarrollo de proyectos con Arduino.

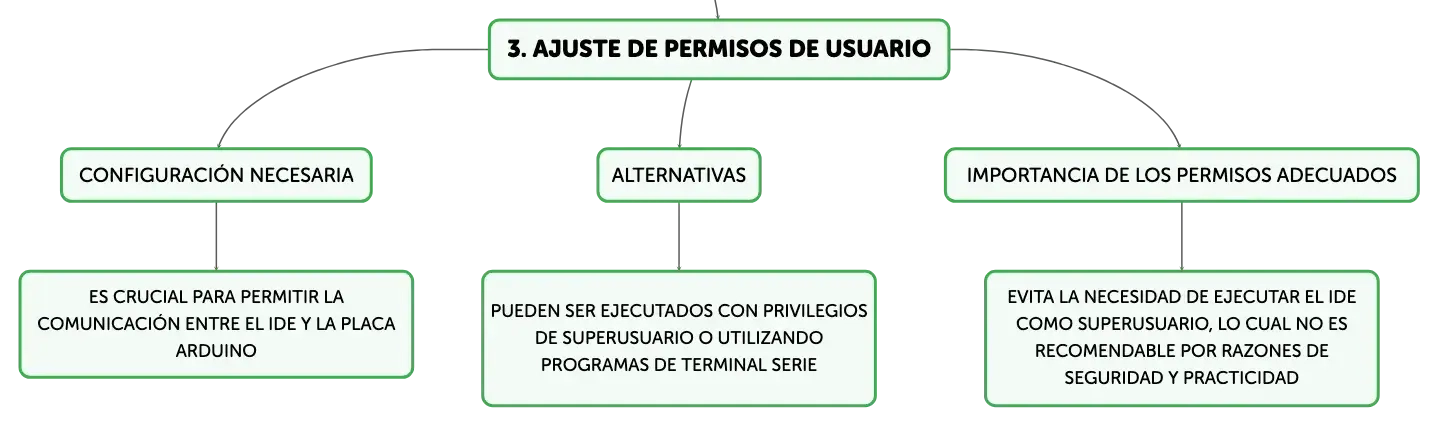

Ajuste de Permisos de Usuario para el IDE de Arduino en Ubuntu

Tras la instalación del IDE de Arduino en Ubuntu, es crucial configurar los permisos de usuario adecuados para permitir que el IDE se comunique con la placa Arduino a través del puerto USB. De no contar con los permisos necesarios, el usuario se vería obligado a ejecutar el IDE con privilegios de superusuario o "root", lo cual no es recomendable por razones de seguridad y practicidad.

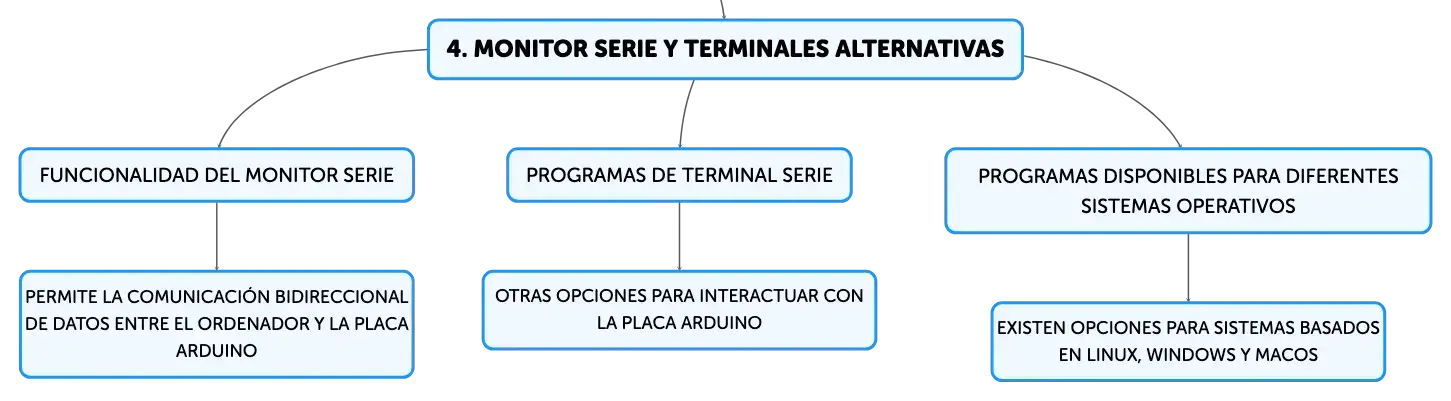

Monitorización Serie y Alternativas de Terminales Serie

El "Monitor Serie" es una funcionalidad integrada en el IDE de Arduino que posibilita la comunicación bidireccional de datos en formato de texto entre el ordenador y la placa Arduino a través de la conexión USB. Es imprescindible que la velocidad de transmisión seleccionada en el Monitor Serie coincida con la especificada en el sketch de Arduino. Para aquellos que prefieran otras opciones, existen programas de terminal serie como "gtkterm", "cutecom", "picocom" y "minicom" para sistemas basados en Linux, así como "telnet" y "putty" para Windows y "CoolTerm" para MacOS, que también pueden ser utilizados para interactuar con la placa Arduino.

Configuración del IDE de Arduino para Interactuar con la Placa

Al conectar una placa Arduino al ordenador, es esencial verificar que el LED indicador "ON" se ilumine, lo que señala que la placa está correctamente alimentada. A continuación, en el IDE de Arduino, es necesario seleccionar el modelo de placa y el puerto serie adecuado para establecer la comunicación. Esto se realiza a través del menú "Herramientas" ("Tools"), eligiendo "Placa" ("Board") para especificar el modelo de placa y "Puerto Serie" ("Serial Port") para el puerto de comunicaciones. Una configuración correcta es vital para asegurar que el ordenador pueda programar y comunicarse con la placa Arduino sin problemas.

El Proceso de Compilación en el IDE de Arduino

La compilación es el proceso mediante el cual el código fuente escrito en el IDE de Arduino, utilizando el lenguaje de programación de Arduino (basado en C/C++), se transforma en código máquina que puede ser ejecutado por el microcontrolador. El código máquina es una secuencia de instrucciones en forma de bits que el microcontrolador interpreta como operaciones eléctricas. Los compiladores son fundamentales en este proceso, ya que permiten la generación de código máquina específico para diferentes tipos de microcontroladores a partir de un mismo código fuente. En el entorno de Arduino, el compilador "gcc-avr" incluido en el IDE convierte el código fuente en un archivo binario compatible con los microcontroladores AVR, destacando la importancia de los IDE en la programación de dispositivos electrónicos.
