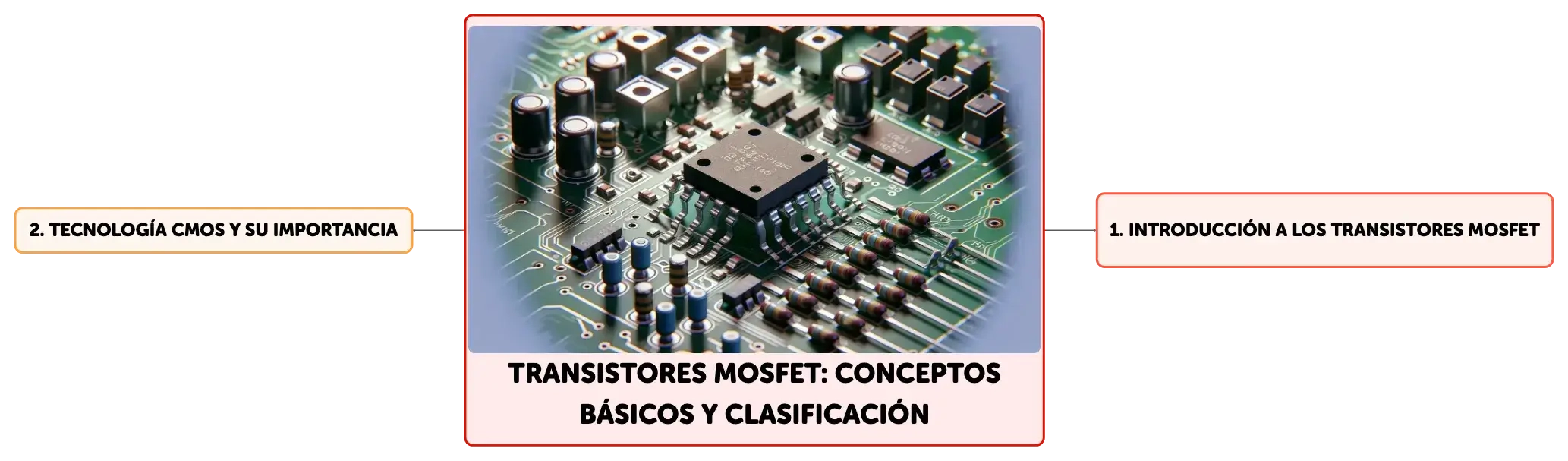

Transistores MOSFET: Conceptos Básicos y Clasificación

Los transistores MOSFET (Transistor de Efecto de Campo Metal-Óxido-Semiconductor) son elementos fundamentales en la electrónica debido a su capacidad para controlar flujos de corriente con un voltaje de entrada mínimo. Estos dispositivos unipolares se basan en el uso de portadores de carga mayoritarios y se activan mediante un campo eléctrico aplicado a su terminal de puerta (gate), sin necesidad de corriente directa. Los MOSFET se dividen en dos tipos principales: los de deplexión, que están normalmente encendidos y conducen sin voltaje en la puerta, y los de acumulación, que requieren un voltaje específico en la puerta para comenzar a conducir. Esta distinción es crucial para su aplicación en diversas áreas de la electrónica, como en la creación de circuitos integrados de alta densidad, incluyendo microprocesadores y memorias.

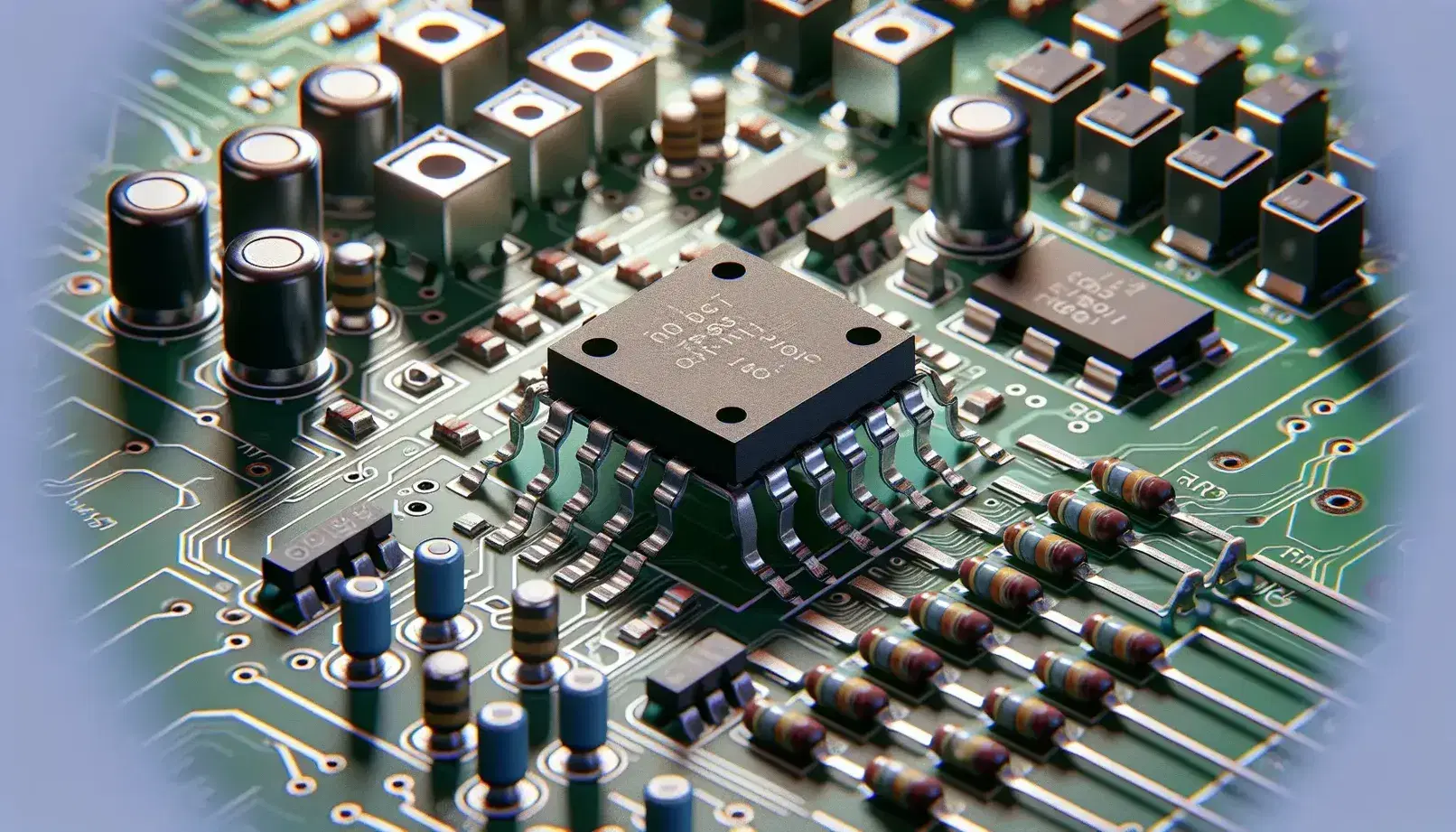

Circuito impreso con transistores MOSFET en filas, chip CMOS cuadrado y componentes como resistencias y condensadores en superficie verde.

Proceso de Fabricación y Operación de los MOSFET de Acumulación

La fabricación de un MOSFET de acumulación implica un proceso detallado que inicia con un sustrato semiconductor tipo N, sobre el cual se deposita una capa de óxido de silicio. Mediante técnicas de litografía y etching, se definen las regiones de fuente (source) y drenaje (drain) con la adición de impurezas tipo P. Posteriormente, se deposita una capa de óxido más gruesa para la puerta y se realizan aperturas para los contactos metálicos, comúnmente de aluminio. En su funcionamiento, la aplicación de un voltaje positivo en la puerta induce un canal de electrones en la interfaz del óxido y el sustrato, permitiendo el paso de corriente entre la fuente y el drenaje. Este mecanismo de control de corriente es esencial para el diseño de circuitos electrónicos eficientes y compactos.

Funcionamiento de los MOSFET de Deplexión

Los MOSFET de deplexión se distinguen por tener un canal de conducción preestablecido entre la fuente y el drenaje. La corriente fluye naturalmente cuando se aplica un voltaje positivo entre estos dos terminales. Al aplicar un voltaje negativo en la puerta, se repelen los electrones del canal, reduciendo su conductividad y, por ende, la corriente de drenaje. Este proceso se denomina deplexión, ya que disminuye la densidad de portadores mayoritarios, que son electrones en un MOSFET tipo N. Los MOSFET de deplexión son útiles en aplicaciones donde se requiere un dispositivo normalmente encendido y que pueda ser apagado mediante la aplicación de un voltaje adecuado.

Características y Aplicaciones de los Circuitos MOSFET

Los MOSFET son componentes clave en la electrónica digital, utilizados en la construcción de puertas lógicas, memorias y otros circuitos integrados. Aunque presentan una velocidad de conmutación menor que los dispositivos bipolares debido a las capacitancias parásitas, su eficiencia en términos de disipación de potencia y su capacidad para integrarse en alta densidad los hacen preferibles para muchas aplicaciones. Los símbolos de los MOSFET varían según el tipo y la representación, pero generalmente incluyen una línea para el canal, con una línea discontinua para los de acumulación y una línea continua para los de deplexión. En algunos casos, el terminal del sustrato (bulk) se omite en los diagramas, asumiendo que está conectado internamente o a un potencial de referencia común.

Implementación de Puertas Lógicas con MOSFET

Las puertas lógicas basadas en tecnología MOSFET se fundamentan en el principio de inversión de carga no lineal. Los inversores MOSFET pueden ser adaptados para funcionar como puertas lógicas NOR o NAND al conectar múltiples transistores en configuraciones paralelas o en serie, respectivamente. En la tecnología NMOS, los niveles lógicos se definen por 0 V para el estado lógico bajo y Vdd (voltaje de alimentación) para el estado lógico alto. En el diseño de circuitos integrados, las puertas NAND son a menudo preferidas sobre las NOR debido a su menor consumo de potencia y mayor eficiencia energética, lo cual es un factor crítico en la optimización de dispositivos electrónicos.

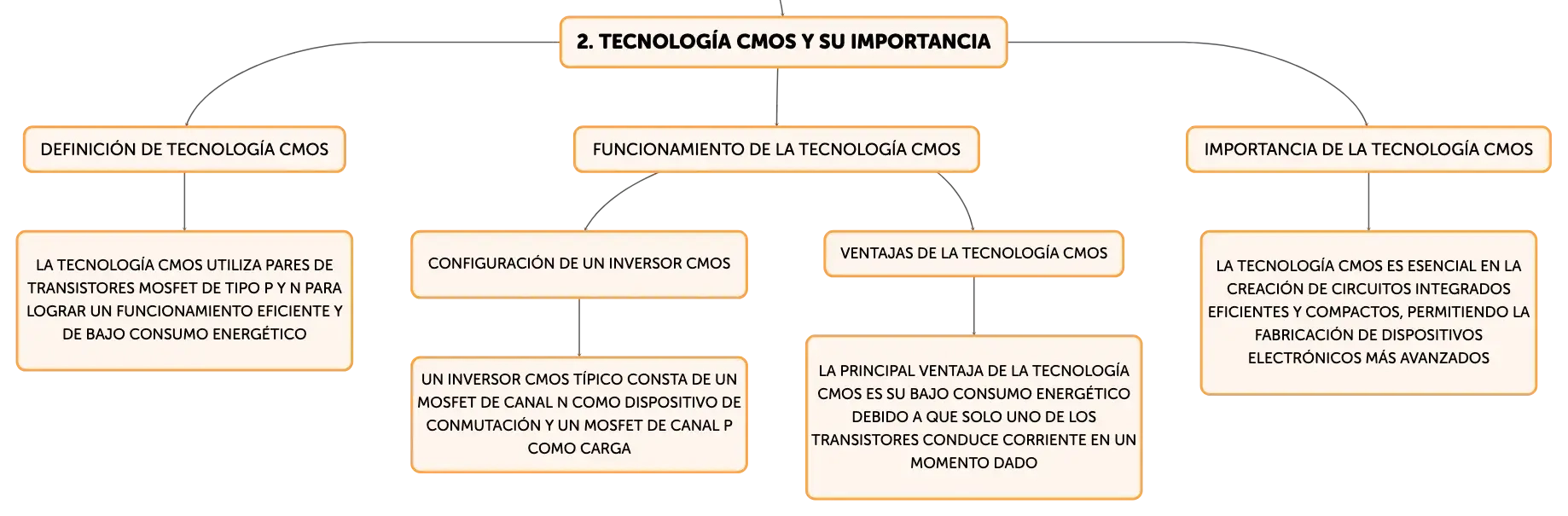

La Tecnología CMOS y su Importancia

La tecnología CMOS, que significa Semiconductor Complementario de Metal-Óxido, es una arquitectura que utiliza pares de transistores MOSFET de tipo P y N para lograr un funcionamiento eficiente y de bajo consumo energético. Un inversor CMOS típico consta de un MOSFET de canal N como dispositivo de conmutación y un MOSFET de canal P como carga. Esta configuración permite la creación de puertas lógicas NOR y NAND altamente eficientes, con transistores NMOS y PMOS dispuestos en configuraciones complementarias. La ventaja principal de la tecnología CMOS radica en su consumo energético reducido, ya que solo uno de los transistores conduce corriente en un momento dado, minimizando así la disipación de potencia y permitiendo la fabricación de dispositivos electrónicos más compactos y eficientes.
