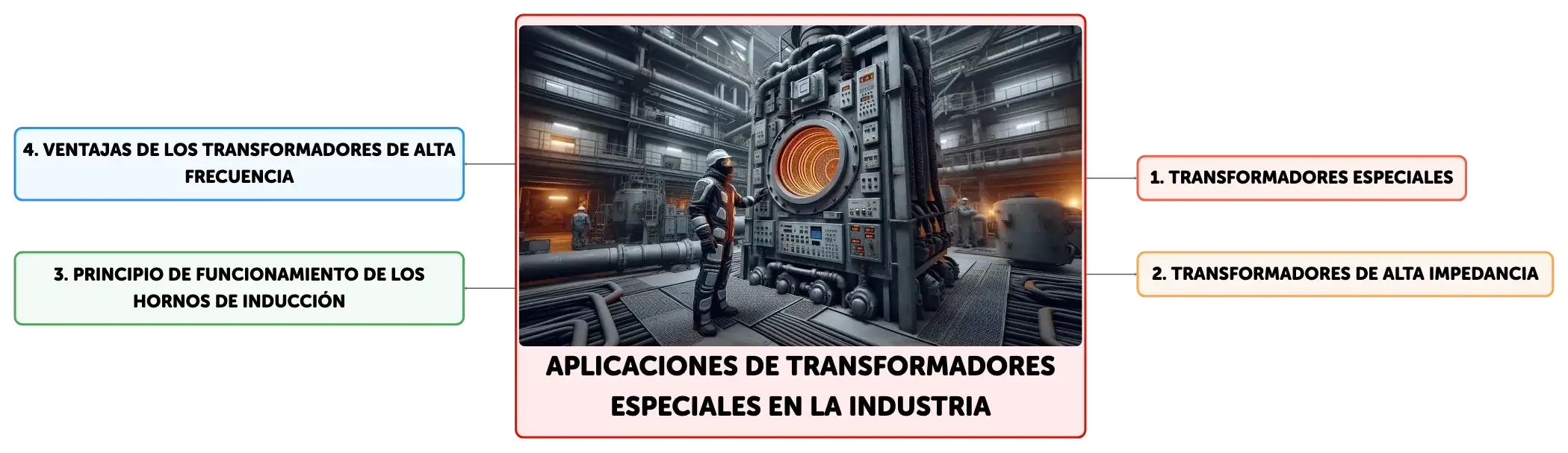

Aplicaciones de Transformadores Especiales en la Industria

Aplicaciones de Transformadores Especiales en la Industria

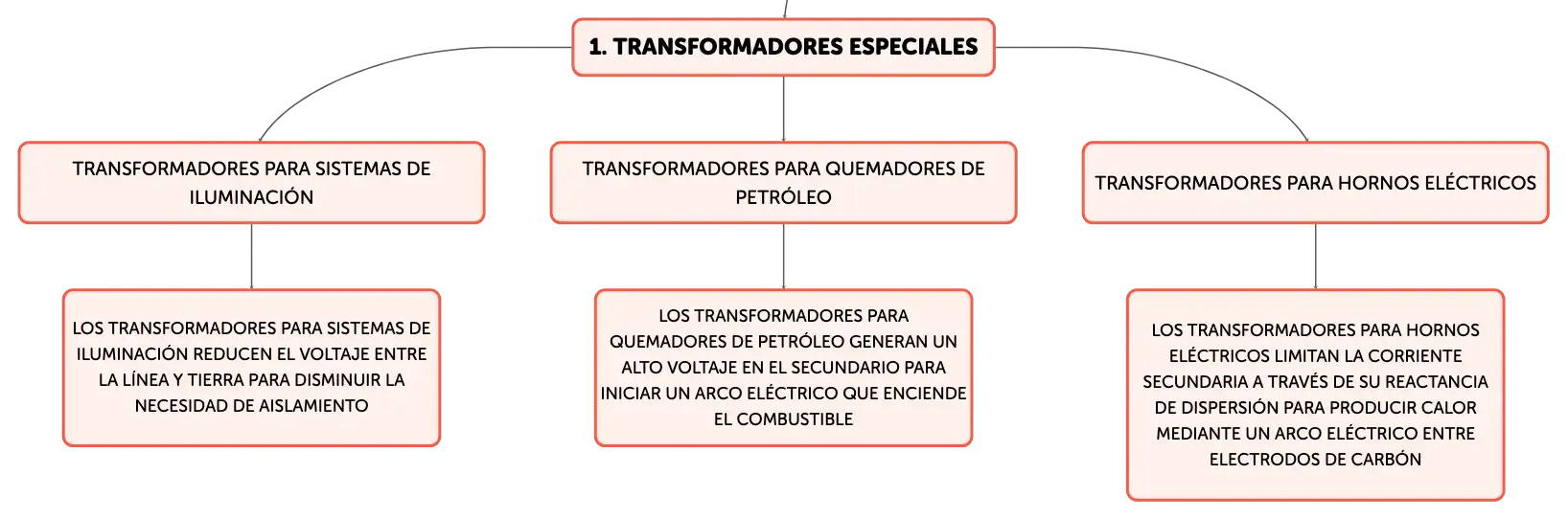

Los transformadores especiales son dispositivos eléctricos adaptados para cumplir con requerimientos específicos en diversas industrias. Por ejemplo, los transformadores utilizados en sistemas de iluminación como los anuncios de neón y las lámparas fluorescentes, cuentan con un devanado secundario aterrizado para disminuir el voltaje entre la línea y tierra, reduciendo así la necesidad de aislamiento. En el caso de los transformadores para quemadores de petróleo, estos generan un alto voltaje en el secundario para iniciar un arco eléctrico que enciende el combustible. Para los hornos eléctricos, se emplea un arco eléctrico entre electrodos de carbón para producir calor, utilizando un transformador que limita la corriente secundaria a través de su reactancia de dispersión. Los transformadores de soldadura por arco también presentan una alta reactancia de dispersión para estabilizar el arco de soldadura, ofreciendo un voltaje de circuito abierto elevado para iniciar el arco y un voltaje secundario más bajo para mantenerlo.

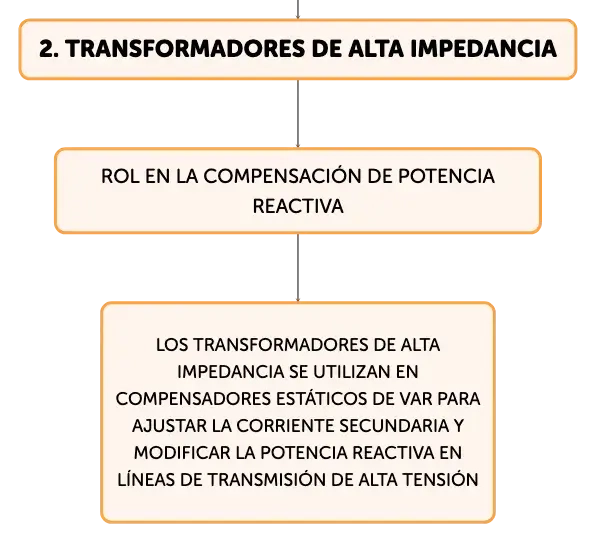

Transformadores de Alta Impedancia y su Rol en la Compensación de Potencia Reactiva

Los transformadores de alta impedancia, como los empleados en compensadores estáticos de var (SVC), presentan un acoplamiento débil entre sus devanados primario y secundario, lo que resulta en un flujo de dispersión significativo. Estos transformadores se instalan en líneas de transmisión de alta tensión y, a través de un controlador electrónico, ajustan la corriente secundaria para modificar la potencia reactiva inyectada o absorbida por el sistema. Este ajuste es crucial para mantener la calidad y la estabilidad de la energía en la red eléctrica, optimizando así la eficiencia de las redes de transmisión.

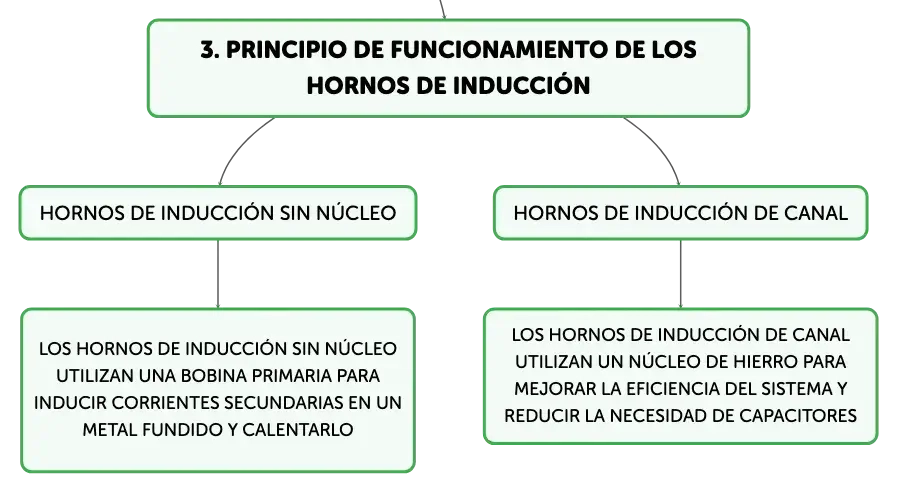

Principio de Funcionamiento de los Hornos de Inducción

Los hornos de inducción operan bajo el principio de transformador para fundir metales y mantenerlos en estado líquido. En los hornos de inducción sin núcleo, una bobina primaria circunda un crisol que contiene el metal fundido, el cual actúa como un secundario en cortocircuito, induciendo corrientes secundarias que calientan el metal. Estos hornos suelen tener un factor de potencia bajo, por lo que se requiere de capacitores para proporcionar la potencia reactiva necesaria. En contraste, los hornos de inducción de canal cuentan con un núcleo de hierro que confina el flujo magnético y mejora la eficiencia del sistema, disminuyendo la necesidad de capacitores debido a la alta permeabilidad del núcleo.

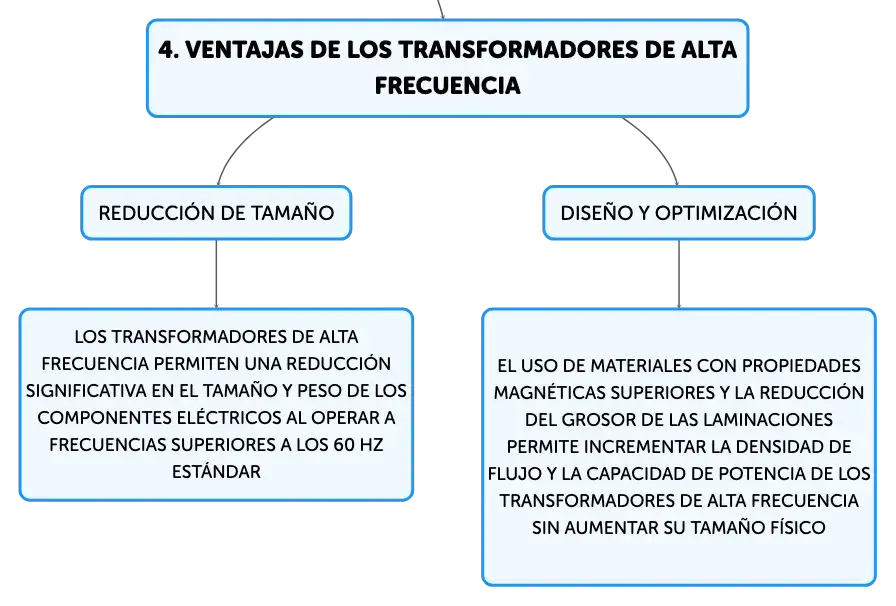

Ventajas de los Transformadores de Alta Frecuencia en la Reducción de Tamaño

Los transformadores de alta frecuencia son esenciales en aplicaciones donde se requiere minimizar el tamaño y peso, como en la industria aeroespacial o en fuentes de alimentación electrónicas. Al operar a frecuencias superiores a los 60 Hz estándar, como los 400 Hz utilizados en aviones o hasta 50 kHz en dispositivos electrónicos, se consigue una reducción significativa en el tamaño de los transformadores, inductores y capacitores. Esto se debe a que al incrementar la frecuencia, se puede mantener la misma densidad de flujo magnético con un menor número de espiras en los devanados, resultando en componentes más compactos y eficientes.

Diseño y Optimización de Transformadores para Alta Frecuencia

Para optimizar transformadores para su uso en alta frecuencia, es crucial ajustar la densidad de flujo magnético y el número de vueltas en los devanados para controlar las pérdidas en el núcleo y evitar el sobrecalentamiento. Mediante el uso de materiales con propiedades magnéticas superiores, como el acero al silicio, y la reducción del grosor de las laminaciones, se puede incrementar la densidad de flujo y, por consiguiente, la capacidad de potencia del transformador sin aumentar su tamaño físico. Esto permite que los transformadores de alta frecuencia sean más pequeños, económicos y ligeros que los de baja frecuencia, manteniendo o mejorando su eficiencia y la relación de transformación deseada.
