El Dibujo Técnico

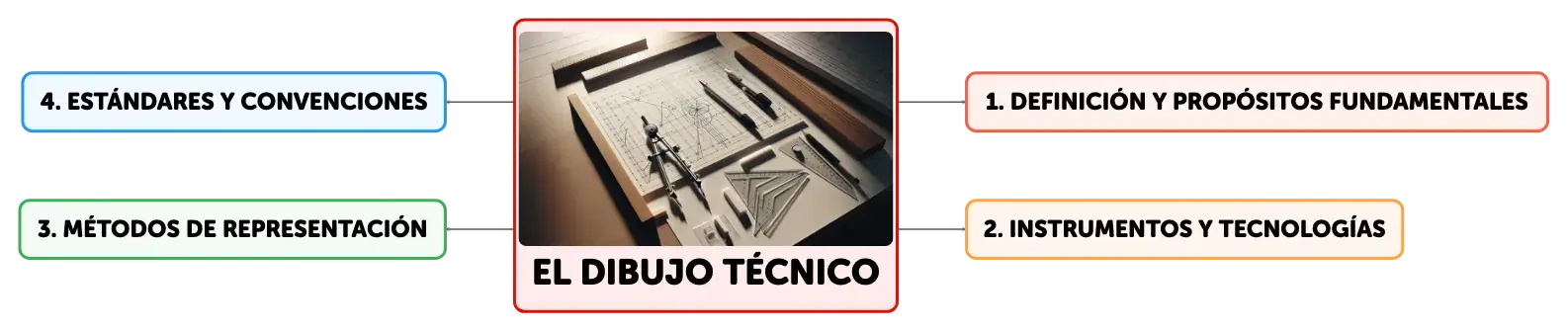

El dibujo técnico es esencial en la representación precisa de objetos 3D en medios 2D, utilizado en ingeniería y arquitectura. Incluye métodos como proyecciones ortogonales y perspectiva cónica, y se rige por normas ISO/ASME para estandarizar la comunicación visual en proyectos técnicos. La acotación detallada es crucial para la fabricación y ensamblaje de componentes.

Ver más
Abrir mapa en el editor

1

5

Abrir mapa en el editor

¿Quieres crear mapas a partir de tu material?

Inserta tu material y en pocos segundos tendrás tu Algor Card con mapas, resúmenes, flashcards y quizzes.

Prueba Algor

Aprende con las flashcards de Algor Education

Haz clic en las tarjetas para aprender más sobre el tema

1

Representación de objetos 3D en 2D

Haz clic para comprobar la respuesta

El dibujo técnico permite plasmar objetos tridimensionales en superficies bidimensionales como papel o pantallas.

2

Técnicas clave del dibujo técnico

Haz clic para comprobar la respuesta

Utiliza proyecciones ortogonales y geometría descriptiva para mostrar vistas estandarizadas de objetos.

3

Normativas internacionales en dibujo técnico

Haz clic para comprobar la respuesta

Se adhiere a estándares globales para garantizar interpretación y aplicación uniformes en ingeniería, arquitectura y manufactura.

4

El ______ técnico se puede realizar con herramientas como lápices, reglas T y ______.

Haz clic para comprobar la respuesta

dibujo escuadras

5

Los programas de ______ asistido por computadora han transformado la manera de trabajar en esta ______.

Haz clic para comprobar la respuesta

diseño disciplina

6

Método de planos acotados

Haz clic para comprobar la respuesta

Utilizado para describir superficies irregulares como terrenos usando curvas de nivel.

7

Método diédrico o sistema de Monge

Haz clic para comprobar la respuesta

Preferido para objetos con formas geométricas regulares, proyecta vistas ortogonales en planos perpendiculares.

8

Método axonométrico vs. perspectiva cónica

Haz clic para comprobar la respuesta

Axonométrico muestra las tres dimensiones simultáneamente; perspectiva cónica emula la visión humana y es más realista.

9

La ______ Internacional de Normalización y la ______ Americana de Ingenieros Mecánicos son entidades clave en la estandarización del dibujo técnico.

Haz clic para comprobar la respuesta

Organización Sociedad

10

Normativas de acotación: ISO 129-1 y ANSI Y14.5

Haz clic para comprobar la respuesta

Establecen representación de dimensiones y tolerancias en dibujos técnicos para claridad e interpretación global.

11

Importancia de la precisión en acotaciones

Haz clic para comprobar la respuesta

Asegura fabricación, ensamblaje y verificación correctos de componentes diseñados.

12

Función de las tolerancias en acotación

Haz clic para comprobar la respuesta

Indican el margen de variación permitido en dimensiones, esencial para la calidad y funcionalidad de piezas.

13

Aprender ______ técnico ayuda a desarrollar habilidades de ______ espacial y ______.

Haz clic para comprobar la respuesta

dibujo visualización precisión

Preguntas y respuestas

Aquí tienes una lista de las preguntas más frecuentes sobre este tema

Contenidos similares

Tecnología

Tipos de Motores y Sus Principales Características

Ver documento

Tecnología

Aplicaciones de Transformadores Especiales en la Industria

Ver documento

Tecnología

Conceptos Fundamentales de la Agroindustria Alimentaria

Ver documento

Tecnología

Introducción al Dibujo Técnico en Educación Secundaria

Ver documento

Definición y Propósitos Fundamentales del Dibujo Técnico

El dibujo técnico es una forma especializada de comunicación visual que se ocupa de la representación precisa de objetos tridimensionales en un medio bidimensional, como el papel o las pantallas de computadora. Su finalidad es proporcionar información exhaustiva y exacta que es crucial para el análisis, diseño, y construcción de estructuras o piezas mecánicas. Basado en principios de geometría descriptiva, el dibujo técnico utiliza técnicas como las proyecciones ortogonales para mostrar las distintas vistas de un objeto de manera estandarizada. Para asegurar una interpretación coherente y universal, se adhiere a normativas y convenciones internacionales que son reconocidas y aplicadas en múltiples disciplinas, incluyendo la ingeniería, la arquitectura y la manufactura.
Mesa de trabajo iluminada con instrumentos de dibujo técnico y plano en proceso, incluyendo compás metálico, triángulos, lápiz mecánico y escuadra de madera.

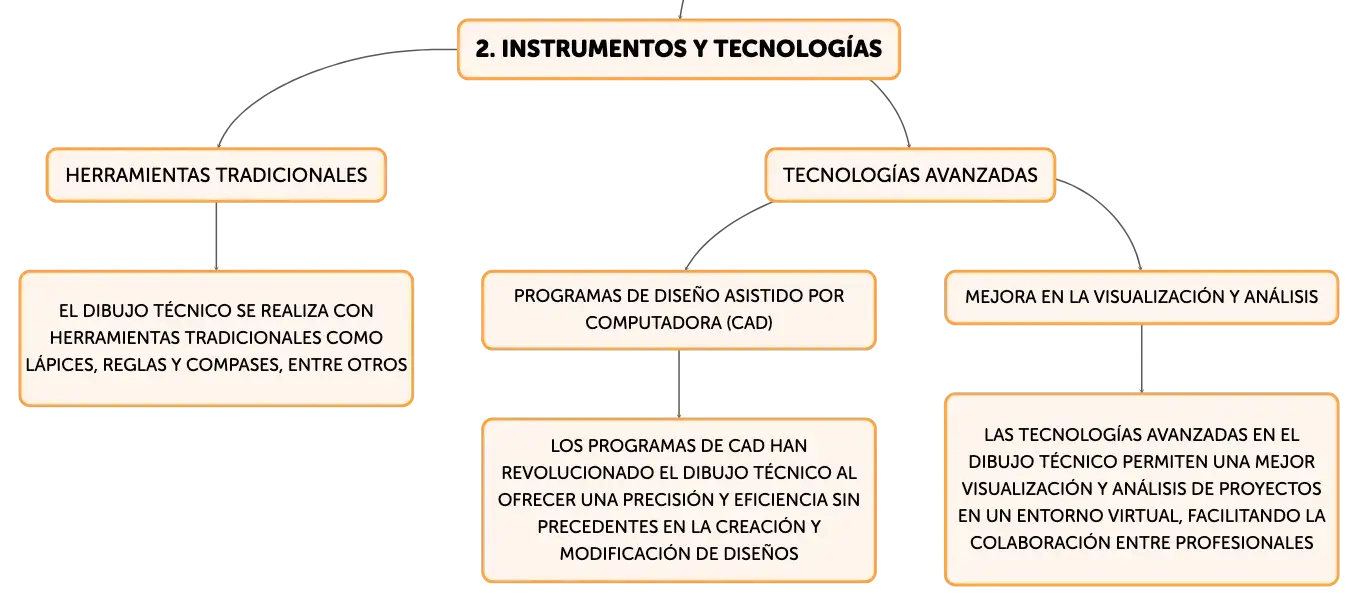

Instrumentos y Tecnologías en el Dibujo Técnico

El dibujo técnico se realiza con una variedad de herramientas que van desde las tradicionales, como lápices de diferentes durezas, reglas T, escuadras, compases y plantillas, hasta las tecnologías avanzadas de hoy en día. Los programas de diseño asistido por computadora (CAD) han revolucionado esta disciplina, ofreciendo una precisión y eficiencia sin precedentes. Estas aplicaciones informáticas no solo agilizan la creación y modificación de los diseños, sino que también mejoran la capacidad de visualización y análisis de los proyectos en un entorno virtual, facilitando la colaboración y el intercambio de información entre profesionales.

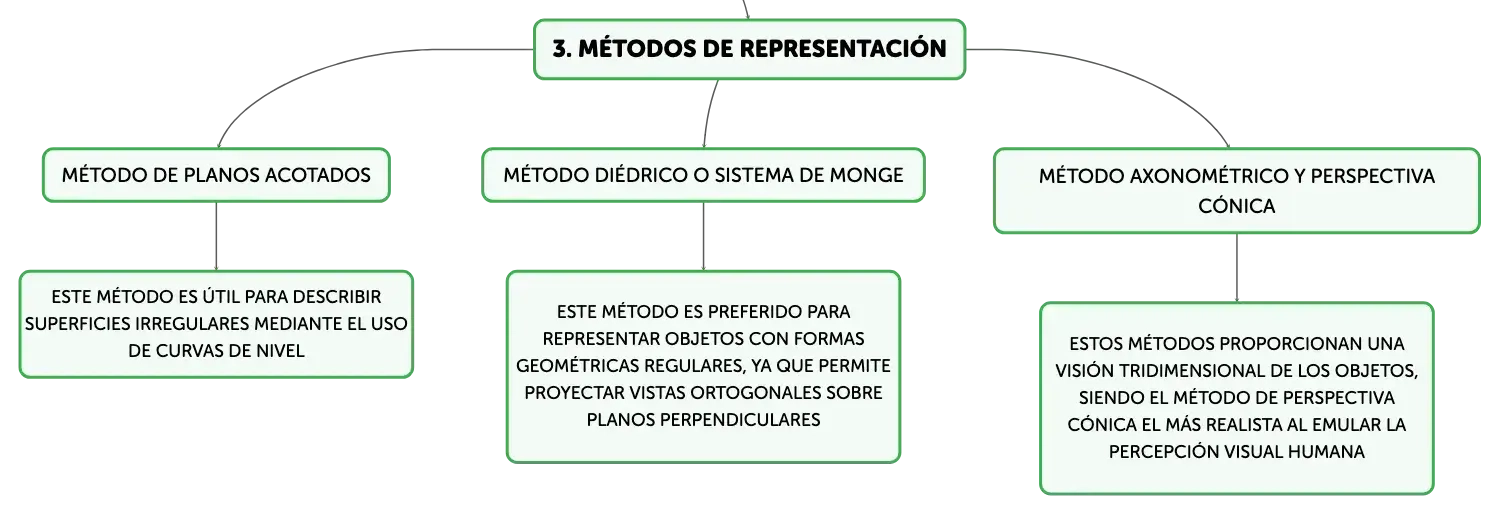

Métodos de Representación en el Dibujo Técnico

En el dibujo técnico, los métodos de representación son cruciales para traducir la tridimensionalidad de los objetos al plano bidimensional del dibujo. Existen diversos métodos, cada uno con sus propias ventajas y aplicaciones. El método de planos acotados es útil para describir superficies irregulares, como terrenos, mediante el uso de curvas de nivel. El método diédrico, también conocido como sistema de Monge, es preferido para la representación de objetos con formas geométricas regulares, ya que permite proyectar vistas ortogonales sobre planos perpendiculares. El método axonométrico proporciona una visión simultánea de las tres dimensiones de un objeto, mientras que la perspectiva cónica o central busca emular la percepción visual humana, ofreciendo una representación más realista. La selección del método más adecuado depende de la naturaleza del objeto a representar y del propósito específico de la representación gráfica.

Estándares y Convenciones en el Dibujo Técnico

Las normas y convenciones internacionales en el dibujo técnico son vitales para la estandarización y la comprensión uniforme de los planos a nivel mundial. Estas directrices cubren aspectos como los formatos de papel, los grosores de línea, la disposición de las vistas y la simbología específica. Organizaciones como la Organización Internacional de Normalización (ISO) y la Sociedad Americana de Ingenieros Mecánicos (ASME) juegan un papel importante en el establecimiento y la actualización de estas normativas. Aunque existen variaciones regionales, la mayoría de los países adoptan las normas de la ISO y la ASME para facilitar la colaboración internacional y la interoperabilidad en proyectos de ingeniería y arquitectura.

Principios de Acotación en el Dibujo Técnico

La acotación es un componente esencial del dibujo técnico que consiste en la anotación precisa de dimensiones y tolerancias en los planos. Normativas como la ISO 129-1 y la ANSI Y14.5 establecen cómo deben representarse las dimensiones, tolerancias geométricas y otros detalles técnicos. Estas normas garantizan que los dibujos técnicos sean claros y puedan ser interpretados de manera inequívoca por profesionales de cualquier parte del mundo. La exactitud en la acotación es crucial para asegurar la correcta fabricación, ensamblaje y verificación de los componentes diseñados.

Valor Educativo del Dibujo Técnico

El dibujo técnico posee un significativo valor educativo, ya que fomenta el desarrollo de habilidades de visualización espacial, precisión y meticulosidad. Es una disciplina clave en áreas como la ingeniería, la arquitectura y el diseño industrial, donde la habilidad para comunicar ideas técnicas complejas mediante representaciones gráficas es imprescindible. La enseñanza y el dominio de las normas y métodos de representación del dibujo técnico son fundamentales para la formación académica y profesional de los estudiantes que aspiran a convertirse en expertos en estas áreas.
