Clasificación de los Componentes Electrónicos: Activos y Pasivos

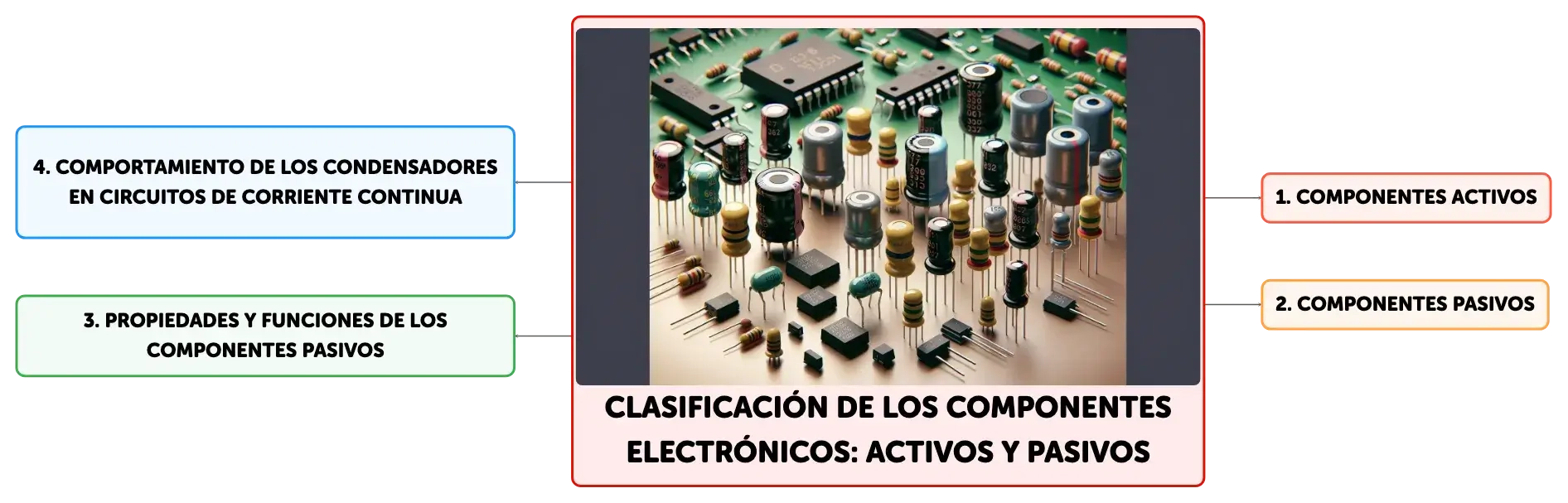

Mapa conceptual
La clasificación de componentes electrónicos en activos y pasivos es fundamental en la electrónica. Los activos, como transistores y circuitos integrados, inyectan energía, mientras que los pasivos, incluyendo resistencias y condensadores, la almacenan o transfieren. Entender su comportamiento y cómo se configuran en circuitos es clave para el diseño electrónico.
Resumen
Esquema
Clasificación de los Componentes Electrónicos: Activos y Pasivos
En el ámbito de la electrónica, los componentes se dividen en dos grupos esenciales: activos y pasivos. Los componentes activos son aquellos capaces de inyectar energía al circuito y controlar el flujo de corriente, siendo los transistores, los circuitos integrados y los tubos de vacío ejemplos destacados. Los componentes pasivos, en cambio, no generan energía propia y se limitan a operaciones como resistir, almacenar o transferir energía sin amplificación. Resistencias, condensadores, bobinas e inductores son componentes pasivos típicos. Ambos tipos de componentes son cruciales para el diseño y funcionamiento de circuitos electrónicos, y su operación depende de la aplicación de una fuente de energía externa.Propiedades y Funciones de los Componentes Pasivos
Los componentes pasivos se distinguen por su respuesta lineal a las señales eléctricas, manteniendo una proporción constante entre la corriente y la tensión, como lo establece la ley de Ohm para las resistencias. En circuitos de corriente continua (DC), las resistencias disipan energía en forma de calor, mientras que los inductores y transformadores operan en base a campos magnéticos y presentan reactancia inductiva en corriente alterna (AC). Los condensadores, por otro lado, se comportan como circuitos abiertos en DC y almacenan energía en campos eléctricos, ofreciendo reactancia capacitiva en AC y provocando un desfase entre la corriente y la tensión.Comportamiento de los Condensadores en Circuitos de Corriente Continua
Los condensadores son componentes pasivos diseñados para almacenar energía en un campo eléctrico creado entre dos placas conductoras separadas por un dieléctrico. Al aplicar una tensión de DC, los condensadores se cargan hasta que la diferencia de potencial entre las placas iguala la fuente de tensión, momento en el cual la corriente cesa y el condensador actúa como un circuito abierto. Durante la carga, la corriente varía con el tiempo hasta detenerse, y en la descarga, la energía almacenada se libera al circuito. Este comportamiento es crucial para funciones como el filtrado de señales y el almacenamiento temporal de energía.Capacitancia y la Influencia del Material Dieléctrico
La capacitancia es la propiedad que define la capacidad de un condensador para retener carga eléctrica, y depende del área de las placas, la distancia entre ellas y la permitividad del material dieléctrico. Un dieléctrico adecuado incrementa la capacitancia al permitir una mayor acumulación de carga. La unidad de capacitancia es el faradio (F), y se utilizan comúnmente submúltiplos como el microfaradio (μF) y el picofaradio (pF). La fórmula para calcular la capacitancia es C = ε₀εr(A/d), donde ε₀ es la permitividad del vacío, εr la permitividad relativa del dieléctrico, A el área de las placas y d la separación entre ellas.Configuraciones de Condensadores: Serie y Paralelo
Los condensadores pueden conectarse en serie o en paralelo, modificando la capacitancia total del circuito. En una conexión en serie, la carga almacenada es la misma en todos los condensadores y la capacitancia total es inversamente proporcional a la suma de las capacitancias individuales. En paralelo, la tensión en cada condensador es la misma y la capacitancia total es la suma de todas las capacitancias individuales. Estas configuraciones son fundamentales para ajustar la capacitancia total en aplicaciones prácticas y para el diseño de circuitos que requieren valores específicos de capacitancia.Análisis de Circuitos con Elementos Pasivos
El análisis de circuitos que incluyen elementos pasivos es vital para comprender su comportamiento en corriente continua y alterna. Es esencial que los estudiantes se familiaricen con conceptos como reactancia, impedancia y las configuraciones de circuitos en serie, paralelo y mixtos. Además, es importante entender el funcionamiento de dispositivos como transformadores y relés. La experimentación práctica y la simulación por ordenador son herramientas indispensables para observar el comportamiento de estos componentes y aplicar análisis matemáticos a circuitos reales, facilitando una comprensión integral de los fenómenos eléctricos y electrónicos.
Mostrar más

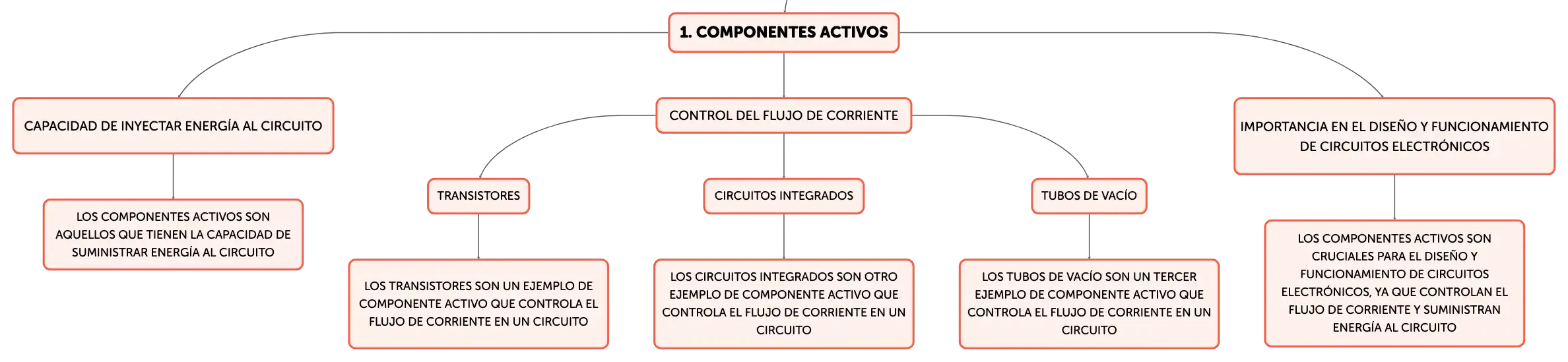

Componentes Activos
Capacidad de inyectar energía al circuito
Los componentes activos son aquellos que tienen la capacidad de suministrar energía al circuito
Control del flujo de corriente
Transistores
Los transistores son un ejemplo de componente activo que controla el flujo de corriente en un circuito
Circuitos integrados
Los circuitos integrados son otro ejemplo de componente activo que controla el flujo de corriente en un circuito
Tubos de vacío
Los tubos de vacío son un tercer ejemplo de componente activo que controla el flujo de corriente en un circuito
Importancia en el diseño y funcionamiento de circuitos electrónicos
Los componentes activos son cruciales para el diseño y funcionamiento de circuitos electrónicos, ya que controlan el flujo de corriente y suministran energía al circuito

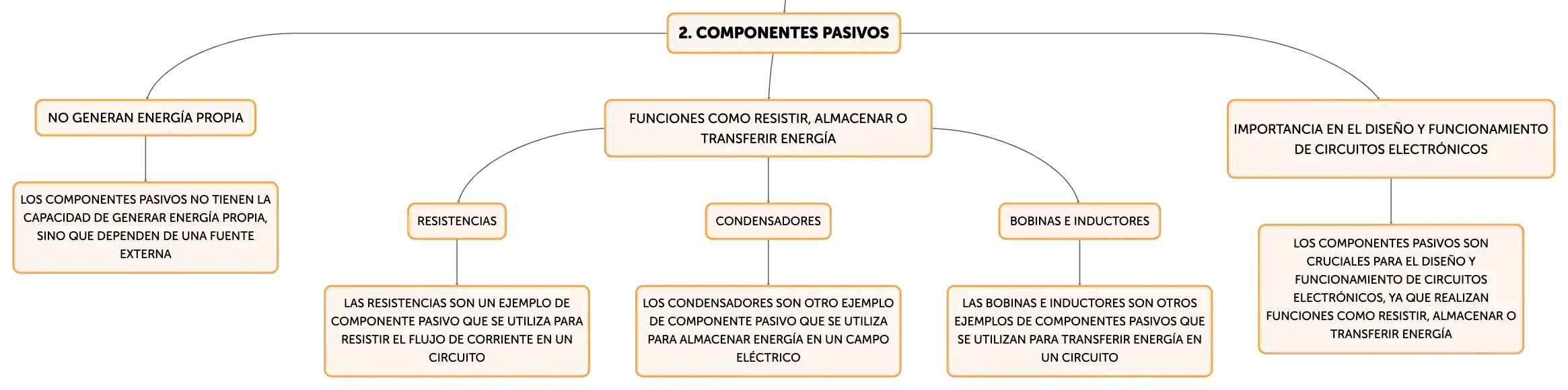

Componentes Pasivos
No generan energía propia
Los componentes pasivos no tienen la capacidad de generar energía propia, sino que dependen de una fuente externa
Funciones como resistir, almacenar o transferir energía
Resistencias
Las resistencias son un ejemplo de componente pasivo que se utiliza para resistir el flujo de corriente en un circuito
Condensadores
Los condensadores son otro ejemplo de componente pasivo que se utiliza para almacenar energía en un campo eléctrico
Bobinas e inductores
Las bobinas e inductores son otros ejemplos de componentes pasivos que se utilizan para transferir energía en un circuito
Importancia en el diseño y funcionamiento de circuitos electrónicos
Los componentes pasivos son cruciales para el diseño y funcionamiento de circuitos electrónicos, ya que realizan funciones como resistir, almacenar o transferir energía

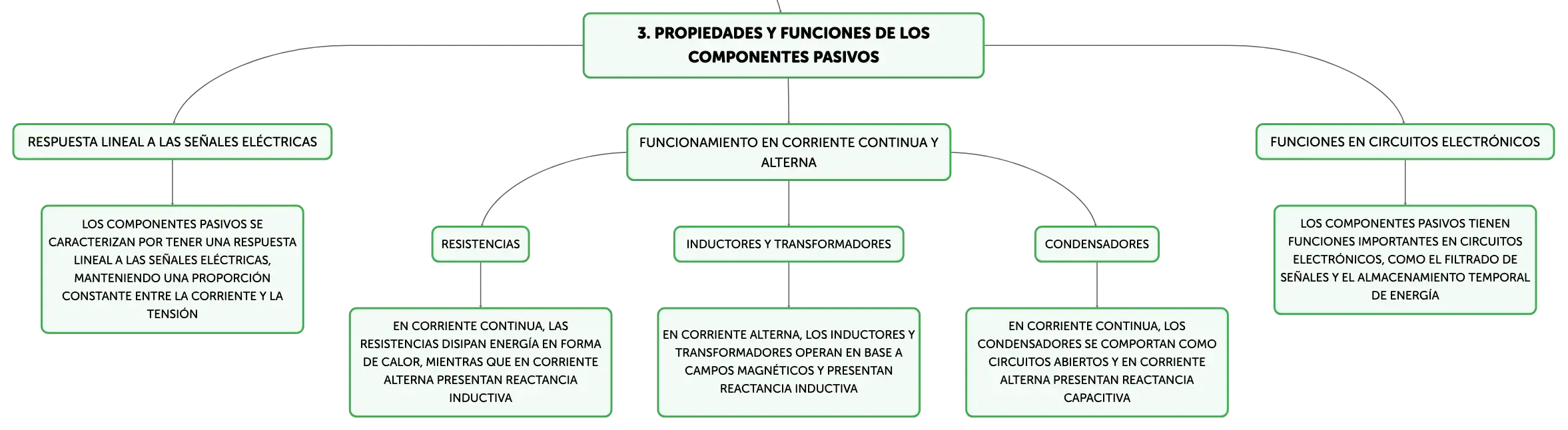

Propiedades y Funciones de los Componentes Pasivos
Respuesta lineal a las señales eléctricas
Los componentes pasivos se caracterizan por tener una respuesta lineal a las señales eléctricas, manteniendo una proporción constante entre la corriente y la tensión
Funcionamiento en corriente continua y alterna
Resistencias
En corriente continua, las resistencias disipan energía en forma de calor, mientras que en corriente alterna presentan reactancia inductiva
Inductores y transformadores
En corriente alterna, los inductores y transformadores operan en base a campos magnéticos y presentan reactancia inductiva
Condensadores
En corriente continua, los condensadores se comportan como circuitos abiertos y en corriente alterna presentan reactancia capacitiva
Funciones en circuitos electrónicos
Los componentes pasivos tienen funciones importantes en circuitos electrónicos, como el filtrado de señales y el almacenamiento temporal de energía

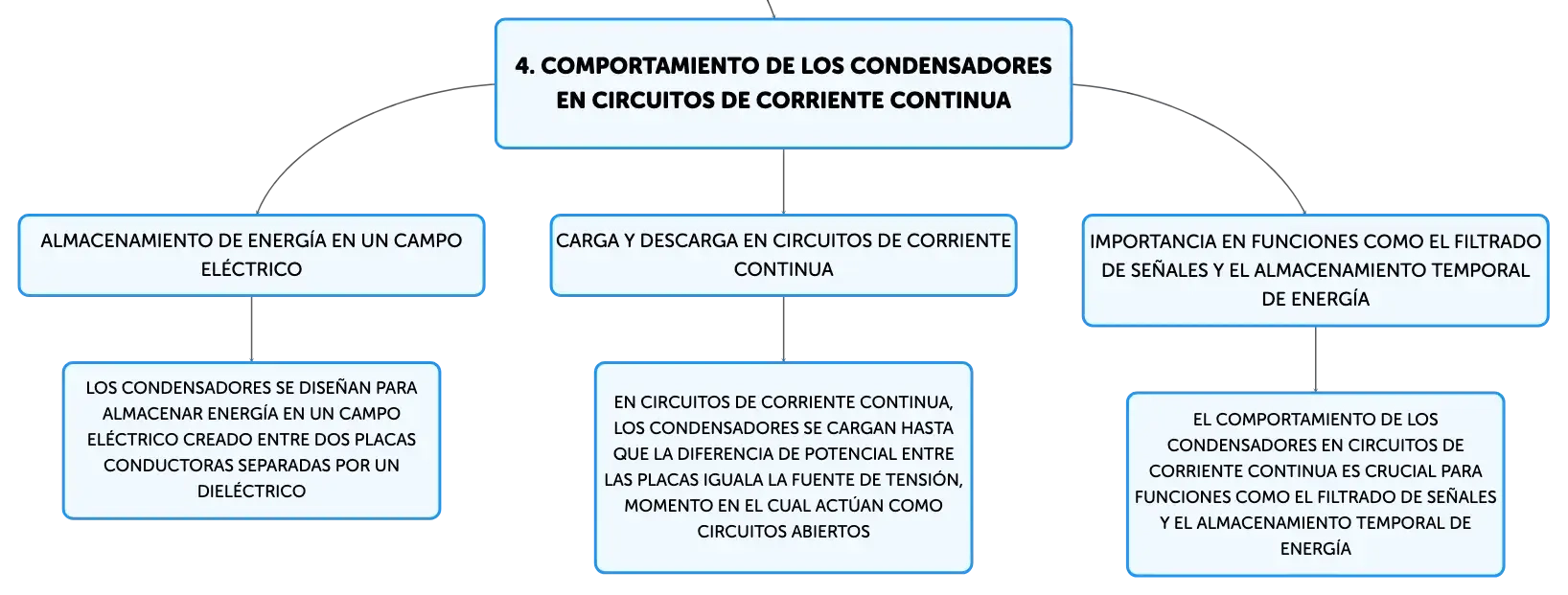

Comportamiento de los Condensadores en Circuitos de Corriente Continua
Almacenamiento de energía en un campo eléctrico
Los condensadores se diseñan para almacenar energía en un campo eléctrico creado entre dos placas conductoras separadas por un dieléctrico
Carga y descarga en circuitos de corriente continua
En circuitos de corriente continua, los condensadores se cargan hasta que la diferencia de potencial entre las placas iguala la fuente de tensión, momento en el cual actúan como circuitos abiertos
Importancia en funciones como el filtrado de señales y el almacenamiento temporal de energía
El comportamiento de los condensadores en circuitos de corriente continua es crucial para funciones como el filtrado de señales y el almacenamiento temporal de energía
