Diseño de bases de datos relacionales

Fundamentos del Diseño de Bases de Datos Relacionales

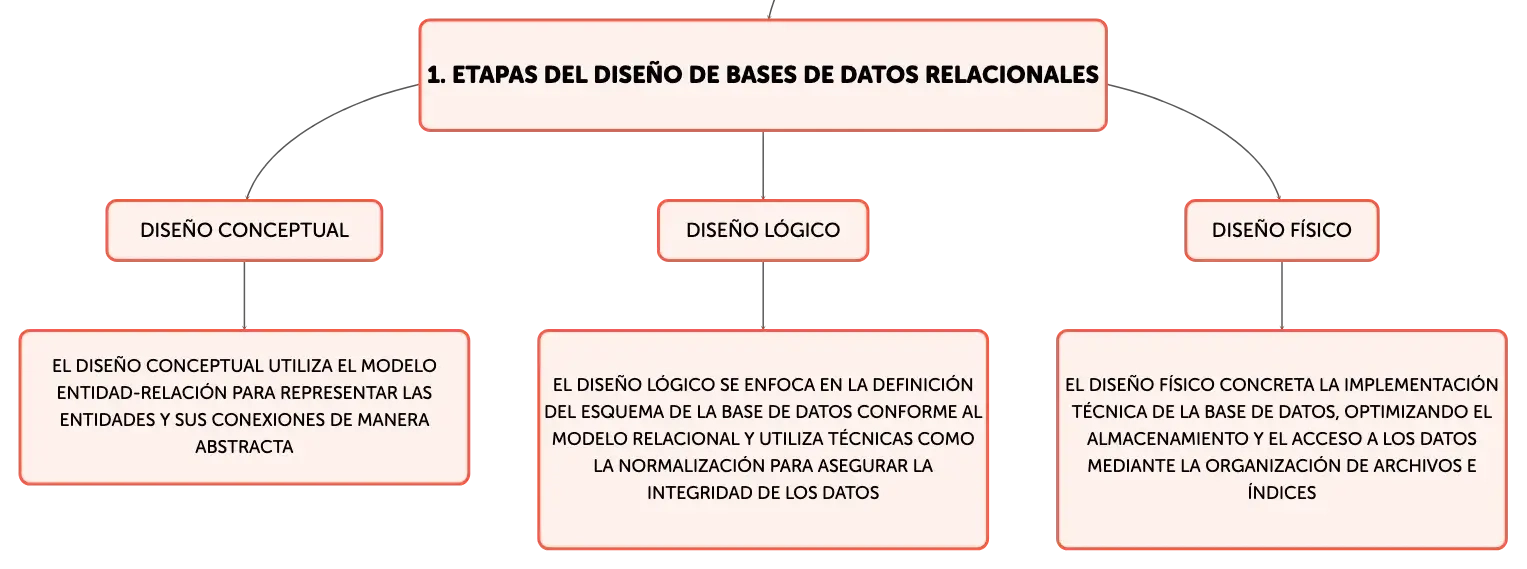

El diseño de bases de datos relacionales es un proceso meticuloso que se organiza en tres etapas clave: diseño conceptual, diseño lógico y diseño físico. El diseño conceptual se sirve del modelo entidad-relación (E-R) para representar las entidades y sus conexiones de manera abstracta, sin atarse a un modelo de datos concreto. Esta fase es crucial para comprender las necesidades de información y establecer una estructura de alto nivel. El diseño lógico sigue al conceptual y se enfoca en la definición del esquema de la base de datos conforme al modelo relacional, que es el más común en los sistemas de gestión de bases de datos (SGBD). Aquí se aplican técnicas como la normalización para asegurar la integridad y evitar redundancias. Finalmente, el diseño físico concreta la implementación técnica, optimizando el almacenamiento y el acceso a los datos mediante la organización de archivos e índices, y considerando las características específicas del SGBD y el hardware utilizado.

Componentes y Restricciones en el Modelo Entidad-Relación

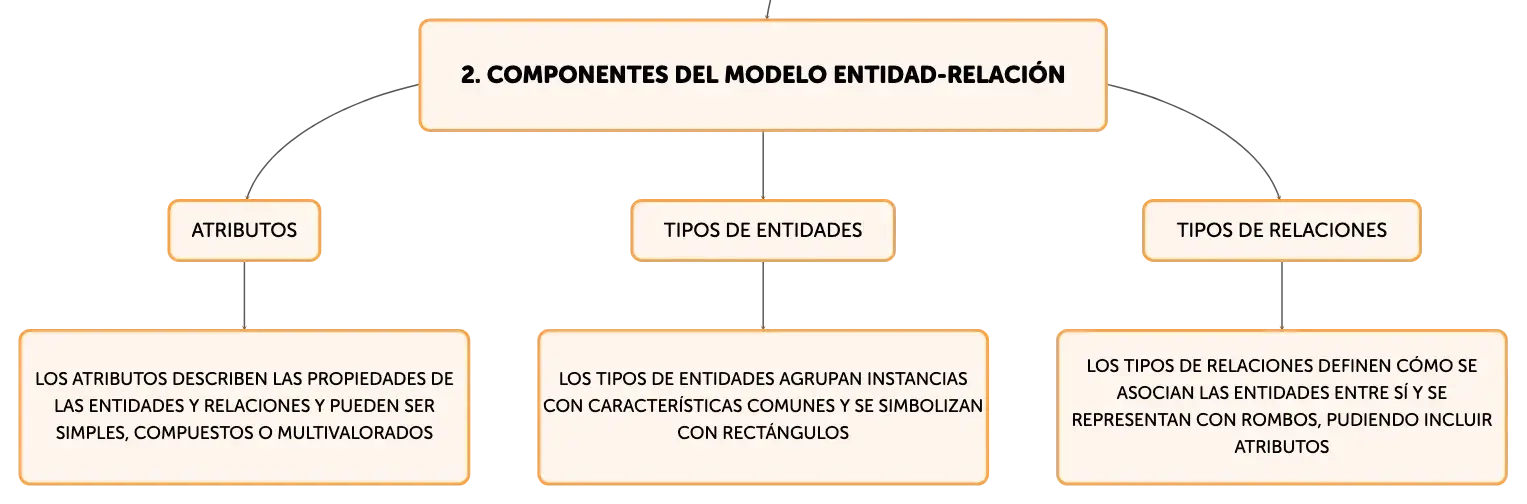

El modelo Entidad-Relación (E-R) es una herramienta fundamental en el diseño conceptual de bases de datos. Sus componentes principales son los atributos, los tipos de entidades y los tipos de relaciones. Los atributos, que describen las propiedades de las entidades y relaciones, pueden ser simples, compuestos o multivalorados, y se representan mediante elipses. Los tipos de entidades, que agrupan instancias con características comunes, se simbolizan con rectángulos. Los tipos de relaciones, que definen cómo se asocian las entidades entre sí, se representan con rombos y pueden incluir atributos. Las restricciones de integridad, como la unicidad de las claves primarias y las reglas de cardinalidad, son esenciales para mantener la coherencia y validez de los datos. Estas restricciones aseguran que las instancias de entidades y relaciones en la base de datos se adhieran a reglas lógicas y de negocio definidas.

El Proceso de Diseño Conceptual y sus Desafíos

El diseño conceptual es una fase iterativa que comienza con un análisis detallado de los requisitos y culmina con la selección del diseño más eficaz y adecuado. Este diseño debe ser capaz de manejar grandes volúmenes de datos de manera eficiente, permitir un desarrollo de aplicaciones sencillo y ofrecer una estructura que se pueda adaptar fácilmente a cambios futuros. La definición de relaciones, como la relación "Supervisa" entre profesores, debe ser precisa para evitar ambigüedades y reflejar correctamente las reglas de negocio. Las restricciones de integridad, como la unicidad de supervisores en el ejemplo dado, deben ser anticipadas y diseñadas para prevenir situaciones que no se alineen con la lógica del modelo de datos.

Transición del Diseño Conceptual al Diseño Lógico

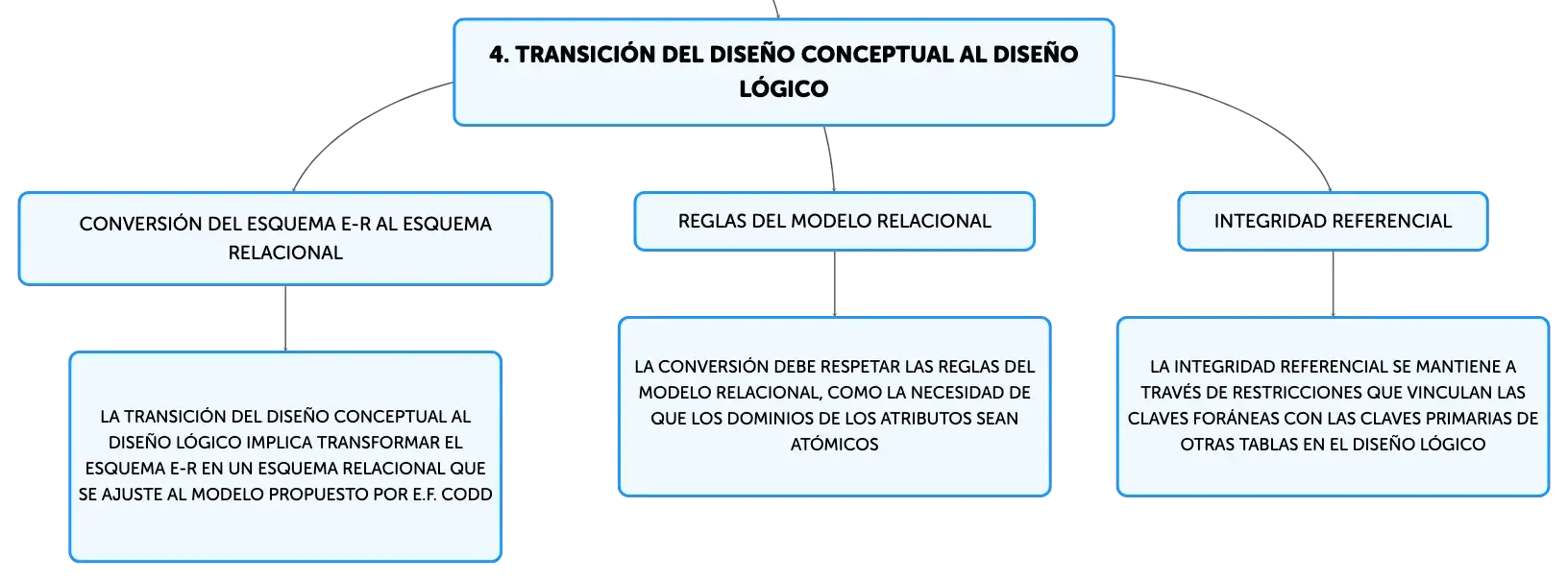

La transición del diseño conceptual al diseño lógico implica transformar el esquema E-R en un esquema relacional, que se ajusta al modelo relacional propuesto por E.F. Codd. En este modelo, las relaciones o tablas son el núcleo y cada una representa un conjunto de datos con una estructura definida por columnas (atributos) y filas (tuplas o registros). La conversión debe respetar las reglas del modelo relacional, como la necesidad de que los dominios de los atributos sean atómicos, es decir, indivisibles, lo que excluye atributos multivalorados o compuestos directamente en las tablas. Las relaciones entre tablas se expresan mediante claves foráneas, y la integridad referencial se mantiene a través de restricciones que vinculan estas claves con las claves primarias de otras tablas.

Consideraciones Finales en el Diseño de Bases de Datos

El diseño de bases de datos es un proceso iterativo que exige precisión y una comprensión exhaustiva de los requisitos del sistema. La eficiencia, la simplicidad y la flexibilidad son aspectos fundamentales que deben ser considerados en cada etapa del diseño para facilitar la escalabilidad y el mantenimiento. La integridad de los datos es primordial y se debe asegurar mediante la implementación de restricciones adecuadas. Tras completar el diseño lógico, se obtiene un esquema relacional que sirve de guía para el diseño físico, donde se toman decisiones críticas sobre la implementación física para optimizar el rendimiento y la administración efectiva de la base de datos.
