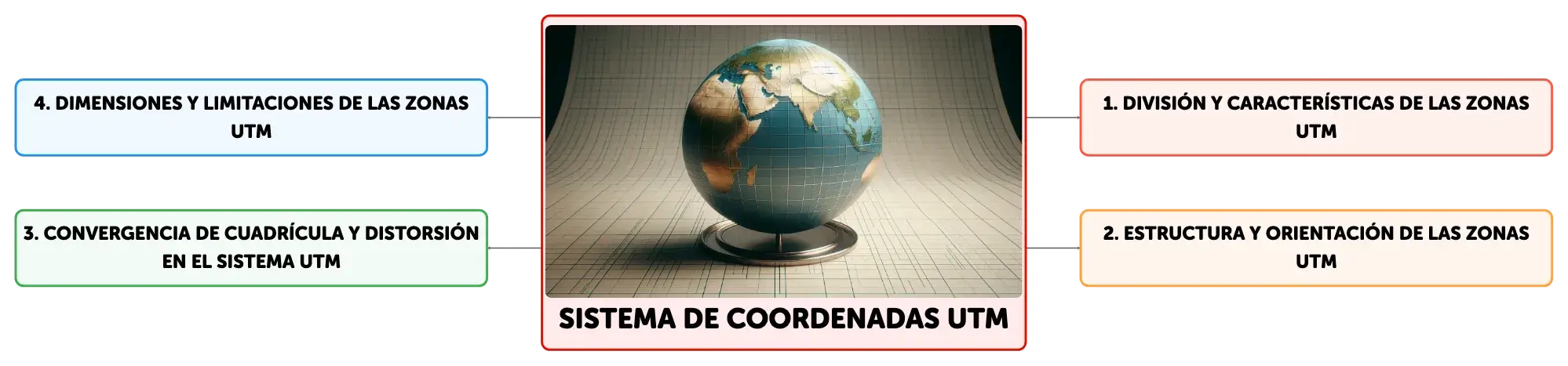

Concept Map
Algorino
Edit available
El sistema de Coordenadas Universales Transversales de Mercator (UTM) divide la Tierra en 60 zonas longitudinales y bandas latitudinales para cartografía y navegación. Cada zona tiene un meridiano central y se extiende desde la latitud 80° S hasta la 84° N. La convergencia de cuadrícula y la distorsión se controlan para mantener la precisión en la representación geográfica, crucial para diversas aplicaciones prácticas.
Summary
Outline
División y Características de las Zonas UTM
El sistema de Coordenadas Universales Transversales de Mercator (UTM) es un método globalmente reconocido para dividir la superficie de la Tierra en secciones manejables para la cartografía y la navegación. Este sistema divide el mundo en 60 zonas longitudinales, cada una abarcando 6° de longitud, numeradas secuencialmente del 1 al 60 desde el meridiano 180° hacia el este. Adicionalmente, cada zona UTM se subdivide en bandas latitudinales designadas con letras de la C a la X, omitiendo las letras I y O para evitar confusiones, y extendiéndose desde la latitud 80° S hasta la latitud 84° N. Las bandas de la C a la M corresponden al hemisferio sur y las de la N a la X al hemisferio norte, con la banda X siendo excepcionalmente más alta, cubriendo 12° de latitud. Por ejemplo, España se encuentra repartida entre las zonas UTM 28 y 31, lo que incluye desde las Islas Canarias hasta las Islas Baleares.Estructura y Orientación de las Zonas UTM
Cada zona UTM está definida por dos meridianos que la limitan y un meridiano central que sirve como referencia para el sistema de coordenadas de esa zona. El meridiano central es crucial, ya que en él se basa el origen de las coordenadas, con un falso Este de 500 km para evitar valores negativos. En el hemisferio norte, el origen se establece a 0 km al Norte, mientras que en el hemisferio sur se sitúa a 10.000 km al Norte. Las zonas UTM cubren hasta las latitudes 84° N y 80° S; más allá de estos límites, se utiliza el sistema de Coordenadas Polares Universales Estereográficas (UPS) para las regiones polares.Convergencia de Cuadrícula y Distorsión en el Sistema UTM
En el sistema UTM, la convergencia de cuadrícula se refiere a la desviación de las líneas de cuadrícula respecto al verdadero norte, excepto en el meridiano central donde coinciden. Esta convergencia varía dependiendo de la posición relativa al meridiano central y se indica en mapas topográficos detallados. Aunque el sistema UTM proyecta la Tierra en un plano, lo que inevitablemente causa distorsión, esta se mantiene por debajo del 0,04% dentro de cada zona, lo que permite una representación bastante precisa de la geografía terrestre para la mayoría de las aplicaciones prácticas.Dimensiones y Limitaciones de las Zonas UTM
La anchura de una zona UTM en el ecuador es de aproximadamente 668 km, disminuyendo progresivamente hacia los polos debido a la convergencia de los meridianos. Para mantener la precisión y evitar la superposición de coordenadas, el sistema UTM limita la expresión de las coordenadas a un máximo de 6 dígitos para el Easting y 7 dígitos para el Northing. Además, se utilizan valores de origen falsos y valores de Easting y Northing ajustados para asegurar que todas las coordenadas sean positivas, facilitando así su uso y comprensión.Interpretación y Uso de Coordenadas UTM
Las coordenadas UTM representan áreas cuadradas cuyo tamaño varía según la resolución de las coordenadas. Un conjunto de coordenadas UTM específicas se refiere a la esquina suroeste de dicho cuadrado. La lectura de las coordenadas se realiza primero para el Easting (de oeste a este) y luego para el Northing (de sur a norte). La precisión de la ubicación aumenta con el uso de más dígitos en las coordenadas. Los dispositivos GPS modernos suelen proporcionar coordenadas con una resolución de hasta un metro cuadrado, utilizando 6 dígitos para el Easting y 7 para el Northing, lo que permite una localización precisa para la mayoría de las aplicaciones.
Show More

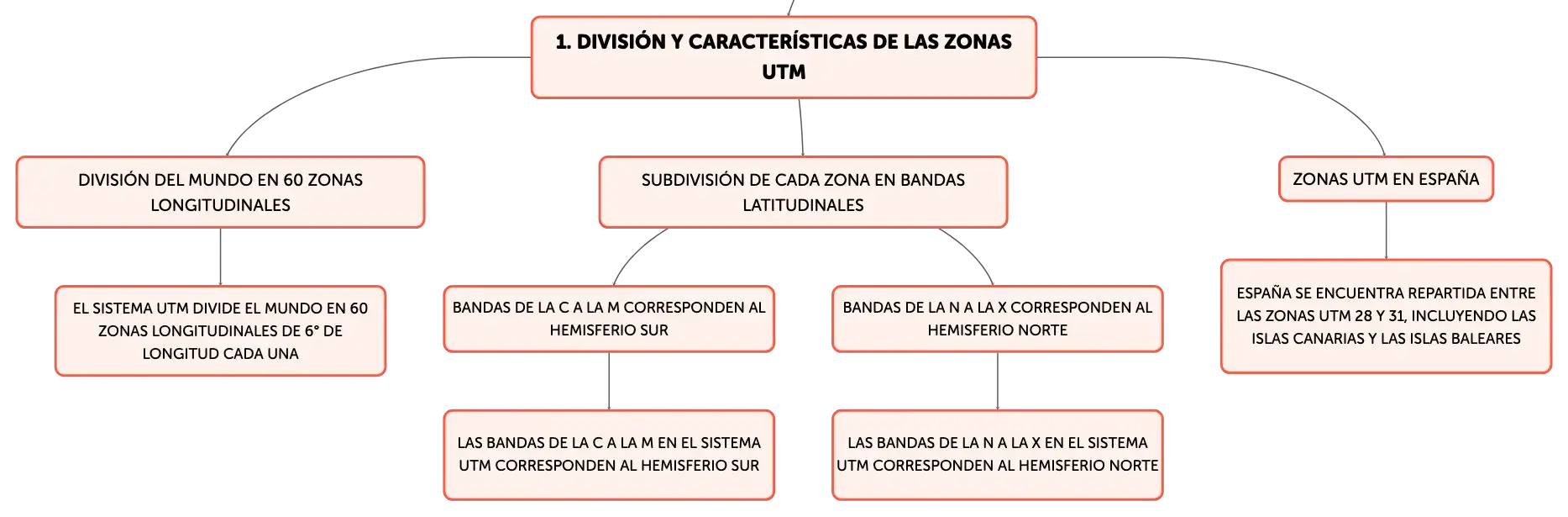

División y Características de las Zonas UTM
División del mundo en 60 zonas longitudinales
El sistema UTM divide el mundo en 60 zonas longitudinales de 6° de longitud cada una
Subdivisión de cada zona en bandas latitudinales
Bandas de la C a la M corresponden al hemisferio sur
Las bandas de la C a la M en el sistema UTM corresponden al hemisferio sur
Bandas de la N a la X corresponden al hemisferio norte
Las bandas de la N a la X en el sistema UTM corresponden al hemisferio norte
Zonas UTM en España
España se encuentra repartida entre las zonas UTM 28 y 31, incluyendo las Islas Canarias y las Islas Baleares

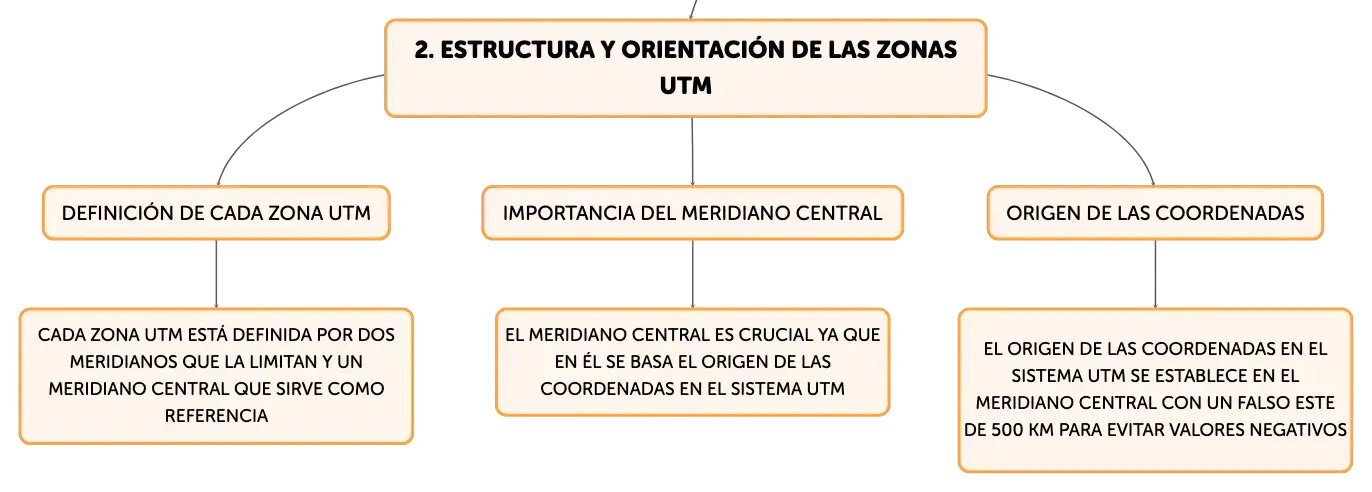

Estructura y Orientación de las Zonas UTM
Definición de cada zona UTM
Cada zona UTM está definida por dos meridianos que la limitan y un meridiano central que sirve como referencia
Importancia del meridiano central
El meridiano central es crucial ya que en él se basa el origen de las coordenadas en el sistema UTM
Origen de las coordenadas
El origen de las coordenadas en el sistema UTM se establece en el meridiano central con un falso Este de 500 km para evitar valores negativos

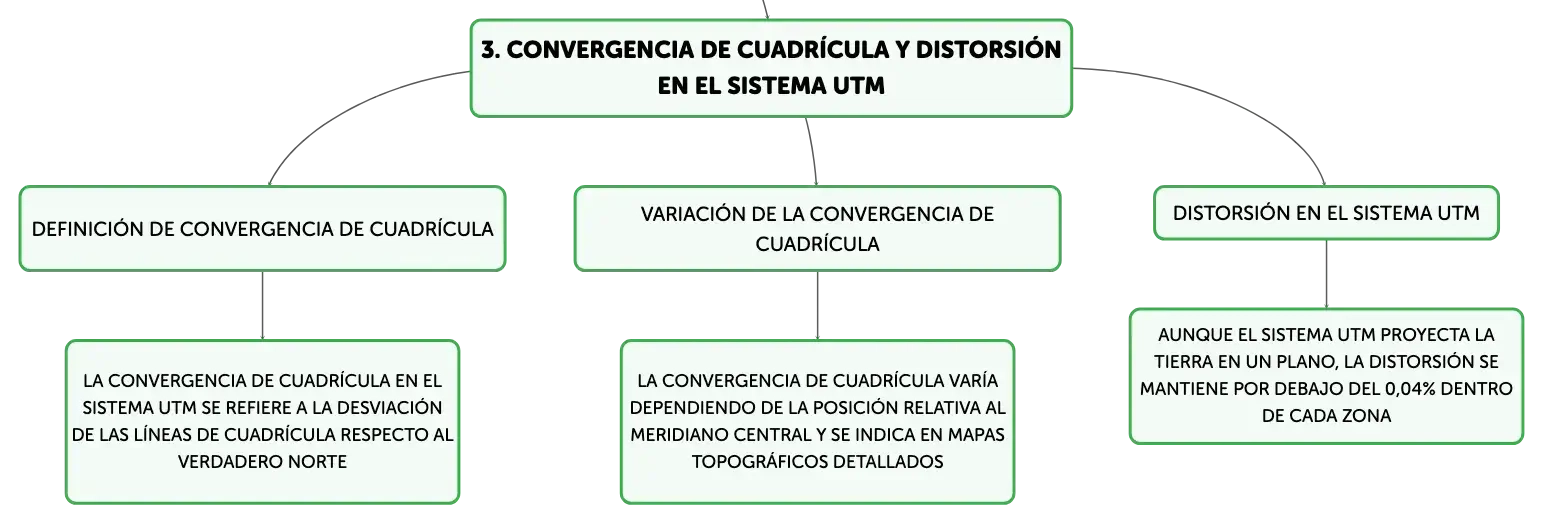

Convergencia de Cuadrícula y Distorsión en el Sistema UTM
Definición de convergencia de cuadrícula
La convergencia de cuadrícula en el sistema UTM se refiere a la desviación de las líneas de cuadrícula respecto al verdadero norte
Variación de la convergencia de cuadrícula
La convergencia de cuadrícula varía dependiendo de la posición relativa al meridiano central y se indica en mapas topográficos detallados
Distorsión en el sistema UTM
Aunque el sistema UTM proyecta la Tierra en un plano, la distorsión se mantiene por debajo del 0,04% dentro de cada zona

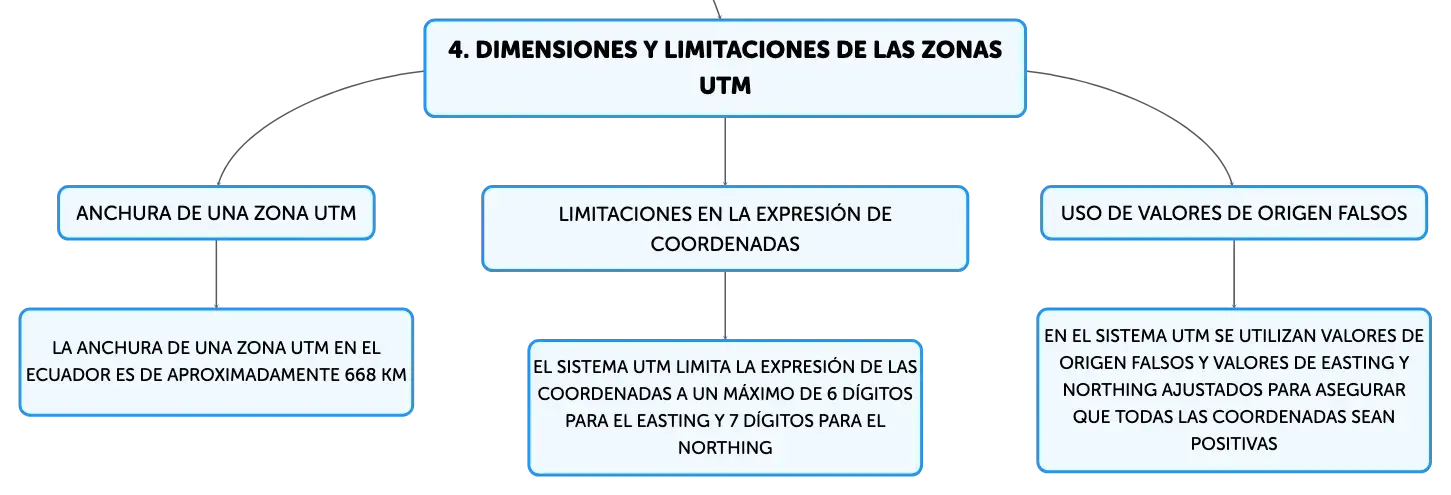

Dimensiones y Limitaciones de las Zonas UTM
Anchura de una zona UTM
La anchura de una zona UTM en el ecuador es de aproximadamente 668 km
Limitaciones en la expresión de coordenadas
El sistema UTM limita la expresión de las coordenadas a un máximo de 6 dígitos para el Easting y 7 dígitos para el Northing
Uso de valores de origen falsos
En el sistema UTM se utilizan valores de origen falsos y valores de Easting y Northing ajustados para asegurar que todas las coordenadas sean positivas
Sistema de Coordenadas UTM
Learn with Algor Education flashcards
Click on each card to learn more about the topic
00
El sistema de ______ ______ ______ de Mercator (UTM) es reconocido mundialmente para dividir la Tierra en secciones para mapas y navegación.
Coordenadas
Universales
Transversales
01
En el sistema UTM, España está distribuida entre las zonas ______ y ______, que incluyen desde las Islas Canarias hasta las Islas Baleares.
28
31
02
Límites de una zona UTM
Definida por dos meridianos y abarca hasta las latitudes 84° N y 80° S.
