Principios Básicos de la Electrocardiografía Vectorial
La electrocardiografía vectorial es un método que interpreta la actividad eléctrica del corazón a través del uso de vectores, que son entidades matemáticas que representan tanto la magnitud como la dirección de la corriente eléctrica originada por la activación de las fibras musculares cardíacas. Aunque la activación cardíaca produce múltiples vectores cambiantes, se puede conceptualizar un vector instantáneo o eje eléctrico instantáneo en un momento específico, que es la resultante de la suma vectorial de todas las fuerzas eléctricas presentes en ese instante. Este enfoque permite simplificar el complejo proceso de despolarización y repolarización cardíaca, facilitando la visualización de la activación del corazón en términos de vectores representativos.El Vector Cardíaco Medio y su Importancia
La activación cardíaca puede ser resumida en un vector único, denominado vector cardíaco medio o eje eléctrico medio del corazón. Este vector es el promedio de todos los vectores instantáneos durante un ciclo cardíaco y simboliza el proceso de activación ventricular como si fuera la activación de una sola fibra muscular. La representación del vector cardíaco medio es crucial en la electrocardiografía clínica, ya que proporciona una perspectiva integral de cómo la actividad eléctrica del corazón se refleja en el electrocardiograma (ECG), y es esencial para el diagnóstico de diversas condiciones cardíacas.Descripción y Funcionamiento del Electrocardiógrafo
El electrocardiógrafo es un aparato médico diseñado para registrar las diferencias de potencial eléctrico generadas por el corazón y detectadas en la superficie corporal. Funciona como un galvanómetro altamente sensible, con un hilo conductor fino y móvil suspendido en un campo magnético y acoplado a un sistema de registro. Los electrodos, colocados en puntos estratégicos del cuerpo, capturan la actividad eléctrica cardíaca, que se traduce en movimientos del hilo conductor y se registra gráficamente como las ondas y complejos característicos del ECG.Las Derivaciones del ECG y su Análisis Vectorial
Un ECG estándar consta de doce derivaciones, que incluyen seis en el plano frontal y seis en el plano horizontal. Las derivaciones bipolares y unipolares registran la actividad eléctrica del corazón desde distintas perspectivas. Las derivaciones bipolares utilizan dos electrodos situados a distancias equivalentes del corazón, mientras que las unipolares emplean un electrodo cercano al corazón y otro como referencia. La interpretación vectorial de estas derivaciones es fundamental para determinar la dirección y magnitud del vector cardíaco medio, lo que a su vez es crucial para el análisis clínico y diagnóstico a partir del ECG.El Triángulo de Einthoven y el Sistema de Coordenadas Cardíacas
El triángulo de Einthoven es un modelo conceptual clave en la electrocardiografía, formado por las derivaciones de las extremidades (I, II y III), que configuran un triángulo equilátero imaginario sobre el plano frontal del cuerpo. Este triángulo permite establecer un sistema de coordenadas cardíacas triaxial, dividiendo el plano en seis segmentos de 60° cada uno. Este sistema facilita la interpretación de la proyección del vector cardíaco medio sobre las derivaciones estándar, proporcionando información valiosa sobre la orientación del eje eléctrico medio y posibles desviaciones patológicas.Relación entre la Proyección Vectorial y la Morfología del ECG
La forma y amplitud de las ondas en un ECG son el resultado de cómo el vector cardíaco medio se proyecta sobre los ejes de las derivaciones estándar. La naturaleza de la proyección determina si la deflexión registrada será positiva, negativa o bifásica. Por ejemplo, si el vector medio se alinea con el eje de una derivación y apunta hacia el electrodo positivo, se observará una deflexión positiva de máxima amplitud. Este análisis vectorial es la base tanto de la electrocardiografía inductiva, que deduce las morfologías de las ondas a partir del vector, como de la deductiva, que infiere la orientación del vector a partir de las morfologías presentes en el ECG.Guía Práctica para la Interpretación Electrocardiográfica
Existen reglas prácticas para la interpretación del ECG que permiten correlacionar la información vectorial con las oscilaciones electrocardiográficas. Un vector perpendicular al eje de una derivación producirá una deflexión mínima o una onda bifásica, mientras que un vector paralelo generará la máxima deflexión posible, ya sea positiva o negativa. Estas reglas son fundamentales para la interpretación clínica del ECG y para determinar la orientación del eje eléctrico del corazón en el plano frontal, lo cual requiere la correlación de al menos dos derivaciones para una localización precisa del eje.
Mostrar más

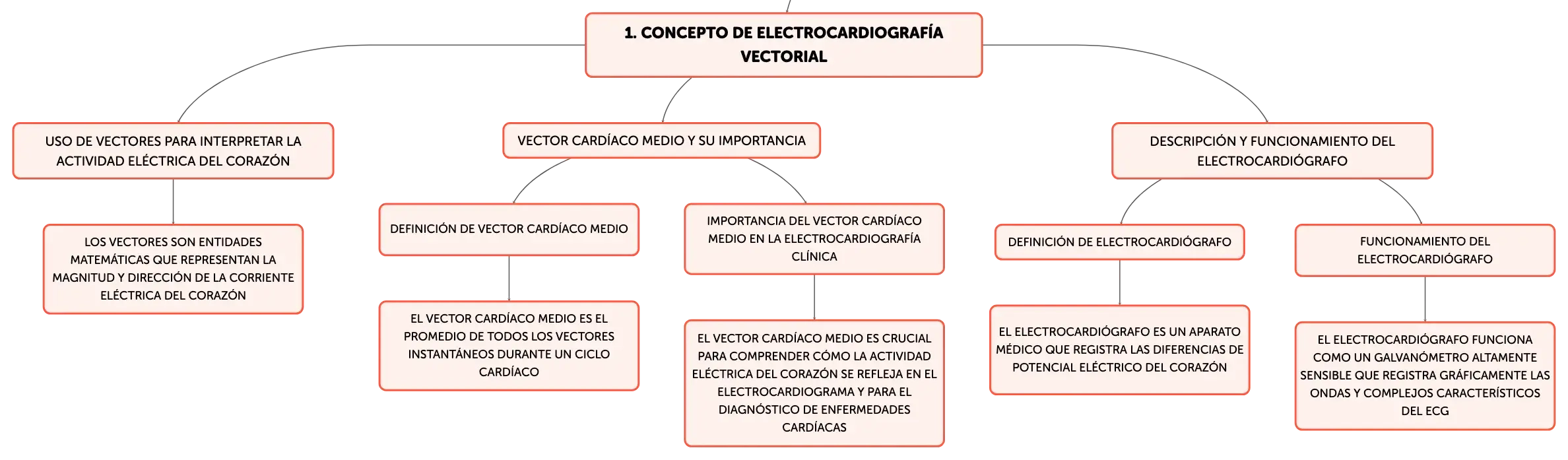

Concepto de electrocardiografía vectorial
Uso de vectores para interpretar la actividad eléctrica del corazón
Los vectores son entidades matemáticas que representan la magnitud y dirección de la corriente eléctrica del corazón
Vector cardíaco medio y su importancia
Definición de vector cardíaco medio
El vector cardíaco medio es el promedio de todos los vectores instantáneos durante un ciclo cardíaco
Importancia del vector cardíaco medio en la electrocardiografía clínica
El vector cardíaco medio es crucial para comprender cómo la actividad eléctrica del corazón se refleja en el electrocardiograma y para el diagnóstico de enfermedades cardíacas
Descripción y funcionamiento del electrocardiógrafo
Definición de electrocardiógrafo
El electrocardiógrafo es un aparato médico que registra las diferencias de potencial eléctrico del corazón
Funcionamiento del electrocardiógrafo
El electrocardiógrafo funciona como un galvanómetro altamente sensible que registra gráficamente las ondas y complejos característicos del ECG

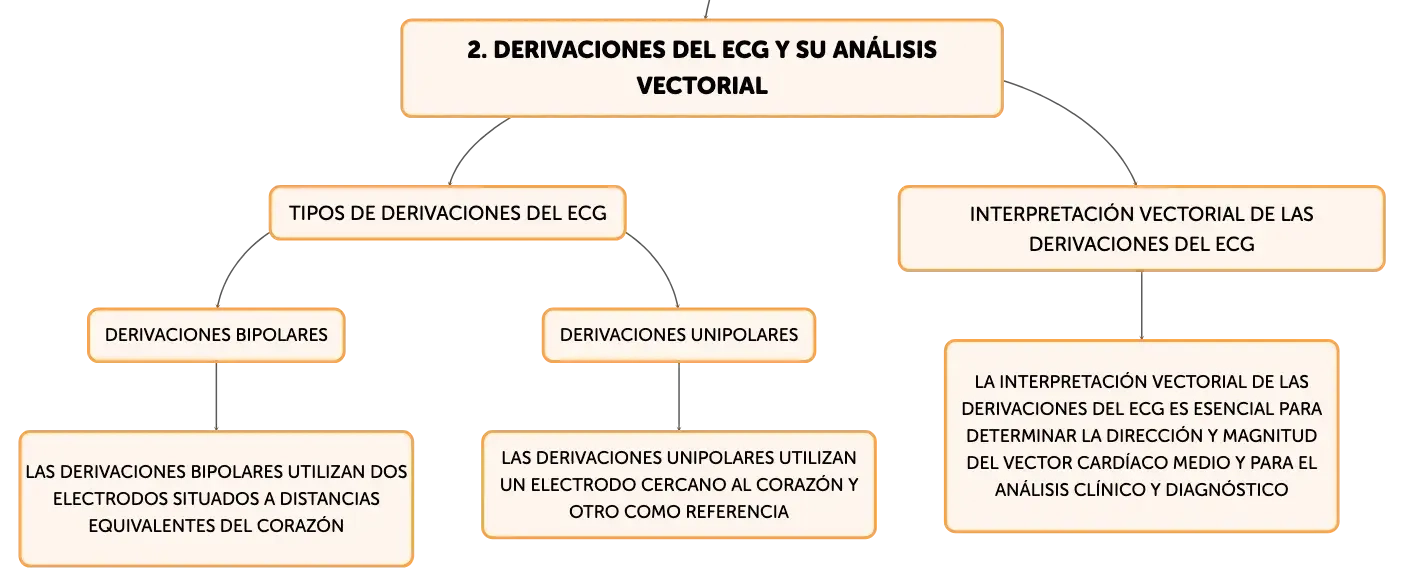

Derivaciones del ECG y su análisis vectorial
Tipos de derivaciones del ECG
Derivaciones bipolares
Las derivaciones bipolares utilizan dos electrodos situados a distancias equivalentes del corazón
Derivaciones unipolares
Las derivaciones unipolares utilizan un electrodo cercano al corazón y otro como referencia
Interpretación vectorial de las derivaciones del ECG
La interpretación vectorial de las derivaciones del ECG es esencial para determinar la dirección y magnitud del vector cardíaco medio y para el análisis clínico y diagnóstico

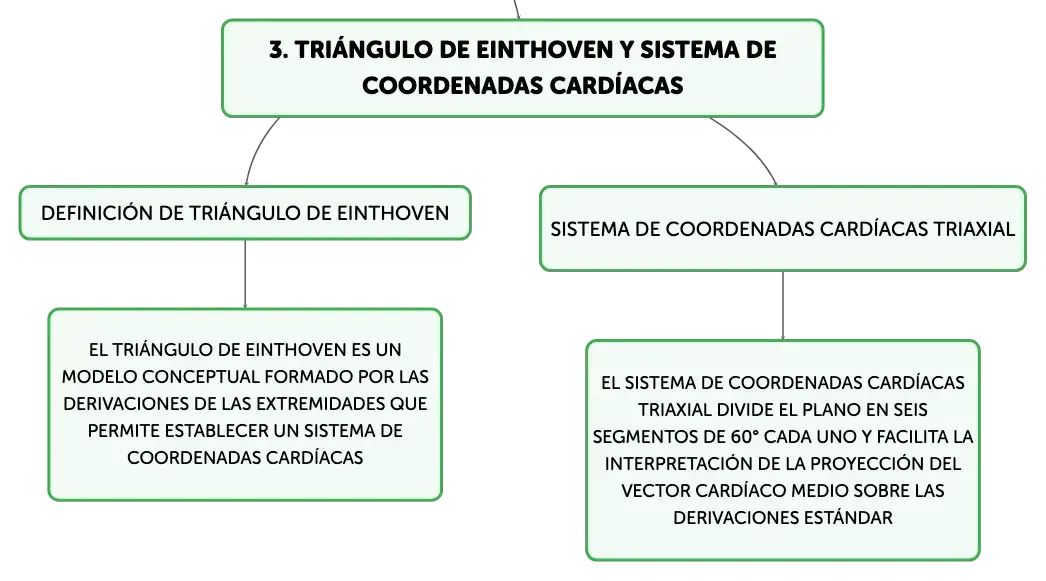

Triángulo de Einthoven y sistema de coordenadas cardíacas
Definición de triángulo de Einthoven
El triángulo de Einthoven es un modelo conceptual formado por las derivaciones de las extremidades que permite establecer un sistema de coordenadas cardíacas
Sistema de coordenadas cardíacas triaxial
El sistema de coordenadas cardíacas triaxial divide el plano en seis segmentos de 60° cada uno y facilita la interpretación de la proyección del vector cardíaco medio sobre las derivaciones estándar

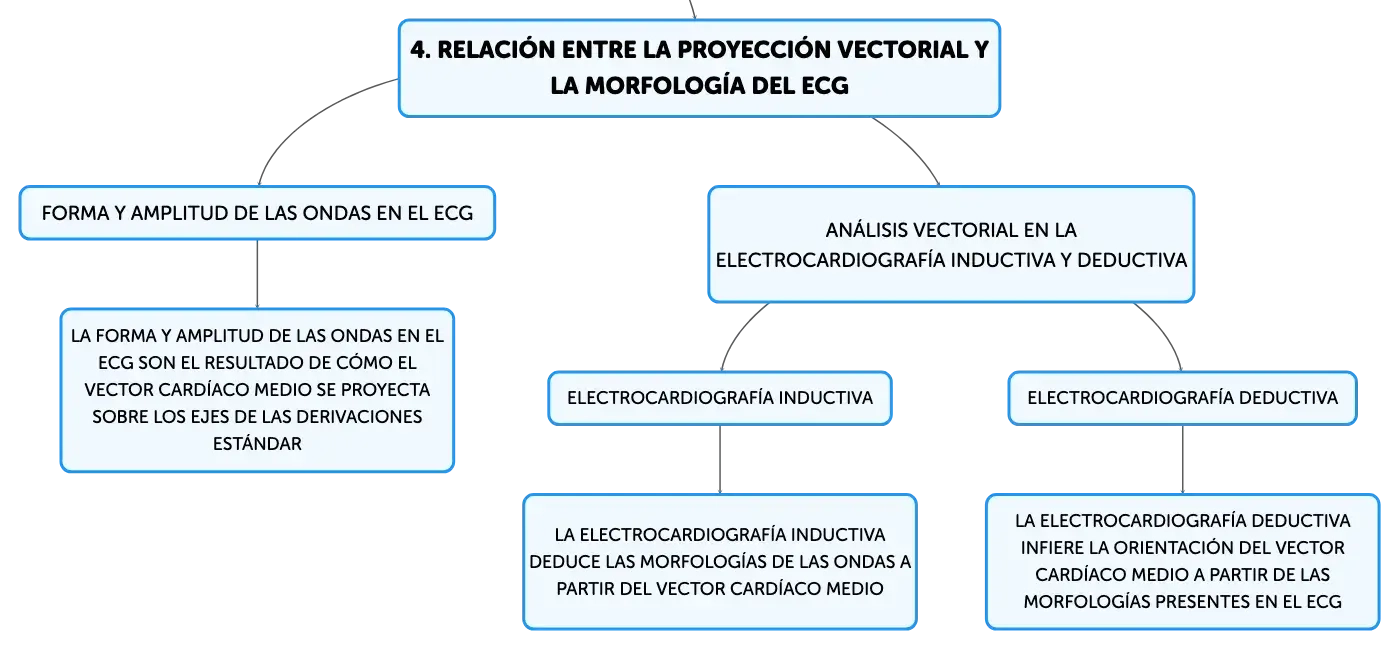

Relación entre la proyección vectorial y la morfología del ECG
Forma y amplitud de las ondas en el ECG
La forma y amplitud de las ondas en el ECG son el resultado de cómo el vector cardíaco medio se proyecta sobre los ejes de las derivaciones estándar
Análisis vectorial en la electrocardiografía inductiva y deductiva
Electrocardiografía inductiva
La electrocardiografía inductiva deduce las morfologías de las ondas a partir del vector cardíaco medio
Electrocardiografía deductiva
La electrocardiografía deductiva infiere la orientación del vector cardíaco medio a partir de las morfologías presentes en el ECG

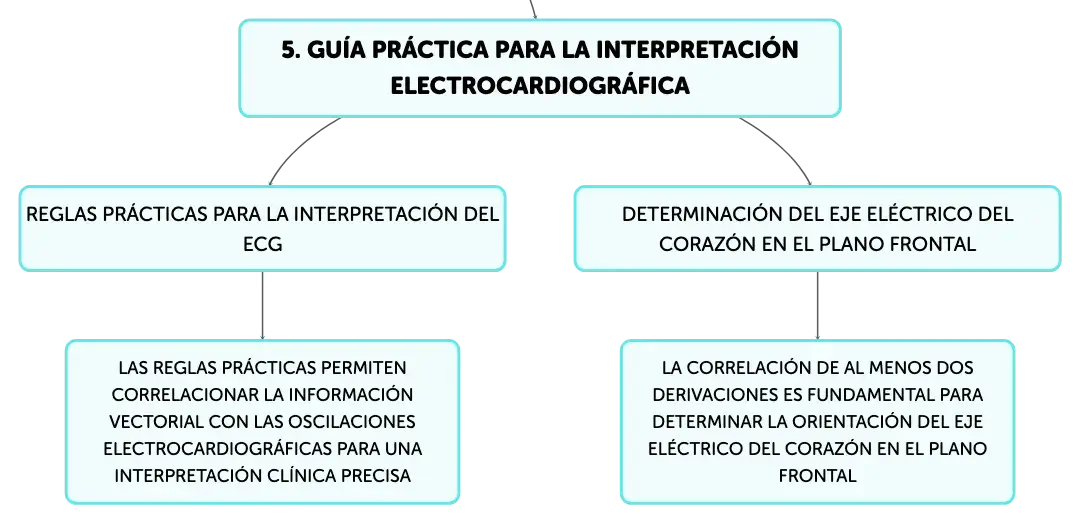

Guía práctica para la interpretación electrocardiográfica
