Importancia de los Diagramas de Flujo en la Administración Pública
Los diagramas de flujo son herramientas cruciales en la administración pública, aplicables a entidades centralizadas, descentralizadas, autónomas y gobiernos locales. Su finalidad es ofrecer una representación visual clara de los procesos y procedimientos, lo que facilita su entendimiento y mejora. Estos diagramas son especialmente útiles para identificar ineficiencias, como cuellos de botella y redundancias, y para definir con precisión las responsabilidades y los puntos críticos de decisión. Además, son instrumentos valiosos para la formación de personal y para asegurar la continuidad operativa ante la ausencia de empleados clave. La elaboración de un diagrama de flujo contribuye significativamente al análisis y optimización de los procesos institucionales.Metodología para la Creación de Diagramas de Flujo
El desarrollo de un diagrama de flujo sigue una metodología estructurada. Se inicia con la formación de un equipo de trabajo compuesto por los individuos que gestionan los procedimientos a documentar. Se define el propósito del diagrama y se identifica la audiencia objetivo, lo que determina el nivel de detalle requerido. Se establecen los límites del proceso, marcando el inicio y el final, y se detallan los pasos en orden cronológico. Es esencial reconocer los puntos de decisión y plantearlos como preguntas binarias. Tras la secuenciación de los pasos, se verifica la coherencia del procedimiento y se procede a la representación gráfica, utilizando símbolos estandarizados y manteniendo la secuencia lógica de las actividades.Principios de Diseño para Diagramas de Flujo Claros y Funcionales
Para que un diagrama de flujo sea efectivo, debe seguir principios de diseño que aseguren su legibilidad y funcionalidad. El encabezado debe contener información esencial como el nombre de la entidad, el título del diagrama, la descripción del proceso, el área responsable, la fecha de creación y los datos de los analistas y documentos de referencia. La estructura debe ser intuitiva, con líneas que fluyan vertical u horizontalmente, evitando cruces confusos. Los símbolos utilizados deben tener una entrada y una salida, salvo los de inicio y fin, y los de decisión deben ofrecer salidas múltiples. Cada paso debe asignarse a un responsable y cada flecha debe indicar el flujo de información o materiales. Las descripciones deben ser breves y claras, empleando verbos en tercera persona del singular y evitando jerga técnica que pueda resultar ambigua.Tipos de Diagramas de Flujo y Sus Aplicaciones
Existen diversos tipos de diagramas de flujo, cada uno adecuado para propósitos específicos. El diagrama de flujo vertical es ideal para describir procedimientos detalladamente y para la capacitación de personal. El diagrama de flujo horizontal resalta las responsabilidades de los distintos actores en un proceso. El diagrama de flujo de bloques simplifica la representación de los pasos de un proceso. La selección del tipo de diagrama depende de la complejidad del proceso y del público destinatario. Cada estilo de diagrama tiene ventajas particulares y puede ser más conveniente para ciertos contextos, mejorando la comprensión y la gestión de los procesos.Simbología Estándar en Diagramas de Flujo
La simbología estandarizada es esencial para la interpretación y el análisis efectivo de los diagramas de flujo. Organizaciones como la American Society of Mechanical Engineers (ASME), el American National Standards Institute (ANSI), la International Organization for Standardization (ISO) y el Deutsches Institut für Normung (DIN) han establecido conjuntos de símbolos normalizados. Estos símbolos son diseñados para ser universalmente entendidos y su uso consistente previene malentendidos. Aunque puede haber variaciones en la simbología entre diferentes instituciones, la adopción de estándares reconocidos internacionalmente facilita la comunicación y comprensión entre usuarios y organizaciones diversas.
Mostrar más

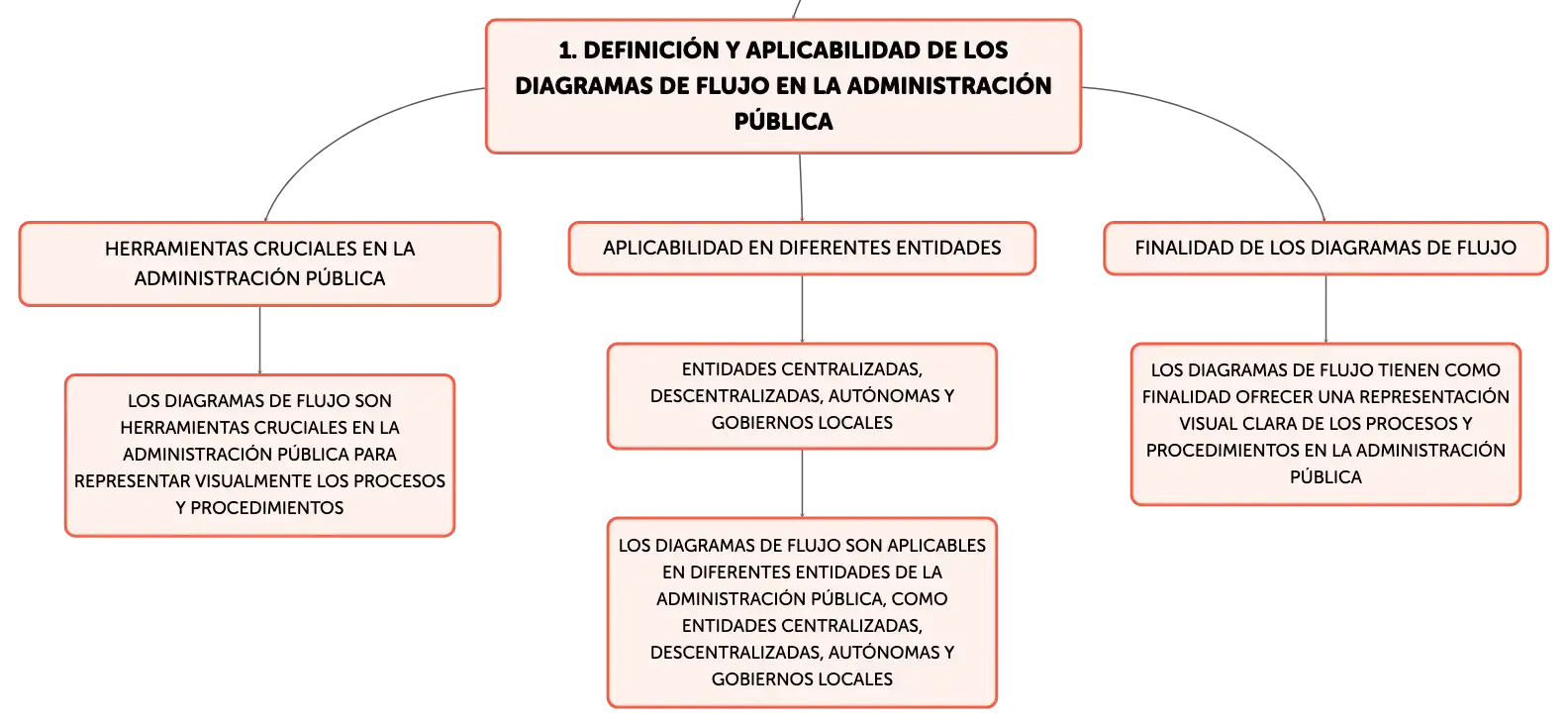

Definición y aplicabilidad de los diagramas de flujo en la administración pública
Herramientas cruciales en la administración pública
Los diagramas de flujo son herramientas cruciales en la administración pública para representar visualmente los procesos y procedimientos
Aplicabilidad en diferentes entidades
Entidades centralizadas, descentralizadas, autónomas y gobiernos locales
Los diagramas de flujo son aplicables en diferentes entidades de la administración pública, como entidades centralizadas, descentralizadas, autónomas y gobiernos locales
Finalidad de los diagramas de flujo
Los diagramas de flujo tienen como finalidad ofrecer una representación visual clara de los procesos y procedimientos en la administración pública

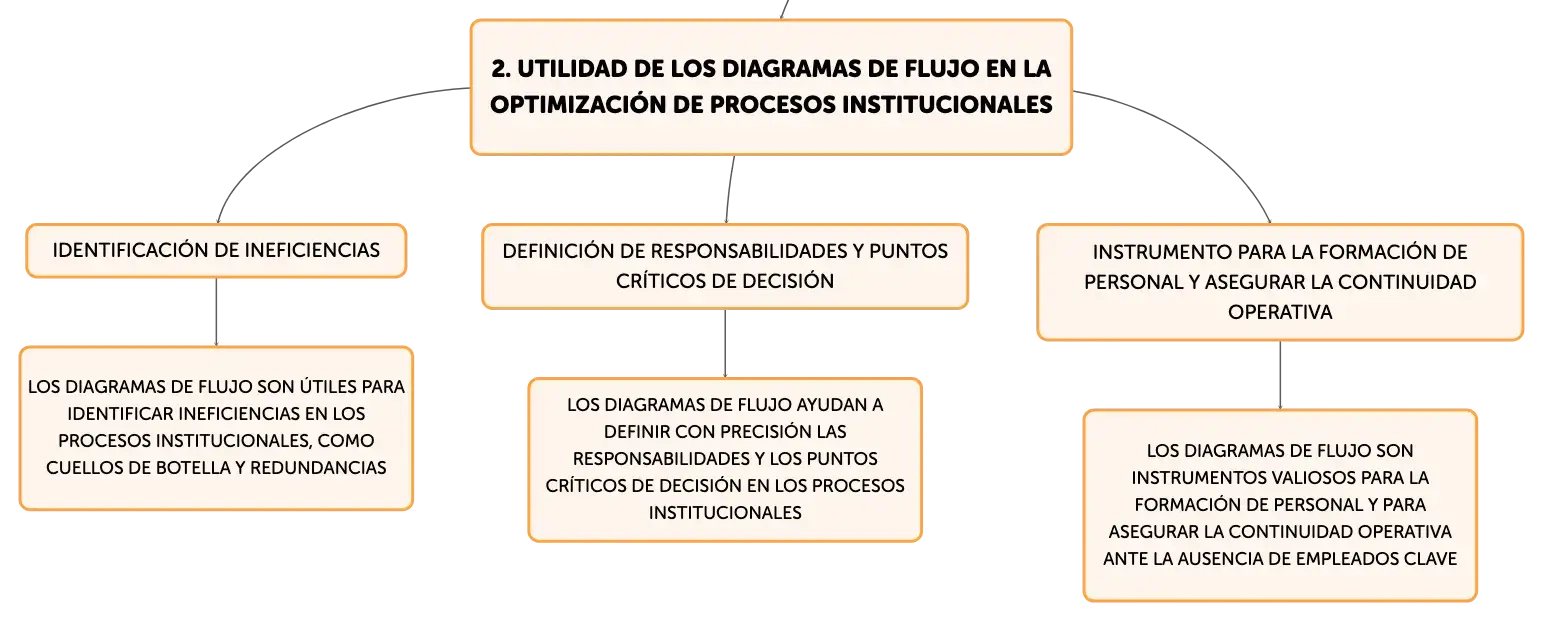

Utilidad de los diagramas de flujo en la optimización de procesos institucionales
Identificación de ineficiencias
Los diagramas de flujo son útiles para identificar ineficiencias en los procesos institucionales, como cuellos de botella y redundancias
Definición de responsabilidades y puntos críticos de decisión
Los diagramas de flujo ayudan a definir con precisión las responsabilidades y los puntos críticos de decisión en los procesos institucionales
Instrumento para la formación de personal y asegurar la continuidad operativa
Los diagramas de flujo son instrumentos valiosos para la formación de personal y para asegurar la continuidad operativa ante la ausencia de empleados clave

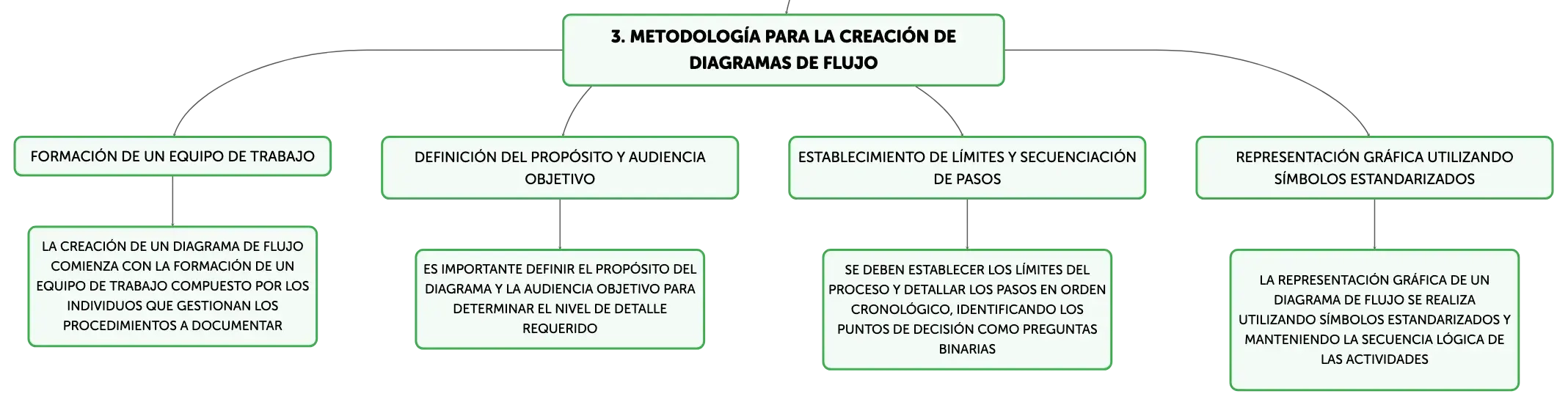

Metodología para la creación de diagramas de flujo
Formación de un equipo de trabajo
La creación de un diagrama de flujo comienza con la formación de un equipo de trabajo compuesto por los individuos que gestionan los procedimientos a documentar
Definición del propósito y audiencia objetivo
Es importante definir el propósito del diagrama y la audiencia objetivo para determinar el nivel de detalle requerido
Establecimiento de límites y secuenciación de pasos
Se deben establecer los límites del proceso y detallar los pasos en orden cronológico, identificando los puntos de decisión como preguntas binarias
Representación gráfica utilizando símbolos estandarizados
La representación gráfica de un diagrama de flujo se realiza utilizando símbolos estandarizados y manteniendo la secuencia lógica de las actividades

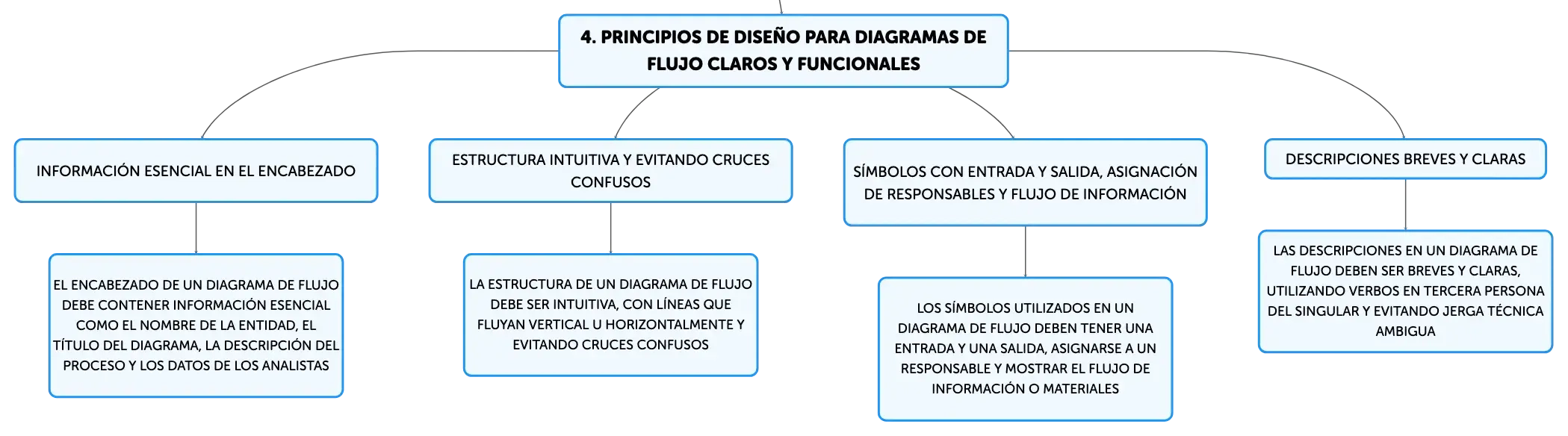

Principios de diseño para diagramas de flujo claros y funcionales
Información esencial en el encabezado
El encabezado de un diagrama de flujo debe contener información esencial como el nombre de la entidad, el título del diagrama, la descripción del proceso y los datos de los analistas
Estructura intuitiva y evitando cruces confusos
La estructura de un diagrama de flujo debe ser intuitiva, con líneas que fluyan vertical u horizontalmente y evitando cruces confusos
Símbolos con entrada y salida, asignación de responsables y flujo de información
Los símbolos utilizados en un diagrama de flujo deben tener una entrada y una salida, asignarse a un responsable y mostrar el flujo de información o materiales
Descripciones breves y claras
Las descripciones en un diagrama de flujo deben ser breves y claras, utilizando verbos en tercera persona del singular y evitando jerga técnica ambigua

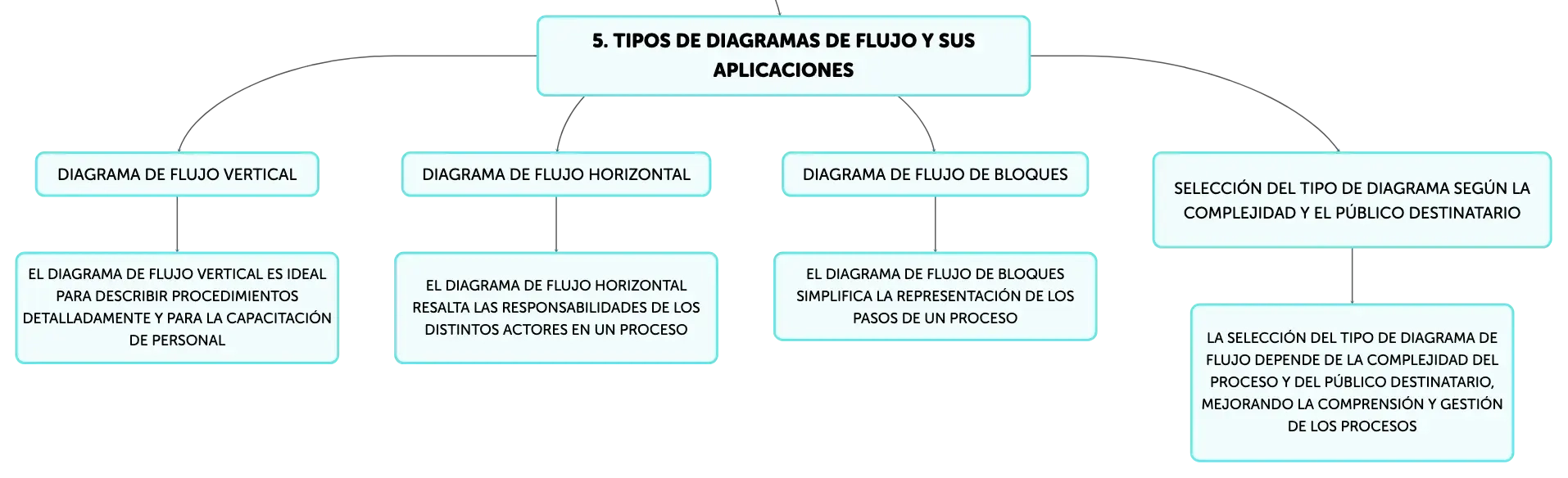

Tipos de diagramas de flujo y sus aplicaciones
Diagrama de flujo vertical
El diagrama de flujo vertical es ideal para describir procedimientos detalladamente y para la capacitación de personal
Diagrama de flujo horizontal
El diagrama de flujo horizontal resalta las responsabilidades de los distintos actores en un proceso
Diagrama de flujo de bloques
El diagrama de flujo de bloques simplifica la representación de los pasos de un proceso
Selección del tipo de diagrama según la complejidad y el público destinatario
La selección del tipo de diagrama de flujo depende de la complejidad del proceso y del público destinatario, mejorando la comprensión y gestión de los procesos
Simbología estandarizada en diagramas de flujo
Organizaciones que establecen símbolos normalizados
Organizaciones como ASME, ANSI, ISO y DIN han establecido símbolos normalizados para asegurar la comprensión y comunicación efectiva en los diagramas de flujo
Diseñados para ser universalmente entendidos
Los símbolos estandarizados en los diagramas de flujo están diseñados para ser universalmente entendidos
Uso consistente para prevenir malentendidos
El uso consistente de símbolos estandarizados en los diagramas de flujo previene malentendidos entre diferentes usuarios y organizaciones

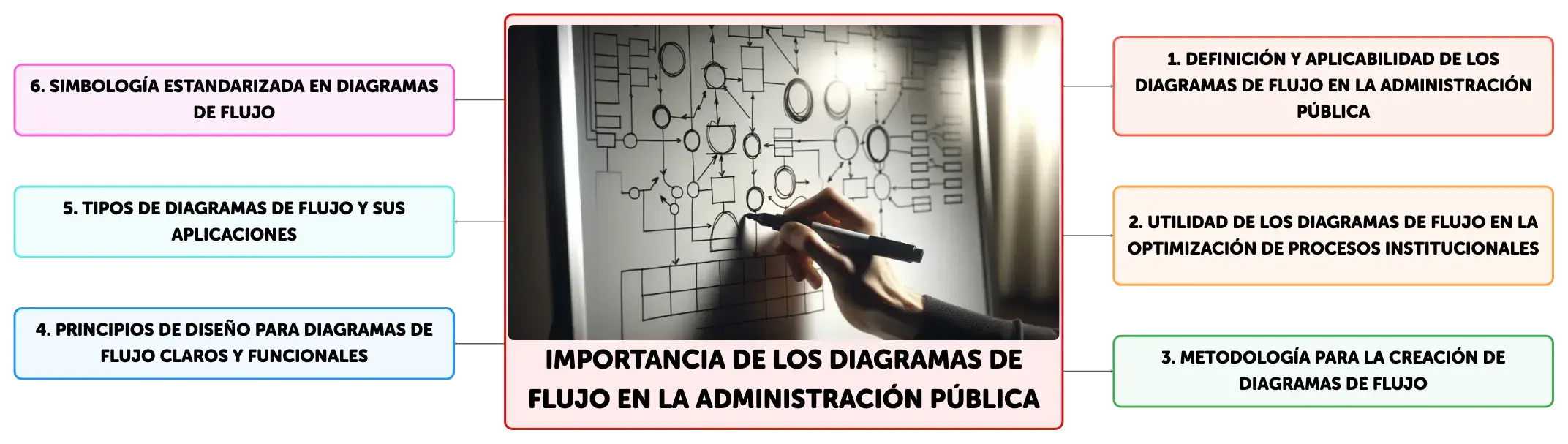

Importancia de los Diagramas de Flujo en la Administración Pública
